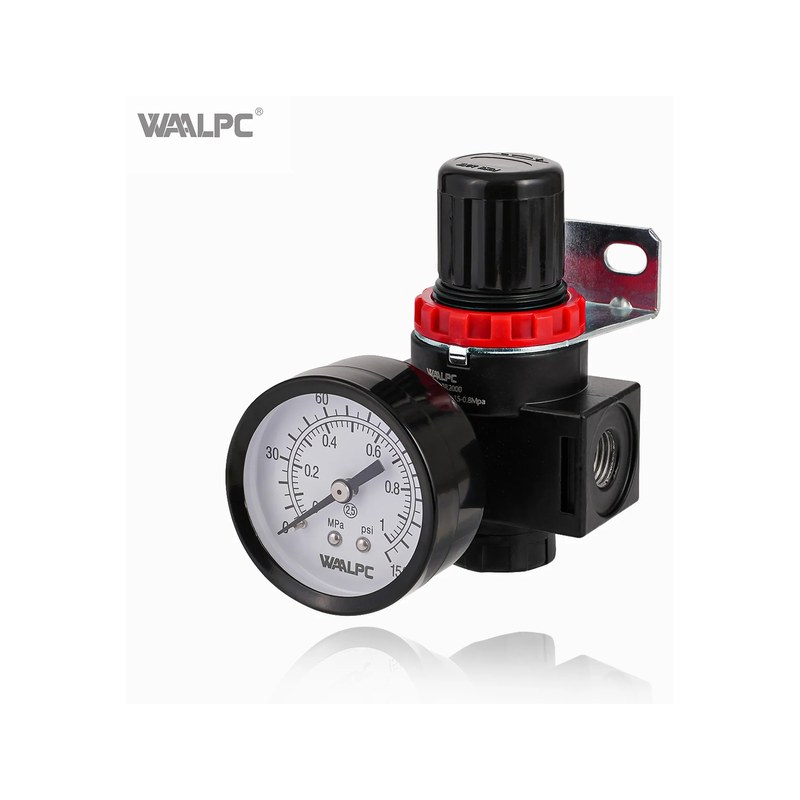

Регулятор давления WAALPC серии BR — устанавливает заданное давление 0.05–0.85 МПа на выходе независимо от колебаний на входе. Со встроенным манометром G1/4″. Применяется для тонкой настройки давления в локальных пневмосистемах (как самостоятельный, так и в составе блока подготовки воздуха).
Технические характеристики и применение
Регулятор давления Waalpc (серия BR)

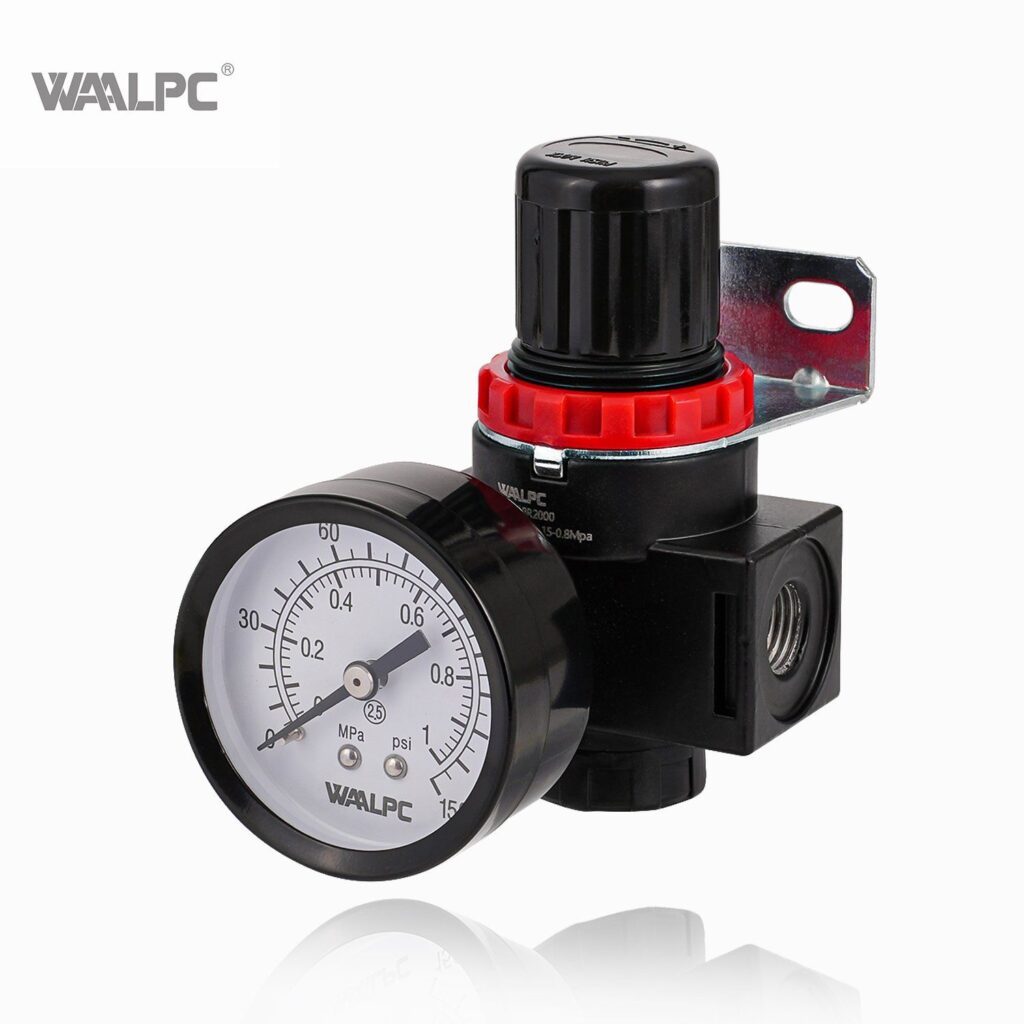

Серия BR от Waalpc — полноразмерные регуляторы давления стандартного исполнения (Standard Type). В отличие от компактной серии AR, регуляторы BR имеют более массивный корпус и рассчитаны на более высокие расходные характеристики.
Стандартный регулятор давления с портом G1/4″ для базовых пневмосистем.
Тип исполнения: Blank — стандартный диапазон давления 0.05 – 0.85 МПа, исполнение со сбросом (Relieving type).
Тип регулятора (Relieving): при уменьшении уставки избыточное давление во вторичной магистрали автоматически стравливается через корпус регулятора, без необходимости стравливать воздух через цилиндры или инструмент.
Push-Lock: маховик с фиксацией — для изменения давления его необходимо поднять вверх, выставить значение по манометру и затем опустить для блокировки, что исключает самопроизвольное изменение давления при вибрации.
Сбалансированный клапан: конструкция с компенсацией давления на тарелке минимизирует влияние колебаний давления на входе, поддерживая стабильное выходное давление и защищая чувствительное оборудование.
Корпус и монтаж: корпус из алюминиевого сплава с повышенной толщиной стенок, масса на 20–30% выше по сравнению с серией AR. В комплект входит усиленный стальной кронштейн; возможен панельный монтаж через гайку под маховиком.
Совместимость и расход: порт G1/4″, порт манометра G1/4″. Пропускная способность до 1500 л/мин (при давлении на входе 0.7 МПа).
Материалы: корпус — алюминиевый сплав, маховик — ударопрочный пластик с фиксатором.
Параметры: диапазон регулировки 0.05 – 0.85 МПа, максимальное рабочее давление 1.0 МПа, испытательное давление 1.5 МПа, температура +5…+60°C.
Требования к качеству воздуха: рекомендуется предварительная фильтрация 5–25 мкм. Попадание крупных частиц ржавчины под тарелку клапана может привести к неполному закрытию и росту давления до входного.

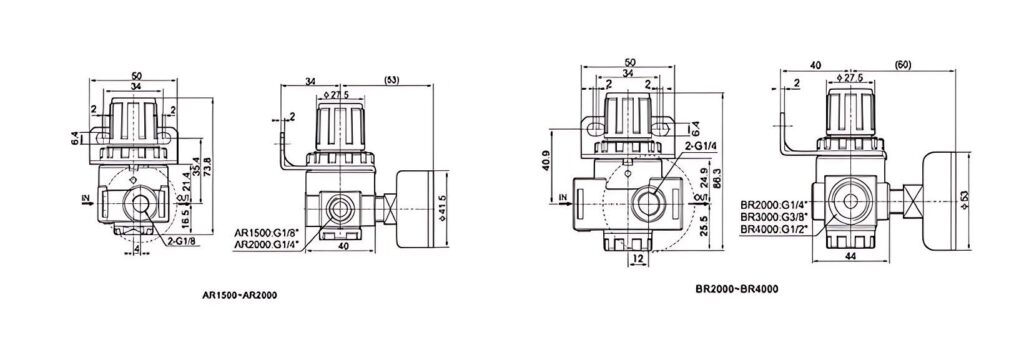

Технические чертежи
Схемы подключения
Графики расхода
Характеристики
Регулятор с манометром. Компактный регулятор давления с манометром. Точность ±0,01 МПа.
| Параметр | Значение |
|---|---|
| Тип | Регулятор с манометром |
| Присоединение | G1/4″ |
| Расход (номинал) | 900 л/мин |
| Диапазон регулировки | 0,05–0,85 МПа |
| Рабочее давление (вход) | макс. 1,0 МПа |
| Температура | −5…+60 °C |
Место в системе
Устанавливайте непосредственно после компрессора или ресивера, до пневматических распределителей и цилиндров. Для расчёта расхода воздуха под вашу систему — калькулятор расхода воздуха.
Совместимые аналоги

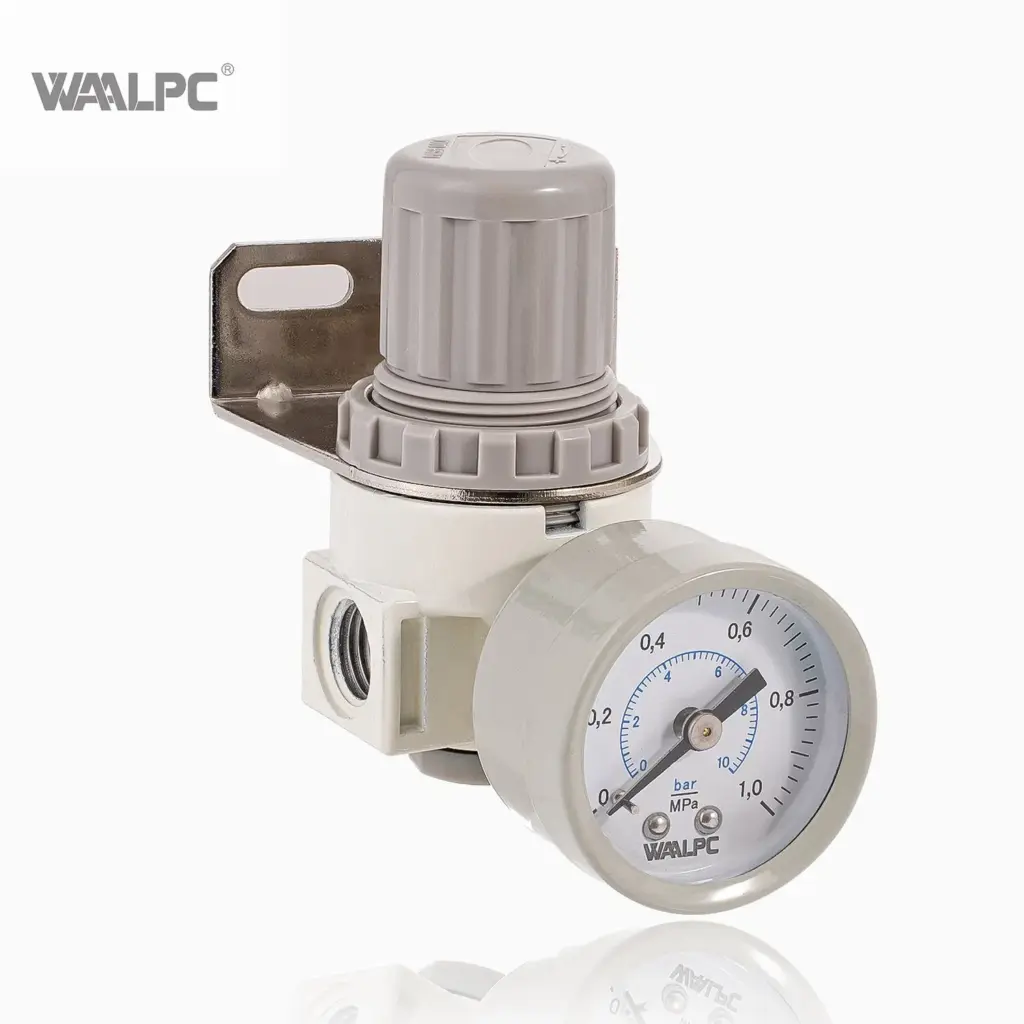

Регуляторы давления серии AR / BR (WAALPC) — прецизионные регуляторы давления без встроенного фильтра и лубрикатора. AR = стандартный типоразмер, BR = компактный (мини). Подтверждённые прямые аналоги:
| Категория | Бренд | Серия | Примечание |
|---|---|---|---|
| Прямая замена | AirTAC | AR / BR | Идентичный корпус, те же порты и монтажный кронштейн |
| Прямая замена | SNS | SNS-AR / SNS-BR | Полная конструктивная совместимость, совместимые манометры |
| Прямая замена | NBPT | AR / BR | Взаимозаменяемые регулировочные пружины и уплотнения |
| Прямая замена | E.MC | AER | Идентичная геометрия и диапазон регулировки давления |
| Прямая замена | XCPC | AR | Та же размерная линейка 2000/3000/4000 |
Артикул кодирует типоразмер и порт: AR/BR-2000 = G1/4, AR/BR-3000 = G3/8, AR/BR-4000 = G1/2. Диапазон регулировки: 0.05–0.85 МПа (стандарт). Встроенный манометр — опция; посадочное отверстие для манометра унифицировано между WAALPC и AirTAC/NBPT/SNS.
Применение
- Вторичный контур давления — в системах с несколькими зонами (6 бар для цилиндров, 3 бар для вакуумного генератора, 1 бар для продувки): регулятор AR выделяет подзону без снижения давления в магистрали.
- Защита чувствительного оборудования от скачков давления — датчики, пневматические весы, аналитические приборы: AR сглаживает пульсации компрессора и удары при открытии клапанов.
- Регулировка усилия пневмоцилиндра — усилие цилиндра пропорционально давлению; AR на линии питания цилиндра позволяет точно задать усилие зажима или перемещения без замены цилиндра.
- Испытательные стенды с переменным давлением — поочерёдная подача 2/4/6 бар к тестируемому изделию через единственный регулятор с фиксированными позициями рукоятки.
- Дополнение к фильтру AF или полному блоку AFC — когда требуется выделить отдельную ветку с независимым давлением после общего блока фильтрации.
Монтаж
- Ориентация. Воздух входит в порт со стрелкой (как правило, маркирован «IN» или стрелкой на корпусе). Обратная установка не повреждает регулятор, но давление на выходе будет нерегулируемым.
- Крепление. Кронштейн или DIN-рейка. Ориентация — любая (горизонтально, вертикально); регулятор AR работает в любом положении в отличие от фильтра (у которого чаша должна быть внизу).
- Подключение. Резьба G (параллельная BSP): PTFE-лента 2–3 слоя или жидкий герметик. Момент затяжки по типоразмеру (G1/4: 15 Н·м, G3/8: 20 Н·м, G1/2: 25 Н·м). Не зажимайте корпус напрямую — только за фланец или кронштейн.
- Установка манометра (опционально). Манометр вворачивается в боковое отверстие 1/8″ BSP. Рекомендуется: всегда устанавливайте манометр — визуальный контроль давления сокращает время диагностики в 3–5 раз.
- Настройка. Поднимите рукоятку (разблокировка), поверните до нужного значения по манометру, нажмите вниз (блокировка). Для точной настройки: сначала установите давление выше нужного, затем медленно снижайте — это устраняет гистерезис регулирующего клапана.
Заказ и замена
WAALPC AR/BR и AirTAC AR/BR / SNS SNS-AR/SNS-BR / NBPT AR/BR / E.MC AER / XCPC AR — полные прямые аналоги. Замену производите при невозможности поддержать заданное давление (пружина клапана ослабла или уплотнение износилось), постоянной утечке через выход при нулевой нагрузке, повреждении регулировочного механизма (сломана рукоятка, заклинил шток). Ремонт в полевых условиях нецелесообразен — замена блоком. Уплотнительный ремкомплект доступен для плановых ТО при высоких циклических нагрузках.
