Пресс для сока своими руками: расчёт усилия отжима

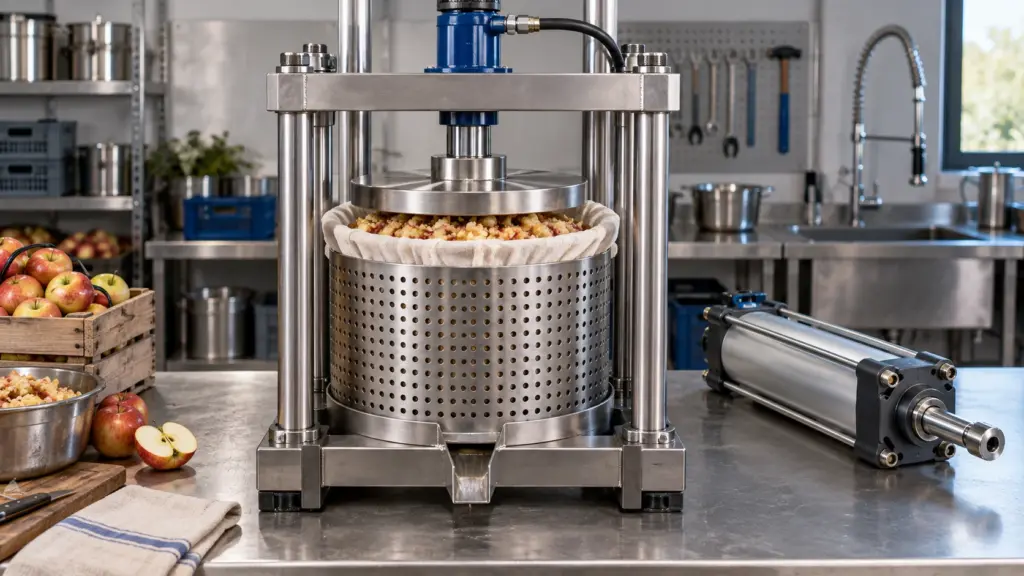

Тот, кто ищет «соковыжималка своими руками», почти всегда имеет в виду не бытовую центрифугу, а пресс: корзину с раздробленными яблоками или виноградом (мезгой), которую сверху сдавливает плита. Сделать такой пресс своими руками можно — рама, перфорированная корзина, ткань для отжима и привод. А вот привод честно посчитать нужно, и тут начинается разговор именно про пневматику.

Короткий вывод: для яблочной мезги напрямую пневмоцилиндр пресс для сока не тянет. На корзине Ø300 мм при 2,0 МПа (нижняя оценка для яблок) нужно около 141 кН (14,4 т) — примерно втрое больше, чем даёт крупнейший в каталоге цилиндр ISO 15552 Ø320 мм на воздухе 6 бар (48,3 кН без потерь, около 43 кН с учётом трения). Для винограда давление на порядок ниже, и расчёт даёт другой ответ (ниже). Заводские соковые прессы — гидравлические, винтовые или водяные; пневматические встречаются мембранные (виноделие), где силу набирает площадь мембраны, а не цилиндр. Ниже — расчёт по формуле F = p·A − R, граница применимости, пневмогидроусилитель, безопасность при пропаже воздуха или напряжения, пищевой контакт материалов и то, где воздух в этой машине работает надёжно: подача и выгрузка мезги, поворот корзины, прижим крышки, автоматика цикла.

Из чего состоит пресс для сока своими руками

Прежде чем спорить о приводе, соберём весь пресс для сока по частям — это ровно то, что ищут вместе с запросом «соковыжималка своими руками»:

• Рама. Сварная из профильной трубы или швеллера, рассчитанная на осевую нагрузку от привода — при усилии в десятки килоньютонов раму «на глаз» не варят, сечение считают так же, как для домкрата или пресса другого назначения.
• Корзина. Перфорированный цилиндр (нержавеющая сталь для пищевого контакта — дерево тоже встречается в дачных конструкциях, но хуже моется) с отверстиями или щелями для стока сока, диаметром обычно 150–400 мм.
• Мезга. Раздробленные яблоки или виноград, из которых отжимают сок — не целые плоды: неразмолотое яблоко почти не отдаёт сок ни при каком давлении, дробилка обязательна до пресса.
• Отжимная ткань или мешки-«сыры». Разделяют слои мезги внутри корзины и держат мякоть, пропуская жидкость — классическая деталь любого корзиночного пресса, от кустарного до промышленного.
• Плита и привод. Плита ложится на мезгу сверху, привод продавливает её вниз с нужным усилием. Здесь начинается инженерная часть: винт, гидравлика или пневматика — и именно привод решает, сколько сока получится выжать и с каким трудом.

Дальше — про привод. Пневматика в этой цепочке годится не для всего, и честнее сказать это сразу, чем потом переделывать раму под цилиндр, который не потянет.

Формула усилия отжима пресса для сока: давление на мезгу × площадь корзины

Усилие, которое должен развить привод пресса для сока, считается одной формулой:

F = P × A

• F — усилие на плите, Н
• P — давление на мезгу, Па (1 МПа = 1 Н/мм² = 10 бар)
• A — площадь корзины, мм² (A = π×D²/4)

Давление на мезгу — не давление в пневмосети, а то, с каким усилием плита давит на квадратный миллиметр раздробленных яблок или винограда. Точного «правильного» давления нет: оно зависит от сорта, степени помола, высоты слоя, ткани и времени выдержки. Для расчёта принимаем ориентиры (допущения, не паспортные данные): яблоки — от 2,0 до 4,0 МПа (в лабораторной работе по прессованию яблочной мезги на корзинном гидравлическом прессе отжим вели до 4,0 МПа — Sustainability 2019, 11(13), 3630); виноград — доли мегапаскаля: по открытым описаниям производителей, пневматические мембранные прессы работают при давлении в мембране около 1–2 бар (0,1–0,2 МПа), корзинные — до примерно 5 бар (0,5 МПа). При сильном перепрессовывании виноградной мезги в сок переходят горькие вещества косточек и гребней — это вопрос качества, а не выхода сока.

Возьмём корзину Ø300 мм — типовой размер для домашнего пресса на 1–2 ведра яблок за цикл. Площадь: A = π×(300/2)² = 70 686 мм² = 706,9 см². При давлении 2,0 МПа (нижняя граница для яблок): F = 2,0 × 70 686 = 141 372 Н = 141,4 кН = 14,4 т; при 4,0 МПа — 282,7 кН (28,8 т). Четырнадцать тонн на плиту — вот что стоит за словами «пресс для яблочного сока», и с этим числом нужно сверять любой привод, включая пневматику. Усилие привода считаем с потерями: F_{привода} = p·A_цил − R, где R — трение уплотнений, принимаем R ≈ 0,1·p·A (допущение).

Таблица усилия пресса для сока: диаметр корзины × давление × нужная сила

Сколько силы требует корзина разного диаметра при разном давлении на мезгу — для яблок и винограда отдельно (давления — ориентиры-допущения, см. выше):

Строка Ø300 — рабочий диапазон для домашнего пресса: на яблочной мезге 141–283 кН, то есть от 14,4 до 28,8 т в зависимости от того, насколько сухой выжимкой вы готовы довольствоваться; на винограде 14–35 кН (1,4–3,6 т). Виноград требует на порядок меньше — здесь у пневматики появляется шанс, числа — в разделе про расчёт.

Где прямой пневмопривод пресса для сока не тянет

Самый большой цилиндр ISO 15552 в каталоге WAALPC — DSBG Ø320 мм (ISO 15552), площадь поршня 804,25 см². Стандартная обвязка WAALPC (распределитель 4V, фильтр-регулятор серии 2000) рассчитана на 0,8–0,85 МПа (карточки 4V и AFR2000), поэтому считаем на 6 и 8 бар:

• при 6 бар (0,6 МПа): F = 48 255 Н = 48,3 кН без потерь, около 43,4 кН с учётом трения (R ≈ 10 %) — тот же расчёт, что мы уже проверяли для грузоподъёмности в статье про пневматический домкрат;
• при 8 бар (0,8 МПа): F = 64 340 Н = 64,3 кН, около 57,9 кН с потерями.

Давление 10 бар в карточке DSBG заявлено, но стандартные распределители и ФРЛ на него не рассчитаны, а заводской Selection Manual даёт для серий ISO 15552 0–0,8 МПа, поэтому на 10 бар (80,4 кН, около 72,4 кН с потерями) конструкцию не строим.

Против нужных 141,4 кН на корзине Ø300 при 2,0 МПа это дефицит в 3,3 раза на 6 бар и в 2,4 раза на 8 бар (без потерь — в 2,9 и 2,2 раза): крупнейший серийный пневмоцилиндр не дотягивает до задачи в разы. Цилиндр большего диаметра — уже нестандартная позиция и не тот бюджет, о котором стоит думать ради самодельного пресса.

Корень проблемы — в давлении: гидравлика работает при 20–63 МПа, а цеховой сжатый воздух — при 0,6–0,8 МПа, то есть в десятки раз ниже. Чтобы получить то же усилие давлением, а не площадью, нужна жидкость под высоким давлением. Поэтому соковые прессы — гидравлические, винтовые или водяные (давление водопровода на мембрану большой площади). Есть и пневматические мембранные прессы для винограда, но там воздух давит на мембрану площадью в квадратные метры при 1–2 бар, то есть силу набирает площадь, а не цилиндр: это иной конструктив, а не «пневмоцилиндр на плиту».

Четыре варианта вместо прямого привода пресса для сока

Раз прямой пневмоцилиндр на яблочной корзине Ø300 не тянет, у самодельного пресса для сока есть четыре рабочих пути — от простейшего до компромиссного:

1. Механический винтовой пресс. Самый народный вариант: резьбовой винт (обычно трапецеидальный) и рычаг или маховик вместо любого привода. Ни воздуха, ни масла — только сила рук и передаточное число резьбы. Проще всего в изготовлении, но отжим на скорости и стабильности усилия сильно уступает механизированным вариантам, и на большом объёме за смену такой пресс утомляет оператора.
2. Уменьшить корзину или сменить культуру. Цилиндр Ø320 при 6 бар (около 43,4 кН с потерями) покрывает корзину Ø150 при 2,0 МПа (нужно 35,3 кН) с запасом около 23 %; корзину Ø300 на винограде при 0,5 МПа (35,3 кН) — тоже с запасом около 23 %. Но использовать такой цилиндр ради корзины размером с ведёрко — тот случай, когда привод крупнее самого пресса и дороже всей остальной машины (204 170 ₽ за цилиндр с ходом 25 мм; для пресса нужен ход 100–200 мм, цена выше). Более реалистичная граница — цилиндр Ø250: он закрывает те же 35,3 кН при 8 бар с запасом 0 % и при 9 бар (граница серии SC — 0,9 МПа по каталогу серии) с запасом около 13 % — это «на грани»: технически хватает, но без допуска на просадку сети и уплотнение мезги при повторных циклах.
3. Пневмогидравлический усилитель (воздух управляет, масло давит). Принцип: большой воздушный поршень толкает маленький масляный, давление в масле растёт в отношении площадей. Иллюстрация без потерь: при соотношении 1:20 давление воздуха 6 бар превращается в 120 бар (12,0 МПа), при 1:32 — в 192 бар (19,2 МПа) — это принцип площадей, а не паспорт модели. В каталоге WAALPC есть газогидравлические цилиндры серии MPT (по карточке Ø63–160 мм, от MPT-63 40 540 ₽, MPT-80 55 290 ₽). Коэффициент усиления и усилие на штоке в карточке MPT не заявлены (карточка даёт усилие по площади поршня, например Ø160 при 0,6 МПа — 12 064 Н), поэтому пригодность MPT для отжима не подтверждена: запросите у инженера паспорт усилия, прежде чем строить конструкцию.
4. Гидравлика напрямую. Гидроцилиндр или обычный бутылочный домкрат на 10–20 т (серийный товар для авторемонта, не наш профиль) при рабочем давлении 20–63 МПа достаёт нужные килоньютоны цилиндром в разы меньшего диаметра, чем пневматика. Это решение, которым пользуются почти все домашние прессы для яблок: компактно, без вопроса «а хватит ли воздуха». Рама и корзина при этом считаются на полную нагрузку (14 т и больше).

Расчёт того же типа — усилие, площадь поршня, подбор диаметра под задачу — мы уже разбирали для гибочного станка: методика идентична, меняется только объект приложения силы. Смотрите расчёт усилия и подбор цилиндра для листогиба, если строите ещё и его.

Расчёт на реальных цилиндрах WAALPC: где хватает, а где нет

Везде считаем F = p·A − R, R ≈ 0,1·p·A (допущение). Для усилия ход цилиндра не важен, но пресс требует хода: слой мезги высотой 200–300 мм сжимается в разы, поэтому ход нужен порядка 100–200 мм (допущение по высоте слоя). Ход 25 мм в примерах — только для привязки цены к минимальному SKU.

Случай 1 — яблоки, корзина Ø300, цилиндр DSBG-320-25-P (Ø320 мм, ход 25 мм, 204 170 ₽):

• Нужно при 2,0 МПа: F = 141 372 Н
• Даёт при 6 бар: 0,6 × 80 425 мм² = 48 255 Н, с потерями около 43 430 Н — дефицит в 3,3 раза
• Даёт при 8 бар: 0,8 × 80 425 мм² = 64 340 Н, с потерями около 57 900 Н — дефицит в 2,4 раза

Вывод: крупнейший каталожный цилиндр не закрывает яблочную корзину Ø300. Наращивать диаметр дальше или давление серийными компонентами нельзя.

Случай 2 — яблоки, корзина Ø150, цилиндр SC-250-25 (Ø250 мм, ход 25 мм, 31 140 ₽):

• Нужно при 2,0 МПа: F = 35 343 Н
• Даёт при 6 бар: 0,6 × 49 087 мм² = 29 452 Н, с потерями около 26 500 Н — не хватает
• Даёт при 8 бар: 39 270 Н, с потерями около 35 340 Н — запас 0 %
• Даёт при 9 бар (граница серии SC): 44 180 Н, с потерями около 39 760 Н — запас около 13 %

Вот и число за словом «на грани»: без запаса на просадку сети и уплотнение мезги цилиндр Ø250 корзину Ø150 закрывает только на пределе давления серии. Цилиндр DSBG Ø320 на 6 бар (43 430 Н) даёт запас около 23 % — но по цене приводит к «приводу крупнее пресса».

Случай 3 — виноград, корзина Ø300, 0,5 МПа: нужно 35 343 Н. DSBG Ø320 при 6 бар даёт около 43 430 Н — запас около 23 %; SC Ø250 при 6 бар (около 26 500 Н) не хватает. При 0,2 МПа (14,1 кН) достаточно и цилиндра Ø200 (около 17 кН при 6 бар, запас около 20 %). Это допущение по давлению на виноградную мезгу; реальный пресс подтверждает только пробный отжим.

Где пневматика реально работает в прессе для сока

Отжим — не единственная операция в этой машине, и как раз в остальных операциях пневматика — не компромисс, а хорошее решение:

• Подача и выгрузка мезги. Толкатель мезги в корзину и скребок для выгрузки жмыха после цикла — усилия в сотни ньютон, ход 50–150 мм, профиль стандартного пневмоцилиндра малого диаметра. Цилиндр Ø40 мм при 6 бар даёт 754 Н (около 680 Н с потерями) — с запасом хватает на подачу и выгрузку рыхлой мезги.
• Поворот корзины. В многопозиционном прессе (загрузка → отжим → выгрузка) корзину или стол под ней разворачивают между станциями поворотным приводом. Нужен именно поворотный привод по моменту (реечный поворотный стол типа MSQ: типоразмер подбирается по моменту инерции стола с полной корзиной и по углу 120°, регулировка конечных положений — упорами; момент считает конструктор, в карточке момент не заявлен). Привод ACK90 для этой задачи не годится: это поворотно-зажимной привод (кулачок поворачивает рычаг на 90° или 180°, затем прижимает деталь), а не индексирующий привод стола под нагрузкой.
• Прижим крышки. Если конструкция закрывает корзину крышкой на время цикла (защита от брызг, безопасность оператора), это задача зажимного привода — не силового узла: крышку нужно откинуть и прижать, а не сдавить ей мезгу.
• Автоматика цикла. Датчики положения на цилиндрах с магнитным поршнем, электромагнитные распределители на команды «подать — прижать — повернуть — выгрузить», логика — на реле или контроллере.

Безопасность: что будет при пропаже воздуха или напряжения

Отжим на 14 т (гидравлика или винт) — самая опасная часть машины, и она вне пневматики; пневматика отвечает за то, куда пойдут подача, стол и крышка в аварийной ситуации. Для каждого исполнителя ответьте на вопрос «что он сделает, если пропадёт воздух, и что — если пропадёт напряжение»:

• Поворотный стол. При потере воздуха привод перестаёт держать стол: неуравновешенная корзина или инерция могут провернуть его. Нужен механический фиксатор положения (штифт) и упоры; поворот разрешён только при поднятой плите.
• Крышка (прижим). В схеме стоит пневмозамок: при падении давления он удерживает крышку в достигнутом положении. Напряжение пропало — моностабильный распределитель возвращается в исходное положение, цилиндр идёт в него; исходное положение выбирают так, чтобы отказ не открывал крышку во время отжима.
• Подача и выгрузка. При потере воздуха толкатель и скребок перестают двигаться (или отпускаются): не держитесь руками за рабочую зону до сброса и блокировки.
• Плита отжима. Пуск плиты разрешается только при «крышка закрыта» по датчику положения; при пропаже сигнала — стоп. Для зоны, куда может попасть рука, — двуручное управление (ISO 13851, окно синхронности 0,5 с; пневматическое «И» из двух кранов разбежку не проверяет) и ограждение. Под грузом 14 т плита и рама — накопленная энергия: перед обслуживанием и мойкой сбрасывайте давление и блокируйте кран ввода (замок, бирка).

Рама и корзина считаются на полную нагрузку отжима с запасом; корзина держит давление мезги на стенки, а сок под давлением может брызгать через щели.

Пищевой контакт: материалы и воздух

В карточках цилиндров, распределителей и фильтров-регуляторов WAALPC допуск материалов и смазки к контакту с пищевыми продуктами не заявлен; сертификатов пищевого контакта на пневмокомпоненты мы не утверждаем. Практический подход:

• С мезгой и соком контактируют только детали из нержавеющей стали, изготовленные для пресса (корзина, плита, толкатель, скребок), и ткань для отжима; сок кислый, поэтому алюминий и хромированный шток в контакт с ним не выводят. Сам пневмоцилиндр (корпус и крышки из анодированного алюминия, шток с покрытием) ставят вне зоны продукта, а на шток навешивают нержавеющий наконечник.
• Выхлоп с глушителей выводят за пределы зоны продукта; смазка уплотнений — по документам изготовителя (для DSBG в карточке значится «исполнения с пищевой смазкой по запросу»).
• Маслораспылитель на линию не ставят: цилиндры собираются с заводской смазкой, а масляный туман разносится потоком воздуха. Фильтр-регулятор без маслораспылителя (AW2000) не убирает масло из компрессора в виде паров: класс по маслу по ISO 8573-1 определяют по оценке риска для конкретной линии, как в статье про пельменный аппарат.

Компоновка пресса для сока с пневмоавтоматикой цикла

Как это укладывается в одну машину — вид сверху на трёхпозиционный стол пресса для сока:

Спецификация комплекта пневмоавтоматики пресса для сока

Только основные позиции автоматики цикла — без силового узла отжима (гидроцилиндр, винт, рама, корзина считаются отдельно и не входят в пневматическую часть). Кран ввода, плавный пуск, ресивер, пневмозамок и шаровой кран со схемы в таблицу не внесены — их подбирают по обвязке. Цены:

Автоматика цикла собрана из стандартных узлов — в отличие от одного лишь цилиндра DSBG-320-25-P (204 170 ₽), который всё равно не закрыл бы отжим яблок. Пневматика в этой машине стоит немного, потому что делает то, для чего годится: короткие ходы, повторяемость, простое управление. Присоединительную резьбу цилиндров, стола и распределителей сверяйте по паспортам (порты у типоразмеров разные, нужны фитинги-переходники). Расход воздуха на цикл (четыре коротких хода на один поворот стола) под свой компрессор считайте калькулятором расхода воздуха.

Типичные ошибки при сборке пресса для сока своими руками

1. Поставить пневмоцилиндр на прямой отжим яблок «для простоты». Разница между нужными 141 кН и доступными на воздухе 43–58 кН не закрывается более толстым шлангом или редуктором — это дефицит в разы, а не в проценты.

2. Считать усилие по давлению в сети, а не по давлению на мезгу. Это разные величины: 6 бар в магистрали не значит 6 бар на мезге, если площадь плиты не совпадает с площадью поршня привода напрямую — путаница между ними и даёт ложное ощущение, что пневматики «почти хватает». Второй частый промах — считать F = p·A без потерь.

3. Маслораспылитель на линии, которая касается пищевой зоны. Масляный туман из маслораспылителя попадает в мезгу и сок через толкатель или прижим — для контактных узлов нужен фильтр-регулятор без маслораспылителя, а пневмоцилиндры выводят из зоны продукта.

4. Считать раму под усилие отжима «на глаз». Рама держит ту же нагрузку, что и привод — 14 т на Ø300 требуют сечения и сварных швов, рассчитанных под эту нагрузку, а не подобранных по внешнему виду.

5. Ставить поворотный стол без фиксатора и датчиков положения. Без обратной связи и фиксации автоматика цикла превращается в набор цилиндров без синхронизации — риск столкновения станций друг с другом и проворота стола при потере воздуха.

6. Брать привод не по назначению. ACK90 — поворотно-зажимной, а не поворотный стол; MBB — крепление, а не цилиндр. Тип изделия проверяйте по карточке.

7. Пускать плиту без блокировки по крышке и без двуручного управления. Плита на 14 т — зона зажима руки: датчик «крышка закрыта», ограждение и двуручный пуск обязательны.

Вопросы и ответы

Можно ли сделать соковыжималку своими руками на пневматике?

Раму, корзину и автоматику цикла — да, полностью. Сам отжим яблок напрямую пневмоцилиндром — нет: на корзине Ø300 при 2,0 МПа нужно 141 кН, крупнейший каталожный цилиндр Ø320 даёт около 43 кН на 6 бар и около 58 кН на 8 бар (с потерями). Для яблок нужна гидравлика или винт; для небольшой корзины или винограда при малом давлении на мезгу расчёт может сойтись, но привод получается крупным и дорогим. Пневматика в этой машине отвечает за подачу, поворот, прижим и автоматику.

Какое давление нужно для отжима яблочного сока?

Точного значения нет; для расчёта принимают 2,0–4,0 МПа (20–40 бар) на мезгу — допущение: в лабораторной работе по прессованию яблочной мезги на корзинном гидравлическом прессе отжим вели до 4,0 МПа. Это единицы мегапаскалей, а не доли, поэтому цеховой воздух (0,6–0,8 МПа) напрямую не справляется.

Почему для винограда нужно меньше давления, чем для яблок?

Виноградная ягода мягче и отдаёт сок при малом давлении: по открытым описаниям производителей, пневматические мембранные прессы работают при 1–2 бар, корзинные — до примерно 5 бар (0,5 МПа). Лишнее давление выжимает горькие вещества из косточек и гребней, ухудшая вкус, а не увеличивая выход сока. Это ориентир, а не паспорт.

Чем гидравлический пресс лучше пневматического для сока?

Гидравлика работает при 20–63 МПа против 0,6–0,8 МПа у цехового воздуха — в десятки раз выше. Ту же силу гидроцилиндр берёт диаметром в разы меньше пневматического, поэтому соковые прессы для яблок — гидравлические, винтовые или водяные. Пневматические мембранные прессы существуют для винограда, но силу там набирает площадь мембраны при 1–2 бар.

Что такое пневмогидравлический усилитель и когда он нужен?

Устройство, где воздух двигает большой поршень, а тот через меньший поршень поднимает давление в отдельном масляном контуре в отношении площадей — например, при 1:20 воздух 6 бар даёт 120 бар на масле (иллюстрация принципа, без потерь). В каталоге есть газогидравлические цилиндры серии MPT, но коэффициент усиления и усилие на штоке в карточке не заявлены — пригодность для отжима нужно подтвердить паспортом.

Какой привод нужен для поворота корзины пресса?

Поворотный привод по моменту, например реечный поворотный стол MSQ: задача — не тонны усилия отжима, а разворот стола с корзиной между станциями. Типоразмер подбирают по моменту инерции нагрузки и углу; ACK90 (поворотно-зажимной привод) для стола не подходит. Момент в карточке MSQ не заявлен — считайте по паспорту.

Нужен ли маслораспылитель в пневмоавтоматике пищевого пресса?

Нет: цилиндры собираются с заводской смазкой, а масляный туман попадает на продукт через толкатель и выхлоп. Ставится фильтр-регулятор без маслораспылителя (например, AW2000), пневмоцилиндры выносят из зоны продукта, выхлоп отводят. Допуск пневмокомпонентов к пищевому контакту в карточках не заявлен, с продуктом контактируют только нержавеющие детали пресса.
