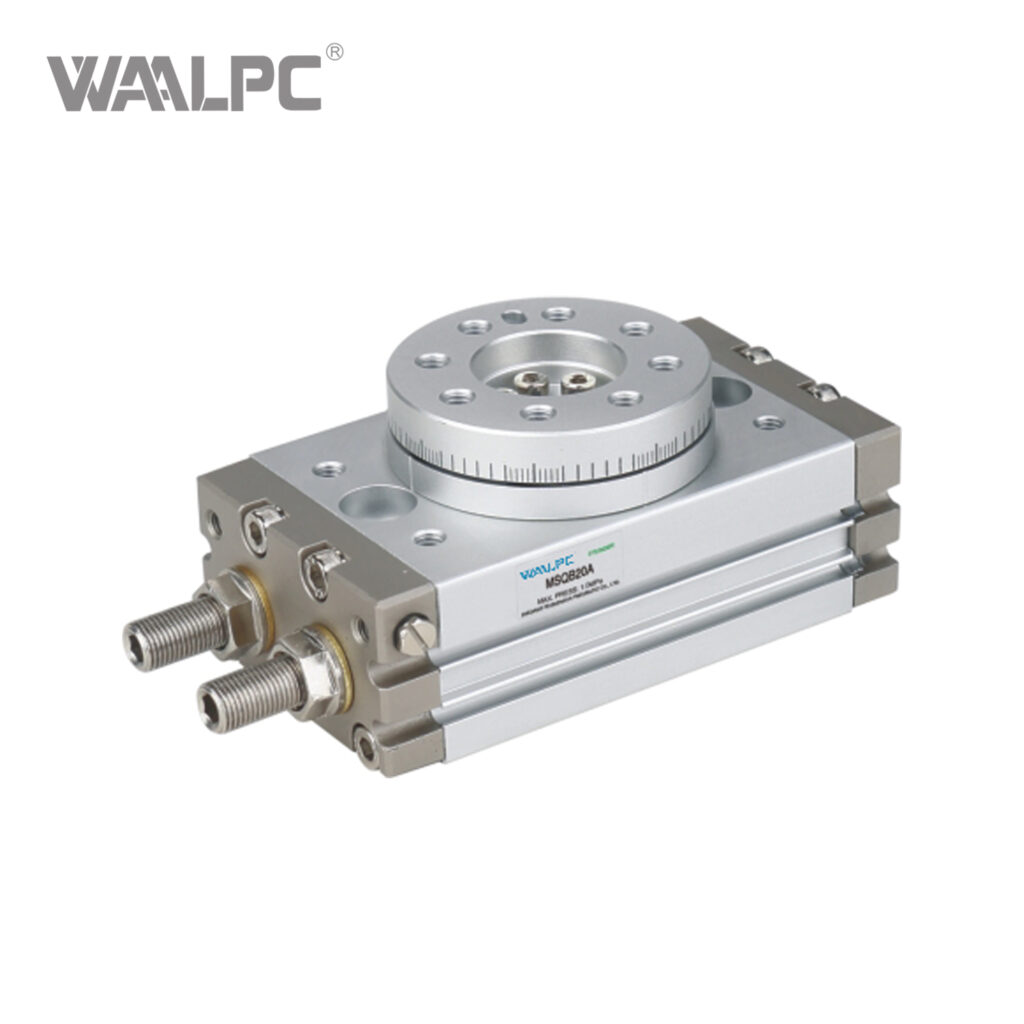

Пневмоцилиндр поворотный MSQ — компактный стол rack & pinion, Ø10-200 мм, угол поворота 0-190°

Серия WAALPC MSQ — компактные поворотные пневмоприводы со встроенным монтажным столом (rotary actuator table) и реечно-шестерёнчатой передачей. Прямой совместимый аналог SMC MSQ / MSQB по габаритным, посадочным и присоединительным размерам. Применяются в индексирующих узлах, поворотных столах, манипуляторах загрузки-выгрузки, на роботизированных сборочных линиях, в упаковочных и фасовочных машинах, на испытательных стендах.

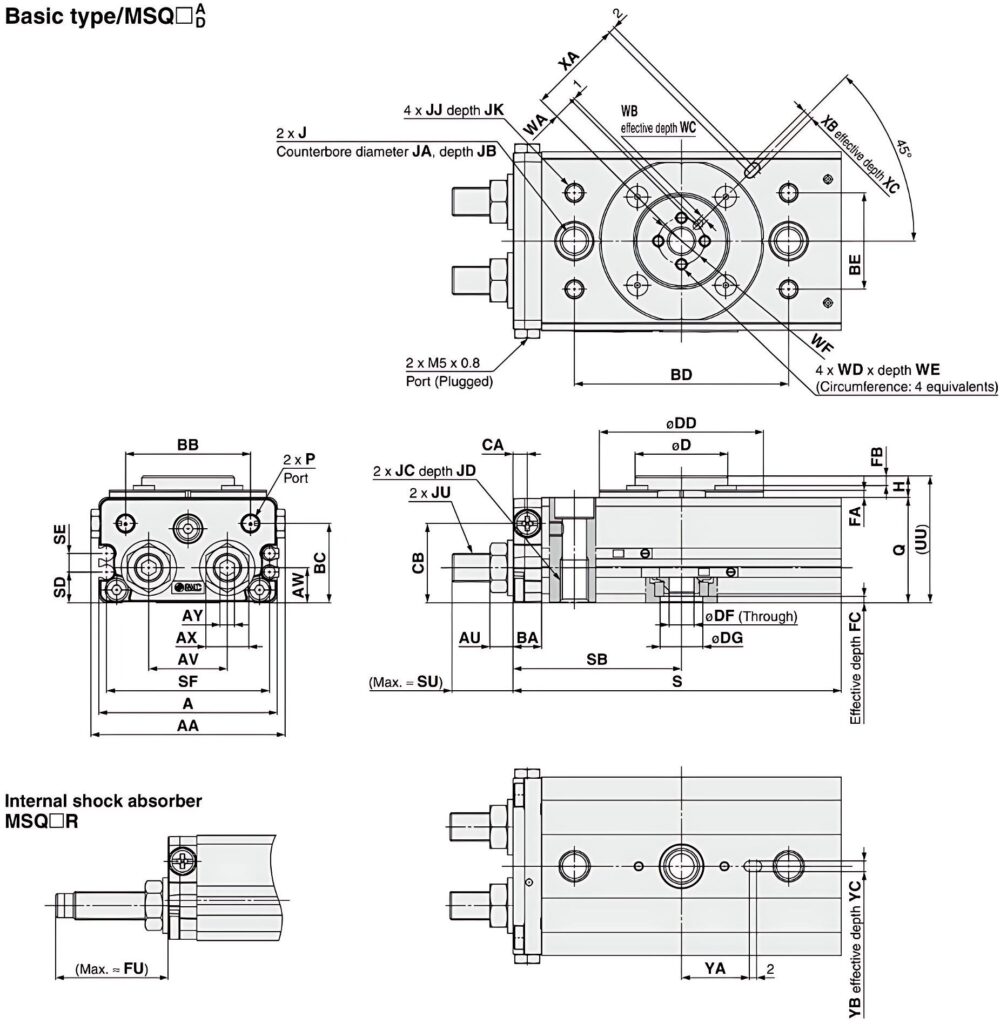

Конструкция и принцип работы

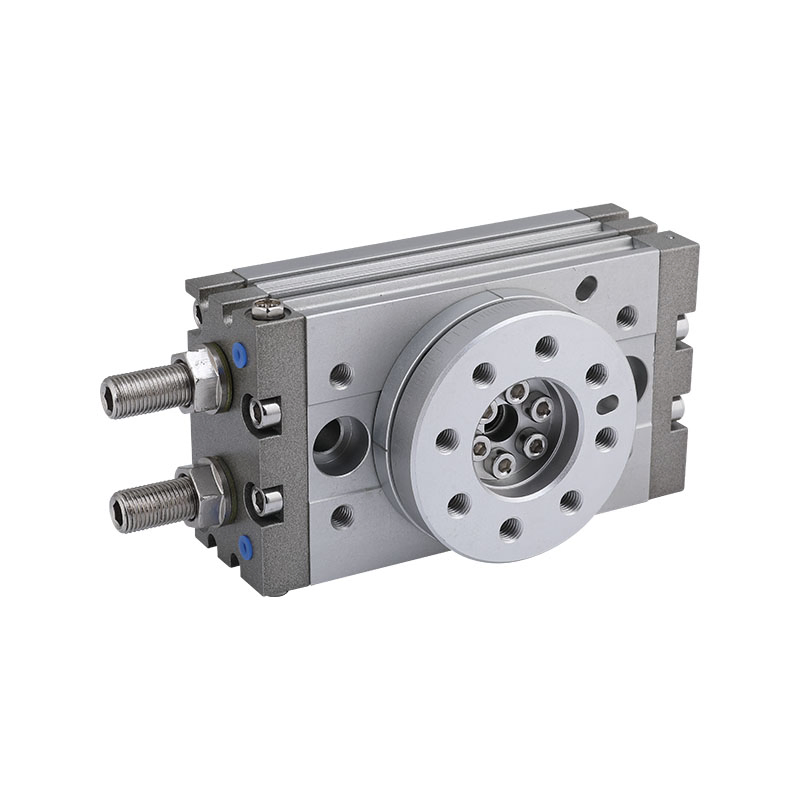

Двустороннего действия, передача движения через сдвоенную рейку и центральную шестерню (double rack & pinion). Такая компоновка обеспечивает высокий крутящий момент при компактных габаритах, отсутствие радиальных нагрузок на выходной вал и стабильное усилие во всём диапазоне рабочего давления. Корпус — алюминиевый сплав с анодированием, поршень и рейки — закалённая сталь, уплотнения NBR. Встроенный монтажный стол (integrated platform) на выходе вала позволяет крепить рабочий инструмент или захват непосредственно к приводу без переходных фланцев.

Технические данные

• Типоразмеры (Ø поршня): 10 / 20 / 30 / 50 / 70 / 100 / 200 мм (диаметры рабочего поршня внутри корпуса)
• Угол поворота: 0-190° с регулировкой стопорным винтом (диапазон настройки в пределах конструктивного 190°)
• Тип демпфирования: исполнение A — регулируемый стопорный винт (adjustable angle screw), исполнение B — гидравлический амортизатор удара (shock absorber) для высокоэнергетичных применений
• Рабочее давление: исполнение A — 0,1-1,0 МПа (1-10 бар), исполнение B — 0,1-0,6 МПа (1-6 бар)
• Время поворота на 90°: 0,2-2,5 с в зависимости от типоразмера и нагрузки
• Допустимая поглощаемая энергия: от 0,007 Дж (Ø10, исп. A) до 2,9 Дж (Ø200, исп. B)
• Рабочая среда: очищенный сжатый воздух, фильтрация 40 мкм
• Температура среды и окружения: +5…+60 °C
• Материал корпуса: алюминиевый сплав, анодированный
• Магнитный датчик положения: опция, для контроля крайних положений «исходное / повёрнуто»
• Положение монтажа: произвольное

Применение

Поворотные приводы MSQ оптимальны там, где нужен компактный угловой шаг 90 / 180 / 190° с быстрым тактом и точной фиксацией крайних положений: индексирующие столы, поворотные узлы манипуляторов, переориентация деталей между конвейерами, поворот заготовок на сборочных постах, кантователи мелких изделий, открытие-закрытие зажимных и удерживающих приспособлений. Совместимы со стандартными присоединительными размерами SMC MSQ, что позволяет произвести замену штатных приводов без переделки крепежа и подводящих пневмолиний.

Поставка и комплектация

Поворотный пневмопривод в сборе, штатные уплотнения NBR, паспорт изделия, сертификат соответствия техническим регламентам ЕАЭС. По запросу — комплект штатных герконов (магнитных датчиков положения), монтажные кронштейны, удлинённые валы, исполнения с увеличенным углом поворота под чертёж заказчика. Срок отгрузки от 2 недель.
