Пельменный аппарат своими руками: пневмопривод и дозирование

«Пельменный аппарат» — это не один механизм, а связка трёх движений на одной раме: одно подаёт тесто, другое отмеряет порцию фарша, третье смыкает форму и запечатывает пельмень. На пневматике каждое движение — отдельная ось со своим распределителем, цикл идёт по датчикам положения: дозу задаёт упор штока, усилие смыкания — цилиндр Ø32 мм (≈434 Н при 0,6 МПа с потерями 10 %, допущение). С продуктом контактирует только оснастка из пищевой нержавеющей стали; цилиндры DSNU пищевой сертификации в карточке не имеют и в продуктовую зону не выводятся.

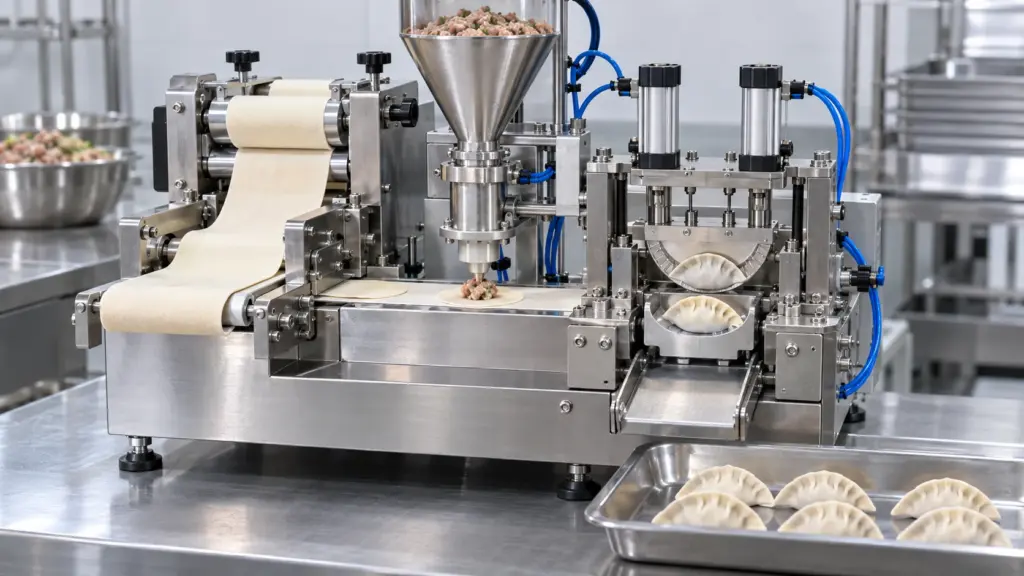

Как устроен пневматический пельменный аппарат?

Пневматический пельменный аппарат — это рама с тремя цилиндрами, которые в одном цикле по очереди подают тесто, дозируют фарш и смыкают форму. Каждое движение считается отдельно: доза фарша — по объёму дозирующего поршня и плотности начинки (для мясного фарша принято 1,05 г/см³), усилие смыкания — по F = p·A − R с потерями R ≈ 10 % (F = p·A·0,9), а темп цикла задаёт производительность в штуках в час.

На артикулах WAALPC: дозирующий поршень Ø20 мм (допущение: диаметр поршня дозатора принят равным диаметру цилиндра DSNU-20) отмеряет 10 г фарша за ход 30,3 мм, Ø25 мм продвигает полосу теста на 75 мм за цикл, Ø32 мм смыкает форму с усилием ≈434 Н. Стоимость пневматической части — трёх цилиндров, трёх распределителей, датчиков и подготовки воздуха — уточняют после подбора всех соединений и дросселей; цены в предварительной спецификации служат ориентирами.

Какие три движения входят в один цикл — подача теста, отмер фарша, смыкание формы?

Три узла аппарата решают разные инженерные задачи, и считать их одной формулой нельзя. Подача теста — индексирующий толчок полосы на фиксированный шаг: ту же задачу решает пневматический пресс в тестораскаточной машине, только там цилиндр прижимает тесто сверху, а здесь толкает его вперёд. Отмер фарша — объёмное дозирование поршнем, буквально та же физика, что в пневматическом дозаторе: объём равен площади поршня на ход, масса — объём на плотность.

Смыкание формы — силовая задача: цилиндр должен продавить и запечатать край теста; рядом с ним руки оператора, отсюда отдельный раздел про безопасность ниже.

Движения идут последовательно, а не одновременно: подача теста, отмер фарша, смыкание формы, раскрытие. Почему для этого нужны три раздельных распределителя, а не один общий — в разделе про распределитель.

Какие санитарные требования предъявляют к пельменному аппарату?

Материал контактных поверхностей. С тестом и фаршем контактирует только оснастка: форма, дозирующая камера и поршень, толкатель, прижимные и режущие кромки. Их делают из нержавеющей стали пищевого назначения (марку и документы — по паспорту материала у поставщика оснастки; сертификатов пищевого контакта мы не приводим и не подразумеваем). Пневмоцилиндр — привод, а не деталь пищевой зоны.

Что известно про DSNU. По карточке серии: гильза и шток — нержавеющая сталь AISI 304, крышки — анодированный алюминий, уплотнения — NBR, среда — фильтрованный сжатый воздух. Пищевая сертификация цилиндра, тип заводской смазки и допуск смазки к пищевому контакту в карточке не указаны — значит, шток и цилиндр не должны выходить в зону продукта: между приводом и дозирующим поршнем ставят перегородку или разделительный узел. «Нержавеющий» — это про коррозию, а не про допуск к пище. Ряд ISO 6432 охватывает диаметры до 25 мм; для Ø32 совместимость по присоединительным размерам сверяйте по чертежу.

Класс чистоты воздуха. Стандарт ISO 8573-1 (в России — ГОСТ Р ИСО 8573-1-2016) задаёт отдельные классы по частицам, влаге и маслу — это три разных параметра, а не одна шкала. Выхлоп цилиндра и порты распределителя отводят из зоны продукта: масляный аэрозоль или влага из воздуха оседают на тесте и фарше. Безмасляный компрессор убирает масло из тракта, но не отменяет фильтрацию и отвод выхлопа.

Смазка в линии. Маслораспылитель в блок подготовки воздуха для этой линии не ставят: цилиндры DSNU по карточке работают на воздухе без добавления масла. Общий контур подготовки воздуха с цехом, где есть маслораспылитель, использовать нельзя: масло попадёт в линию продукта.

Как рассчитать дозу фарша — объём, плотность, диапазон регулировки?

Доза фарша считается так же, как в пневматическом дозаторе: объём равен площади дозирующего поршня, умноженной на рабочий ход, а масса — объём, умноженный на плотность продукта: V = (π·D²/4)·L, m = V·ρ. Полный вывод формулы и разбор частых ошибок дозирования — в статье про пневматический дозатор; здесь — расчёт под мясной фарш плотностью 1,05 г/см³ на цилиндре DSNU-20-40-P-A.

Возьмём порцию 10 г (допущение автора; фактическую массу начинки задаёт рецепт). При плотности 1,05 г/см³ нужный объём: V = 10 / 1,05 = 9,52 см³ = 9 524 мм³. Дозирующий поршень Ø20 мм (допущение: сидит на штоке DSNU-20, диаметр дозатора равен диаметру цилиндра; в общем случае считайте по диаметру дозирующего поршня, а не цилиндра) даёт площадь A = π·20²/4 = 314,2 мм² = 3,14 см². Рабочий ход под эту дозу: L = 9 524 / 314,2 ≈ 30,3 мм — это 76 % от полного хода цилиндра DSNU-20-40-P-A (40 мм), рабочая точка внутри комфортного диапазона регулировки 60–90 % хода, как и в пневматическом дозаторе.

Регулировка дозы — упором на штоке, а не давлением или временем: при 60 % хода (24 мм) доза ≈ 7,9 г, при 90 % (36 мм) ≈ 11,9 г. Задавать дозу временем открытия распределителя нельзя — сжимаемость воздуха и трение уплотнений превращают время в приблизительную величину; жёсткий механический упор — в точную.

Как усилие смыкания формы определяет подбор цилиндра?

Усилие смыкания считается как F = p·A − R, то есть F = p·A·0,9, где A = π·D²/4, p — рабочее давление, 0,9 — допущение о потерях 10 % на трение уплотнений. Для цилиндра DSNU-32-75-PPV-A (Ø32 мм; PPV — регулируемое пневматическое демпфирование, A — магнитный поршень) при 6 бар: A = π·32²/4 = 804 мм² = 8,04 см²; F = 0,6 Н/мм² × 804 мм² × 0,9 ≈ 434 Н (теоретически 482 Н, потери 10 % — допущение).

Этого достаточно для одного гнезда формы: при контакте шва шириной около 4 мм по периметру около 130 мм (площадь ≈5,2 см²) цилиндр даёт удельное давление 434 / 5,2 ≈ 83 Н/см² — справочная величина для сравнения вариантов, а не паспортный норматив на тесто. Устойчивость шва зависит от рецептуры, влажности и толщины теста и подбирается пробной партией: если край рвётся или, наоборот, не запечатывается полностью, давление на регуляторе поднимают постепенно, а не сразу до предела серии.

Если запаса не хватает на широкую форму с несколькими гнёздами сразу, работает тот же приём, что и в тестораскаточной машине: тандем из двух DSNU-32-75-PPV-A на общей траверсе даёт 868 Н вместо 434 Н за счёт удвоения цилиндров; можно взять и один DSNU большего диаметра (серия у нас — до Ø63 мм), а тандем выбирают, когда нужна траверса на два гнезда.

Какие темп цикла и производительность в час у пельменного аппарата?

Полный цикл — подача теста, отмер фарша, смыкание формы, раскрытие и съём готового пельменя — при коротких ходах (30–75 мм) и дросселях, настроенных на быстрое, но не ударное движение, укладывается примерно в 2 секунды (допущение по шагам, не измерение): 0,5 с на подачу теста, 0,5 с на отмер фарша (вниз и вверх), 0,7 с на смыкание формы, 0,3 с на раскрытие — шаги идут последовательно. При цикле 2 с — 30 циклов в минуту, 1 800 пельменей в час с одной формы.

Цикл, с	Циклов/мин	Пельменей/час
1,5	40	2 400
2,0	30	1 800
2,5	24	1 440
3,0	20	1 200

Форма с несколькими гнёздами умножает производительность на число гнёзд при том же цикле, но цилиндры под неё пересчитывают: усилие смыкания делится на все гнёзда (удельное давление падает во столько же раз), а дозирующий блок должен наполнить все гнёзда за один ход.

Расход воздуха на цикл по формуле V = (π·D²/4)·S·2·(P+1,013)/1,013×10⁻⁶ (в нормальных литрах, при 6 бар): цилиндр отмера — 0,13 нл (рабочий ход 30,3 мм), подачи теста — 0,51 нл (ход 75 мм), смыкания формы — 0,84 нл (ход 75 мм). Итого около 1,48 нл за полный цикл, при 30 циклах в минуту — 44,4 нл/мин в среднем (нл — нормальный литр по DIN 1343; без учёта мёртвых объёмов трубок и штоковой полости). Движения последовательные, и пик задаёт самый быстрый ход: раскрытие формы — около 0,36 нл за 0,3 с, то есть порядка 70–85 нл/мин, в 1,6–1,9 раза выше среднего. Поэтому нужен компрессор с запасом над пиком (от ~100 нл/мин) или небольшой ресивер у машины; давление на постах 5–6 бар.

Почему цикл требует три распределителя, а не один общий?

Три цилиндра можно запитать от одного распределителя 5/2, разведя его линии тройниками на три параллельные ветки, а можно поставить три отдельных распределителя — по одному на цилиндр. Для этого аппарата подходит только второй вариант, и причина не в цене.

Движения цикла идут последовательно: подача теста, отмер фарша (вниз и вверх), смыкание формы, выдержка, раскрытие. Общий распределитель переключает все три цилиндра в один момент: подача теста, дозирующий поршень и смыкание формы пошли бы одновременно, а вернулись бы тоже одновременно — форма смыкалась бы, пока полоса теста ещё движется, и рвала бы её. Дроссели могут сдвинуть время подхода каждого цилиндра, но не привязаны к факту завершения предыдущего шага: при изменении нагрузки (другое тесто, другой фарш) порядок расходится.

Поэтому аппарат — три управляемых оси: три раздельных распределителя и контроллер, который переходит к следующему шагу по датчикам положения. Общий распределитель годится только там, где движения должны идти одновременно, например для двух одинаковых цилиндров на одной траверсе.

Скорость каждого движения настраивается независимо — дросселями на выпуске каждого цилиндра. Экономика такова: три соленоидных распределителя 4M210-06-DC24V (каждый — 950 ₽) и шесть глушителей на их выхлопные порты — это цена работоспособной последовательности, а не лишние расходы; контроллеру нужны три канала управления катушками вместо одного.

Обратная сторона любой последовательной схемы — отказ одного клапана останавливает цикл целиком. Для цехового аппарата с оператором рядом это разумно; клапан того же типа держат в запасе, чтобы не останавливать линию в ожидании поставки.

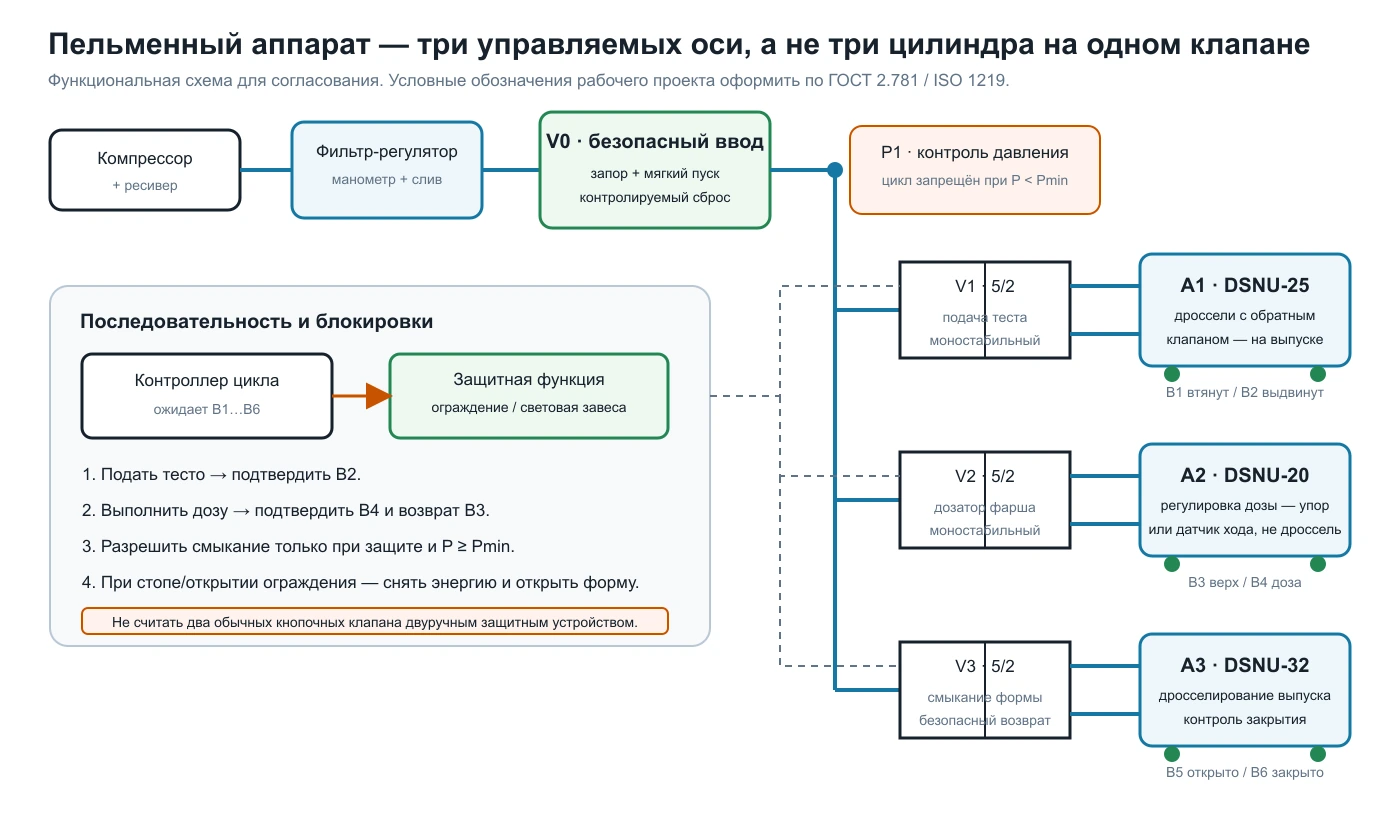

Как выглядит пневмосхема пельменного аппарата?

Схема ниже — функциональная (блочная), а не принципиальная: три оси с раздельными моностабильными распределителями, датчики положения на каждом цилиндре, контроллер цикла, безопасный ввод воздуха (запор, мягкий пуск, контролируемый сброс) и защитная функция для смыкания формы. Условные обозначения рабочего проекта оформляют по ISO 1219 при его выпуске.

Как диаметр DSNU определяет площадь, усилие и цену?

листайте таблицу вбок →

Давление везде 6 бар (0,6 МПа), потери 10 % — допущение. Усилие без потерь по карточке DSNU при 6 бар: Ø20 — 189 Н, Ø25 — 295 Н, Ø32 — 482 Н (толкание). При другом давлении усилие пересчитывается пропорционально — калькулятор усилия есть в разделе инструментов.

Как выглядит пример расчёта на реальном артикуле WAALPC?

Задача: аппарат на одну форму, доза фарша 10 г (допущение), подача полосы теста упором, цикл идёт по датчикам положения.

1. Дозирующий цилиндр DSNU-20-40-P-A: A = 3,14 см², рабочий ход под 10 г — 30,3 мм (76 % от 40 мм).
2. Цилиндр подачи теста DSNU-25-75-P-A: ход 75 мм на цикл, усилие 265 Н.
3. Цилиндр смыкания формы DSNU-32-75-PPV-A: усилие 434 Н, при контакте шва ≈5,2 см² — удельное давление ≈83 Н/см², подтверждается пробной партией.
4. Темп цикла 2 с (30 циклов/мин) — 1 800 пельменей в час с одной формы.
5. Расход воздуха — 1,48 нл за цикл, 44,4 нл/мин при 30 циклах в среднем, пик около 70–85 нл/мин на раскрытии формы — компрессор от ~100 нл/мин или ресивер у машины.
6. Итог по деньгам: стоимость трёх цилиндров, трёх распределителей, фильтра-регулятора без маслораспылителя, дросселей, глушителей, шести датчиков, крана и фитингов уточняют после подбора соединений и исполнения дросселей по каждому цилиндру. Таблица ниже — предварительный состав с ценами отдельных позиций и примера дросселя.

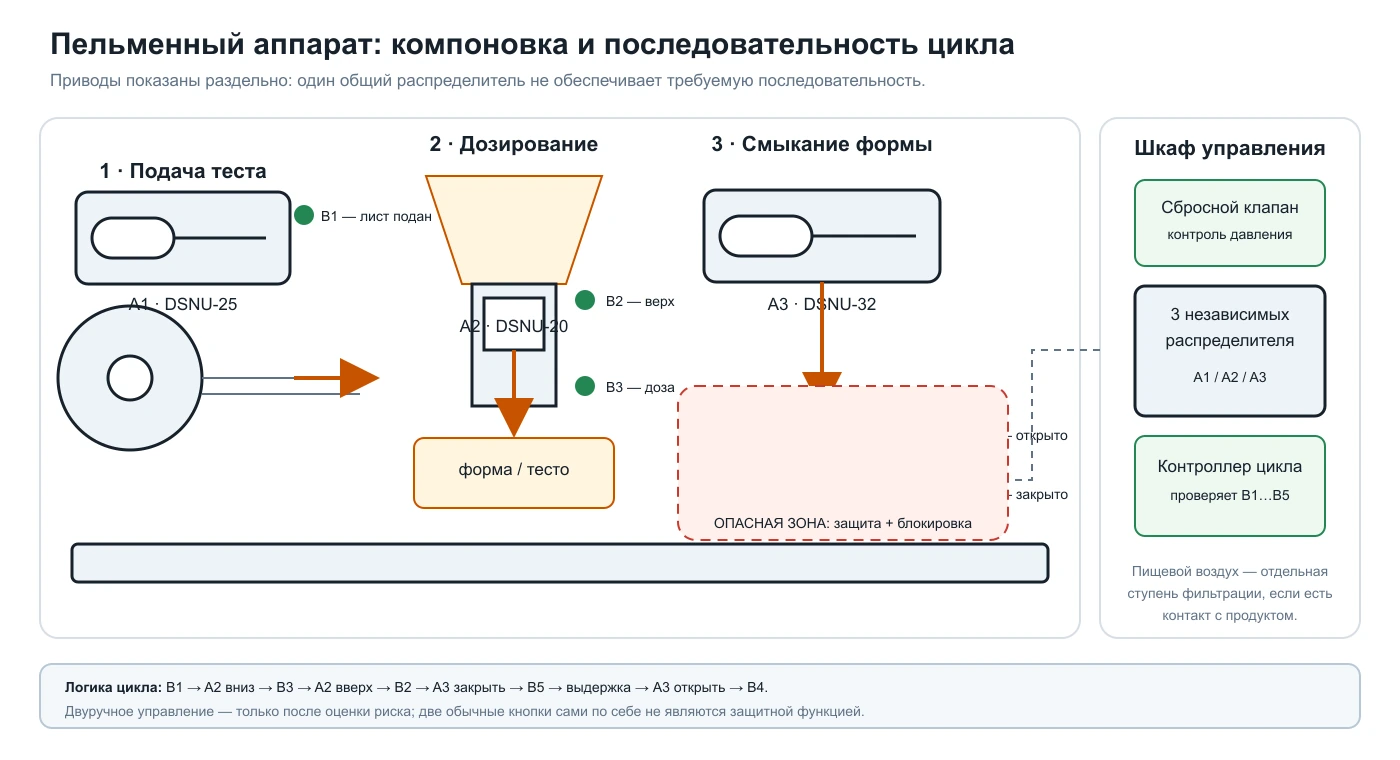

Как выполнить компоновку узлов пельменного аппарата?

Рама — сварной или болтовой каркас из нержавеющего профиля. Слева — рулон теста и горизонтальный цилиндр подачи, толкающий полосу к форме. По центру — воронка с фаршем и вертикальный дозирующий цилиндр, опускающий поршень в отмерочный канал над формой. Справа — цилиндр смыкания, прижимающий верхнюю половину формы к нижней.

Блок подготовки воздуха, распределители, датчики и реле безопасности выносятся в отдельный шкаф сбоку, чтобы влажная уборка рабочей зоны не задевала электрику. Двуручное управление — одно из возможных средств защиты; если оно выбрано, кнопки ставят на безопасном расстоянии от формы (см. раздел о безопасности).

Как обеспечить безопасность — защита рук, пропажа воздуха и напряжения, остаточное давление?

Цилиндр смыкания формы движется с усилием 434 Н (до 868 Н в тандеме) рядом с руками оператора, который закладывает тесто и снимает пельмени. Полагаться на аккуратность нельзя — нужна оценка риска (ISO 12100) и инженерная защита.

• Защита зоны формы. Двуручное управление (ISO 13851) — лишь одно из средств: оно защищает только оператора у кнопок, а не помощника или человека при уборке. Второй вариант — подвижное ограждение или защитная планка с блокировочным датчиком: пока она не закрыта, катушка распределителя смыкания обесточена. Схему «И» из двух обычных контактов защитой не считают: она не ловит залипание одной кнопки, и цикл можно запустить одной рукой; двуручное собирают на реле безопасности или модуле с контролем синхронности.
• Пропажа напряжения. Пружина моностабильного распределителя возвращает золотник: цилиндр смыкания идёт в исходное положение (форма раскрывается), если воздух в линии есть. Логика блокировок при этом не должна разрешать пуск от самовозврата напряжения — цикл начинается только новой командой оператора.
• Пропажа воздуха. Без воздуха форма теряет усилие и не удерживает положение. Вертикальный дозирующий поршень и траверса опускаются под собственным весом: для вертикальной оси нужен механический упор или запорный узел; сведений о пневмозамках для DSNU в карточке нет.
• Остаточная энергия. Ручной шиберный кран HSV-08B-SS на вводе перекрывает подачу; остаётся ли давление за краном в цилиндрах и трубках, его карточка не уточняет. По карточке у крана есть проушина под навесной замок для блокировки при обслуживании. Перед мойкой и наладкой давление сбрасывают отдельным клапаном и проверяют по манометру; блок безопасного ввода (запор, мягкий пуск, контролируемый сброс) — по схеме.
• Возврат воздуха. Мягкий пуск смягчает первый ход цилиндров; после восстановления воздуха и напряжения цикл не должен стартовать сам.
• Шум и выхлоп. Выхлоп идёт через глушители BSL-01 (спечённая бронза); пищевой допуск для них в карточке не указан, поэтому выхлоп отводят из зоны продукта.
• Электрика. Катушки и датчики закрывают от воды по паспорту (степень защиты в карточках серий не указана).

Как выглядит предварительная спецификация пельменного аппарата?

Предварительный состав на одну форму с тремя раздельными распределителями (обоснование выше). Рама, форма, толкатель теста, бункер и дозирующая камера в пневматическую часть не входят — это слесарная работа под конкретный цех и пищевая оснастка. По листу WAALPC Selection Manual 2025 у DSNU Ø20 порт M5, у Ø25 — G1/8; порт Ø32 сверяют по паспорту исполнения. У Festo DSNU Ø20 — G1/8, и эту резьбу нельзя переносить на WAALPC Ø20. Фитинги и дроссели для каждого цилиндра подбирают по его резьбе; SL06-01A с резьбой R1/8 под порт G1/8 в таблице — только пример для подходящего порта, а не готовый комплект на все три цилиндра. Направление дросселирования SL задаёт исполнение: A — выхлопное, B — впускное; код без буквы направления не называет, поэтому для регулировки на выпуске в таблице SL06-01A. Каждый артикул ведёт на карточку, цены — каталог.

листайте таблицу вбок →

Окончательную стоимость считают после подбора резьб и исполнения всех шести дросселей: цену примера SL06-01A нельзя умножать на шесть и считать стоимостью готового комплекта. Остальные цены сверяют по актуальным карточкам; количество датчиков меняет состав и стоимость. Контроллер (реле времени, ПЛК, реле безопасности для двуручного управления), защитное ограждение и блокировочные датчики в пневматическую спецификацию не входят — это отдельный узел автоматики и безопасности. Клапан плавного пуска, сбросной клапан и контроль давления со схемы в таблице тоже не учтены: их подбирают отдельно.

Как выполнять мойку и разборку после смены?

Пищевая зона — форма, дозирующая камера и поршень, толкатель теста — разбирается без инструмента, если сама оснастка крепится быстросъёмно, а привод отделён от продуктовой зоны. Цанговые фитинги на входе воздуха позволяют снять трубку без ключа.

Уплотнения цилиндров DSNU — NBR (по карточке); пищевой допуск для них и для заводской смазки карточка не заявляет, исполнений с пищевыми уплотнениями в каталоге не указано — уточняйте у поставщика по запросу. Ремкомплект DSNU-KIT по карточке рассчитан на Ø10 и к цилиндрам этого аппарата не относится. Для Ø20, Ø25 и Ø32 в каталоге есть запчасти DSNU по диаметру: DSNU-20 (920 ₽), DSNU-25 (960 ₽), DSNU-32 (1 750 ₽); состав позиции сверяйте по карточке перед заказом.

Форму и толкатель теста моют по регламенту цеха; цилиндры и распределители в контур мойки не включают. Перед мойкой воздух отключают и сбрасывают давление, катушки и датчики закрывают от воды по паспорту (степень защиты в карточках серий не указана).

Какие типичные ошибки бывают при сборке?

Доза считается по диаметру пневмоцилиндра, а не дозирующего поршня. Диаметр поршня, вытесняющего продукт, задаёт оснастка — он может отличаться от диаметра цилиндра; в статье принято равенство как допущение.

Один общий клапан на три цилиндра. Все три движения пойдут одновременно, и форма будет смыкаться, пока полоса теста ещё движется. Нужны три раздельных распределителя и последовательность по датчикам.

Цилиндр или шток в продуктовой зоне. Нержавеющая гильза не означает допуска к пищевому контакту — привод отделяют от продукта перегородкой.

Маслораспылитель в линии «по привычке». Масляный туман в пищевой зоне — нарушение санитарных требований.

Простое электрическое «И» вместо реле безопасности. Голая схема из двух контактов не ловит залипание одной кнопки — цикл смыкания можно запустить одной рукой.

Магнитный поршень забыт, а датчик поставлен. Геркон реагирует на магнитное поле поршня — суффикс -A обязателен на всех трёх цилиндрах при автоматике на датчиках положения.

Доза задаётся временем открытия распределителя. Сжимаемость воздуха и трение уплотнений превращают время хода в приблизительную величину — точную дозу даёт жёсткий механический упор.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-25-125, DSNU-32-25, DSNU-10-30, DSNU-25-25.

Какие вопросы чаще всего задают про пельменный аппарат?

Чем пельменный аппарат отличается от обычной пельменницы?

Ручная пельменница — форма-штамп без привода, пельмени вырезают вручную нажимом. Такой аппарат с пневмоприводом добавляет цилиндры, которые сами подают тесто, дозируют фарш и смыкают форму по циклу — оператор только закладывает материалы и снимает готовые пельмени.

Можно ли обойтись одним цилиндром вместо трёх?

Механически три движения можно свести к одному кулачковому валу с электроприводом, но тогда теряется независимая регулировка каждого движения. Три цилиндра с раздельными распределителями проще настроить под конкретный рецепт теста и фарша.

Какой цилиндр ставить на отмер фарша при дозе больше 10 г?

Больший объём даёт либо больший диаметр дозирующего поршня, либо больший ход. Для дозы около 20 г при ходе 40 мм по расчёту подходит поршень Ø25 (площадь 4,91 см², объём при полном ходе 19,6 см³, около 20,6 г при плотности 1,05) — при допущении, что диаметр дозатора равен диаметру цилиндра DSNU-25.

Почему нельзя ставить маслораспылитель в пищевой линии, если он есть у пневмоинструмента?

Маслораспылитель создаёт масляный туман для смазки пар трения инструмента. Цилиндры DSNU по карточке работают на воздухе без добавления масла, а масляный туман рядом с продуктом — нарушение санитарных требований.

Сколько стоит собрать пневматическую часть пельменного аппарата?

Окончательную стоимость трёх цилиндров, трёх распределителей, фильтра-регулятора, дросселей, глушителей, шести датчиков, крана и фитингов считают после подбора соединений и исполнения дросселей для каждого цилиндра. Таблица — предварительный состав; цена SL06-01A относится только к примеру R1/8. Рама, форма, дозирующая камера и толкатель теста — отдельная слесарная работа.

Нужен ли сертифицированный модуль двуручного управления для домашней мастерской?

Юридического требования для самостоятельной сборки мы не проверяли, но риск не меняется от масштаба: цилиндр смыкания движется с усилием в сотни ньютонов рядом с рукой. Двуручное управление — лишь одно из средств защиты; минимум — реле безопасности с контролем синхронности двух кнопок или подвижное ограждение с блокировкой, а не голая схема «И» из двух контактов.

Как часто мыть и разбирать пневмоузлы аппарата?

Форму, дозирующую камеру и толкатель теста — по регламенту цеха, обычно ежесменно, поскольку они контактируют с продуктом. Цилиндры и распределители в контур мойки не входят; перед мойкой воздух отключают и давление сбрасывают. Уплотнения меняют по износу.

Другая доза, другой темп цикла или форма на несколько гнёзд сразу? Пришлите параметры — массу порции фарша, число гнёзд формы, желаемый темп в пельменях в час — рассчитаем цилиндры, подберём распределитель и вышлем спецификацию с артикулами и ценами: отправить параметры инженеру.
