HDACE

Блок подготовки воздуха (FRL) HDACE

Name: Блок подготовки воздуха (FRL) HDACE
Brand: WAALPC
SKU: HDACE
Availability: InStock

Блок подготовки воздуха (FRL) WAALPC HDACE, порт 02/03/04. Поставка 2–4 недели.

Артикулы серии: HDACE20-02, HDACE20-03, HDACE20-04 (всего 18 модификаций)

Блок подготовки воздуха (FRL) HDACE WAALPC HDACE

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Блок подготовки воздуха (FRL)

Серия

HDACE

Материал корпуса

Цинковый сплав

Рабочее давление

0,05–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

Сжатый воздух

Артикул: HDACE20-02

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

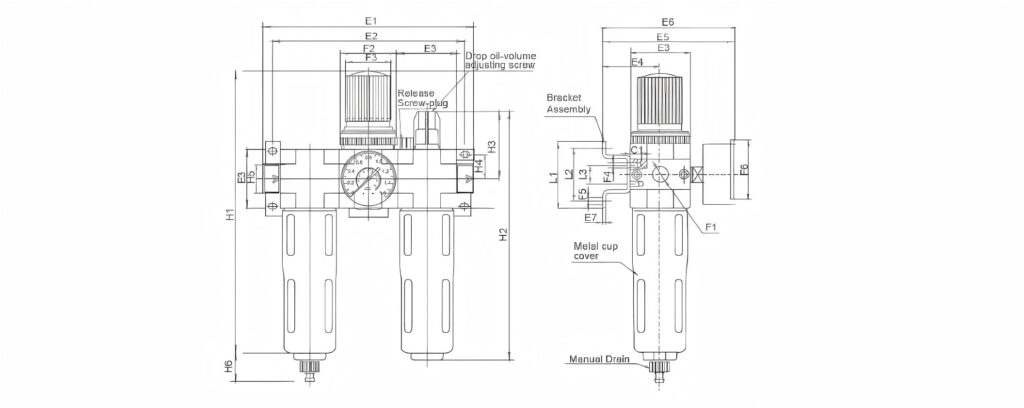

Чертёж

Документы

О серии

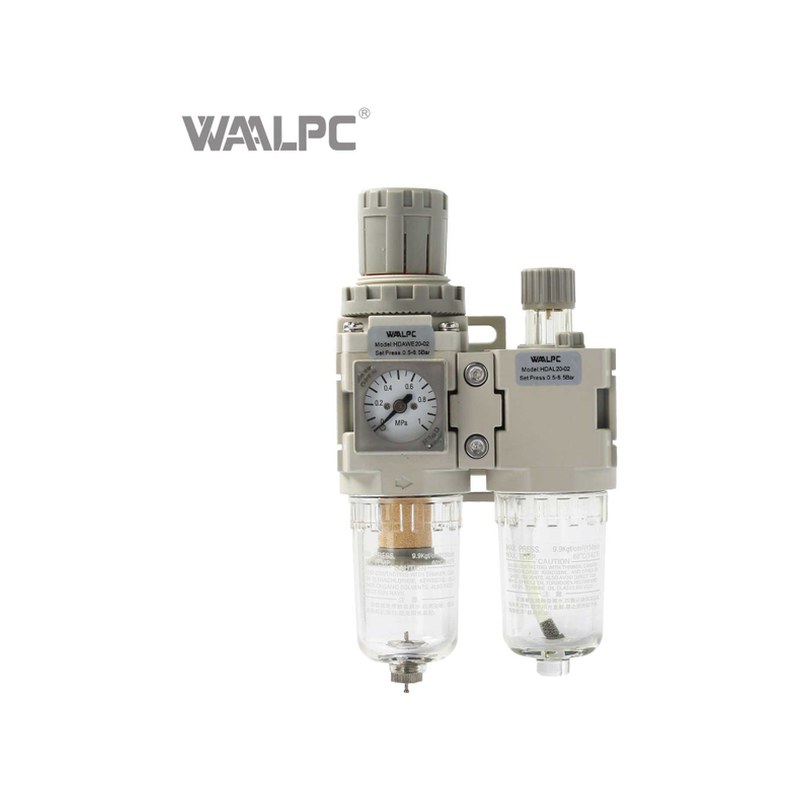

Блок подготовки воздуха (FRL) WAALPC HDACE — комбинированный узел: фильтр + регулятор + лубрикатор. Совместимый аналог SMC HDACE (мега-комбиблок с электро-версией, подтверждено офиц. реестром SMC). Поставка 2–4 недели.

Какие исполнения входят в серию HDACE?

В серии 18 исполнений. Обозначения ряда: HDACE20-02, HDACE20-03, HDACE20-04, HDACE20A-02, HDACE20A-03, HDACE20A-04, HDACE30-02, HDACE30-03 и другие. Полный перечень с ценами — в таблице этой карточки.

Что означает буква A в обозначении

Индекс A (20A/30A/40A) отмечает электро-версию узла в дополнение к базовому механическому исполнению того же типоразмера.

Когда поставка?

2–4 недели после согласования спецификации. Крепёж и уплотнения заказываются отдельно.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC AC2000, SMC HDACE (совпадают присоединительные и установочные размеры, серия HDACE).

Как расшифровать артикул HDACE?

Формат: HDACE{типоразмер hdace}-{присоединение (резьба)}

HDACE — серия
Типоразмер HDACE: 20 / 30 / 40 / 20A / 30A / 40A
Присоединение (резьба): G1/4 / G3/8 / G1/2

Пример: HDACE20-02

Категории: Блок подготовки воздуха (FRL) HDACE

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
HDACE	—	от 4 101 ₽	поставка 2–4 недели	AirTAC AC2000
HDACE20-02	—	от 5 127 ₽	поставка 2–4 недели	SMC HDACE

Совместимо с AirTAC AC2000

Совместимый аналог — наш HDACE. Цена 4 101 ₽, поставка 2–4 недели.

Совместимо с SMC HDACE

Совместимый аналог — наш HDACE20-02. Цена 5 127 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с HDACE?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про HDACE?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.
