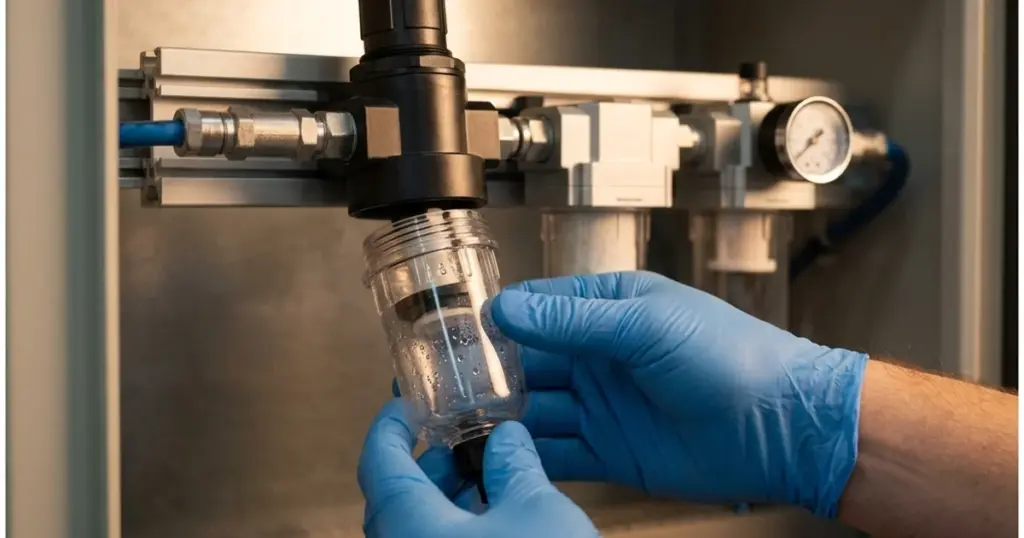

Фильтры сжатого воздуха: 5, 1 и 0,01 мкм — какой выбрать

Краткий ответ: тонкость очистки фильтра выбирают не «побольше на всякий случай», а по требованию к воздуху на выходе. Линейный фильтр 5 мкм (серии AF, AFF) убирает капельную влагу, окалину и крупную пыль — это база под цилиндры и распределители. Коалесцентный микрофильтр 1 мкм (AFM) добавляет к этому отделение масляного аэрозоля. Субмикронный коалесцентный фильтр 0,01 мкм (AFD) снимает тончайший масляный туман до 0,01 мг/м³ — это уже пищевое и электронное производство. Угольный фильтр в конце линии убирает запах и пары масла. Ставят их каскадом от грубого к тонкому, а сигналом замены картриджа служит перепад давления. В каталоге подготовки воздуха CORNETA — 198 SKU фильтров серий AF, AFF, AFM, AFD по цене от 520 ₽.

Три уровня тонкости: 5, 1 и 0,01 мкм

Проблема почти всех цеховых схем одна: классы чистоты по ISO 8573 в спецификации написаны, а какой фильтр их обеспечит — не сказано. Мостик «класс → конкретный фильтр» приходится наводить вручную. Начнём с того, что физически убирает каждая ступень фильтрации, потому что от этого зависит выбор.

Ключевой момент, который путают чаще всего: механический фильтр убирает жидкость и твёрдые частицы, но не пар. Капельную влагу и масляный аэрозоль он отделит, а водяной и масляный пар пройдут насквозь — пар удаляют осушитель (для влаги) и угольная ступень (для паров масла). Поэтому фильтр сам по себе не задаёт «точку росы» из спецификации: за неё отвечает осушитель, а не тонкость картриджа. Это первое, что нужно развести при подборе.

Обычный фильтр против коалесцентного: почему они устроены по-разному

Линейный фильтр 5 мкм и коалесцентный микрофильтр — это не «тот же фильтр, только тоньше сетка». Они работают на разных физических принципах, и путать их нельзя.

Линейный 5 мкм

Механический

Снаружи → внутрь

Сетка/спечённый элемент задерживает частицы и капли по размеру. Центробежный дефлектор + чаша

разный принцип

Коалесцентный 1 / 0,01 мкм

Коалесценция

Изнутри → наружу

Микроволокно укрупняет масляный туман в капли, они стекают в чашу. Ловит аэрозоль, а не только пыль

Отсюда практические следствия. Коалесцентный фильтр нельзя ставить первым в линии: крупная пыль и капли воды забьют дорогой тонкий элемент за недели. Его всегда защищают грубым фильтром спереди. И наоборот — линейный фильтр 5 мкм не отделит масляный аэрозоль, сколько его ни ставь: масло проходит сквозь него туманом. Если в спецификации есть требование по маслу, механическим фильтром 5 мкм его не закрыть в принципе — нужен коалесцентный AFM или AFD.

Мостик: класс ISO 8573 → конкретный фильтр

Стандарт ISO 8573-1 описывает чистоту сжатого воздуха тремя цифрами класса — по твёрдым частицам, по влаге и по общему маслу (аэрозоль плюс пар). Например, запись «класс 1.4.1» означает: частицы по классу 1, влага по классу 4, масло по классу 1. Проблема в том, что стандарт задаёт требование, но не говорит, каким железом его выполнить. Ниже — рабочая таблица перевода в тонкость и серию. Подробный разбор самих классов — в отдельной статье о классах качества сжатого воздуха по ISO 8573.

Ступень	Тонкость	Что убирает	Класс по маслу (ISO 8573-1)	Серия WAALPC
Линейный / магистральный	5 мкм	Капельная влага, окалина, пыль ≥5 мкм	—	AF, AFF
Микрофильтр (коалесцентный)	1 мкм	Тонкая пыль + масляный аэрозоль	кл. 2–3 (≤0,1–1 мг/м³)	AFM
Субмикронный (коалесцентный)	0,01 мкм	Тончайший масляный туман	кл. 1 (≤0,01 мг/м³)	AFD
Угольный	пары	Запах, пары масла	кл. 1 → 0 по парам	угольный элемент

По маслу классы ISO 8573-1 привязаны к остаточной концентрации: класс 1 — не более 0,01 мг/м³, класс 2 — 0,1 мг/м³, класс 3 — 1 мг/м³, класс 4 — 5 мг/м³. По частицам стандарт в редакции 2010 года считает не «размер ячейки», а число частиц в кубометре по фракциям, но производители фильтров традиционно сопоставляют номинальную тонкость с классом: 5 мкм — под грубые задачи, 1 мкм — под средние, 0,01 мкм — под высшие. Влага в стандарте — это точка росы, а её, повторимся, задаёт осушитель, а не фильтр: фильтр снимает только выпавший конденсат и капли.

Перепад давления — единственный честный сигнал замены

«Когда менять картридж?» — по календарю обычно отвечают неправильно. Ресурс элемента зависит не от времени, а от того, сколько грязи через него прошло. Единственный объективный признак — перепад давления на фильтре: чистый коалесцентный элемент даёт около 0,1 бар, и по мере забивания перепад растёт. Практический порог замены — 0,6–0,7 бар (или раз в год, что раньше). У фильтров с индикатором перепада это видно по стрелке, у простых — ставят два манометра до и после.

Затягивание с заменой — не про «грязный воздух», а про деньги. Каждый лишний бар перепада компрессор компенсирует повышением давления нагнетания, а это примерно 6–7 % энергии на каждый бар. Посчитаем, во что обходится забытый картридж.

Расчёт на реальном узле. Возьмём коалесцентный микрофильтр AFM2000-02 (порт G1/4, 2260 ₽), который дал зарасти до перепада 0,6 бар сверх чистого, при компрессоре 7,5 кВт, наработке 4000 ч/год и тарифе 6 ₽/кВт·ч:

• Δ_руб = 7,5 · 0,065 · 0,6 · 4000 · 6 = ≈ 7000 ₽/год впустую.
• Новый фильтр AFM2000-02 целиком стоит 2260 ₽, сменный элемент — заметно дешевле.
• Вывод: засорённый картридж «съедает» три своих стоимости в год только на электричестве. Менять по перепаду 0,6–0,7 бар — прямая экономия, а не расход.

Для линейных фильтров 5 мкм сигнал тот же, плюс контроль слива конденсата: если чаша переполняется, воздух пойдёт с каплями дальше по линии. Прикинуть общий расход участка и стоимость воздуха на нём удобно в калькуляторе расхода воздуха, а собрать блок подготовки под конкретную схему — в конфигураторе блока подготовки воздуха.

Порядок установки: от грубого к тонкому

Каскад фильтров ставят строго по возрастанию тонкости. Логика простая: дешёвый грубый фильтр принимает на себя основную грязь и продлевает жизнь дорогому тонкому. Перепутанный порядок — типовая причина того, что субмикронный элемент забивается за месяц.

Не каждой линии нужны все пять ступеней. Для типовой автоматики с цилиндрами и распределителями хватает первой ступени 5 мкм — воздух и так «технический». Микрофильтр 1 мкм добавляют под окраску, дозирование и пропорциональную аппаратуру. Субмикронный и угольный — только под явное требование по маслу и запаху. Ставить лишние тонкие ступени «на всякий случай» — значит без нужды поднять перепад давления и расход на обслуживание.

Серии фильтров WAALPC: AF, AFF, AFM, AFD

В каталоге CORNETA группа фильтров — 198 SKU, цены от 520 до 246 720 ₽ (верх диапазона — крупные магистральные фильтры на ввод участка). Модульный ряд выполнен в формате SMC, поэтому импортный фильтр того же типоразмера меняется на WAALPC без переделки обвязки.

Серия	Тип	Тонкость	SKU	Цены, ₽
AF	Линейный фильтр общего назначения	5 мкм (опции 25/40)	88	520–246720
AFF	Магистральный фильтр (высокий расход)	3–5 мкм	30	16880–48690
AFM	Микрофильтр коалесцентный	1 мкм	24	от 2260
AFD	Субмикронный коалесцентный	0,01 мкм	24	от 2410

Артикул читается по типоразмеру корпуса и коду резьбы порта — тому же, что у фитингов и блоков подготовки: M5 — M5, 01 — G1/8, 02 — G1/4, 03 — G3/8, 04 — G1/2. Например, AF2000-04 — линейный фильтр типоразмера 2000 с портом G1/2 за 520 ₽; AFM2000-02 — микрофильтр 2000 с портом G1/4; AFD2000-02 — субмикронный того же размера. Магистральные AFF идут в отдельных крупных корпусах (AFF250-03 и старше) под ввод целого участка. Типоразмер выбирают по расходу, резьбу — под магистраль.

Важно про чашу конденсата: слив бывает ручной, полуавтоматический и автоматический. Для цеха с редким обслуживанием берут авто-слив, иначе переполненная чаша погонит отделённую влагу и масло обратно в линию — и вся фильтрация обнулится. Полный ассортимент — в каталоге блоков подготовки воздуха ФРЛ.

Мост от импорта: Festo, SMC, AirTAC, Norgren

Импортные линейки фильтров построены так же модульно и по тем же ступеням тонкости. При замене главное — не перепутать ступень: механический фильтр и коалесцентный микрофильтр у разных брендов обозначаются близкими индексами.

Ступень	Импортное обозначение	Совместимый аналог WAALPC
Линейный 5 мкм	Festo MS-LF, SMC AF, AirTAC GAF	AF
Магистральный (высокий расход)	Festo MS9-LF, SMC AFF	AFF
Микрофильтр 1 мкм (коалесцентный)	Festo MS-LFM, SMC AM	AFM
Субмикронный 0,01 мкм	SMC AMD, Festo MS-LFM тонкий	AFD
Угольный (запах / пары масла)	SMC AMF, Festo MS-LFX	угольный элемент

Для контекста по буквам: у Norgren базовый фильтр — F64 (стандартный элемент 40 мкм, опции 25 и 5 мкм), и его легко принять за микрофильтр, хотя это грубая ступень. Именно поэтому подбор ведут не по букве индекса, а по тонкости и функции. Точное соответствие «импортный артикул → WAALPC» удобно проверить через поиск аналога по артикулу оригинала: он выдаёт совместимый по типоразмеру, резьбе и тонкости фильтр с ценой.

Как выбрать фильтр по шагам

Короткий порядок, который не даёт ни переплатить за лишнюю тонкость, ни недобрать по требованию:

Если после расчёта расход участка подходит к пределу выбранного корпуса, переходят на следующий типоразмер, а не поднимают давление на компрессоре. И наоборот: там, где требования к воздуху скромные, лишние тонкие ступени только добавляют перепад и стоимость обслуживания без пользы для дела.

Часто задаваемые вопросы

Какая тонкость очистки фильтра нужна — 5, 1 или 0,01 мкм

Зависит от потребителя. Для типовой пневмоавтоматики (цилиндры, распределители) достаточно линейного фильтра 5 мкм — он снимает влагу, окалину и крупную пыль. Микрофильтр 1 мкм (коалесцентный) добавляют, когда нужно убрать масляный аэрозоль: окраска, дозирование, пропорциональная аппаратура. Субмикронный 0,01 мкм ставят только под высшие требования — пищевое, фармацевтическое, электронное производство, лаборатории, КИП. Брать тонкость «с запасом» не нужно: лишняя ступень поднимает перепад давления и расход на обслуживание без пользы.

Чем коалесцентный фильтр отличается от обычного

Принципом работы. Обычный (линейный) фильтр 5 мкм процеживает воздух через преграду снаружи внутрь и центробежно отбивает капли — он ловит частицы и капельную влагу по размеру. Коалесцентный микрофильтр пропускает воздух через слой микроволокна изнутри наружу: мельчайшие капли масла слипаются в крупные и стекают в чашу. Поэтому масляный аэрозоль убирает только коалесцентный фильтр (AFM, AFD), а механический 5 мкм пропускает масло насквозь туманом, сколько его ни ставь.

Как понять, что пора менять картридж фильтра

По перепаду давления, а не по календарю. Чистый коалесцентный элемент даёт перепад около 0,1 бар; по мере забивания он растёт. Практический порог замены — 0,6–0,7 бар (или раз в год, что наступит раньше). У фильтров с индикатором перепада это видно по стрелке, у простых ставят два манометра до и после. Затягивать невыгодно: каждый лишний бар перепада — это примерно 6–7 % лишней энергии компрессора, и засорённый картридж за год «съедает» на электричестве несколько своих стоимостей.

Убирает ли фильтр влагу из сжатого воздуха

Только жидкую — выпавший конденсат и капли. Водяной пар фильтр не задерживает: он проходит сквозь картридж и снова конденсируется дальше по линии при охлаждении. Чтобы задать точку росы (класс по влаге в ISO 8573), нужен осушитель — рефрижераторный или адсорбционный, а не фильтр. Поэтому требование по влаге в спецификации закрывают осушителем, а фильтр ставят до и после него, чтобы снять выпавший конденсат и защитить осушитель от грязи.

В каком порядке ставить фильтры разной тонкости

Строго от грубого к тонкому: сначала линейный 5 мкм (AF, AFF), затем при необходимости осушитель, потом микрофильтр 1 мкм (AFM), за ним субмикронный 0,01 мкм (AFD), и последним — угольный по запаху и парам масла. Смысл в том, что дешёвый грубый фильтр принимает основную грязь и продлевает жизнь дорогому тонкому. Если поставить субмикронный элемент первым, он забьётся каплями воды и пылью за недели. Каждой тонкой ступени нужна грубая защита спереди.

Что означают классы ISO 8573 и как связать их с фильтром

ISO 8573-1 описывает чистоту воздуха тремя цифрами: по твёрдым частицам, по влаге и по общему маслу. По маслу класс 1 — не более 0,01 мг/м³, класс 2 — 0,1 мг/м³, класс 3 — 1 мг/м³. Мостик к фильтру: линейный 5 мкм — под грубые задачи без требований по маслу; коалесцентный 1 мкм (AFM) даёт масло по классу 2–3; субмикронный 0,01 мкм (AFD) — класс 1; угольная ступень добавляет чистоту по парам масла. Класс по влаге фильтром не закрывают — за него отвечает осушитель.

Чем AF отличается от AFF, AFM и AFD

Это ступени одного модульного ряда формата SMC по возрастанию тонкости. AF — линейный фильтр общего назначения 5 мкм (влага и частицы). AFF — магистральный фильтр высокого расхода на ввод участка, тоже грубая ступень, но в крупном корпусе. AFM — коалесцентный микрофильтр 1 мкм, снимает масляный аэрозоль. AFD — субмикронный коалесцентный 0,01 мкм, финишная очистка от масляного тумана. Резьба порта зашита в артикул (-M5, -01…-04), типоразмер выбирают по расходу.
