Блок подготовки воздуха (FRL) GC

Name: Блок подготовки воздуха (FRL) GC
Brand: WAALPC
SKU: GC
Availability: InStock

Блок подготовки воздуха (FRL) WAALPC GC, порт 06/08/10/15/20/25. Совместимый аналог AirTAC GC. поставка 2–4 недели.

Артикулы серии: GC200-06, GC200-08, GC200-10 (всего 24 модификаций)

Блок подготовки воздуха (FRL) GC WAALPC GC

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Блок подготовки воздуха (FRL)

Серия

Материал корпуса

Цинковый сплав

Рабочее давление

0,05–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

Сжатый воздух

Артикул: GC200-06

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

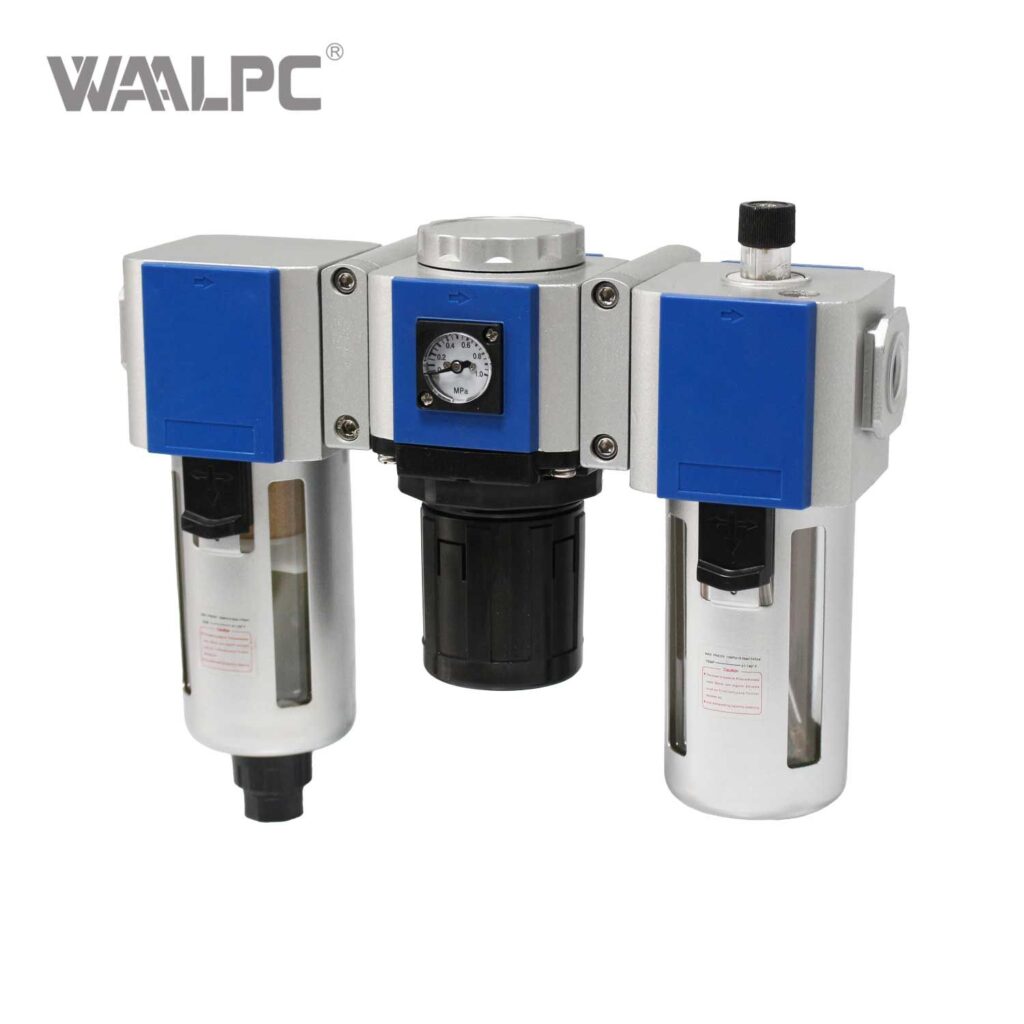

Блок подготовки воздуха WAALPC GC (3-в-1)

GC объединяет в одном корпусе фильтр, регулятор давления и маслораспылитель — там, где для трёх отдельных узлов не хватает места на панели. Совместимый аналог AirTAC GC: соответствие по классу подтверждено официальным каталогом AirTAC (F.R.L.-комбинация).

Типоразмеры и присоединение

Типоразмер	Присоединение
GC200	G1/8
GC300	G1/4 – G3/8
GC400	G3/8 – G1/2
GC600	G3/4 – G1

Когда ставят GC вместо трёх отдельных узлов

Мало места на монтажной панели или в шкафу
Не нужна разная тонкость фильтрации на разных ступенях
Важна одна точка обслуживания вместо трёх

Рабочее давление — до 1,0 МПа, температура 5…60 °C. Поставка — 2–4 недели после согласования спецификации.

Совместимость с импортными аналогами

Совместимый аналог — Festo MS-LFR (совпадают присоединительные и установочные размеры, серия GC).

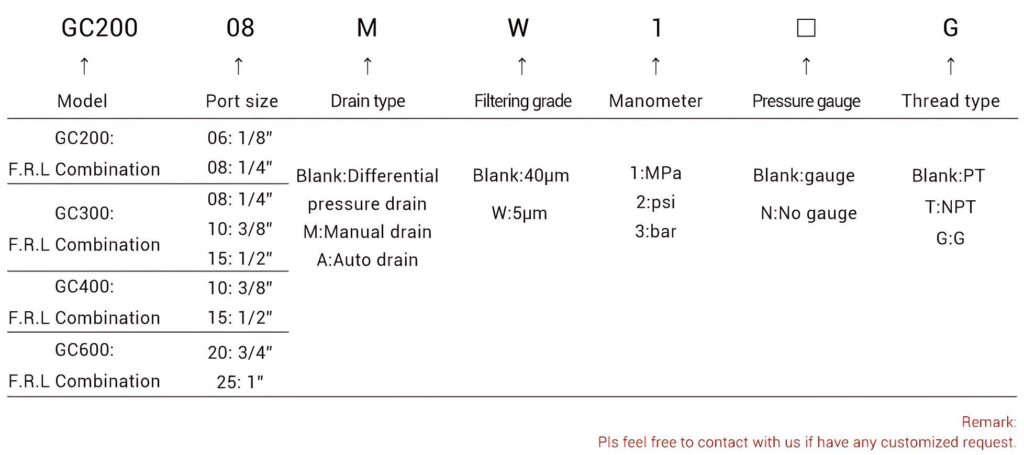

Как расшифровать артикул GC?

Формат: GC{типоразмер gc}-{присоединение (резьба)}

GC — серия
Типоразмер GC: 200 / 300 / 400 / 600
Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / G3/4 / G1

Пример: GC200-06

Производитель	Модель	Совместимость
AirTAC	`GC`	Совместимый аналог — совпадают присоединительные и установочные размеры
Festo	`MS-LFR`	наш GC300-08

Категории: Блок подготовки воздуха (FRL) GC

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
GC300-08	Ø300 мм, R1	4 929 ₽	поставка 2–4 недели	Festo MS-LFR · Festo MS9-LFR

Совместимо с Festo MS-LFR

Совместимый аналог — наш GC300-08, Ø300 мм, R1. Цена 4 929 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo MS9-LFR

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Аналоги и совместимость GC

Серия WAALPC GC — инженерный аналог импортных пневмокомпонентов по стандартам ISO. Соответствия по брендам:

Бренд	Модель-аналог	Совместимость
AirTAC	GC	Совместимый аналог — совпадают присоединительные и установочные размеры
Festo	MS-LFR	наш GC300-08

Пришлите артикул оригинала — подберём совместимый аналог и рассчитаем стоимость за 1 рабочий день. Подбор совместимых аналогов импортной пневматики →

Какие импортные аналоги есть у серии GC?

Страница под конкретный размер: импортные обозначения этого Ø и хода и наш ответ с ценой.

Ø300 × 8 мм — от 4 930 ₽

Что покупают вместе с GC?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про GC?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.
