Описание

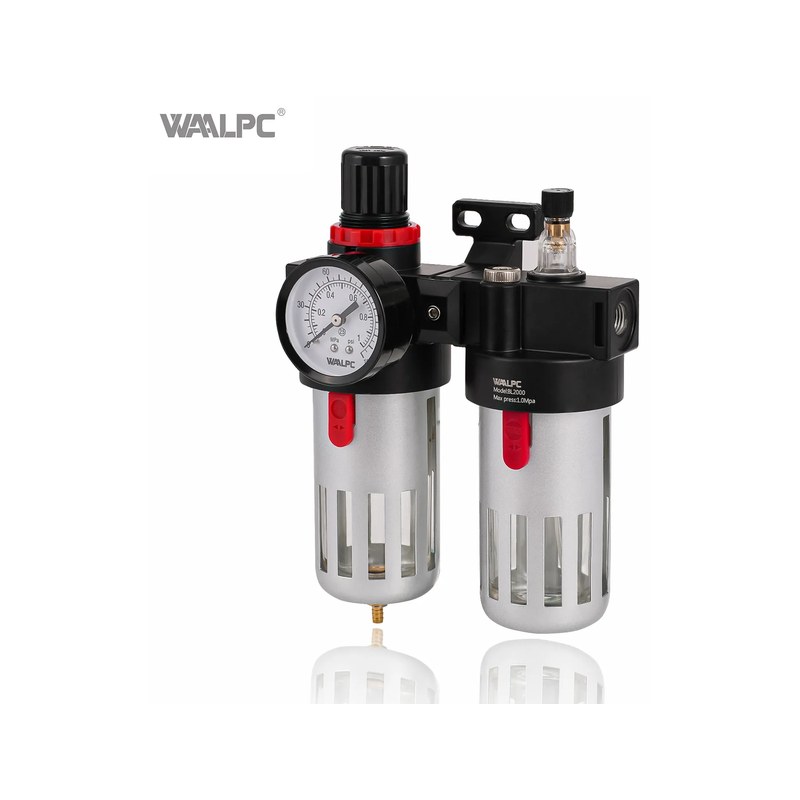

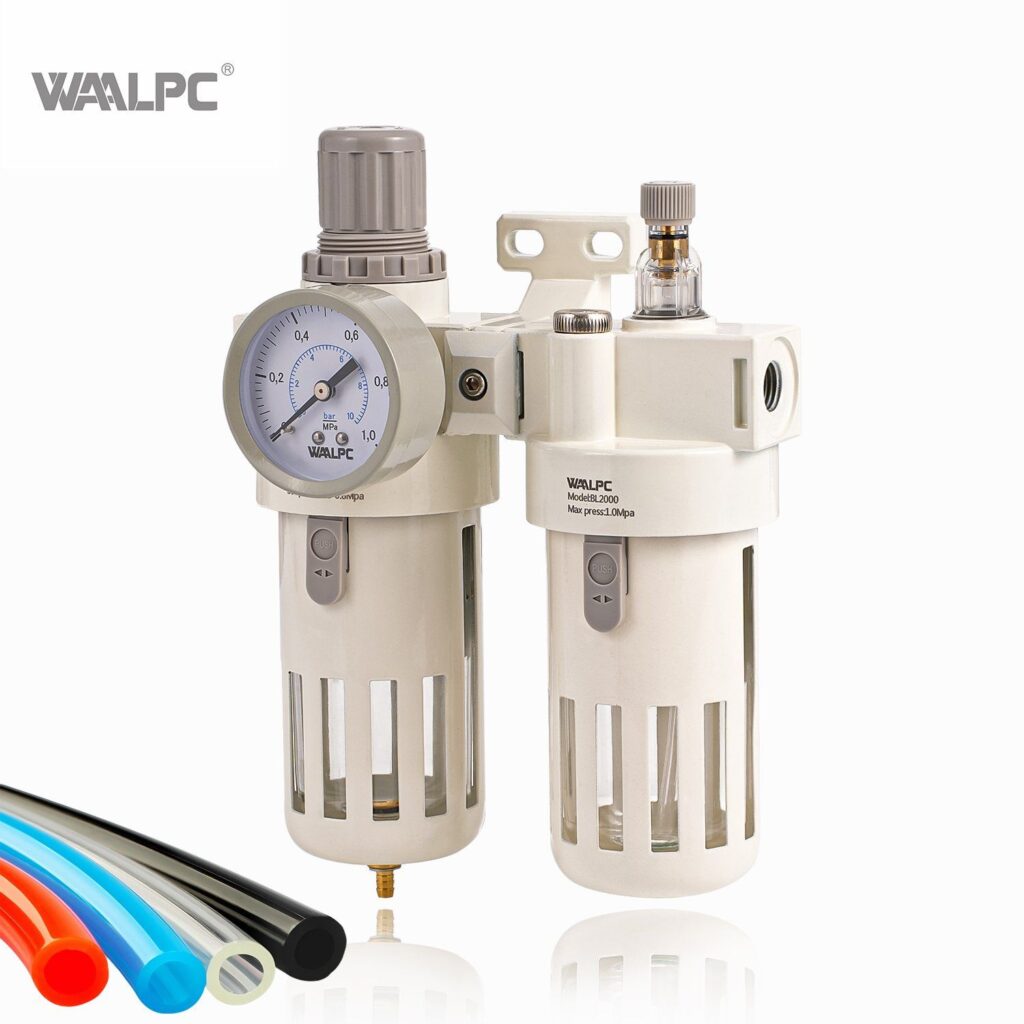

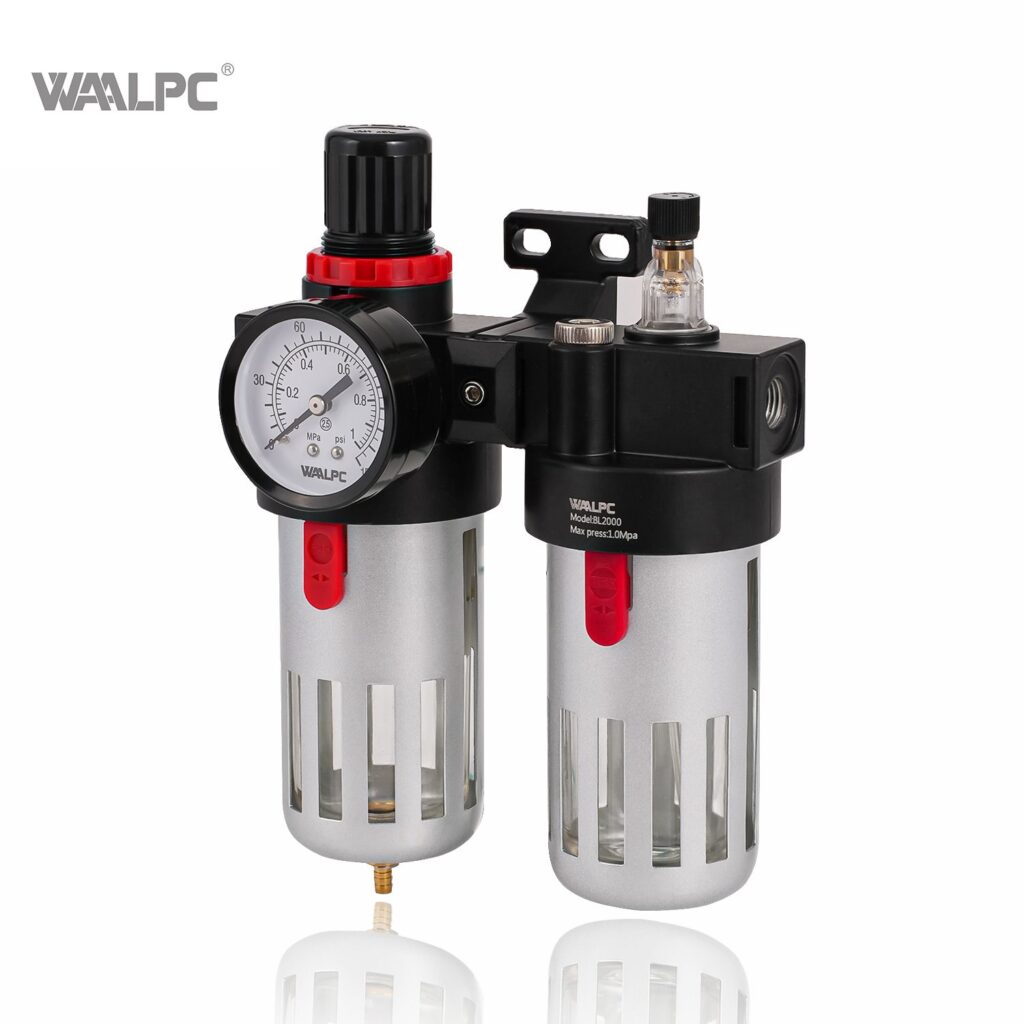

Полный блок подготовки воздуха WAALPC BFC — FRL комбинация: фильтр-влагоотделитель + регулятор давления + лубрикатор (масляный туман). Идеален для пневмосистем с механизмами требующими смазки (пневмомоторы, цилиндры тяжелого режима).
Технические характеристики и применение
Комбинированный блок подготовки воздуха Waalpc (серии AFC/BFC)
Серии AFC и BFC — комбинированные блоки подготовки воздуха «2 в 1» (F.R.L. Unit), включающие фильтр-регулятор + лубрикатор. Конфигурация построена на модулях BFR2000 + AL2000 и предназначена для узлов, где необходимо не только очищать и стабилизировать давление, но и подавать масляный туман для смазки пневмоцилиндров и пневмоинструмента.
BFC — усиленная серия с увеличенным объёмом стаканов (около 60 см³) для больших расходов и более редкого слива конденсата.
Исполнение: Blank — фильтрация 25 мкм, дренаж полуавтоматический (Semi-auto drain), резьба портов G1/4″, рекомендованное масло ISO VG32.
Принцип работы (F.R.L. Unit): воздух сначала попадает в фильтр-регулятор, где очищается от влаги и стабилизируется по давлению, после чего проходит через лубрикатор и насыщается мелкодисперсным масляным туманом.
Эффективность лубрикации: используется принцип oil fog — масло засасывается через трубку и разбивается потоком воздуха на капли размером <5 мкм, что обеспечивает смазку даже удалённых исполнительных механизмов без осаждения в фитингах.
Тип дренажа (Blank): полуавтоматический слив: при наличии давления клапан закрыт, при сбросе давления открывается автоматически; возможен и ручной нажатий слив. При избыточной влаге рекомендуется рассмотреть автоматический дренаж (индекс «A»).
Регулятор и безопасность: рукоятка регулятора с механизмом Push-Lock — потянул, настроил, нажал и зафиксировал, защита от случайного сбоя настройки. Корпус из алюминиевого сплава, фильтроэлемент из спечённой бронзы — устойчив к высоким скоростям потока и пригоден к многократной регенерации (промывка).
Требования к маслу: допускается только чистое минеральное турбинное масло ISO VG32. Запрещены масла с моющими присадками и агрессивные синтетические составы (WD‑40, моторные масла и т.п.), так как они разрушают поликарбонатные стаканы.
Монтаж и размещение: установка строго вертикально; отклонение более 5° нарушает работу сифона лубрикатора. Лубрикатор рекомендуется располагать не далее 5–8 м от потребителя, иначе масляный туман будет осаждаться в трубопроводе.
Совместимость: порт G1/4″, порт манометра G1/4″. Пропускная способность до 1700 л/мин.
Материалы: стаканы — Поликарбонат + металлический кожух. Уплотнения — NBR высокой плотности; устойчивость к вибрации и многократным циклам давления.
Параметры: диапазон регулировки 0.05 – 0.85 МПа, максимальное рабочее давление 1.0 МПа, испытательное давление 1.5 МПа, температура +5…+60°C.

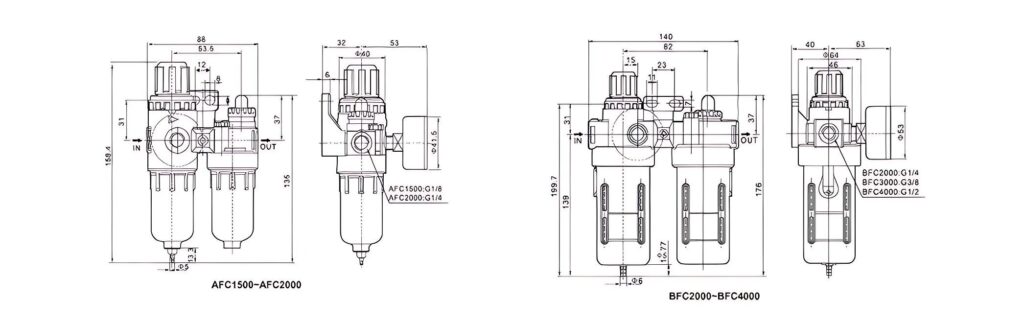

Технические чертежи
Схемы подключения
Графики расхода
Совместимые аналоги
Блоки подготовки воздуха серии AFC / BFC (WAALPC) — компактные комбинированные фильтры-регуляторы (F+R). Подтверждённые прямые аналоги:
| Категория | Бренд | Серия | Примечание |
|---|---|---|---|
| Прямая замена | AirTAC | AFC / BFC | Идентичный корпус, те же присоединительные размеры и монтажный кронштейн |
| Прямая замена | NBPT | AFC | Полная конструктивная совместимость, взаимозаменяемые сменные элементы |
| Прямая замена | SNS | SNS-BFC | Тот же монтажный интерфейс, стандартные резьбовые порты |
| Прямая замена | E.MC | AEFC | Европейский дистрибьютор; идентичная геометрия и принцип регулировки |
| Прямая замена | XCPC | BC / BFC | Та же размерная линейка 2000/3000/4000; совместимые сменные фильтр-элементы |
Индекс в артикуле (2000/3000/4000) определяет типоразмер: 2000 = G1/4, 3000 = G3/8, 4000 = G1/2. Все перечисленные бренды используют ту же систему — замена производится один к одному без адаптеров и изменения монтажа.
Применение
- Подготовка воздуха непосредственно перед группой клапанов или цилиндров — AFC/BFC устанавливается в точке потребления, а не только на входе в шкаф; это исключает попадание конденсата и частиц, накапливающихся в длинных трубопроводах.
- Пневматические станции с разными давлениями — регулятор AFC позволяет задать давление 2–4 бар для привода конкретного цилиндра, не снижая давление в общей сети 6–8 бар.
- Небольшие автономные пневматические узлы — оберег-клапан, один-два цилиндра: компактный AFC занимает минимум места и совмещает функции фильтрации и регулировки.
- Сервисные точки на крупных линиях — каждая подлиния (зона A, зона B) получает свой AFC с независимой настройкой давления, что упрощает балансировку и диагностику.
- Мобильное оборудование и переносные инструменты — компрессорные установки, пневматические гайковёрты, пескоструйное оборудование: AFC защищает инструмент от загрязнённого воздуха и нестабильного давления.
Монтаж
- Ориентация: стрелка по потоку. Воздух входит в порт, помеченный стрелкой (обычно левый). Обратная установка — распространённая ошибка, при которой фильтр не работает: конденсат попадает в регулятор.
- Крепление. Используйте штатный кронштейн или DIN-рейку. Монтируйте вертикально чашей фильтра вниз — это обеспечивает гравитационный дренаж конденсата. Горизонтальная установка допустима, но требует более частого обслуживания.
- Подключение трубопровода. Порты G (параллельная резьба BSP): применяйте PTFE-ленту (2–3 слоя) или анаэробный герметик. Момент затяжки: G1/4 — 15 Н·м, G3/8 — 20 Н·м, G1/2 — 25 Н·м.
- Настройка давления. Поднимите и поверните регулировочную рукоятку (разблокировка). Вращайте по часовой стрелке для увеличения давления; контролируйте по встроенному манометру. Нажмите рукоятку вниз для фиксации.
- Дренаж конденсата. При ручном дренаже — поверните кнопку слива в нижней части чаши. При автоматическом поплавковом дренаже (опция) — убедитесь, что дренажная трубка выведена в отстойник или наружу шкафа.
Заказ и замена
WAALPC AFC/BFC и AirTAC AFC/BFC / NBPT AFC / SNS SNS-BFC / E.MC AEFC / XCPC BFC — прямые аналоги. Сменный фильтр-элемент (5 мкм стандарт, 0.3 мкм ultra) унифицирован между брендами для одного типоразмера. Замену производите при: невозможности поддержать заданное давление (износ регулирующего клапана), загрязнении сменного элемента (ΔP > 0.1 МПа), растрескивании поликарбонатной чаши (воздействие органических растворителей). Плановая замена фильтр-элемента — каждые 6–12 месяцев в зависимости от качества воздуха.
