AR-YCB31

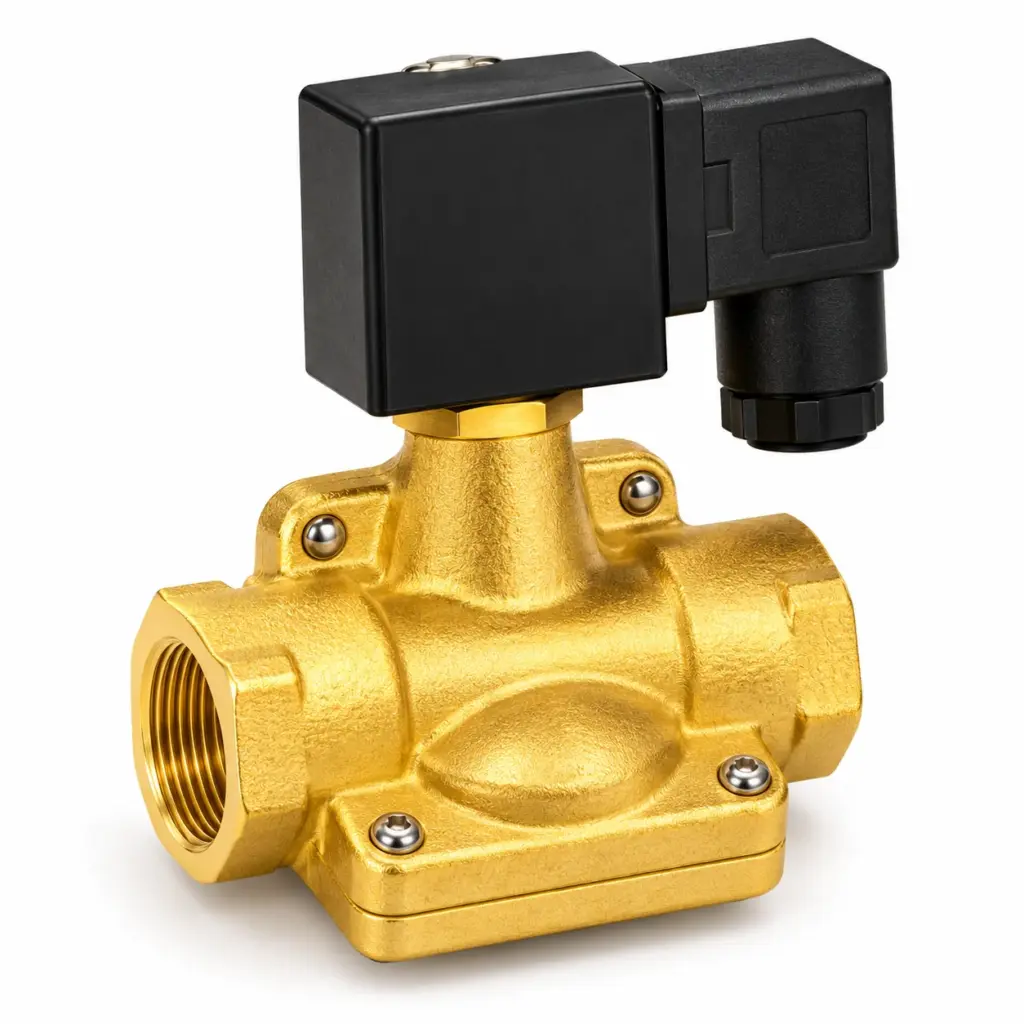

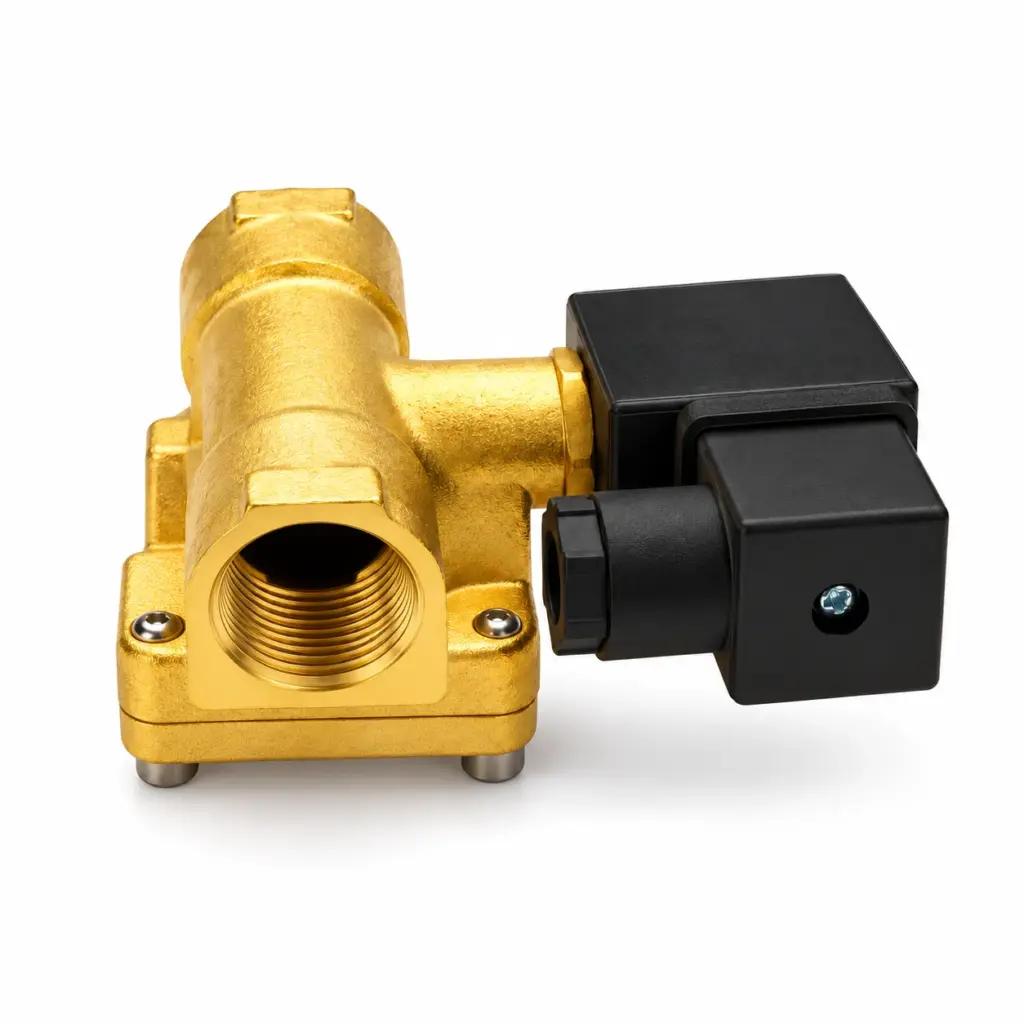

Клапан электромагнитный (соленоидный) AR-YCB31

Name: Клапан электромагнитный (соленоидный) AR-YCB31
Brand: WAALPC
SKU: AR-YCB31
Availability: InStock

Клапан электромагнитный (соленоидный) латунный 2/2 WAALPC AR-YCB31 — нормально закрытый, непрямого действия, внутренняя резьба G1/4–G2, давление до 1,6 МПа (16 бар), катушка AC220V, DC24V или DC12V. Ищете чужой код? Введите его в поле «Ваш код изделия» выше — подберём наш артикул.

Артикулы серии: AR-YCB31-08-AC220V, AR-YCB31-20-AC220V, AR-YCB31-50-AC220V (всего 25 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 3 190 ₽ Выбрать исполнение

Клапан электромагнитный (соленоидный) AR-YCB31 WAALPC AR-YCB31

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 3–5 недель

Ключевые характеристики

Производитель

WAALPC

Тип

Клапан электромагнитный латунный 2/2 НЗ, непрямого действия (мембранный)

Напряжение

AC220V

Рабочее давление

до 1,6 МПа (16 бар)

Присоединение

внутренняя резьба G1/4–G2

Материал корпуса

Латунь

Артикул: AR-YCB31-15-AC220V

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Чертёж

Документы

Электромагнитный клапан AR-YCB31

Двухходовой нормально закрытый (НЗ) соленоидный клапан непрямого действия в латунном корпусе. Катушка открывает малый управляющий канал, а основной проход открывает мембрана за счёт давления самой среды — так клапан держит давление до 1,6 МПа (16 бар) на проходах до G2. Присоединение — внутренняя резьба G. Катушка на выбор — AC220V, DC24V или DC12V, со штекерным разъёмом; цена от напряжения не зависит.

Артикул собирается из кода серии, условного прохода и напряжения катушки: AR-YCB31-08 — G1/4, AR-YCB31-10 — G3/8, AR-YCB31-15 — G1/2, AR-YCB31-20 — G3/4, AR-YCB31-25 — G1, AR-YCB31-32 — G1¼, AR-YCB31-40 — G1½, AR-YCB31-50 — G2; в конце — напряжение: AR-YCB31-15-AC220V, AR-YCB31-15-DC24V, AR-YCB31-15-DC12V.

Где применяют

Подача и отсечка воды, сжатого воздуха и маловязкого масла (до 20 сСт) по сигналу системы управления: компрессорные и насосные установки, линии охлаждения, мойки, технологические линии. Температура среды −5…+80 °C, уплотнение NBR.

Важно при подборе

Клапан непрямого действия открывается только при перепаде давления на нём: изготовители клапанов серии 0927 указывают нижний предел 0,03–0,07 МПа. Для работы с нулевого давления нужен клапан прямого действия — например, PU220 (0–1,0 МПа, G1/8–G1).

Совместимые аналоги

Совместимый аналог клапанов SNS 0927-200, 0927-300, 0927-400, 0927-500, 0927-600, 0927-700 и Zita 0927000, 0927100, 0927200. У SNS это присоединения от G1/2 до G2, нормально закрытые; у Zita — G1/4, G3/8 и G1/2, латунные 2/2 НЗ непрямого действия до 1,6 МПа. Катушки у нас — AC220V, DC24V и DC12V; исполнений на 110 В переменного тока, как у SNS и Zita, нет.

Совместимость с импортными аналогами

Совместимый аналог — SNS 0927-200; ZITA 0927000 (совпадают присоединительные и установочные размеры, серия AR-YCB31).

Как расшифровать артикул AR-YCB31?

Формат: AR-YCB31-{присоединение (порт)}

AR-YCB31 — серия
Присоединение (порт): G1/4 / G3/8 / G1/2 / G3/4 / G1 / G1¼ / G1½ / G2

Пример: AR-YCB31-08

Категории: Клапаны электромагнитные соленоидные · Латунные электромагнитные клапаны

Какой совместимый аналог у серии AR-YCB31 по артикулу импортной детали?

AR-YCB31: 8 импортных обозначений → 8 наших артикулов; марки: SNS, ZITA. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
AR-YCB31-08-AC220V	Ø8 мм, G1/4	3 500 ₽	—	ZITA 0927000
AR-YCB31-10-AC220V	Ø10 мм, G3/8	3 500 ₽	—	ZITA 0927100
AR-YCB31-15-AC220V	Ø15 мм, G1/2	3 190 ₽	—	SNS 0927-200 · ZITA 0927200
AR-YCB31-20-AC220V	Ø20 мм, G3/4	5 170 ₽	—	SNS 0927-300
AR-YCB31-25-AC220V	Ø25 мм, G1	6 050 ₽	—	SNS 0927-400
AR-YCB31-32-AC220V	Ø32 мм, G1¼	10 190 ₽	—	SNS 0927-500
AR-YCB31-40-AC220V	Ø40 мм, G1½	11 140 ₽	—	SNS 0927-600
AR-YCB31-50-AC220V	Ø50 мм, G2	14 640 ₽	—	SNS 0927-700

Совместимо с ZITA 0927000

Совместимый аналог — наш AR-YCB31-08-AC220V, Ø8 мм, G1/4. Цена 3 500 ₽, поставка 3–5 недель.

Совместимо с ZITA 0927100

Совместимый аналог — наш AR-YCB31-10-AC220V, Ø10 мм, G3/8. Цена 3 500 ₽, поставка 3–5 недель.

Совместимо с SNS 0927-200

Совместимый аналог — наш AR-YCB31-15-AC220V, Ø15 мм, G1/2. Цена 3 190 ₽, поставка 3–5 недель.

Тот же типоразмер у других брендов: ZITA 0927200

Совместимо с SNS 0927-300

Совместимый аналог — наш AR-YCB31-20-AC220V, Ø20 мм, G3/4. Цена 5 170 ₽, поставка 3–5 недель.

Совместимо с SNS 0927-400

Совместимый аналог — наш AR-YCB31-25-AC220V, Ø25 мм, G1. Цена 6 050 ₽, поставка 3–5 недель.

Совместимо с SNS 0927-500

Совместимый аналог — наш AR-YCB31-32-AC220V, Ø32 мм, G1¼. Цена 10 190 ₽, поставка 3–5 недель.

У AR-YCB31: полное совпадение, включая исполнение, — 0, совпадение по размеру (исполнение сверяется) — 8. Нет вашего номера AR-YCB31? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Латунные электромагнитные клапаны» ближе к AR-YCB31 по цене?

AR-YCB31, от 3 190 ₽. В разделе «Латунные электромагнитные клапаны» 77 позиций.

Клапан электромагнитный SLG5404 — латунный 2/2, высокотемпературныйот 6 260 ₽Электромагнитные клапаны 2W для воды, воздуха, масла и газаот 1 220 ₽Клапан электромагнитный 2L — латунный 2/2, G3/8–G2, 0,1–1,5 МПаот 8 520 ₽

Весь раздел — 77 позиций →

Каким импортным обозначениям соответствует AR-YCB31?

AR-YCB31: 9 импортных обозначений в 2 семействах (SNS, ZITA). Примеры соответствий: SNS 0927-200 → AR-YCB31-15-AC220V (3 190 ₽); SNS 0927-300 → AR-YCB31-20-AC220V (5 170 ₽); ZITA 0927000 → AR-YCB31-08-AC220V (3 500 ₽); ZITA 0927100 → AR-YCB31-10-AC220V (3 500 ₽).

SNS AR-YCB31 6 обозначений
ZITA AR-YCB31 3 обозначения

Что покупают вместе с AR-YCB31?

AR-YCB31: 24 исполнения от 3 190 ₽, размеры: 08, 10, 15, 20, 25, 32, 40, 50. Ряд цен серии: от 3 190 ₽ (AR-YCB31) до 14 640 ₽ (AR-YCB31-50-DC24V). Цена по типоразмерам: 15 — от 3 190 ₽; 08 — от 3 500 ₽; 10 — от 3 500 ₽; 20 — от 5 170 ₽; 25 — от 6 050 ₽; 32 — от 10 190 ₽; 40 — от 11 140 ₽; 50 — от 14 640 ₽.

Фитинги Пневмотрубки Подготовка воздуха

Разделы подобраны для серии AR-YCB31.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения AR-YCB31?

В каталоге 25 исполнений AR-YCB31 с ценой: от 3 190 ₽ (AR-YCB31) до 14 640 ₽ (AR-YCB31-50-DC24V). По ряду: AR-YCB31 — 3 190 ₽, AR-YCB31-15-DC24V — 3 190 ₽, AR-YCB31-08-DC24V — 3 500 ₽, AR-YCB31-10-DC24V — 3 500 ₽, AR-YCB31-20-DC24V — 5 170 ₽, AR-YCB31-25-DC24V — 6 050 ₽, AR-YCB31-32-DC24V — 10 190 ₽, AR-YCB31-40-DC24V — 11 140 ₽.

Какие типоразмеры есть у AR-YCB31?

У AR-YCB31 8 типоразмеров: 8, 10, 15, 20, 25, 32, 40, 50. По размерам: типоразмер 8 — 3 исполнения, от 3 500 ₽; типоразмер 10 — 3 исполнения, от 3 500 ₽; типоразмер 15 — 3 исполнения, от 3 190 ₽; типоразмер 20 — 3 исполнения, от 5 170 ₽; типоразмер 25 — 3 исполнения, от 6 050 ₽; типоразмер 32 — 3 исполнения, от 10 190 ₽; типоразмер 40 — 3 исполнения, от 11 140 ₽; типоразмер 50 — 3 исполнения, от 14 640 ₽.

Каким импортным артикулам соответствуют исполнения AR-YCB31?

Совместимый аналог по артикулу: SNS 0927-200 → AR-YCB31-15-AC220V; SNS 0927-300 → AR-YCB31-20-AC220V; SNS 0927-400 → AR-YCB31-25-AC220V; SNS 0927-500 → AR-YCB31-32-AC220V; SNS 0927-600 → AR-YCB31-40-AC220V; SNS 0927-700 → AR-YCB31-50-AC220V; ZITA 0927000 → AR-YCB31-08-AC220V; ZITA 0927100 → AR-YCB31-10-AC220V; ZITA 0927200 → AR-YCB31-15-AC220V. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии AR-YCB31?

Тип: Клапан электромагнитный 2/2, нормально закрытый (НЗ), непрямого действия, мембранный; Корпус: Латунь; Присоединение: Внутренняя резьба G1/4, G3/8, G1/2, G3/4, G1, G1¼, G1½, G2; Рабочее давление: до 1,6 МПа (16 бар); Рабочая среда: Вода, воздух, масло до 20 сСт; Температура среды: −5…+80 °C; Уплотнение: NBR; Напряжение катушки: AC220V, DC24V, DC12V.

Какие особенности у серии AR-YCB31?

AR-YCB31 — латунный клапан 2/2 непрямого действия: катушка открывает управляющий канал, основной проход открывает мембрана давлением среды, поэтому для срабатывания нужен перепад давления (у клапанов серии 0927 изготовители указывают от 0,03–0,07 МПа). Верхний предел — 1,6 МПа (16 бар). Артикул: AR-YCB31, условный проход и напряжение катушки — от AR-YCB31-08 (G1/4) до AR-YCB31-50 (G2), катушки AC220V, DC24V, DC12V по одной цене. Резьба присоединения внутренняя G.
