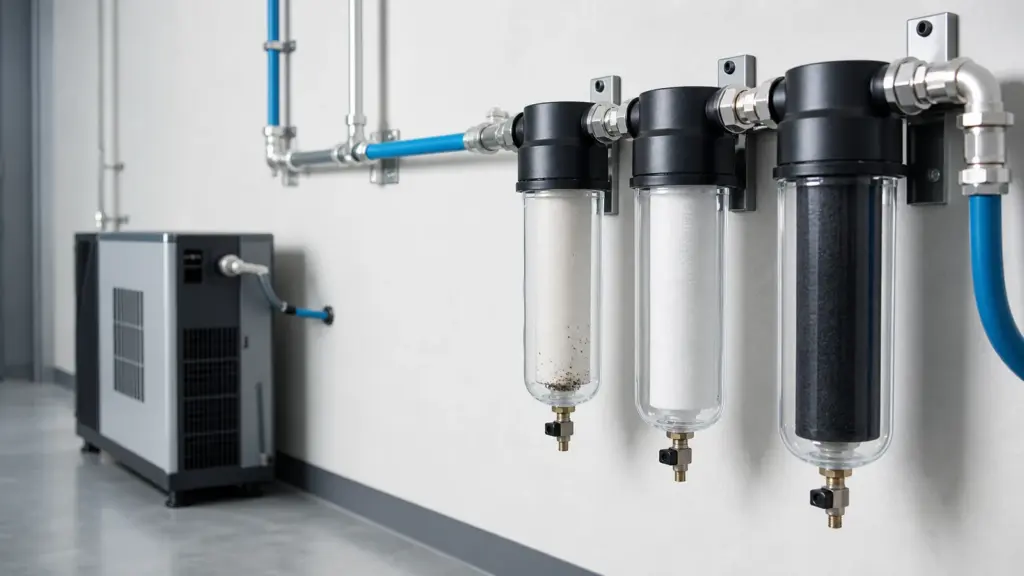

ISO 8573-1 — международный стандарт, который делит сжатый воздух на классы чистоты по трём независимым параметрам: твёрдые частицы (класс 0–7), содержание воды/точка росы (0–9) и остаточное масло (0–4). Запись вида «ISO 8573-1:2010 [1.4.1]» читается как «частицы класс 1, вода класс 4, масло класс 1». Чем меньше число — тем чище воздух.
Товары из статьи
Поставка всех позиций — 3–5 недель.
Какие три параметра задают класс чистоты воздуха?
| Позиция в записи | Параметр | Диапазон классов |
|---|---|---|
| 1-я цифра | Твёрдые частицы (размер/концентрация) | 0–7 |
| 2-я цифра | Вода (точка росы под давлением; классы 7–9 — жидкая вода) | 0–9 |
| 3-я цифра | Масло (аэрозоль, жидкость и пары) | 0–4 |
Пример: [1.4.1] — типичная общепромышленная пневматика; [1.2.1] — для покраски/пищевого; [0.x.0] — оговаривается отдельно (жёстче класса 1).
Для покрасочной камеры требования к чистоте воздуха свои — см. подготовку воздуха под ISO 8573.
Какие бывают классы ISO 8573-1 (полная таблица)?
Каждый из трёх параметров нормируется отдельной таблицей стандарта. Используйте конвертер единиц, если нужно перевести точку росы или давление в другую систему единиц.
Твёрдые частицы (1-я цифра, класс 0–7)
листайте таблицу вбок →
| Класс | 0,1–0,5 мкм, частиц/м³ | 0,5–1,0 мкм, частиц/м³ | 1,0–5,0 мкм, частиц/м³ | Массовая концентрация |
|---|---|---|---|---|
| 0 | По требованию заказчика — жёстче класса 1 | |||
| 1 | ≤ 20 000 | ≤ 400 | ≤ 10 | — |
| 2 | ≤ 400 000 | ≤ 6 000 | ≤ 100 | — |
| 3 | — | ≤ 90 000 | ≤ 1 000 | — |
| 4 | — | — | ≤ 10 000 | — |
| 5 | — | — | ≤ 100 000 | — |
| 6 | — | ≤ 5 мг/м³ | ||
| 7 | — | 5–10 мг/м³ | ||
Вода (2-я цифра, класс 0–9)
| Класс | Точка росы под давлением | Содержание воды (для классов без точки росы) |
|---|---|---|
| 0 | По требованию заказчика — жёстче класса 1 | |
| 1 | ≤ −70 °C | — |
| 2 | ≤ −40 °C | — |
| 3 | ≤ −20 °C | — |
| 4 | ≤ +3 °C | — |
| 5 | ≤ +7 °C | — |
| 6 | ≤ +10 °C | — |
| 7 | — | ≤ 0,5 г/м³ |
| 8 | — | 0,5–5,0 г/м³ |
| 9 | — | 5,0–10,0 г/м³ |
Масло (3-я цифра, класс 0–4)
| Класс | Общее содержание масла (аэрозоль, жидкость и пары) |
|---|---|
| 0 | По требованию заказчика — жёстче класса 1 |
| 1 | ≤ 0,01 мг/м³ |
| 2 | ≤ 0,1 мг/м³ |
| 3 | ≤ 1,0 мг/м³ |
| 4 | ≤ 5,0 мг/м³ |
| X | > 5,0 мг/м³ |
Как читать класс и выбирать?
- Сначала смотрят 2-ю цифру (вода) — она привязана к точке росы: класс 4 ≈ +3 °C точка росы, класс 3 ≈ −20 °C.
- 3-я цифра (масло) критична для пищевой, фармы, КИПиА, покраски.
- Схема многоступенчатой очистки и подбор по отраслям — в развёрнутой статье качество сжатого воздуха ISO 8573.
Зачем нормировать чистоту воздуха?
Сжатый воздух из компрессора всегда содержит три типа загрязнений: твёрдые частицы (пыль, продукты износа, окалину из ресивера и магистрали), влагу (конденсат и водяной пар) и масло (аэрозоль и пары из винтовой или поршневой группы). Каждый параметр влияет на оборудование по-своему, поэтому ISO 8573-1 и оценивает их раздельно: одна цифра не «перекрывает» другую. От частиц защищает базовый фильтр, от влаги — осушитель (фильтр с автодренажом сливает только уже выпавший конденсат), от масла — коалесцирующие ступени AFM (0,3 мкм) и AFD (0,01 мкм). Запись из трёх классов фиксирует требование к воздуху на конкретном участке и позволяет однозначно подобрать ступени подготовки воздуха — фильтры, осушитель, маслоотделитель.
Чем чище нужен воздух, тем дороже его получение: каждый «шаг» вниз по классу требует дополнительной ступени очистки и расхода энергии. Поэтому завышать требования невыгодно — для большинства пневмопривода (цилиндры, распределители, клапаны) хватает класса [1.4.1], а более жёсткие классы по воде резервируют для процессов, где воздух контактирует с продуктом или попадает в атмосферу цеха. Грамотный подбор начинается с воздушных фильтров нужной тонкости (на вводе магистрали — магистральный AFF; готовый блок AC содержит лубрикатор, который добавляет масло, поэтому при заданном классе масла его не ставят) и осушителя под целевую точку росы.
Как проверяют класс — методы измерения по частям ISO 8573?
ISO 8573-1 задаёт только классы, а не то, как их подтвердить. Проверка чистоты воздуха на площадке или у поставщика идёт по отдельным частям того же комплекса стандартов — каждая описывает свой метод контроля:
| Часть стандарта | Что измеряет | Параметр записи |
|---|---|---|
| ISO 8573-2 | Содержание масла в виде аэрозоля | 3-я цифра (масло) |
| ISO 8573-3 | Влажность (точка росы) | 2-я цифра (вода) |
| ISO 8573-4 | Твёрдые частицы, счётный метод — классы 0–5 | 1-я цифра (частицы) |
| ISO 8573-5 | Пары масла и органических растворителей | 3-я цифра (масло) |
| ISO 8573-6 | Газообразные загрязнения | отдельно, вне трёх основных цифр |
| ISO 8573-7 | Жизнеспособные микроорганизмы | отдельно (пищевая, фарма) |
| ISO 8573-8 | Твёрдые частицы, массовая концентрация — классы 6–7 | 1-я цифра (частицы) |
| ISO 8573-9 | Содержание воды в жидкой фазе | 2-я цифра (вода), классы 7–9 |
Практически важное следствие: классы частиц 0–5 и классы 6–7 проверяются разными методами (счётный ISO 8573-4 против массового ISO 8573-8) — при заказе протокола испытаний нужно указывать целевой класс, а не просто «проверьте частицы».
Какой ГОСТ действует сейчас (действующая редакция)?
В России классы чистоты сжатого воздуха нормирует ГОСТ Р ИСО 8573-1-2016 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты» — идентичен международному ISO 8573-1:2010, введён в действие с 1 декабря 2017 года взамен ГОСТ Р ИСО 8573-1-2005. Классы, пороги и порядок записи (частицы · вода · масло) в ГОСТ и ISO совпадают полностью — отдельного пересчёта не требуется, в проектной документации можно ссылаться на любой из двух.
Как подобрать класс по задаче на практике?
| Задача | Класс (частицы.вода.масло) | Ступень очистки |
|---|---|---|
| Общий пневмопривод (цилиндры, распределители, клапаны) | [1.4.1] | фильтр 5 мкм + рефрижераторный осушитель + AFM → AFD + угольная ступень (одна AFM даёт только класс масла 3) |
| Окраска, распыление | [1.2.1] | те же ступени, но адсорбционный осушитель вместо рефрижераторного (точка росы −40 °C) |
| КИПиА, пневмоприводы на открытом воздухе | [1.3.1]; для приборного воздуха обычно [1.2.1] | адсорбционный осушитель (точка росы −20 °C для класса воды 3, −40 °C для класса 2); на улице точка росы должна быть ниже самой низкой температуры участка (для приборного воздуха ANSI/ISA-7.0.01 — на 10 °C ниже) |
| Пищевая, фармацевтика (контакт с продуктом) | [1.2.1] или жёстче + контроль по ISO 8573-7 | стерильный фильтр, отдельный контур |
Пример расчёта цепочки: для линии окраски обычно нужен класс масла не хуже 2 (≤ 0,1 мг/м³ по таблице выше). Одной ступени WAALPC AFM для этого мало: это коалесцирующий фильтр 0,3 мкм с остаточным маслом до 1 мг/м³, то есть класс 3. Следом ставят микро-туманоотделитель WAALPC AFD (0,01 мкм, до 0,1 мг/м³ — класс 2; со свежим элементом — до 0,01 мг/м³). Обе ступени снимают аэрозоль, но не снижают точку росы — за неё отвечает отдельно адсорбционный осушитель до −40 °C (класс воды 2). Одна ступень «под класс» не работает — потребуется полная цепочка: фильтр 5 мкм, коалесцирующие AFM → AFD и осушитель; перед адсорбционным осушителем коалесцирующие ступени ставят обязательно — масло отравляет адсорбент, а после осушителя ставят фильтр от пыли адсорбента. Если задан класс масла 1, как в [1.2.1] из таблицы, после осушителя добавляют угольную ступень.
Какие вопросы задают чаще всего?
Что значит запись 1.4.1 по ISO 8573?
Частицы — класс 1, вода — класс 4, масло — класс 1.
Сколько всего классов в ISO 8573-1?
По частицам 0–7, по воде 0–9, по маслу 0–4; каждый параметр оценивается отдельно. Есть и класс X — загрязнение выше последней границы шкалы (для масла более 5 мг/м³).
Какой класс нужен для обычной пневматики?
Чаще достаточно [1.4.1]; для краски/пищевого — чище по воде, например [1.2.1].
В каком порядке записываются цифры классов?
Строго по порядку: первая цифра — твёрдые частицы, вторая — вода (точка росы), третья — масло. Например, в записи [1.2.1] вода нормирована жёстче (класс 2), чем в [1.4.1].
Чем класс 0 отличается от остальных?
Класс 0 — самый жёсткий: его числовые границы по соответствующему параметру оговариваются отдельно и должны быть строже, чем у класса 1. Он не означает нулевого содержания загрязнений: в заявке называют параметр и конкретное предельное значение.
Действует ли в России отдельный ГОСТ или используют только ISO 8573?
Действует ГОСТ Р ИСО 8573-1-2016 — идентичен ISO 8573-1:2010, классы и пороги полностью совпадают. Ссылаться можно на любой из двух документов.
Как подтвердить класс на практике, а не по паспорту компонента?
Отдельным замером по соответствующей части стандарта: масло — по ISO 8573-2/5, влажность — по ISO 8573-3, частицы — по ISO 8573-4 (классы 0–5) или ISO 8573-8 (классы 6–7). Паспорт фильтра или осушителя — не то же самое, что протокол испытаний воздуха в конкретной точке магистрали.
