Подбор замены Festo DSNU (ISO 6432): WAALPC-аналоги по Ø8-25

Серия Festo DSNU — это круглый мини-пневмоцилиндр одностороннего и двустороннего действия с резьбовыми концами по стандарту ISO 6432. До 2022 года DSNU стоял на десятках тысяч российских установок: подача заготовок, упоры, прижимы, отсечки на конвейерах, простейшие толкатели. После ухода Festo с прямых поставок инженеры ищут совместимый аналог DSNU, который встанет на штатный кронштейн без переделки посадочного места.

В этой статье разбираем, чем именно Festo DSNU отличается от других мини-цилиндров, какие диаметры серии WAALPC MA и MI обеспечивают функциональную совместимость по ISO 6432, и как корректно подобрать замену по монтажу, ходу и присоединительной резьбе. Все артикулы и размеры даны по официальным каталогам производителей.

Что такое Festo DSNU и почему его так часто меняют

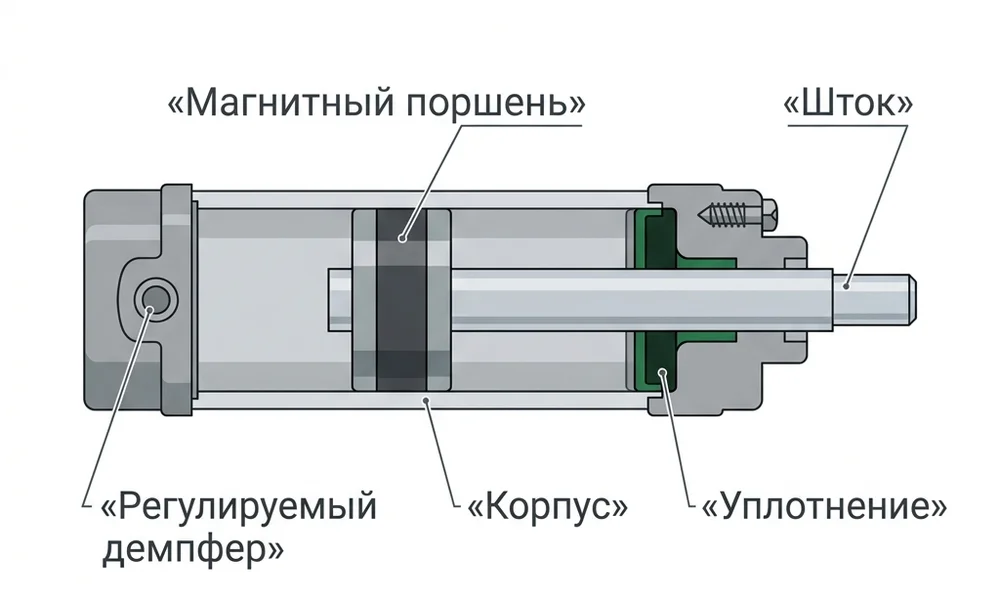

DSNU — это пневмоцилиндр с круглым корпусом из анодированного алюминия или нержавеющей стали, диаметром поршня 8, 10, 12, 16, 20, 25 и 32 мм. Стандартный ход — от 10 до 500 мм. Конструктивно DSNU полностью соответствует ISO 6432: резьбовые концы на торцах корпуса, резьба штока по той же серии, фиксированные монтажные размеры между торцами. Это значит, что при замене на любой другой цилиндр стандарта ISO 6432 совпадают четыре критичные величины: диаметр поршня, ход, резьба штока и расстояние между торцами при втянутом штоке.

Festo DSNU выпускается в нескольких исполнениях:

• DSNU-…-PPV-A — регулируемое пневматическое демпфирование в обоих концах хода + магнитный поршень;
• DSNU-…-P-A — упругое демпфирование (без регулировки) + магнитный поршень;
• DSNU-S — короткое исполнение со стандартным демпфированием.

Важно про код: суффикс -A в конце артикула означает магнитный поршень — это не отдельная серия, а опция поверх типа демпфирования (PPV, P). Магнит нужен для бесконтактных датчиков положения; отдельного исполнения «DSNU-PA» у Festo нет.

Магнитный поршень есть практически во всех современных DSNU, потому что без него невозможно поставить датчики положения SMT/SME. На российских производствах конкретно эта опция нужна почти всегда — именно поэтому при подборе аналога DSNU важно сразу проверить, что у замены тоже есть магнитное исполнение и совместимый паз под датчик.

Где DSNU стоит на российских заводах

По данным наших подборов за 2024-2026 годы, Festo DSNU чаще всего встречается в трёх сценариях. Первый — простые тактовые операции в пищевой и упаковочной промышленности: отсечка, упор, толкатель, подача этикетки. Второй — мелкая сборка в электронике и приборостроении, где нужен ход 10-50 мм при диаметре 8-16 мм. Третий — пневмоавтоматика на лабораторных и испытательных стендах, где DSNU выбирали из-за качества обработки штока и стабильности характеристик.

Во всех трёх сценариях критичны не «бренд» и не материал поршня, а именно стандарт ISO 6432: посадочные кронштейны, проушины, вилки и шарниры покупались под этот стандарт и менять их вместе с цилиндром экономически бессмысленно.

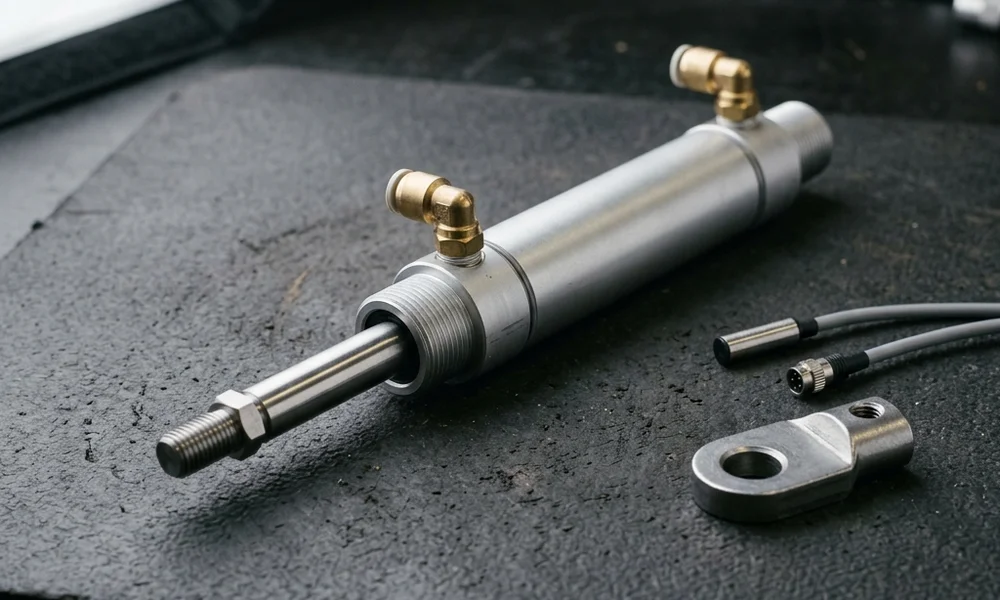

Стандарт ISO 6432: что должен знать инженер при подборе

ISO 6432 фиксирует геометрию мини-цилиндра с круглым корпусом и резьбовыми концами. Для подбора важны следующие размеры:

Ø поршня	Резьба корпуса	Резьба штока	Размер «под ключ»
8 мм	M12×1,25	M4	7 мм
10 мм	M12×1,25	M4	7 мм
12 мм	M16×1,5	M6	10 мм
16 мм	M16×1,5	M6	10 мм
20 мм	M22×1,5	M8	13 мм
25 мм	M22×1,5	M10×1,25	17 мм

Ø поршня	Резьба корпуса	Резьба штока	Размер «под ключ» на штоке
8 мм	M12×1,25	M4	7 мм
10 мм	M12×1,25	M4	7 мм
12 мм	M16×1,5	M6	10 мм
16 мм	M16×1,5	M6	10 мм
20 мм	M22×1,5	M8	13 мм
25 мм	M22×1,5	M10×1,25	17 мм

Любой цилиндр, выполненный по ISO 6432, должен попадать в эту таблицу. Если в каталоге стороннего производителя резьба корпуса для Ø20 указана как M20 или M24 — это не ISO 6432, а собственный «псевдо-стандарт». На штатный кронштейн от DSNU такой цилиндр не встанет.

WAALPC MA и MI выполняют все шесть строк таблицы. Это значит, что при заказе пневмоцилиндра WAALPC MA-20×100-CA с магнитным поршнем покупатель получает изделие, которое механически встанет на место Festo DSNU-20-100-PPV-A без дополнительных переходников.

Ход поршня и его допуски

ISO 6432 не фиксирует жёстко длину хода — её определяет производитель. Festo DSNU выпускается с шагом хода 5, 10, 15, 20, 25 мм и далее с шагом 25 или 50 мм. WAALPC MA придерживается того же шага хода, что даёт возможность подобрать аналог DSNU «один-в-один» по длине корпуса.

Допуск на ход у Festo DSNU составляет +1,5/-0,5 мм (для хода до 100 мм), у WAALPC MA — +1,5/-0,5 мм для аналогичного диапазона. Для большинства промышленных задач это идентичные параметры.

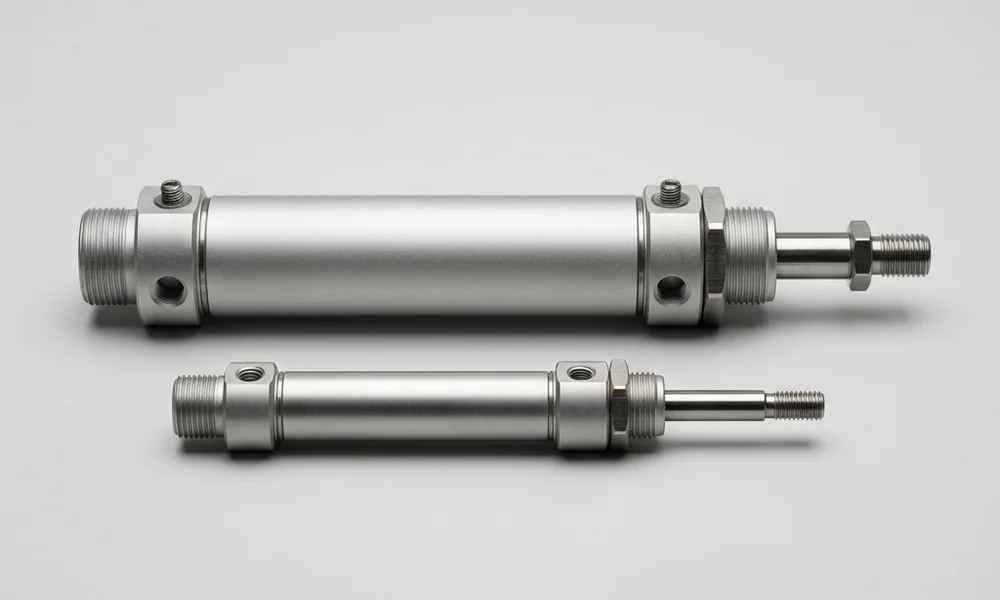

WAALPC MA и MI: какая серия закрывает какие диаметры DSNU

В каталоге WAALPC аналог Festo DSNU реализован двумя сериями:

• MA — основной круглый ISO 6432-цилиндр диаметром 12, 16, 20, 25, 32, 40 мм с магнитным поршнем и регулируемым демпфированием;
• MI — компактная мини-версия диаметром 8, 10, 12, 16 мм для лёгких задач (короткие ходы, малое усилие).

В диапазоне Ø12 и Ø16 серии пересекаются — выбор делается по требуемому ходу. MI рассчитан на ход до 100 мм, MA — до 500 мм. Если у заказчика стоит Festo DSNU-16-200-PPV-A, корректный аналог — WAALPC MA-16×200-CA, не MI.

WAALPC MA: основная рабочая серия

MA выполнен из анодированного алюминиевого корпуса (для Ø12-40), штока из нержавеющей стали 1.4305 (аналог AISI 303), с уплотнениями из NBR. Рабочее давление от 1 до 10 бар, температура от -20 до +80 °C. Эти параметры идентичны Festo DSNU и достаточны для любого штатного применения.

Серия MA выпускается в исполнениях с одной или двумя проушинами, с задней резьбой под кронштейн ISO 6432-MR1, MR2, с фланцем по ISO 6431. Все варианты опционные через суффикс артикула — конструкция модульная.

WAALPC MI: компактная мини-серия

MI — это укороченное исполнение, рассчитанное на ход 5-100 мм. Габариты по торцам меньше, чем у MA, но монтажные резьбы те же, поэтому MI можно ставить на штатный кронштейн DSNU при условии, что длина цилиндра не критична для компоновки.

MI делают в Ø8 и Ø10, где у MA нет исполнения — это закрывает нижний край диапазона DSNU. Если на установке стоит Festo DSNU-10-25-P-A, единственным корректным аналогом будет MI-10×25-CA.

Таблица соответствия Festo DSNU ↔ WAALPC MA/MI

Ниже — таблица аналогов по типовым артикулам Festo DSNU и совместимым WAALPC MA/MI. Все позиции проверены по монтажным размерам, резьбе и диаметру штока.

Festo DSNU	WAALPC аналог	Ø поршня	Ход, мм	Магнит	Демпфер
DSNU-8-10-P-A	MI-8×10-CA	8	10	да	упругий
DSNU-8-25-P-A	MI-8×25-CA	8	25	да	упругий
DSNU-10-25-P-A	MI-10×25-CA	10	25	да	упругий
DSNU-10-50-P-A	MI-10×50-CA	10	50	да	упругий
DSNU-12-25-PPV-A	MA-12×25-CA	12	25	да	регулируемый
DSNU-12-50-PPV-A	MA-12×50-CA	12	50	да	регулируемый
DSNU-12-100-PPV-A	MA-12×100-CA	12	100	да	регулируемый
DSNU-16-25-PPV-A	MA-16×25-CA	16	25	да	регулируемый
DSNU-16-50-PPV-A	MA-16×50-CA	16	50	да	регулируемый
DSNU-16-100-PPV-A	MA-16×100-CA	16	100	да	регулируемый
DSNU-16-200-PPV-A	MA-16×200-CA	16	200	да	регулируемый
DSNU-20-25-PPV-A	MA-20×25-CA	20	25	да	регулируемый
DSNU-20-50-PPV-A	MA-20×50-CA	20	50	да	регулируемый
DSNU-20-100-PPV-A	MA-20×100-CA	20	100	да	регулируемый
DSNU-20-160-PPV-A	MA-20×160-CA	20	160	да	регулируемый
DSNU-20-200-PPV-A	MA-20×200-CA	20	200	да	регулируемый
DSNU-25-50-PPV-A	MA-25×50-CA	25	50	да	регулируемый
DSNU-25-100-PPV-A	MA-25×100-CA	25	100	да	регулируемый
DSNU-25-160-PPV-A	MA-25×160-CA	25	160	да	регулируемый
DSNU-25-250-PPV-A	MA-25×250-CA	25	250	да	регулируемый

Артикул WAALPC читается так: серия (MA или MI), Ø×ход в мм, опция: C — магнитный поршень, A — регулируемое демпфирование (для MA). Опция S добавляется для исполнений из нержавеющей стали.

Если у вас другой типоразмер DSNU

Festo DSNU выпускался в Ø32 и с ходом до 500 мм. WAALPC MA полностью закрывает Ø32 (артикул MA-32×ход-CA) и ход до 500 мм. Если вам нужен аналог DSNU с нестандартным ходом (например, 175 мм или 350 мм), напишите код полностью — мы подберём ближайший типоразмер и согласуем шаг хода по факту.

Что важно проверить перед заказом DSNU-аналога

При покупке DSNU инженеры часто упускают три момента, которые потом приводят к переделке. Проверяйте их сразу:

1. Магнитное исполнение. Если в коде DSNU есть суффикс -A после хода — это магнитный поршень. На замену нужен только цилиндр с магнитом (WAALPC MA с опцией C). Без магнита датчики SMT/SME не сработают, а заменить поршень в собранном цилиндре нельзя.
2. Тип демпфирования. Festo DSNU с регулируемым демпфированием (-PPV-A) — это базовое исполнение для нагрузок выше нескольких сотен грамм. Если поставить взамен цилиндр с упругими демпферами, при разгоне массы в 1 кг и более удар на крышку сократит ресурс в 2-3 раза. Аналог должен быть с регулируемым демпфером.
3. Тип крепления. ISO 6432 фиксирует только резьбу на торцах. Сами кронштейны — отдельные изделия (вилка, лапа, фланец, проушина). Если штатный кронштейн вы оставляете — замены под него не требуется. Если кронштейн тоже нужен — заказывайте его одновременно с цилиндром, чтобы не было простоя.

Также проверьте по чертежу установки рабочую среду: для смазанного сжатого воздуха подходит и MA, и MI; для сухого — обязательно уточняйте при заказе, потому что некоторые исполнения требуют доуплотнения штока.

Сроки и наличие

Серии WAALPC MA в типоразмерах Ø12-25 и MI в типоразмерах Ø8-16 — со склада Москва на ходовые ходы (25, 50, 100 мм). Для нестандартных ходов и для Ø32-40 серии MA — отгрузка от 2 недель напрямую от производителя.

Цены на DSNU-аналоги WAALPC ниже Festo DSNU в 2-3 раза при сопоставимом классе. По нашему кейсу подбора замены для линии упаковочного оборудования (76 позиций пневматики, включая 14 DSNU разных диаметров), общая стоимость аналогов составила 845 283 ₽ против ≈2,03 млн ₽ за оригинал Festo — экономия ×2,4 при закрытии 63 позиций из 76 на момент сделки.

Как подобрать аналог DSNU под ваш список

Если у вас на руках список артикулов Festo DSNU, не нужно расшифровывать его самостоятельно. Корректный подбор требует одновременно учесть диаметр, ход, тип демпфирования, наличие магнита и тип крепления — ошибка в любой строке приведёт к нерабочей замене.

Стандартный регламент работы по подбору в CORNETA:

1. Вы присылаете список артикулов (Excel, PDF, фото шильдиков — любой формат) на почту или в форму запроса.
2. Мы возвращаем таблицу с аналогами по 5 категориям (цилиндры, распределители, клапаны, фитинги, БПВ), с указанием цены, срока и комментариев по совместимости.
3. После подтверждения позиций выставляем счёт от ИП Ибрагимова Светлана Анатольевна, ОГРНИП 326774600021773.

Стандартный срок подбора — 1 рабочий день. Для списков от 50 позиций — до 3 рабочих дней.

Подробнее о процессе подбора и форме запроса — на странице «Подбор замены импортной пневматики».

Часто задаваемые вопросы

Подойдёт ли WAALPC MA взамен Festo DSNU на штатный кронштейн? Да, при совпадении диаметра поршня. Оба цилиндра выполнены по ISO 6432 — это означает идентичную резьбу корпуса (M12×1,25 для Ø8-10, M16×1,5 для Ø12-16, M22×1,5 для Ø20-25). Штатный кронштейн (MR1, MR2, фланец, проушина) подходит без доработки.

В чём разница между WAALPC MA и MI? MI — компактная серия с ходом до 100 мм, закрывает Ø8 и Ø10, которых нет у MA. MA — основная серия с ходом до 500 мм и регулируемым демпфированием, закрывает Ø12-40. В Ø12 и Ø16 серии пересекаются — выбираем по требуемому ходу.

Что значит «совместимый аналог», а не «прямая замена»? ISO 6432 фиксирует геометрию посадочных мест и резьбы — по ним совместимость полная. Это не означает, что цилиндры идентичны в каждом миллиметре корпуса или в каждой характеристике уплотнения. Для подавляющего большинства применений эта разница не влияет на работу, но называть это «прямой заменой» некорректно с точки зрения юридической чистоты сравнения.

Есть ли у WAALPC исполнение из нержавеющей стали? Да, серия MA выпускается в исполнении из стали 1.4404 (аналог AISI 316L) с уплотнениями FKM для пищевой и фармацевтической промышленности. Артикул содержит суффикс S — например, MA-20×100-CAS.

Какие датчики положения подходят к WAALPC MA/MI? Магнитные датчики стандарта C-slot (T-паз) — серия CS1 WAALPC или эквиваленты с трёхпроводным NPN/PNP-выходом. Конструкция паза совпадает с Festo SMT-/SME-стандартом по большинству типов, проверяйте по чертежу датчика.

Что дальше

Если на вашей установке стоят Festo DSNU и нужно их заменить — пришлите список артикулов. Подбор по 5 категориям с указанием совместимых аналогов WAALPC и сроков по складу занимает 1 рабочий день. Возвращаем готовую таблицу, по которой вы можете сразу выставить заявку в работу.

Связаться можно через форму на странице «Подбор замены импортной пневматики» или по телефонам 8-800 350-01-08 (звонок бесплатный) и +7 909 934-23-68.
