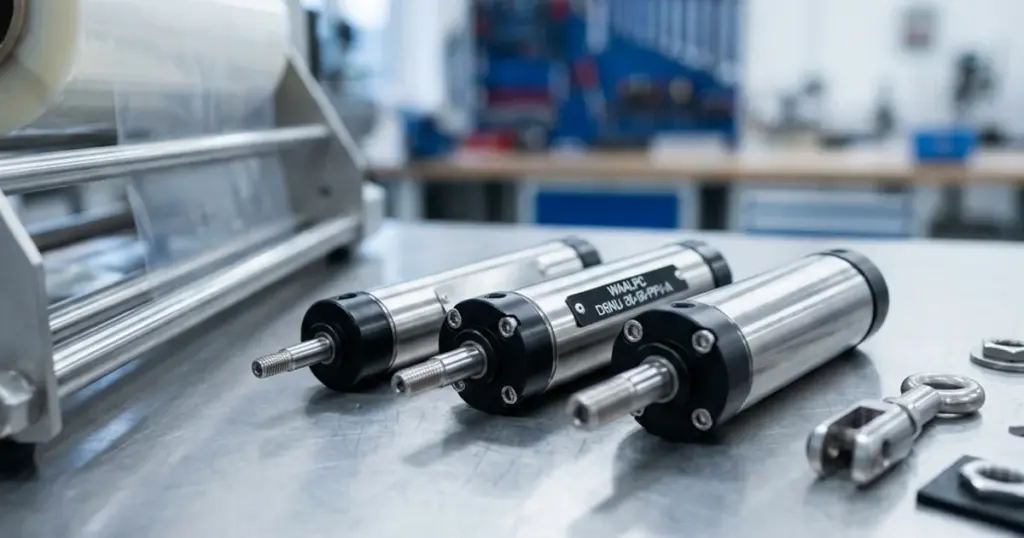

Аналог импортного мини-цилиндра DSNU по ISO 6432 — WAALPC DSNU/MAL

Аналог импортного мини-цилиндра DSNU по ISO 6432 — WAALPC DSNU/MAL

Мини-цилиндр DSNU — рабочая лошадка лёгкой автоматизации: упаковочные машины, медицинское оборудование, лабораторные стенды, сборочные позиции. ISO 6432 помогает сравнить базовые присоединительные размеры в своём диапазоне; возможность установки WAALPC DSNU или MAL определяют по чертежам конкретных исполнений. Разберём геометрию ISO 6432, отличия DSNU от MAL и алгоритм подбора аналога по списку артикулов.

Подобрать и купить пневмоцилиндры в каталоге →

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC DSNUWAALPC DSNUот 1 110 ₽DSNU-10-10-P
WAALPC MALWAALPC MALот 920 ₽MAL-16-25-CA
WAALPC DSBCWAALPC DSBCот 2 970 ₽DSBC-32-25-P
WAALPC DNCWAALPC DNCот 3 140 ₽DNC-32-25-P-A
WAALPC SIWAALPC SIот 2 950 ₽SI-32-25-P-A
Содержание статьи (8 разделов)
  1. Что такое ISO 6432 и где применяется DSNU?
  2. Чем отличаются мини-серии DSNU и MAL?
  3. Какая резьба и крепление у мини-цилиндра?
  4. Как подобрать аналог по списку артикулов?
  5. Какие типичные ошибки бывают при подборе аналога мини-цилиндра?
  6. Какие связанные материалы пригодятся?
  7. Какие вопросы задают чаще всего?
  8. Какой итог по подбору аналога мини-цилиндра по ISO 6432?

Что такое ISO 6432 и где применяется DSNU?

ISO 6432 задаёт присоединительные размеры мини-цилиндров Ø8–25 мм; материал корпуса, конструкцию, ход и опции определяет серия производителя. ISO 15552 задаёт присоединительные размеры более крупных профильных и шпильчатых цилиндров; паз датчика сверяют отдельно. У оригинала Festo DSNU резьба штока: M4 для Ø8–10, M6 для Ø12–16, M8 для Ø20, M10×1,25 для Ø25.

В нашем текущем каталоге WAALPC DSNU представлен диаметрами Ø10–63 мм, MAL — Ø16–40 мм. По ISO 6432 подбирают DSNU Ø10–25 и MAL Ø16–25; большие диаметры и переход между сериями сверяют по чертежам. Актуальные исполнения и сроки указаны в каталогах серий.

Где DSNU/MAL применяется на практике

Типовые сценарии: толкатели в упаковочных линиях (флоупак, картонеры), подъёмники маркировочных принтеров, прижимы в сборочных стендах, заслонки в дозирующих головках, направляющие в лабораторных манипуляторах. При выборе мини-цилиндра рассчитывают усилие для рабочего давления и нагрузки, затем проверяют ход, скорость и допустимую энергию остановки. ISO 6432 задаёт размеры, а пригодность для конкретного механизма проверяют отдельно. Для больших усилий диаметр и серию выбирают по нагрузке и рабочему режиму, рассматривая в том числе DSBC; большие поперечные нагрузки — цилиндр с направляющими (DFM или ADNGF) либо внешняя направляющая, подобранная по нагрузке и моменту.

Чем отличаются мини-серии DSNU и MAL?

листайте таблицу вбок →

Параметр Festo DSNU WAALPC DSNU WAALPC MAL
СтандартISO 6432 (Ø8–25); Ø32–63 вне ISO 6432ISO 6432 (Ø10–25); Ø32–63 вне ISO 6432ISO 6432 (Ø16–25); Ø32–40 вне ISO 6432
Диаметры8, 10, 12, 16, 20, 25, 32, 40, 50, 63 мм10, 12, 16, 20, 25, 32, 40, 50, 63 мм16, 20, 25, 32, 40 мм
Ходыпо каталогу Festo для диаметра и исполненияØ10: 10–100; Ø12: 10–200; Ø16–25: 10–500; Ø32–63: 25–500 ммпо каталогу MAL для диаметра и исполнения
Материал гильзыНержавейка AISI 304Нержавейка AISI 304Алюминиевый сплав
Резьба штокапо диаметру и исполнению Festoбазовые Ø10–25: M4 / M6 / M8 / M10; Ø32–63 — по паспортупо паспорту конкретного диаметра и исполнения
Магнитный поршеньопционально (-A)есть во всех исполнениях (-A повторяет обозначение)есть во всех исполнениях
ДемпфированиеP, PPV или PPS — по диаметру и исполнениюP или PPV — по полному артикулу; A обозначает магнитное исполнение для датчиковупругое, по паспорту исполнения
Давлениепо паспорту оригинала Festoдо 1,0 МПа (10 бар) по таблице завода; минимум по паспортуØ20–40: до 0,9 МПа (9 бар) по таблице завода; для Ø16 и минимума — по паспорту
Срок поставкиу поставщикасрок — в карточкеСрок — в карточке

В прайсе WAALPC две параллельные ветки: DSNU использует обозначение серии оригинала; значение опций WAALPC сверяют по его паспорту в диапазоне Ø10–63 мм (Ø10–25 по ISO 6432, Ø32–63 — расширение вне стандарта), MAL — это локальная номенклатура с акцентом на бо́льшие диаметры 16–40 мм: типоразмеры Ø16–25 выполнены по ISO 6432, а Ø32–40 лежат за пределами стандарта (ISO 6432 покрывает только Ø8–25). Для подбора аналога сначала подбирается DSNU, если нужного типоразмера нет — аналог с оговорками через MAL.

Какая резьба и крепление у мини-цилиндра?

Резьба штока по диаметру поршня

M4×0.7

Ø 8–10 мм

Нижний диапазон ISO 6432. У WAALPC DSNU каталог начинается с Ø10 (Ø8 в прайсе нет). Номинал резьбы M4; шаг 0,7 мм, допуск сверяют по чертежу.

M6×1.0

Ø 12–16 мм

Средний диапазон DSNU. Номинал резьбы M6; шаг 1 мм, допуск сверяют по чертежу.

M8×1.25

Ø 20 мм

Верхний диапазон DSNU. Номинал резьбы M8; шаг 1,25 мм, допуск сверяют по чертежу.

M10×1.25

Ø 25 мм

Старший типоразмер ISO 6432. Номинал резьбы M10; шаг 1,25 мм, допуск сверяют по чертежу.

По паспорту

MAL Ø 32–40 мм

Диаметры MAL Ø32–40 в нашем текущем каталоге находятся за пределами ISO 6432.

Аксессуары

Вилку штока, проушину, фланец и контргайку подбирают по резьбе и монтажным размерам конкретного цилиндра; обозначения принадлежностей у производителей различаются.

У базового Festo DSNU монтажная резьба с гайкой находится на передней крышке со стороны штока, сзади — проушина. Резьбу штока, крепления и размеры конкретного исполнения WAALPC сверяют по его чертежу; принадлежности подбирают отдельно.

  • Резьба штока: M4×0.7 для Ø8–10 мм; M6×1.0 для Ø12–16 мм; M8×1.25 для Ø20 мм; M10×1.25 для Ø25 мм. По WAAL Selection Manual 2025 у MAL Ø32 — M10×1,25, у Ø40 — M12×1,5; перед заказом сверяют чертёж исполнения.
  • Монтажная резьба передней крышки базового Festo DSNU: M12×1,25 для Ø8–10 мм; M16×1,5 для Ø12–16 мм; M22×1,5 для Ø20–25 мм. У аналога сверяют расположение и размер по чертежу.
  • Аксессуары: вилку штока, проушину, фланец, контргайку и кронштейн сверяют по каталогу производителя. Одного диаметра цилиндра или ссылки на ISO 6432 недостаточно для выбора принадлежности.

Где можно ошибиться при сверке резьбы

Резьбы M4 и M6 не совместимы. Перед заменой определите номинальный диаметр и шаг по маркировке и чертежу; штангенциркуль даёт предварительный замер с учётом допуска, а шаг проверяют резьбомером. Для базового Festo DSNU здесь приведены M4×0,7, M6×1, M8×1,25 и M10×1,25.

Как подобрать аналог по списку артикулов?

4 параметра для сверки и 3 категории аналога

  1. 1
    Диаметр поршня

    WAALPC DSNU Ø10–63 и MAL Ø16–40; по ISO 6432 сравнивают DSNU Ø10–25 и MAL Ø16–25, большие диаметры — по чертежам.

  2. 2
    Ход

    Ход определяют по полному артикулу и документации; у WAALPC DSNU доступный ряд зависит от диаметра (10–500 мм в пределах таблицы выше).

  3. 3
    Резьба штока

    Определите номинал и шаг по чертежу; предварительный замер штангенциркулем сверяют с допуском резьбы.

  4. 4
    Магнитный поршень

    У поставляемых нами цилиндров магнит есть; необходимость обратной связи и совместимость датчиков проверяют отдельно.

  5. 5
    Категории аналога

    Совместимый аналог DSNU / совместимый аналог с оговорками MAL / не наш профиль. Срок поставки указан в карточке.

Мини-цилиндры в действующих линиях стоят десятками — на одной упаковочной машине легко 20–30 позиций DSNU разных диаметров и ходов. При подборе аналога импорта самостоятельный разбор такого списка занимает у инженера несколько дней: каждый артикул нужно расшифровать по каталогу производителя, проверить срок поставки, сравнить цены.

Инженерный консалтинг возвращает таблицу за 1 рабочий день. По каждой позиции — категория аналога (совместимый аналог DSNU / с оговорками MAL / не наш профиль), артикул WAALPC, розничная цена в рублях, срок поставки и обоснование совместимости по ISO 6432. Это позволяет принять решение по бюджету аналога за час, а не за неделю.

Какие типичные ошибки бывают при подборе аналога мини-цилиндра?

  • Переход с DSNU на шпильчатый SC. SC — шпильчатая серия, её нельзя считать цилиндром по ISO 6432. Возможность установки оценивают по монтажной длине, креплению, резьбе и длине штока, портам и нагрузке; общего правила о более коротком штоке SC нет.
  • Игнорирование магнитного исполнения. На действующей линии стоит DSNU с магнитным поршнем (-A) и герконовыми датчиками положения. У наших DSNU магнитный поршень встроен в любом исполнении, совместимость датчиков проверяют по чувствительности, креплению и электрическим параметрам; у оригинала сверяйтесь по суффиксу артикула.
  • Подмена ISO 6432 на ISO 21287. Для ADN в диапазоне ISO 21287 Ø20–100 и DSNU по ISO 6432 Ø8–25 действуют разные размерные ряды. Это не подтверждает одинаковую посадку: сравнивают чертежи, крепления, резьбу штока и рабочие параметры. Переход на другую компоновку возможен только как отдельное техническое решение с проверкой переделок.
  • Заказ MAL вместо DSNU без проверки длины штока. Разницу длины штока и общей монтажной длины определяют по чертежам выбранных исполнений MAL и DSNU. Одинаковые диаметр и ход не гарантируют одинаковые габариты; перед установкой проверяют зазоры на всём ходе.

Рядом с таким цилиндром ставят глушитель PSL на выхлоп, от 30 ₽, и дроссель с обратным клапаном AS для настройки скорости, от 180 ₽.

Какие связанные материалы пригодятся?

Какие вопросы задают чаще всего?

Формула усилия мини-цилиндра при подаче воздуха

F = π × Ø² / 4 × p × η
F
оценка усилия при выдвижении, Н: противодавление в штоковой полости принято равным нулю относительно атмосферы
Ø
диаметр поршня, мм (8, 10, 12, 16, 20, 25 по ISO 6432)
p
избыточное давление в питаемой полости цилиндра, МПа (1 бар = 0,1 МПа; рабочий диапазон — по паспорту исполнения; у WAALPC по таблице завода: DSNU до 10 бар, MAL Ø20–40 до 9 бар; для MAL Ø16 — по паспорту)
η
коэффициент для оценки потерь на трение; в примере принят η = 0,9, фактическое усилие проверяют для рабочего режима

Пример расчёта на артикуле WAALPC DSNU-20-50-PPV-A

Условный пример расчёта для артикула DSNU-20-50-PPV-A: диаметр поршня 20 мм, ход 50 мм; PPV обозначает регулируемое пневматическое демпфирование, -A — магнитное исполнение. Принимаем избыточное давление в питаемой полости 6 бар, атмосферное давление в противоположной полости и коэффициент потерь 0,9. Это расчётная оценка, а не измерение на упаковочной машине.

Дано

  • Артикул: DSNU-20-50-PPV-A (WAALPC, ISO 6432)
  • Диаметр поршня Ø = 20 мм
  • Давление в питаемой полости p = 6 бар = 0,6 МПа
  • для оценки принят КПД η = 0,9

Расчёт по шагам

  1. Площадь поршня: A = π × Ø² / 4 = 3,1416 × 20² / 4 = 314,2 мм²
  2. Теоретическое усилие: Fтеор = A × p = 314,2 × 0,6 = 188,5 Н
  3. С учётом КПД: F = Fтеор × η = 188,5 × 0,9 ≈ 170 Н

Ответ: при принятых допущениях получаем около 170 Н на выдвижении. При условном диаметре штока 8 мм оценка на втягивании — около 143 Н, на 16% меньше. Диаметр штока WAALPC сверяют по чертежу исполнения; пригодность для толкателя или прижима подтверждают расчётом нагрузки, динамики и запаса. Противодавление на выхлопе уменьшает доступное усилие.

Чем серия DSNU отличается от MAL у WAALPC

ISO 6432 применим к WAALPC DSNU Ø10–25 и MAL Ø16–25; совместимость конкретных исполнений проверяют по чертежам. DSNU у WAALPC использует обозначение серии оригинала; значение опций сверяют по паспорту WAALPC и доступна в диаметрах 10–63 мм (Ø10–25 по ISO 6432, Ø32–63 — расширение вне стандарта). MAL — параллельная номенклатура с акцентом на бо́льшие диаметры 16–40 мм: типоразмеры Ø16–25 идут по ISO 6432, а Ø32–40 выходят за рамки стандарта (он ограничен Ø8–25). При подборе аналога сначала ищем DSNU, если нужного типоразмера нет — MAL как аналог с оговорками.

Как подобрать аналог мини-цилиндра DSNU по списку

Пришлите список — Excel, PDF, фото шильдиков или просто перечень в письме. За 1 рабочий день вернём таблицу по 3 категориям: совместимый аналог DSNU, совместимый аналог с оговорками MAL, не наш профиль. По каждой строке — артикул WAALPC, цена, срок поставки, обоснование совместимости по ISO 6432.

WAALPC DSNU вместо импортного: совместимы ли по присоединительным размерам?

Для DSNU Ø10–25 мм ISO 6432 помогает сверить присоединительные размеры. Перед установкой сравнивают диаметр, ход, резьбу и длину штока, монтажную длину, тип крышек и крепление по чертежам. Для Ø32–63 мм совместимость проверяют вне ISO 6432. Все поставляемые нами цилиндры WAALPC имеют магнитный поршень; совместимость датчиков проверяют отдельно.

Можно ли поставить наш DSNU вместо DSNU без магнита

Магнитный поршень сам по себе не мешает работе без датчиков, но возможность установки определяют по чертежам конкретных исполнений: креплению, монтажной длине, резьбе и длине штока, портам и рабочему режиму. У поставляемых нами цилиндров магнитный поршень предусмотрен; если нужны датчики, отдельно проверяют их крепление, чувствительность и электрические параметры.

Подобрать по теме

Какие размеры по теме есть у нас?

Страницы с размерами, ценой и обозначениями других марок для серий из этой статьи: DSNU-25-125, DSNU-32-25, MAL-32-100, MAL-16-125.

Страницы с размерами и совместимыми аналогами: DSNU-25-20, DSNU-32-350.

Какой итог по подбору аналога мини-цилиндра по ISO 6432?

WAALPC DSNU Ø10–25 сравнивают по ISO 6432; для остальных диаметров проверяют чертежи. Возможность установки без переделки определяют по креплению, монтажной длине, резьбе и длине штока, портам, демпфированию, датчикам и рабочему режиму конкретных исполнений. Если на руках список из 10–100 импортных позиций мини-цилиндров — пришлите его, и в ответ получите таблицу по 3 категориям аналога за 1 рабочий день. Это инженерный консалтинг по подбору аналога импортной пневматики — техническое решение, а не отгрузка коробки наугад.

Какое усилие развивает DSNU-20 при типовом давлении сети 6 бар

При избыточном давлении 6 бар в питаемой полости, атмосферном давлении в противоположной и принятом коэффициенте потерь 0,9 расчёт даёт около 170 Н на выдвижении. При условном штоке Ø8 мм — около 143 Н на втягивании, на 16% меньше. Для Ø25 при тех же допущениях получается около 265 Н на выдвижении. Эти значения не подтверждают пригодность для конкретной машины: учитывают нагрузку, ускорение, противодавление и запас. Повышение давления допускается только в пределах паспорта цилиндра и остальных компонентов; диаметр штока и рабочий режим проверяют отдельно.

Какие температурные и средовые ограничения у DSNU и MAL

Допустимую температуру WAALPC MAL, DSNU и специальных исполнений уточняют по паспорту конкретного цилиндра. Требования к чистоте воздуха и смазке сверяют по паспорту, точку росы выбирают ниже минимальной температуры участка. Материал гильзы не подтверждает стойкость всего цилиндра к мойке, хлору и щёлочам; эти условия проверяют по материалам деталей и уплотнений.

Как пересчитать ход при замене импортного мини-цилиндра на WAALPC, если в каталоге нет точно такого хода

Ходы WAALPC DSNU в каталоге — от 10 до 500 мм: до 50 мм с мелким шагом, дальше 60, 75, 80, 100 мм и выше; точный ряд для своего диаметра — в карточке. Если импортный артикул имеет ход 35 мм, а в ряду есть 25 и 50 — возможность большего хода с внешним упором оценивают отдельно: проверяют энергию остановки, крепление упора, демпфирование и положение датчиков. Уменьшать ход подбором меньшего цилиндра нельзя: получите недоход и брак на линии. Нестандартные ходы делаются в срок, указанный в карточке.

Подбор по размеру: совместимый аналог Mindman Ø25×50, совместимый аналог Univer Ø25×50, совместимый аналог Aventics Ø25×50, совместимый аналог STNC Ø25×500, совместимый аналог Camozzi Ø25×500, совместимый аналог XCPC MA 20-25, совместимый аналог Parker Ø25×25, Пневмоцилиндр DSNU-16-160-P-A Ø16 ход 160 — цена, Пневмоцилиндр DSNU-20-80-P-A Ø20 ход 80 — цена, Пневмоцилиндр DSNU-25-160-P-A Ø25 ход 160 — цена, Пневмоцилиндр DSNU-20-160-P-A Ø20 ход 160 — цена, Пневмоцилиндр MA-16-75 Ø16 ход 75 — цена, Пневмоцилиндр MA-20-100 Ø20 ход 100 — цена, Пневмоцилиндр MA-20-125 Ø20 ход 125 — цена, Пневмоцилиндр MA-20-150 Ø20 ход 150 — цена, Пневмоцилиндр MA-20-200 Ø20 ход 200 — цена.

Артикулы серий из этой статьи: WAALPC DSNU-25-50-P-A, WAALPC DSNU-10-80-P-A, WAALPC DSNU-16-125-P-A, WAALPC DSNU-20-125-PPV-A, WAALPC DSNU-20-80-PPV-A.
