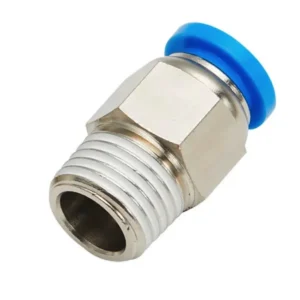

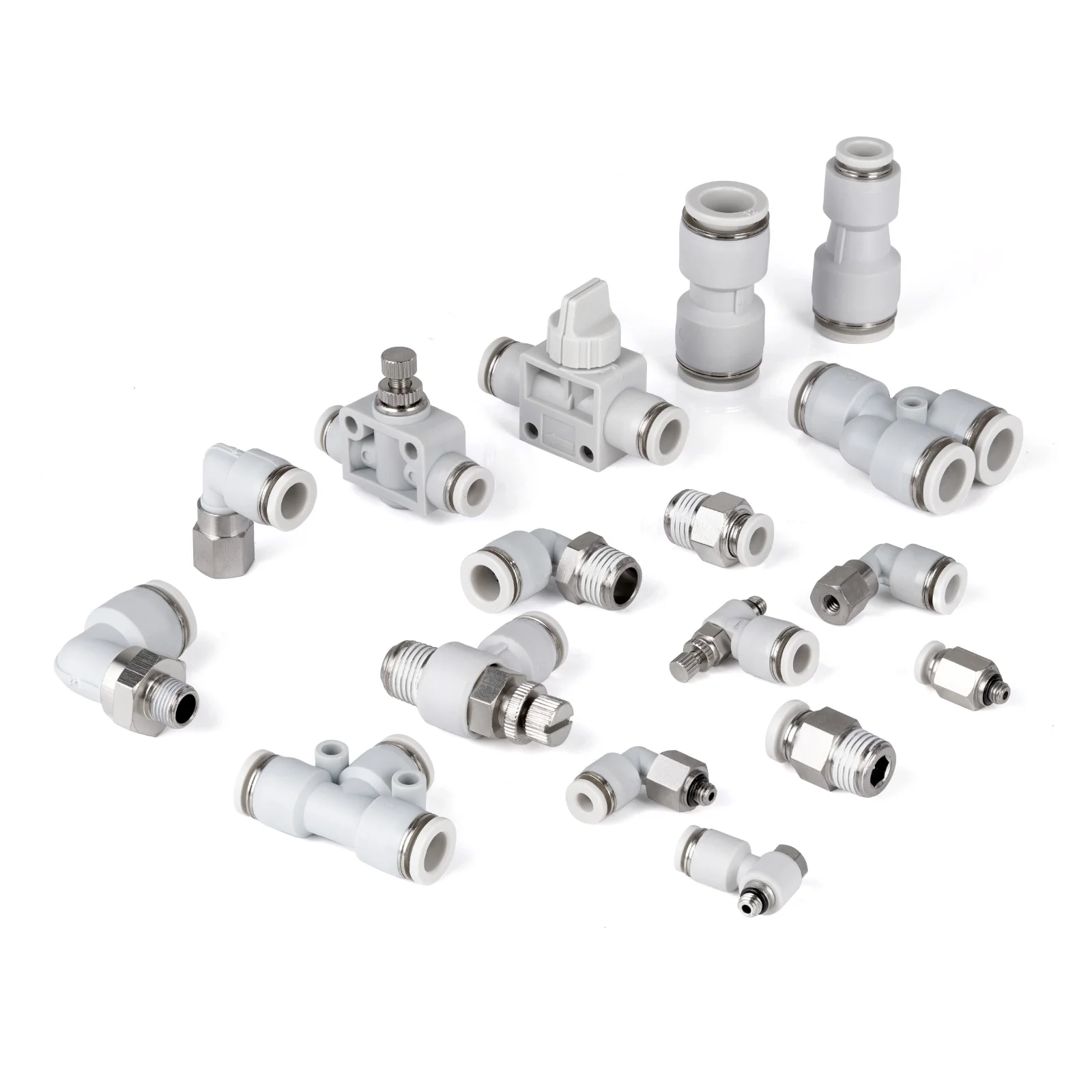

Фитинг прямой цанговый, наружная резьба PC
Прямой цанговый фитинг с наружной резьбой, комбинированный (корпус — пластик PBT, резьба — никелированная латунь, цанга — POM) — соединяет трубку с резьбовым портом без инструмента и подмотки, никелированная латунная резьба надёжно держит соединение под давлением. Резьба 1/8–3/4 и M3–M6, Ø 4–16 мм, уплотнение NBR. Пришлите типоразмер — подберём совместимый аналог.
Какой наш артикул соответствует коду AirTAC серии PC?
| AirTAC GPC4-M5 | → PC04-M5 | 40 ₽ |
| AirTAC PC1001 | → PC10-01 | 80 ₽ |
| AirTAC PC6R1/2 | → PC06-04 | 150 ₽ |
Это совместимый аналог. Кодов AirTAC в ряду: 43; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Серия WAALPC PC — прямые цанговые фитинги с наружной конической резьбой R (BSPT). Применяются для подсоединения пневматических трубок ПУ/ПА к рабочим портам пневмоцилиндров, распределителей, дросселей, арматуры. Цанга держит трубку без подмотки за счёт зажимного кольца; резьба герметизирует соединение конусом.
Где применяется
- Подключение трубок к портам пневмоцилиндров серий DSBC, DSNU, MAL, SC, ADVU
- Подсоединение распределителей 4V, 3V к пневмолиниям
- Установка дросселей SL в схему
- Подключение пневмоприводов арматуры (шаровые краны, заслонки)
Артикулы
Формат: PC{ØØ}-{резьба}, где Ø = диаметр трубки (04/06/08/10/12 мм), резьба = 01 (R1/8″), 02 (R1/4″), 03 (R3/8″), 04 (R1/2″). Пример: PC08-02 = Ø8 мм трубка × R1/4″ резьба.
Монтаж
Резьба R — герметизация конусом, без подмотки. Момент затяжки 5-8 Н·м. Трубка вставляется в цангу до упора, фиксация автоматическая. Для извлечения — нажать на цанговое кольцо и потянуть трубку.
Какие исполнения входят в серию PC?
В серии 30 исполнений. Обозначения ряда: PC-G-04-01, PC-G-04-02, PC-G-06-01, PC-G-06-02, PC-G-06-03, PC-G-06-04, PC-G-08-01, PC-G-08-02 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из каталога и обновляются вместе с ним, поэтому в описании чисел мы не держим.
Как подобрать нужное исполнение PC?
Типоразмер задают два параметра: диаметр трубки под цангу и резьба присоединения — оба зашиты в обозначении. У резьбы есть два варианта, коническая и цилиндрическая, взаимно не заменяются: под цилиндрическую нужна прокладка или уплотнительное кольцо в торце.
Какие импортные обозначения соответствуют PC?
PC — совместимый аналог для обозначений SMC KQ2H04-01, SMC KQ2H04-02, SMC KQ2H04-M5. Соответствие проверено по каталогам этих производителей: совпадают присоединительные и посадочные размеры, класс изделия тот же, поэтому переделка обвязки и крепления не требуется. Обозначения, не прошедшие проверку по каталогу, в перечень не попадают.
Что входит в комплект?
В комплект входит сам узел; крепёж, датчики и сопутствующие элементы заказываются отдельно, их подбирают под конкретное исполнение. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.
Совместимость с импортными аналогами
Совместимый аналог — AVENTICS R412005119 (2121004050) — отличие: у AVENTICS мини-исполнение (уменьшенные габариты); AirTAC PC10R1/4 — отличие: у AirTAC корпус PBT со штуцером из латуни, у нашего PC — пластиковый корпус; исполнение уплотнения резьбы — сравните с нашей карточкой; CKD GWS10-10 — отличие: корпус CKD из негорючего PBT (UL94 V-0); Camozzi R7510 10-1/8 — отличие: резьба: у марки R (коническая), у нас G; E.MC ZPC10R1/4 — отличие: у E.MC резьба по суффиксу кода (P — PT/R, G — G), исполнение уплотнения и цвет кольца — сравните с нашей карточкой; Festo QS-B-1/4-10 — отличие: у Festo QS корпус и уплотнение резьбы по стандарту Festo (наружный шестигранник, герметик), у нашего PC — исполнение по карточке; Legris 3175 10 21 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Legris до 20 бар; корпус (у Legris никелированная латунь целиком, у нас пластик PBT с никелированной латунной резьбой); Mindman PC10-02T — отличие: корпус полимерный; материал сравните с нашей карточкой; Norgren C01250638 — отличие: у Norgren Pneufit C композитный корпус, у нашего — пластиковый; исполнение уплотнения резьбы — сравните с нашей карточкой; PISCO PC4-01 — отличие: у PISCO на коническую резьбу заводом нанесён герметик (Sealock), наличие герметика на резьбе нашего PC04-01 сверьте по карточке; рабочая температура у PISCO 0…+60 °C; SMC KQ2H04-M5G1; SNS KQ2C10-01 — отличие: корпус полимерный; материал сравните с нашей карточкой; Univer HA0204M5 — отличие: рабочая температура у Univer HA −10…+80 °C — сравните с нашей карточкой PC04-M5; XCPC XPC04-M5 — отличие: рабочее давление у XCPC до 0,9 МПа, у нашего PC04-M5 до 1,0 МПа (совпадают присоединительные и установочные размеры, серия PC).
Как расшифровать артикул PC?
Формат: PC{диаметр трубки}-{присоединение (резьба)}{type}
- PC — серия
- Диаметр трубки: 04 / 06 / 08 / 10 / 12 / 14 / 16
- Присоединение (резьба): 1/8 / 1/4 / 3/8 / 1/2 / 3/4 / M6 / M5
