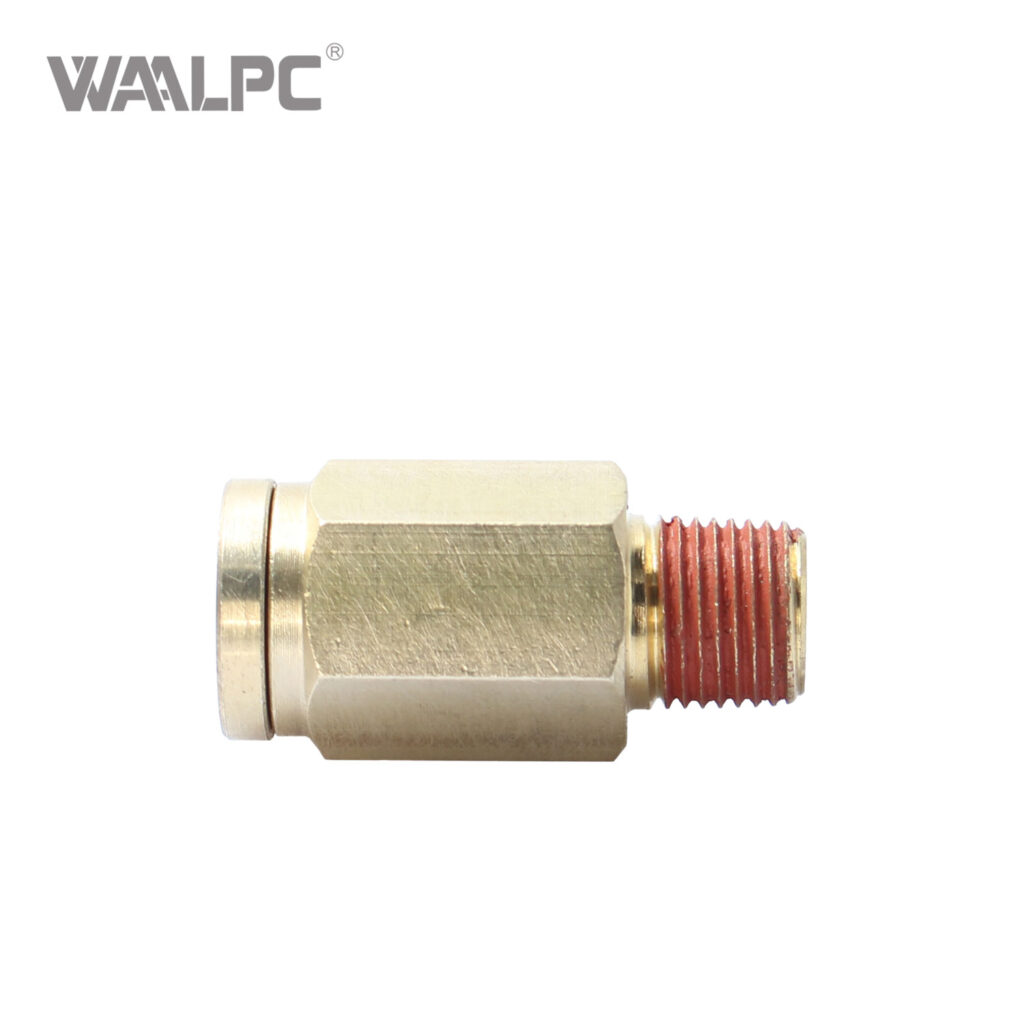

Фитинг цельнолатунный цанговый TH-PC (прямой)
Прямой резьбовой цанговый фитинг из никелированной латуни: соединяет пневмолинию с резьбовым отверстием оборудования, монтаж вставкой трубки без инструмента. Корпус из никелированной латуни. Наружная резьба R1/8–R1/2, M5, цанга под трубку 4–12 мм. Пришлите типоразмер — подберём совместимый аналог.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Назначение и конструкция
Серия TH-PC — прямые цанговые фитинги из латуни ЛС59-1 с никелированием для соединения пневматической или жидкостной трубки с резьбовым присоединением по одной оси. Корпус с наружной конической резьбой ввинчивается в порт оборудования, а трубка фиксируется в цанговом узле простым осевым нажатием, без ключа и дополнительных уплотнительных лент. Прямая геометрия даёт минимальное гидравлическое сопротивление и кратчайший монтажный габарит, что удобно при плотной компоновке коллекторов и распределительных блоков.
Материал и коррозионная стойкость
Все детали — латунь ЛС59-1 с никелированием: корпус, цанга, зажимные элементы.
Применение
- для химически активных сред и морской атмосферы — нержавеющая серия SS;
- Лабораторные и аналитические стенды, системы водоподготовки.
Технические границы
Рабочее давление до 1,0 МПа, вакуум до −0,1 МПа (−100 кПа). Конкретные границы по среде уточняются под материал уплотнения и тип трубки.
Как подобрать типоразмер
Типоразмер задаётся парой «диаметр цанги — присоединительная резьба». Диаметр цанги (4, 6, 8, 10, 12 мм) выбирается по наружному диаметру трубки. Резьба — по порту оборудования: коды 01 = R1/8, 02 = R1/4, 03 = R3/8, 04 = R1/2, а также M5x0,8 для компактных портов. Если нужна цилиндрическая резьба G(BSPP) вместо конической R(BSPT), укажите это при запросе — наши инженеры подберут совместимое исполнение и сформируют спецификацию на всю линию.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: прямое цанговое (трубка-резьба)
- Диаметр цанги: 4–12 мм
- Присоединительная резьба: R1/8–R1/2, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Вакуум: до −0,1 МПа
Совместимость с импортными аналогами
Совместимый аналог — Aignep 50000N-4-1/4 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 20 бар; Camozzi 6512 4-M5 — отличие: рабочее давление у Camozzi 6000 до 16 бар, у нашего TH-PC-4-M5 до 1,0 МПа; температура у Camozzi −20…+80 °C; Legris 3601 04 19 — отличие: у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L), у нашего — по карточке; Metal Work 2L01C02 — отличие: у Metal Work исполнение корпуса и уплотнения резьбы по коду Metal Work — сравните с нашей карточкой; Norgren 101251238 — отличие: рабочее давление у Norgren Pneufit 10 до 18 бар, у нашего TH-PC-12-03 до 1,0 МПа; температура у Norgren −20…+80 °C; на резьбу Norgren нанесён герметик, наличие герметика на резьбе нашего TH-PC-12-03 сверьте по карточке; Pneumax 01C0418 — отличие: у Pneumax RAP никелированная латунь, исполнение уплотнения резьбы — сравните с нашей карточкой; SMC KQB2H04-01S — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S), наличие герметика на резьбе нашего фитинга сверьте по карточке; SNS JPC4-M5 — отличие: материал корпуса сравните с нашей карточкой (у нас латунь никелированная); XCPC XMPC04-M5 — отличие: материал корпуса сравните с нашей карточкой (у нас латунь никелированная) (совпадают присоединительные и установочные размеры, серия TH-PC).
Как расшифровать артикул TH-PC?
Формат: TH-PC-{диаметр трубки}-{присоединение (резьба)}
- TH-PC — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / M5
Пример: TH-PC-4-01
