Фитинги цанговые

2 093 артикуловот 10 ₽

Отображение 25–48 из 84

Только в наличии
Диаметр трубки
Серия
Материал

Частые вопросы

Как подобрать цанговый фитинг?

По трём параметрам: наружный диаметр трубки (4–16 мм), тип и размер присоединительной резьбы — метрическая M5, трубная G1/8–G1/2 (по ISO 228 и ГОСТ 6357) или коническая R1/8–R1/2 (по ISO 7-1) — и геометрия соединения: прямой, угловой на 90°, тройник, крестовина или коллектор.

Какое давление и температуру выдерживают цанговые фитинги?

Рабочее давление до 1,0 МПа (10 бар), вакуум до −0,1 МПа (−1 бар), температура 0…+60 °C. Цанга выполнена из нержавеющей стали, уплотнение — из нитрильного каучука (NBR).

Совместимы ли фитинги с трубками и портами Festo, SMC, AirTAC?

Да. Серия WAALPC — совместимые аналоги: диаметры трубок и резьбы согласованы со стандартами ISO, поэтому фитинг встаёт на место импортного без переделки магистрали.

Нужен ли инструмент для монтажа?

Нет. Трубка вставляется в цангу и фиксируется автоматически, для снятия достаточно нажать на прижимное кольцо. Соединение многоразовое.

Какая трубка подходит для цангового фитинга?

Полиуретан (PU) или полиамид/нейлон (PA) калиброванного наружного диаметра. Мягкая или овальная по сечению трубка не даст герметичного захвата цангой.

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт. Поставка 2–4 недели.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

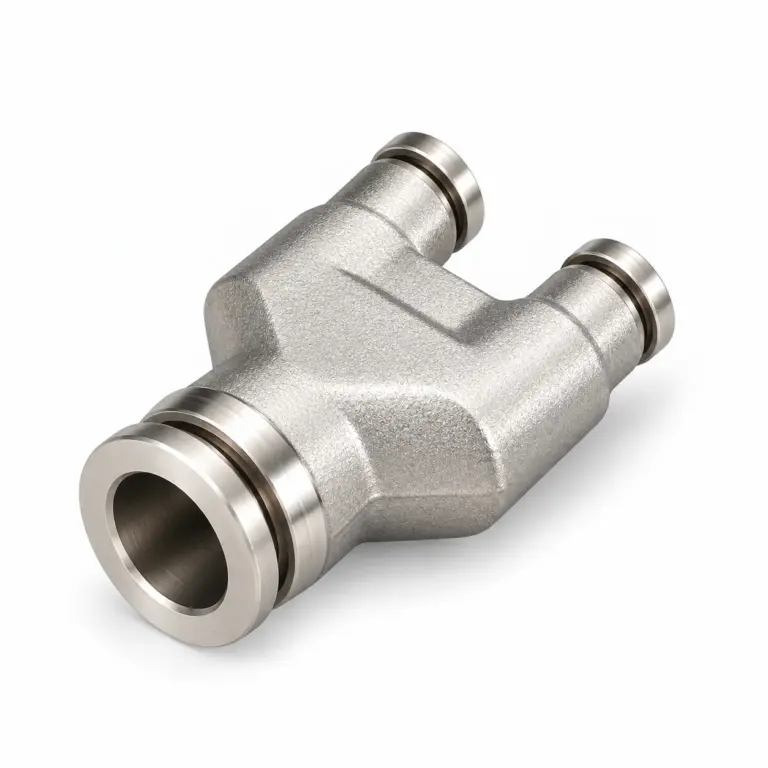

Цанговые фитинги — быстроразъёмные соединения для сборки пневмолиний без инструмента: калиброванная трубка вставляется в корпус, где её удерживает цанга из нержавеющей стали, а герметичность даёт уплотнительное кольцо из нитрильного каучука (NBR). Чтобы отсоединить трубку, достаточно нажать на прижимное кольцо цанги — соединение многоразовое.
Ассортимент охватывает трубки наружным диаметром 4, 6, 8, 10, 12, 14 и 16 мм. Присоединительные резьбы: метрическая M5, трубные цилиндрические G1/8, G1/4, G3/8, G1/2 (по ISO 228 и ГОСТ 6357) и конические R1/8–R1/2 (по ISO 7-1). По конфигурации это прямые соединители «трубка–трубка» и «трубка–резьба», угловые на 90°, тройники, крестовины, переходники по диаметру и коллекторы-разветвители. Корпус — никелированная латунь или технополимер (PBT); рабочее давление до 1,0 МПа (10 бар), вакуум до −0,1 МПа (−1 бар), температура 0…+60 °C. Рекомендуемая трубка — полиуретан (PU) или полиамид (PA) калиброванного диаметра.
Как выбрать: определите наружный диаметр трубки в мм, тип и размер присоединительной резьбы, а также геометрию соединения (прямой, угловой, тройник). Фитинги серии WAALPC — совместимые аналоги Festo, SMC, AirTAC и Norgren: посадочные размеры и резьбы согласованы со стандартами ISO, поэтому они подходят к существующим трубкам и портам без переделки магистрали. По импортному артикулу поможем с инженерным подбором замены импортной пневматики.
Смежные разделы: все фитинги и пневматические дроссели с цанговым присоединением для регулировки скорости пневмоцилиндров.
Push-in (цанговые) фитинги для быстрого герметичного соединения трубки с компонентом или резьбой.
