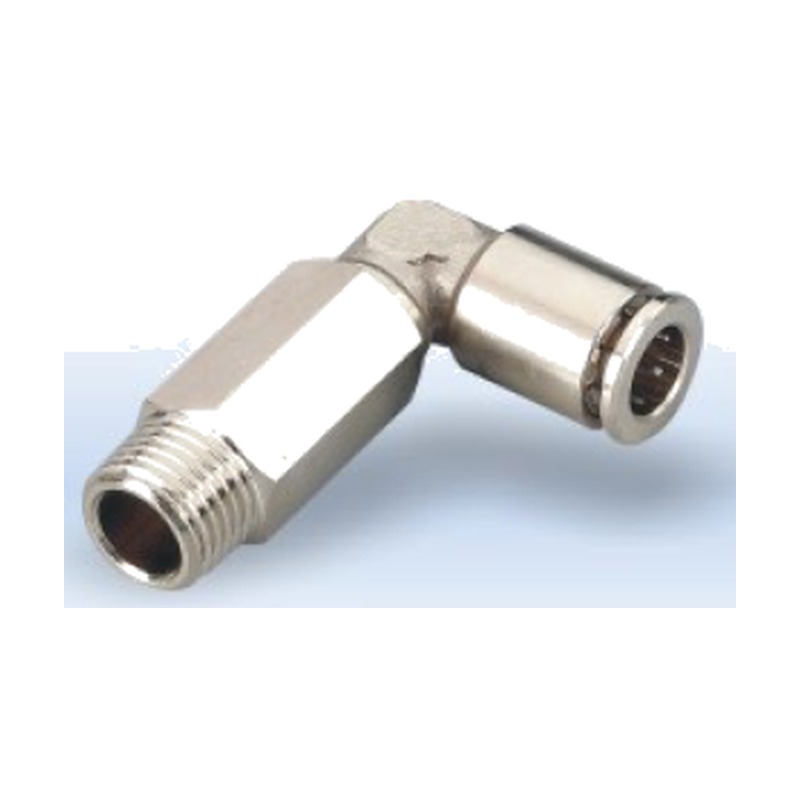

Угольник удлинённый цельнолатунный цанговый TH-PLL (наружная резьба)

Угловой цанговый фитинг 90° из никелированной латуни, уплотнение FKM (Viton) — под горячие и агрессивные среды. Наружная резьба конической (R1/8–R1/2) и цилиндрической (G1/8–G1/2) формы плюс M5, цанга под трубку Ø 4–12 мм — проще подобрать под уже смонтированное присоединение. Пришлите типоразмер — подберём совместимый аналог.

Артикулы серии: TH-PLL-4-01, TH-PLL-4-03, TH-PLL-4-M5 (всего 32 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 240 ₽ Выбрать исполнение

Угольник удлинённый цельнолатунный цанговый TH-PLL (наружная резьба) WAALPC TH-PLL

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Угловой (L-образный) 90°

Тип соединения

Наружная резьба + цанга

Материал корпуса

Латунь (никелированная)

Материал уплотнения

FKM (Viton, фторкаучук)

Стандарт резьбы

R (BSPT) коническая; артикулы с суффиксом G — G (BSPP) цилиндрическая

Присоединительная резьба

R1/8, G1/8, R1/4, G1/4, R3/8, G3/8, R1/2, G1/2, M5

Диаметр трубки

4, 6, 8, 10, 12 мм

Все характеристики →

Артикул: TH-PLL-4-01

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

Назначение и конструкция

Серия TH-PLL — резьбовой цанговый удлинённый угольник из латуни ЛС59-1 с никелированием. Фитинг поворачивает трубку на 90° к резьбовому порту; удлинённый корпус даёт запас под ключ и разводку в стеснённом месте. Цанговый механизм с захватным кольцом и уплотнительным кольцом обеспечивает быстрый монтаж трубки без инструмента и многократное переподключение без потери герметичности.

Материал и стойкость

Корпус, цанга и захватные элементы выполнены из латуни ЛС59-1 с никелированием.

Технические границы

Максимальное рабочее давление до 1,0 МПа. Конструкция допускает работу в вакууме.

Как подобрать типоразмер

Укажите наружный диаметр цанги (4, 6, 8, 10 или 12 мм) и присоединительную резьбу: коническую R(BSPT) — коды 01, 02, 03, 04, либо цилиндрическую G(BSPP) с суффиксом G, а также метрическую M5×0,8. Всего в серии 31 типоразмер. При сомнениях в выборе резьбы обратитесь за инженерным подбором — поможем сопоставить с применяемым импортным фитингом.

Ключевые характеристики

Материал: латунь ЛС59-1 с никелированием
Соединение: цанговое + резьбовое, угол 90°
Диаметр цанги: 4–12 мм
Резьба: R/G 1/8–1/2, M5×0,8 (коническая, цилиндрическая, метрическая)
Макс. рабочее давление: до 1,0 МПа
Работа в вакууме допускается

Совместимость с импортными аналогами

Совместимый аналог — Aignep 50125N-4-1/8 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 20 бар; корпус Aignep поворотный (swivel); Festo NPQH-LL-G14-Q6-P10 — отличие: рабочее давление у Festo NPQH до 20 бар, у нашего TH-PLL-6-02G до 1,0 МПа; уплотнения у Festo FPM, температура 0…+150 °C; Legris 3669 04 10 — отличие: у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L), у нашего — по карточке; SMC KQB2W04-01S — отличие: у SMC на резьбу заводом нанесён герметик (суффикс S), наличие герметика на резьбе нашего фитинга сверьте по карточке; XCPC XMPLL04-M5 — отличие: материал корпуса сравните с нашей карточкой (у нас латунь никелированная) (совпадают присоединительные и установочные размеры, серия TH-PLL).

Как расшифровать артикул TH-PLL?

Формат: TH-PLL-{диаметр трубки}-{присоединение (резьба)}

TH-PLL — серия
Диаметр трубки: 4 / 6 / 8 / 10 / 12
Присоединение (резьба): R1/8 / G1/8 / R1/4 / G1/4 / R3/8 / G3/8 / R1/2 / G1/2 / M5

Пример: TH-PLL-4-01

Производитель	Модель	Совместимость
SMC	`KQB2W04-01`	Совместимый аналог — наш TH-PLL-4-01
SMC	`KQB2W04-02`	Совместимый аналог — наш TH-PLL-4-02
SMC	`KQB2W04-M5`	Совместимый аналог — наш TH-PLL-4-M5
SMC	`KQB2W06-01`	Совместимый аналог — наш TH-PLL-6-01
SMC	`KQB2W06-02`	Совместимый аналог — наш TH-PLL-6-02
SMC	`KQB2W06-03`	Совместимый аналог — наш TH-PLL-6-03
SMC	`KQB2W06-04`	Совместимый аналог — наш TH-PLL-6-04
SMC	`KQB2W06-M5`	Совместимый аналог — наш TH-PLL-6-M5
SMC	`KQB2W08-01`	Совместимый аналог — наш TH-PLL-8-01
SMC	`KQB2W08-02`	Совместимый аналог — наш TH-PLL-8-02
SMC	`KQB2W08-03`	Совместимый аналог — наш TH-PLL-8-03
SMC	`KQB2W08-04`	Совместимый аналог — наш TH-PLL-8-04
SMC	`KQB2W10-02`	Совместимый аналог — наш TH-PLL-10-02
SMC	`KQB2W10-03`	Совместимый аналог — наш TH-PLL-10-03
SMC	`KQB2W10-04`	Совместимый аналог — наш TH-PLL-10-04
SMC	`KQB2W12-02`	Совместимый аналог — наш TH-PLL-12-02
SMC	`KQB2W12-03`	Совместимый аналог — наш TH-PLL-12-03
SMC	`KQB2W12-04`	Совместимый аналог — наш TH-PLL-12-04

Категории: Цельнолатунный

Какой совместимый аналог у серии TH-PLL по артикулу импортной детали?

TH-PLL: 104 импортных обозначения → 31 наш артикул; марки: Aignep, Festo, Legris, SMC, XCPC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
TH-PLL-10-02	Ø10 мм, 1/4	490 ₽	—	SMC KQB2W10-02S · SMC KQB2W10-02 · XCPC XMPLL10-02
TH-PLL-10-02G	Ø10 мм, G1/4	540 ₽	—	Aignep 50125N-10-1/4 · Festo NPQH-LL-G14-Q10-P10 · SMC KQB2W10-G02 · SMC KQB2W10-G02-F · XCPC XMPLL10-G02
TH-PLL-10-03	Ø10 мм, 3/8	530 ₽	—	SMC KQB2W10-03S · SMC KQB2W10-03 · XCPC XMPLL10-03
TH-PLL-10-03G	Ø10 мм, G3/8	580 ₽	—	Aignep 50125N-10-3/8 · Festo NPQH-LL-G38-Q10-P10 · SMC KQB2W10-G03 · SMC KQB2W10-G03-F · XCPC XMPLL10-G03
TH-PLL-10-04	Ø10 мм, 1/2	580 ₽	—	SMC KQB2W10-04S · SMC KQB2W10-04 · XCPC XMPLL10-04
TH-PLL-10-04G	Ø10 мм, G1/2	630 ₽	—	SMC KQB2W10-G04 · SMC KQB2W10-G04-F · XCPC XMPLL10-G04
TH-PLL-12-02	Ø12 мм, 1/4	550 ₽	—	SMC KQB2W12-02S · SMC KQB2W12-02 · XCPC XMPLL12-02
TH-PLL-12-02G	Ø12 мм, G1/4	600 ₽	—	SMC KQB2W12-G02 · SMC KQB2W12-G02-F · XCPC XMPLL12-G02
TH-PLL-12-03	Ø12 мм, 3/8	600 ₽	—	SMC KQB2W12-03S · SMC KQB2W12-03 · XCPC XMPLL12-03
TH-PLL-12-03G	Ø12 мм, G3/8	650 ₽	—	SMC KQB2W12-G03 · SMC KQB2W12-G03-F · XCPC XMPLL12-G03
TH-PLL-12-04	Ø12 мм, 1/2	640 ₽	—	SMC KQB2W12-04S · SMC KQB2W12-04 · XCPC XMPLL12-04
TH-PLL-12-04G	Ø12 мм, G1/2	710 ₽	—	SMC KQB2W12-G04 · SMC KQB2W12-G04-F · XCPC XMPLL12-G04

Все 31 совместимых позиций TH-PLL — на странице семейства

Совместимо с SMC KQB2W10-02S

Совместимый аналог — наш TH-PLL-10-02, Ø10 мм, 1/4. Цена 490 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2W10-02 · XCPC XMPLL10-02

Совместимо с Aignep 50125N-10-1/4

Совместимый аналог — наш TH-PLL-10-02G, Ø10 мм, G1/4. Цена 540 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo NPQH-LL-G14-Q10-P10 · SMC KQB2W10-G02 · SMC KQB2W10-G02-F · XCPC XMPLL10-G02

Совместимо с SMC KQB2W10-03S

Совместимый аналог — наш TH-PLL-10-03, Ø10 мм, 3/8. Цена 530 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2W10-03 · XCPC XMPLL10-03

Совместимо с Aignep 50125N-10-3/8

Совместимый аналог — наш TH-PLL-10-03G, Ø10 мм, G3/8. Цена 580 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Festo NPQH-LL-G38-Q10-P10 · SMC KQB2W10-G03 · SMC KQB2W10-G03-F · XCPC XMPLL10-G03

Совместимо с SMC KQB2W10-04S

Совместимый аналог — наш TH-PLL-10-04, Ø10 мм, 1/2. Цена 580 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2W10-04 · XCPC XMPLL10-04

Совместимо с SMC KQB2W10-G04

Совместимый аналог — наш TH-PLL-10-04G, Ø10 мм, G1/2. Цена 630 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQB2W10-G04-F · XCPC XMPLL10-G04

У TH-PLL: полное совпадение, включая исполнение, — 42, совпадение по размеру (исполнение сверяется) — 62. Нет вашего номера TH-PLL? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Цельнолатунный» ближе к TH-PLL по цене?

TH-PLL, от 240 ₽. В разделе «Цельнолатунный» 111 позиций.

Фитинг цельнолатунный цанговый TH-PL (угольник)от 170 ₽Фитинг цельнолатунный цанговый TH-PLP (угольник 90°)от 170 ₽Фитинг цельнолатунный цанговый TH-PV (L-угольник трубка-трубка)от 170 ₽

Весь раздел — 111 позиций →

Каким импортным обозначениям соответствует TH-PLL?

TH-PLL: 325 импортных обозначений в 7 семействах (SMC, XCPC, Aignep, Festo, Legris). Примеры соответствий: SMC KQB2W06-M5 → TH-PLL-6-M5 (290 ₽); SMC KQB2W04-M5 → TH-PLL-4-M5 (240 ₽); XCPC XMPLL04-M5 → TH-PLL-4-M5 (240 ₽); XCPC XMPLL06-M5 → TH-PLL-6-M5 (290 ₽).

SMC KQB 216 обозначений
SMC TH-PLL 58 обозначений
XCPC TH-PLL 28 обозначений
Aignep TH-PLL 7 обозначений
Festo TH-PLL 6 обозначений
Legris 3669 5 обозначений
Legris TH-PLL 5 обозначений

Что покупают вместе с TH-PLL?

TH-PLL: 31 исполнение от 240 ₽, размеры: 4, 6, 8, 10, 12. Ряд цен серии: от 240 ₽ (TH-PLL) до 710 ₽ (TH-PLL-12-04G). Цена по типоразмерам: 4 — от 240 ₽; 6 — от 290 ₽; 8 — от 360 ₽; 10 — от 490 ₽; 12 — от 550 ₽.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии TH-PLL.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения TH-PLL?

В каталоге 32 исполнения TH-PLL с ценой: от 240 ₽ (TH-PLL) до 710 ₽ (TH-PLL-12-04G). По ряду: TH-PLL — 240 ₽, TH-PLL-4-02 — 260 ₽, TH-PLL-6-02 — 330 ₽, TH-PLL-6-03 — 410 ₽, TH-PLL-6-03G — 450 ₽, TH-PLL-8-04G — 490 ₽, TH-PLL-10-03G — 580 ₽, TH-PLL-10-04G — 630 ₽.

Какие типоразмеры есть у TH-PLL?

У TH-PLL 5 типоразмеров: Ø4, 6, 8, 10, 12 мм. По размерам: Ø4 мм — 4 исполнения, от 240 ₽; Ø6 мм — 8 исполнений, от 290 ₽; Ø8 мм — 7 исполнений, от 360 ₽; Ø10 мм — 6 исполнений, от 490 ₽; Ø12 мм — 6 исполнений, от 550 ₽.

Каким импортным артикулам соответствуют исполнения TH-PLL?

Совместимый аналог по артикулу: SMC KQB2W04-01 → TH-PLL-4-01; SMC KQB2W04-02 → TH-PLL-4-02; SMC KQB2W04-G01 → TH-PLL-4-01G; SMC KQB2W04-G01-F → TH-PLL-4-01G; SMC KQB2W04-M5 → TH-PLL-4-M5; SMC KQB2W06-01 → TH-PLL-6-01; SMC KQB2W06-02 → TH-PLL-6-02; SMC KQB2W06-03 → TH-PLL-6-03; SMC KQB2W06-04 → TH-PLL-6-04; SMC KQB2W06-G01 → TH-PLL-6-01G. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии TH-PLL?

Тип фитинга: Угловой (L-образный) 90°; Тип соединения: Наружная резьба + цанга; Материал корпуса: Латунь (никелированная); Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии TH-PLL?

TH-PLL — угольник 90° удлинённой формы: цельнолатунный, цанговый, резьба наружная. Подходит под трубки 4–12 мм. Малые размеры выпускаются с метрической M5; у Ø10 и Ø12 дюймовая резьба начинается с 1/4. У отдельных размеров есть вариант с индексом G (TH-PLL-6-02G). Пластиковые угольники — отдельные серии PL и PLL. Трубка входит без инструмента и без дополнительных деталей. Материал корпуса — латунь.

Частые вопросы о фитингах →

Тип фитинга	Угловой (L-образный) 90°
Тип соединения	Наружная резьба + цанга
Материал корпуса	Латунь (никелированная)
Материал уплотнения	FKM (Viton, фторкаучук)
Стандарт резьбы	R (BSPT) коническая; артикулы с суффиксом G — G (BSPP) цилиндрическая
Присоединительная резьба	R1/8, G1/8, R1/4, G1/4, R3/8, G3/8, R1/2, G1/2, M5
Диаметр трубки	4, 6, 8, 10, 12 мм
Рабочая среда	Сжатый воздух
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
