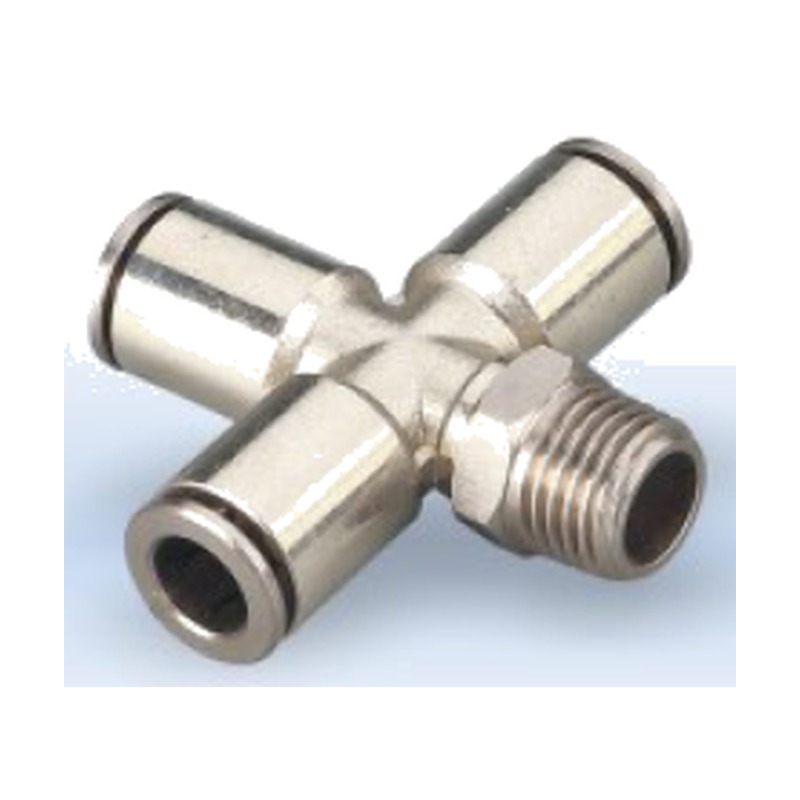

Фитинг нерж. TH-PZR (крестовина)
Нержавеющая цанговая крестовина: четыре цанговых вывода для соединения пневмолиний на коррозионностойких и пищевых производствах.
300 ₽
Назначение и конструкция
Серия TH-PZR — цанговая крестовина из нержавеющей стали для разветвления и объединения четырёх пневматических линий в одном узле. Корпус имеет четыре вывода, расположенных крестообразно в одной плоскости: один присоединительный вывод с конической резьбой R (или M5x0,8) для монтажа на коллектор, аппарат или плиту, и три цанговых порта под трубку. Цанговое соединение фиксирует трубку автоматически за счёт стального цангового зажима и уплотняет её кольцом, демонтаж выполняется нажатием на цанговое кольцо без инструмента.
Материал и стойкость
Все детали серии изготовлены из нержавеющей стали 304/316: корпус, цанговый зажим и резьбовая часть. Это обеспечивает коррозионную стойкость в агрессивных, влажных и солевых средах, устойчивость к мойке и стерилизации. Материал не выделяет частиц и пригоден для контакта со средами повышенной чистоты, что отличает серию от латунных и полимерных аналогов общего назначения.
Применение
Крестовина TH-PZR применяется там, где требуется компактное четырёхпортовое разветвление линии и стойкость материала: пищевая и фармацевтическая промышленность, химические производства, морское и портовое оборудование, водоподготовка, установки розлива и упаковки. Подходит для распределения сжатого воздуха, инертных газов, а также воды и нейтральных жидкостей в пределах допустимых параметров.
Технические границы
Рабочее давление — до 1,0 МПа, вакуум — до −0,1 МПа (−100 кПа). Диапазон рабочих температур: от −5 до +60 °C. Цанговые порты рассчитаны на трубки наружным диаметром 4, 6, 8, 10 и 12 мм; присоединительная резьба — R1/8, R1/4, R3/8, R1/2 и M5x0,8.
Как подобрать типоразмер
Укажите наружный диаметр применяемой трубки (4–12 мм) и тип присоединительной резьбы под ваш коллектор или аппарат. При смешанной разводке учитывайте, что цанговые порты крестовины в пределах одного исполнения рассчитаны на одинаковый диаметр трубки. Если у вас список импортных позиций — направьте артикулы, инженер подберёт типоразмеры серии и сформирует спецификацию.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: резьбовой цанговый (push-in), 4 вывода
- Диаметр цанги: 4, 6, 8, 10, 12 мм
- Присоединительная резьба: R1/8–R1/2, M5x0,8
- Макс. рабочее давление: 1,0 МПа
- Диапазон температур: от −5 до +60 °C
- Вакуум: до −0,1 МПа
Расшифровка артикула
Формат: TH-PZR-{диаметр трубки}-{присоединение (резьба)}
- TH-PZR — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12
- Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5
Пример: TH-PZR-4-01
