Фитинг нерж. SS-PZA (крестовина)
Крестовина (X-образная) из нержавеющей стали SS304/316 для разветвления четырёх магистралей — стойкая к агрессивным и пищевым средам, уплотнение FKM (Viton) рассчитано на −20…+150 °C. Цанга + цанга, трубка–трубка, Ø 4–16 мм. Аналог SMC KQG2, Festo CRQS. Пришлите типоразмер — подберём аналог.
912 ₽
Назначение и конструкция

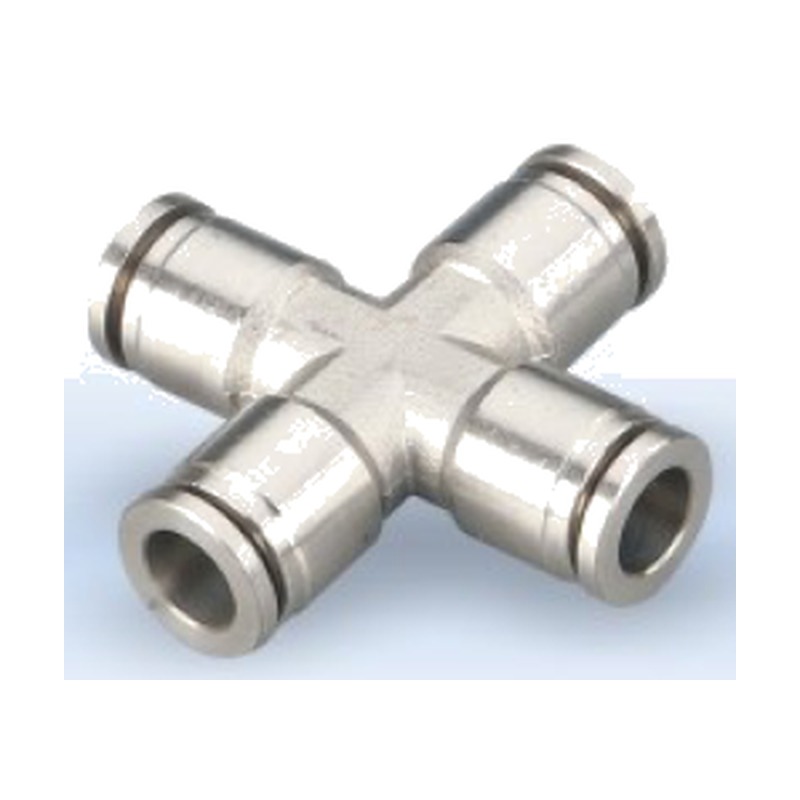

Крестовина SS-PZA — это цанговый фитинг с четырьмя соосными выходами, расположенными крест-накрест в одной плоскости. Каждый порт оборудован механизмом мгновенного цангового зажима цанговый: трубка вставляется до упора, цанга и уплотнительное кольцо фиксируют её и герметизируют без инструмента и резьбовой подготовки. Соединение типа трубка-трубка позволяет свести в один узел четыре магистрали равного диаметра и организовать симметричную раздачу или сбор среды.
Материал и стойкость
Корпус и цанговый механизм выполнены из нержавеющей стали 304 или 316. Это обеспечивает коррозионную стойкость к влаге, моющим растворам, агрессивным конденсатам и солевому туману. Сталь 316 с добавкой молибдена предпочтительна для хлоридсодержащих и морских сред. Гладкие поверхности и отсутствие застойных зон облегчают санитарную обработку.
Применение
- Пищевая и молочная промышленность, розлив напитков
- Фармацевтика и производство косметики
- Химические и нефтехимические установки
- Морское и прибрежное оборудование, судовые системы
- Системы мойки, дезинфекции и подачи технических жидкостей
Технические границы
Рабочее давление — до 1 МПа, рабочая температура — в диапазоне от −5 до +60 °C (зависит от материала трубки и среды). Допускается работа в области вакуума при условии корректного подбора уплотнений. Точные границы уточняются под конкретную среду и тип трубки.
Как подобрать типоразмер
Серия охватывает наружные диаметры трубки 4, 6, 8, 10, 12, 14 и 16 мм. Все четыре выхода крестовины имеют одинаковый диаметр (соединение трубка-трубка без резьбы). Определите наружный диаметр применяемой пневмотрубки и выберите соответствующий типоразмер. Если требуется свести магистрали разных диаметров, рассмотрите тройники-переходники или совместимые цанговые узлы. Наши инженеры подберут конфигурацию под вашу схему и согласуют материал стали под среду.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое, трубка-трубка
- Диапазон диаметров цанги: 4-16 мм
- Присоединительная резьба: отсутствует (равные выходы трубка-трубка)
- Макс. рабочее давление: 1 МПа
- Диапазон температур: −5…+60 °C
- Работа в области вакуума: допустима при корректных уплотнениях
Расшифровка артикула
Формат: SS-PZA-{диаметр трубки}
- SS-PZA — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PZA-4
