SS-PW

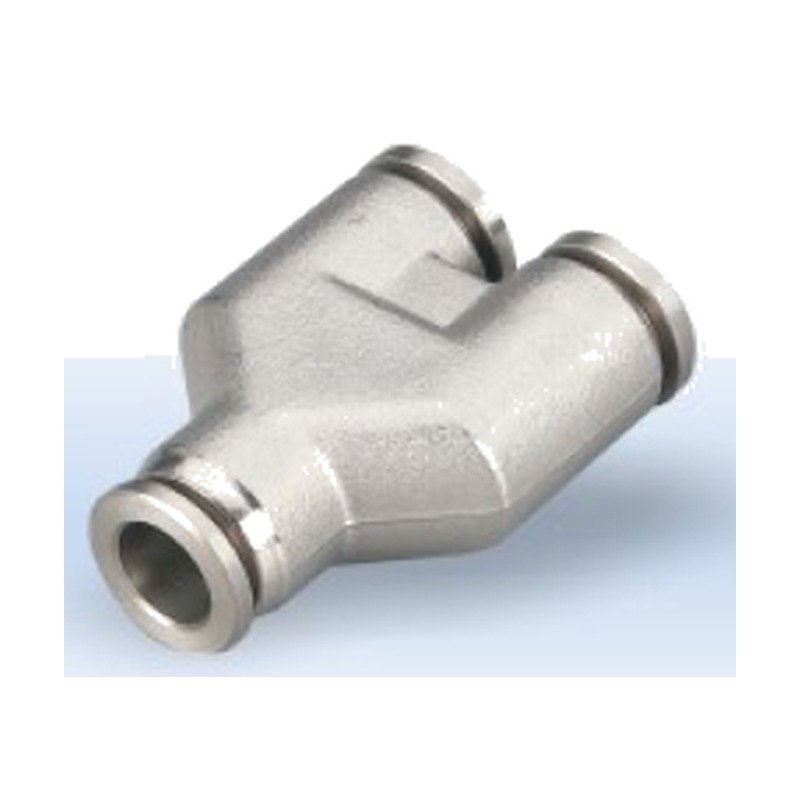

Фитинг нерж. SS-PW (Y-переходник)

Y-образный тройник-переходник цанговый из нержавеющей стали SS304/316 — разветвление магистрали в агрессивных и пищевых средах, где нужна коррозионная стойкость; уплотнение FKM (Viton) в незаявленном производителем диапазоне. Соединение трубка–трубка, цанга под Ø 6, 8, 10, 12, 14, 16 мм.

Артикулы серии: SS-PW-6-10, SS-PW-6-14, SS-PW-6-8 (всего 13 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 740 ₽ Выбрать исполнение
Фитинг нерж. SS-PW (Y-переходник) WAALPC SS-PW
SS-PW фото 1
SS-PW чертёж
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Тройник Y-образный переходной
Тип соединения
Цанга + цанга (трубка–трубка)
Материал корпуса
Нержавеющая сталь (марка заводом не указана)
Материал цанги
Нержавеющая сталь
Материал уплотнения
FKM (Viton, фторкаучук)
Диаметр трубки
6, 8, 10, 12, 14, 16 мм
Рабочая среда
Сжатый воздух
Все характеристики →
от 740 ₽
Артикул: SS-PW-6-4
✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Назначение и конструкция

Серия SS-PW — цанговые Y-переходники (тройники Y-образной геометрии) из нержавеющей стали для разветвления и слияния пневматических линий. Один центральный канал расходится на два симметричных отвода под углом, что позволяет питать два потребителя от одной магистрали или объединять два потока в один. Цанговое соединение фиксирует трубку зажимным кольцом и уплотняет её по наружному диаметру, обеспечивая герметичную сборку без инструмента и резьбовой подмотки.

Материал и стойкость

Корпус и цанговые втулки выполнены из нержавеющей стали 304/316, уплотнения — из стойкой к среде резины. В отличие от латунных и полимерных аналогов нержавеющее исполнение не корродирует при контакте с влагой, моющими растворами, агрессивными парами и солёным воздухом, выдерживает регулярную санитарную мойку и стерилизацию.

Применение

  • Пищевая и молочная промышленность, розлив напитков;
  • Фармацевтика, производство косметики, чистые помещения;
  • Химические и нефтехимические установки;
  • Судовое и морское оборудование, прибрежные объекты;
  • Системы с частой мойкой и дезинфекцией линий.

Технические границы

Максимальное рабочее давление — до 1 МПа. Диапазон рабочих температур не заявлен производителем — уточняйте у наших инженеров (зависит от типоразмера и материала уплотнения). Переходник применим как для сжатого воздуха, так и для нейтральных газов и совместимых жидких сред в пределах указанных параметров.

Как подобрать типоразмер

Серия охватывает наружные диаметры трубки 6, 8, 10, 12, 14 и 16 мм. Выберите типоразмер по наружному диаметру подключаемой трубки на каждом из трёх отводов — для Y-переходника центральный канал и оба отвода рассчитаны на одинаковый диаметр. Если требуется свести трубки разных диаметров или скомбинировать с резьбовым присоединением, инженеры CORNETA.TECH подберут схему разветвления под вашу пневмосистему.

Ключевые характеристики

  • Материал: нержавеющая сталь 304/316
  • Тип соединения: цанговое push-in, трубка-трубка
  • Диапазон диаметров цанги: 6-16 мм
  • Присоединительная резьба: отсутствует (трубка-трубка)
  • Макс. рабочее давление: до 1 МПа
  • Диапазон температур: не заявлен производителем
  • Y-образная геометрия: один вход — два отвода

Совместимость с импортными аналогами

Совместимый аналог — PISCO PW6-4SUS, SMC KQG2U04-06 (совпадают присоединительные и установочные размеры, серия SS-PW).

Как расшифровать артикул SS-PW?

Формат: SS-PW-{диаметр трубки}-{диаметр 2-й трубки}

  • SS-PW — серия
  • Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
  • Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 4 мм / 6 мм / 8 мм

Пример: SS-PW-6-10

Категории: Нержавеющий

Какой совместимый аналог у серии SS-PW по артикулу импортной детали?

SS-PW: 18 импортных обозначений → 5 наших артикулов; марки: PISCO, SMC. Цена и наличие — из реестра при открытии страницы.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — срок в карточке		Совместим с импортными
SS-PW-10-8Ø10 мм910 ₽—PISCO PW10-8SUS · SMC KQG2U08-10 · SMC KQG2U08-10-F
SS-PW-12-10Ø12 мм1 010 ₽—PISCO PW12-10SUS · SMC KQG2U10-12 · SMC KQG2U10-12-F
SS-PW-16-12—от 1 060 ₽—SMC KQG2U12-16 · SMC KQG2U12-16-F
SS-PW-6-4Ø6 мм740 ₽—PISCO PW6-4SUS · SMC KQG2U04-06-F · SMC KQG2U04-06
SS-PW-8-6Ø8 мм750 ₽—PISCO PW8-6SUS · SMC KQG2U06-08 · SMC KQG2U06-08-F

Совместимо с PISCO PW10-8SUS

Совместимый аналог — наш SS-PW-10-8, Ø10 мм. Цена 910 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQG2U08-10 · SMC KQG2U08-10-F

Совместимо с PISCO PW12-10SUS

Совместимый аналог — наш SS-PW-12-10, Ø12 мм. Цена 1 010 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQG2U10-12 · SMC KQG2U10-12-F

Совместимо с SMC KQG2U12-16

Совместимый аналог — наш SS-PW-16-12. Цена 1 060 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQG2U12-16-F

Совместимо с PISCO PW6-4SUS

Совместимый аналог — наш SS-PW-6-4, Ø6 мм. Цена 740 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQG2U04-06-F · SMC KQG2U04-06

Совместимо с PISCO PW8-6SUS

Совместимый аналог — наш SS-PW-8-6, Ø8 мм. Цена 750 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQG2U06-08 · SMC KQG2U06-08-F

У SS-PW: полное совпадение, включая исполнение, — 4, совпадение по размеру (исполнение сверяется) — 14. Нет вашего номера SS-PW? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Нержавеющий» ближе к SS-PW по цене?

SS-PW, от 730 ₽. В разделе «Нержавеющий» 63 позиции.

Фитинг нерж. SS-PEG (тройник переходной)от 750 ₽Фитинг нерж. SS-PE (тройник Т трубка-трубка)от 650 ₽Фитинг нерж. SS-PB (тройник Т)от 590 ₽
Весь раздел — 63 позиции →

Каким импортным обозначениям соответствует SS-PW?

SS-PW: 399 импортных обозначений в 2 семействах (SMC). Примеры соответствий: SMC KQG2U04-06 → SS-PW-6-4 (740 ₽); SMC KQG2U04-06-F → SS-PW-6-4 (740 ₽).

Что покупают вместе с SS-PW?

SS-PW: 12 исполнений от 740 ₽, размеры: 6, 8, 10, 12, 14, 16. Ряд цен серии: от 730 ₽ (SS-PW) до 1 060 ₽ (SS-PW-16-14). Цена по типоразмерам: 6 — от 740 ₽; 8 — от 750 ₽; 10 — от 910 ₽; 12 — от 1 010 ₽; 14 — от 1 060 ₽; 16 — от 1 060 ₽.

ПневмотрубкиПневмоцилиндрыДроссели

Разделы подобраны для серии SS-PW.

Автор: команда CORNETA.TECH.
Типовая схема применения
Типовая схема применения класса

Сколько стоят исполнения SS-PW?

В реестре 13 исполнений SS-PW с ценой: от 730 ₽ (SS-PW) до 1 060 ₽ (SS-PW-16-14). По ряду: SS-PW — 730 ₽, SS-PW-6-4 — 740 ₽, SS-PW-8-4 — 750 ₽, SS-PW-8-6 — 750 ₽, SS-PW-10-6 — 910 ₽, SS-PW-10-8 — 910 ₽, SS-PW-12-10 — 1 010 ₽, SS-PW-12-8 — 1 010 ₽.

Какие типоразмеры есть у SS-PW?

У SS-PW 6 типоразмеров: Ø6, 8, 10, 12, 14, 16 мм. По размерам: Ø6 мм — 1 исполнение, от 740 ₽; Ø8 мм — 2 исполнения, от 750 ₽; Ø10 мм — 2 исполнения, от 910 ₽; Ø12 мм — 2 исполнения, от 1 010 ₽; Ø14 мм — 2 исполнения, от 1 060 ₽; Ø16 мм — 3 исполнения, от 1 060 ₽.

Каким импортным артикулам соответствуют исполнения SS-PW?

Совместимый аналог по артикулу: PISCO PW10-8SUS → SS-PW-10-8; PISCO PW12-10SUS → SS-PW-12-10; PISCO PW6-4SUS → SS-PW-6-4; PISCO PW8-6SUS → SS-PW-8-6; SMC KQG2U04-06 → SS-PW-6-4; SMC KQG2U04-06-F → SS-PW-6-4; SMC KQG2U06-08 → SS-PW-8-6; SMC KQG2U06-08-F → SS-PW-8-6; SMC KQG2U08-10 → SS-PW-10-8; SMC KQG2U08-10-F → SS-PW-10-8. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии SS-PW?

Тип фитинга: Тройник Y-образный переходной; Тип соединения: Цанга + цанга (трубка–трубка); Материал корпуса: Нержавеющая сталь (марка заводом не указана); Материал цанги: Нержавеющая сталь; Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Рабочая температура: не заявлена производителем — уточняйте у наших инженеров; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии SS-PW?

SS-PW — Y-переходник из нержавеющей стали: три цанговых входа, ветки под острым углом, трубки разных диаметров. Диапазон от 4 до 16 мм, в том числе крупные 14 и 16 мм. Пара диаметров в артикуле записана от большего к меньшему (SS-PW-16-14, SS-PW-14-12). Резьбы нет, трубка присоединяется без инструмента. Та же форма в латуни выпускается как TH-PW, в пластике — как PW.
