Цанговый фитинг цельнолатунный — совместимый аналог SMC KQB2F4-01
📞 8-800-350-01-08 · бесплатно по РФ · ✉️ info@corneta.ru 🏢 Юрлицам: УПД, ЭДО, тендеры 44-ФЗ 🛃 Белый ввоз — ГТД проверяется на ФТС РФ
Контакты Telegram
Совместимые аналоги импортной пневматики: пришлите спецификацию — таблица аналогов и счёт за 1–3 дня 8-800-350-01-08 ✉️ info@corneta.ru
TH-PCF

Фитинг цельнолатунный цанговый TH-PCF (прямой с внутр. резьбой)

Прямой цанговый фитинг с внутренней трубной резьбой из латуни. Цанга 4–12 мм, резьба M5–R1/2.

Артикулы серии: TH-PCF-4-01, TH-PCF-4-03, TH-PCF-4-M5 (всего 20 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 100 ₽ Выбрать исполнение

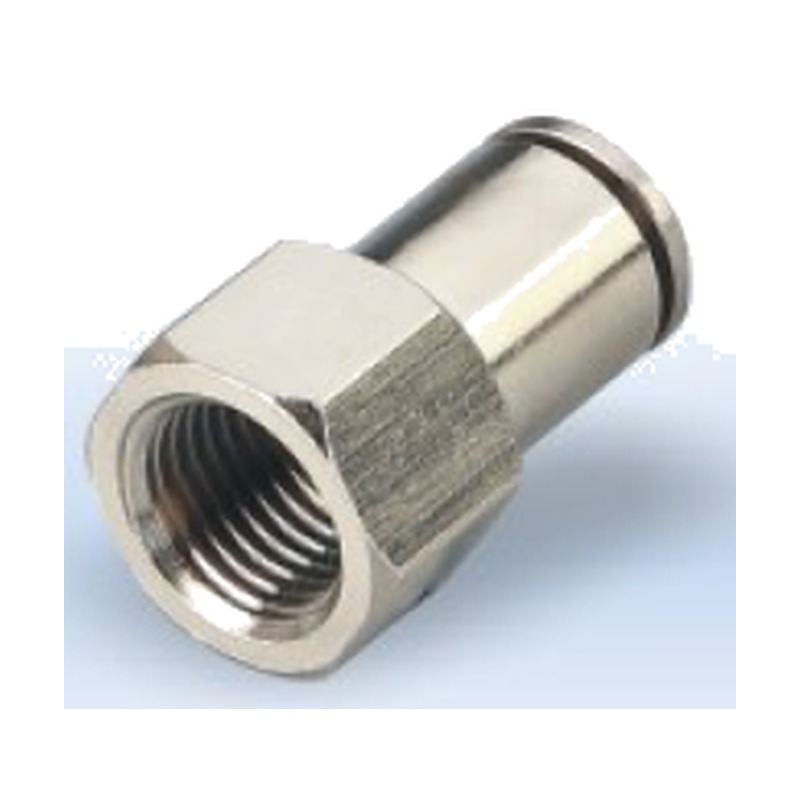

Фитинг цельнолатунный цанговый TH-PCF (прямой с внутр. резьбой) WAALPC TH-PCF
✓ Статус Официальный представитель WAALPC в РФ · сертификат
поставка 2–4 недели
Ключевые характеристики
Тип фитинга
Прямой (I-образный)
Тип соединения
Внутренняя резьба + цанга
Материал корпуса
Латунь (никелированная)
Материал уплотнения
FKM (Viton, фторкаучук)
Стандарт резьбы
G (BSPP) цилиндрическая
Внутренняя резьба
1/8, 1/4, 3/8, 1/2, M5
Диаметр трубки
4, 6, 8, 10, 12 мм
Все характеристики →
от 100 ₽
Артикул: TH-PCF-4-01
✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Назначение и конструкция

Серия TH-PCF — прямые цанговые фитинги с внутренней трубной резьбой для быстрого соединения пневмотрубки с резьбовым штуцером, портом распределителя, цилиндра, блока подготовки воздуха или коллектора. Геометрия прямая, без угла: ось цанги совпадает с осью резьбы, поэтому трубка входит соосно с присоединяемым устройством. Со стороны трубки — цанговый узел мгновенного монтажа (вставил трубку до упора — соединение зафиксировано цанговыми зубьями, уплотнено кольцом), со стороны устройства — внутренняя резьба (гнездо под наружный штуцер).

Материал и стойкость

Корпус и резьбовая часть выполнены из латуни ЛС59-1 с никелированием.

Применение

  • для химически активных сред и морской атмосферы — нержавеющая серия SS;
  • Лаборатории, контрольно-измерительные стенды, аналитика

Технические границы

Рабочее давление до 1.0 МПа, поддерживается вакуум до -0.1 МПа (-100 кПа). Рабочая среда — сжатый воздух и нейтральные газы; для жидкостей и агрессивных сред проверяйте совместимость уплотнения.

Как подобрать типоразмер

Выберите наружный диаметр трубки (4, 6, 8, 10 или 12 мм) и присоединительную резьбу под имеющийся порт устройства: M5x0.8, R1/8, R1/4, R3/8 или R1/2. Резьба коническая R (BSPT) для самоуплотнения по виткам; при необходимости цилиндрической G (BSPP) укажите это отдельно. Серия включает 19 типоразмеров — сочетания диаметра цанги и резьбы. Если порт нестандартный или нужна проверка по среде и давлению — наши инженеры подберут позицию под вашу систему.

Ключевые характеристики

  • Материал: латунь ЛС59-1 с никелированием
  • Тип соединения: цанговое + внутренняя резьба
  • Диаметр цанги: 4–12 мм
  • Присоединительная резьба: M5x0.8, R1/8–R1/2
  • Макс. рабочее давление: 1.0 МПа
  • Вакуум: до -0.1 МПа

Совместимость с импортными аналогами

Совместимый аналог — AVENTICS R412005283 — отличие: у AVENTICS мини-исполнение (уменьшенные габариты), размеры сравните с нашей карточкой; Aignep 50030N-4-1/4 (57030-4-1/4) — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 20 бар; у Aignep SWIFTFIT резьба универсальная (R и G одним штуцером), у нашего — резьба по исполнению карточки; Camozzi Camozzi 6463 — отличие: Ø трубки и резьбу выберите в нашей карточке; Ø5 у нас нет; Legris 3614 04 10 — отличие: у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L), у нашего — по карточке; Norgren 102261238 — отличие: рабочее давление у Norgren Pneufit 10 до 18 бар, у нашего TH-PCF-12-03 до 1,0 МПа; температура у Norgren −20…+80 °C; на резьбу Norgren нанесён герметик, наличие герметика на резьбе нашего TH-PCF-12-03 сверьте по карточке; Pneumax 0204M5 — отличие: у Pneumax RAP никелированная латунь, исполнение уплотнения резьбы — сравните с нашей карточкой (совпадают присоединительные и установочные размеры, серия TH-PCF).

Как расшифровать артикул TH-PCF?

Формат: TH-PCF-{диаметр трубки}-{присоединение (резьба)}

  • TH-PCF — серия
  • Диаметр трубки: 4 / 6 / 8 / 10 / 12
  • Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5

Пример: TH-PCF-4-01

Категории: Цельнолатунный

Какой совместимый аналог у серии TH-PCF по артикулу импортной детали?

TH-PCF: 64 импортных обозначения → 14 наших артикулов; марки: Aignep, AVENTICS, Camozzi, Legris, Norgren, Pneumax. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать
Наш артикулРазмерЦенаНаличие
«—» — срок в карточке		Совместим с импортными
TH-PCF—от 100 ₽—Camozzi Camozzi 6463
TH-PCF-10-02Ø10 мм, G1/4210 ₽—Aignep 50030N-10-1/4 · Aignep 57030-10-1/4 · Camozzi 6463 10-1/4 · Norgren 102261028
TH-PCF-10-03Ø10 мм, 3/8240 ₽—Aignep 57030-10-3/8 · Aignep 50030N-10-3/8 · Norgren 102261038
TH-PCF-10-04Ø10 мм, G1/2310 ₽—Aignep 50030N-10-1/2 · Aignep 57030-10-1/2
TH-PCF-12-03Ø12 мм, G3/8310 ₽—Aignep 57030-12-3/8 · Aignep 50030N-12-3/8 · Norgren 102261238
TH-PCF-12-04Ø12 мм, G1/2310 ₽—Aignep 57030-12-1/2 · Aignep 50030N-12-1/2 · Norgren 102261248
TH-PCF-4-01Ø4 мм, G1/8110 ₽—Aignep 50030N-4-1/8 · Aignep 57030-4-1/8 · Camozzi 6463 4-1/8 · Camozzi R6463 4-1/8 · Legris 3614 04 10 · Norgren 102260418 · Pneumax 020418
TH-PCF-4-02Ø4 мм, G1/4180 ₽—Aignep 50030N-4-1/4 · Aignep 57030-4-1/4 · Legris 3614 04 13 · Norgren 102260428 · Pneumax 020414
TH-PCF-4-M5Ø4 мм, M5100 ₽—Aignep 50030N-4-M5 · Aignep 57030-4-M5 · AVENTICS R412005283 · Camozzi 6463 4-M5 · Camozzi R6463 4-M5 · Pneumax 0204M5
TH-PCF-6-01Ø6 мм, G1/8110 ₽—Aignep 57030-6-1/8 · Aignep 50030N-6-1/8 · Camozzi 6463 6-1/8 · Camozzi R6463 6-1/8 · Legris 3614 06 10 · Norgren 102260618 · Pneumax 020618
TH-PCF-6-02Ø6 мм, 1/4180 ₽—Aignep 57030-6-1/4 · Aignep 50030N-6-1/4 · Camozzi 6463 6-1/4 · Camozzi R6463 6-1/4 · Legris 3614 06 13 · Norgren 102260628 · Pneumax 020614
TH-PCF-8-01Ø8 мм, G1/8140 ₽—Aignep 50030N-8-1/8 · Aignep 57030-8-1/8 · Camozzi 6463 8-1/8 · Camozzi R6463 8-1/8 · Legris 3614 08 10 · Norgren 102260818 · Pneumax 020818

Все 14 совместимых позиций TH-PCF — на странице семейства

Совместимо с Camozzi Camozzi 6463

Совместимый аналог — наш TH-PCF. Цена 100 ₽, поставка 2–4 недели.

Совместимо с Aignep 50030N-10-1/4

Совместимый аналог — наш TH-PCF-10-02, Ø10 мм, G1/4. Цена 210 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Aignep 57030-10-1/4 · Camozzi 6463 10-1/4 · Norgren 102261028

Совместимо с Aignep 57030-10-3/8

Совместимый аналог — наш TH-PCF-10-03, Ø10 мм, 3/8. Цена 240 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Aignep 50030N-10-3/8 · Norgren 102261038

Совместимо с Aignep 50030N-10-1/2

Совместимый аналог — наш TH-PCF-10-04, Ø10 мм, G1/2. Цена 310 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Aignep 57030-10-1/2

Совместимо с Aignep 57030-12-3/8

Совместимый аналог — наш TH-PCF-12-03, Ø12 мм, G3/8. Цена 310 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Aignep 50030N-12-3/8 · Norgren 102261238

Совместимо с Aignep 57030-12-1/2

Совместимый аналог — наш TH-PCF-12-04, Ø12 мм, G1/2. Цена 310 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Aignep 50030N-12-1/2 · Norgren 102261248

У TH-PCF: полное совпадение, включая исполнение, — 0, совпадение по размеру (исполнение сверяется) — 64. Нет вашего номера TH-PCF? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Цельнолатунный» ближе к TH-PCF по цене?

TH-PCF, от 100 ₽. В разделе «Цельнолатунный» 75 позиций.

Фитинг цельнолатунный цанговый TH-POC (прямой с шестигранником)от 100 ₽Фитинг цельнолатунный цанговый TH-PC (прямой)от 90 ₽
Весь раздел — 75 позиций →

Каким импортным обозначениям соответствует TH-PCF?

TH-PCF: 129 импортных обозначений в 8 семействах (AVENTICS, Aignep, Camozzi, Norgren, Pneumax, Legris). Примеры соответствий: AVENTICS R412005283 → TH-PCF-4-M5 (100 ₽); Aignep 50030N-4-1/4 → TH-PCF-4-02 (180 ₽); Aignep 50030N-6-1/4 → TH-PCF-6-02 (180 ₽); Camozzi Camozzi 6463 → TH-PCF (100 ₽); Camozzi 6463 4-M5 → TH-PCF-4-M5 (100 ₽); Norgren 102260418 → TH-PCF-4-01 (110 ₽).

Что покупают вместе с TH-PCF?

TH-PCF: 19 исполнений от 100 ₽, размеры: 4, 6, 8, 10, 12. Ряд цен серии: от 100 ₽ (TH-PCF) до 310 ₽ (TH-PCF-12-04). Цена по типоразмерам: 4 — от 100 ₽; 6 — от 110 ₽; 8 — от 140 ₽; 10 — от 210 ₽; 12 — от 310 ₽.

ПневмотрубкиПневмоцилиндрыДроссели

Разделы подобраны для серии TH-PCF.

Автор: команда CORNETA.TECH.
Типовая схема применения
Типовая схема применения класса

Сколько стоят исполнения TH-PCF?

В каталоге 20 исполнений TH-PCF с ценой: от 100 ₽ (TH-PCF) до 310 ₽ (TH-PCF-12-04). По ряду: TH-PCF — 100 ₽, TH-PCF-4-01 — 110 ₽, TH-PCF-6-M5 — 110 ₽, TH-PCF-4-02 — 180 ₽, TH-PCF-8-02 — 190 ₽, TH-PCF-10-02 — 210 ₽, TH-PCF-8-03 — 230 ₽, TH-PCF-6-04 — 260 ₽.

Какие типоразмеры есть у TH-PCF?

У TH-PCF 5 типоразмеров: Ø4, 6, 8, 10, 12 мм. По размерам: Ø4 мм — 3 исполнения, от 100 ₽; Ø6 мм — 5 исполнений, от 110 ₽; Ø8 мм — 4 исполнения, от 140 ₽; Ø10 мм — 4 исполнения, от 210 ₽; Ø12 мм — 3 исполнения, от 310 ₽.

Каким импортным артикулам соответствуют исполнения TH-PCF?

Совместимый аналог по артикулу: Aignep 50030N-10-1/2 → TH-PCF-10-04; Aignep 50030N-10-1/4 → TH-PCF-10-02; Aignep 50030N-10-3/8 → TH-PCF-10-03; Aignep 50030N-12-1/2 → TH-PCF-12-04; Aignep 50030N-12-3/8 → TH-PCF-12-03; Aignep 50030N-4-1/4 → TH-PCF-4-02; Aignep 50030N-4-1/8 → TH-PCF-4-01; Aignep 50030N-4-M5 → TH-PCF-4-M5; Aignep 50030N-6-1/4 → TH-PCF-6-02; Aignep 50030N-6-1/8 → TH-PCF-6-01. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии TH-PCF?

Тип фитинга: Прямой (I-образный); Тип соединения: Внутренняя резьба + цанга; Материал корпуса: Латунь (никелированная); Материал уплотнения: FKM (Viton, фторкаучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии TH-PCF?

Резьба у TH-PCF внутренняя: этот прямой цельнолатунный цанговый фитинг накручивают на наружную резьбу изделия, а трубку вставляют с другой стороны. Диаметры 4, 6, 8, 10 и 12 мм; M5 — у Ø4 и Ø6, у Ø12 резьба только 1/4…1/2. Латунный корпус отличает серию от пластикового PCF, а размерный ряд 4–12 мм — от TK-PCF, где есть ещё 14 и 16 мм.
