Фитинг цельнолатунный цанговый TH-PW (Y-переходник)
Тройник (T-образный) из никелированной латуни: разветвляет линию на три канала цанговым соединением трубка–трубка, без резьбы и без инструмента. Уплотнение FKM (Viton), рабочий диапазон −20…+150 °C — латунный корпус держит нагрев выше полимерных фитингов; типоразмеры Ø 6–16 мм. Аналог SMC KQG2U, Festo CRQS-Y — пришлите типоразмер, подберём замену.
348 ₽
Назначение и конструкция

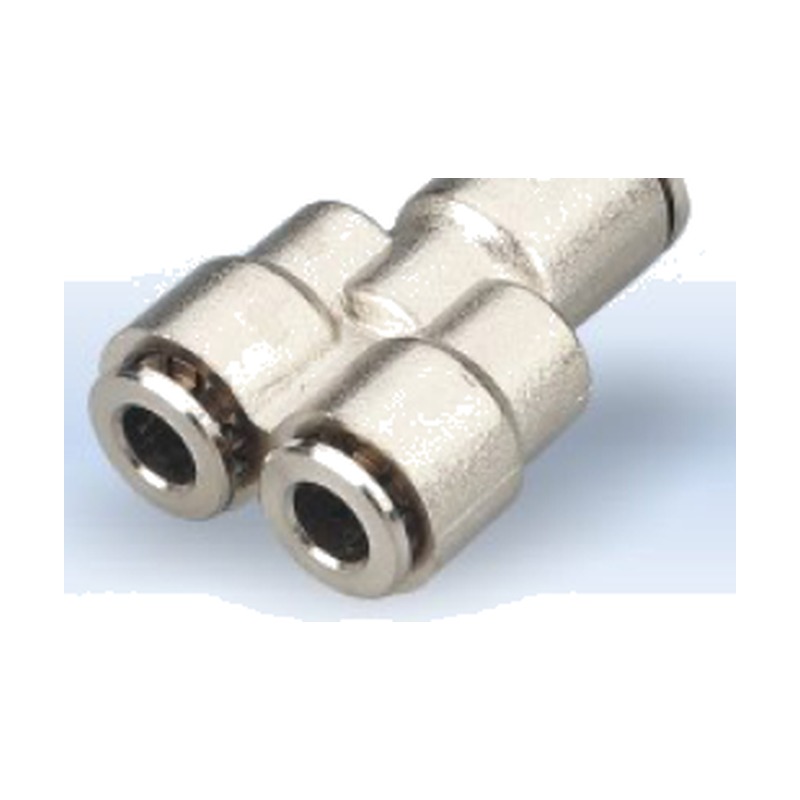

Серия TH-PW — латунный Y-переходники (Y-тройники) цангового типа для разветвления пневматических и жидкостных линий. Каждый фитинг имеет три цанговых порта, расположенных под углом в форме буквы Y: один входной канал делится на два равнозначных отвода. Подключение трубки выполняется одним движением вставки до упора — без резьбового уплотнения и без инструмента. Внутренняя цанга с зажимными лепестками и уплотнительное кольцо фиксируют трубку и обеспечивают герметичность при обратном давлении.
Материал и стойкость
Корпус и зажимные элементы изготовлены из латуни ЛС59-1 с никелированием марок 304 (ЛС59-1) или 316 (AISI 316).
Применение
- Пищевая и молочная промышленность, разлив напитков
- Фармацевтическое и косметическое производство
- Химическая и нефтехимическая аппаратура
- Судовое и морское оборудование, прибрежные установки
- Системы с частой санитарной обработкой и мойкой высокого давления
Технические границы
Рабочее давление — до 1.0 МПа (для рабочей среды воздух и нейтральные газы). Диапазон рабочих температур — от −20 до +150 °C в зависимости от материала уплотнения. Совместимость со средой и температурный предел уточняются под конкретную задачу. Допускается работа в вакуумных линиях при условии подбора подходящего уплотнения.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром применяемой трубки: серия охватывает цанги 6, 8, 10, 12, 14 и 16 мм. Y-переходник может быть равнопроходным (все три порта одного диаметра) или переходным (входной и отводные порты разных диаметров). Укажите наружные диаметры трубок по каждому из трёх портов и материал (304 или 316) — мы подберём исполнение и подготовим счёт за 1–3 дня.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое, три порта трубка-трубка-трубка
- Геометрия: Y-переходник (разветвление 1→2)
- Диаметры цанги: 6, 8, 10, 12, 14, 16 мм
- Присоединительная резьба: отсутствует
- Макс. рабочее давление: до 1.0 МПа
- Рабочая температура: −20…+150 °C, допускается вакуум
Расшифровка артикула
Формат: TH-PW-{диаметр трубки}-{диаметр 2-й трубки}
- TH-PW — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
- Диаметр 2-й трубки: 10 мм / 12 мм / 14 мм / 4 мм / 6 мм / 8 мм
Пример: TH-PW-6-10
