HDAF

Фильтр HDAF

Name: Фильтр HDAF
Brand: WAALPC
SKU: HDAF
Availability: InStock

Фильтр WAALPC HDAF, порт 02/03/04. Поставка 2–4 недели.

Артикулы серии: HDAF20-02, HDAF20-03, HDAF20-04 (всего 9 модификаций)

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Фильтр

Серия

HDAF

Материал корпуса

Цинковый сплав

Рабочее давление

0,05–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

Сжатый воздух

Артикул: HDAF20-02

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

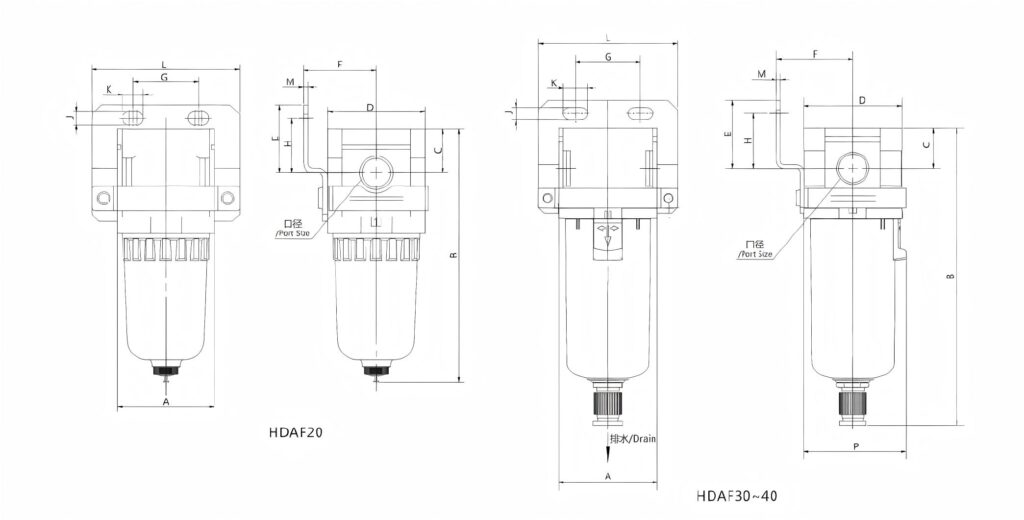

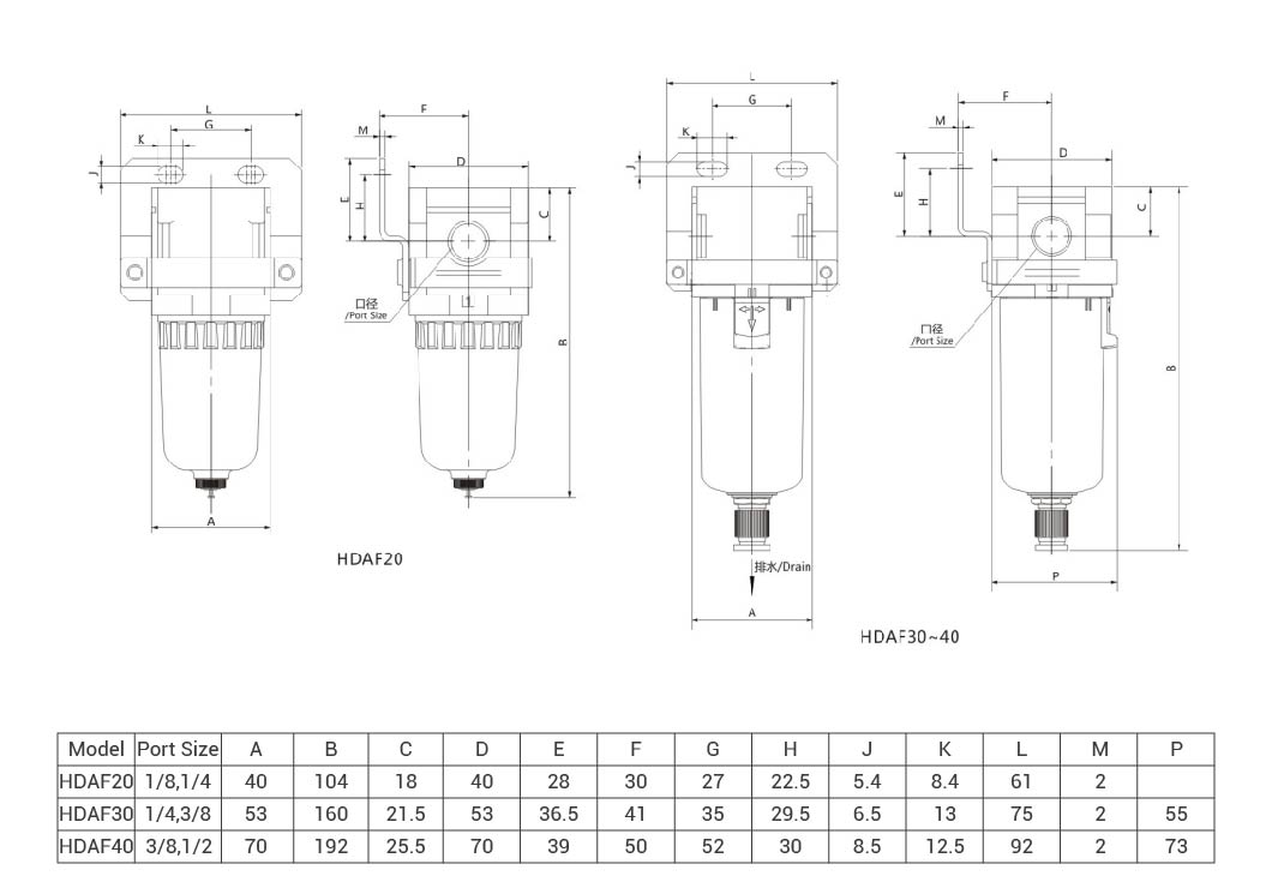

Чертёж

Документы

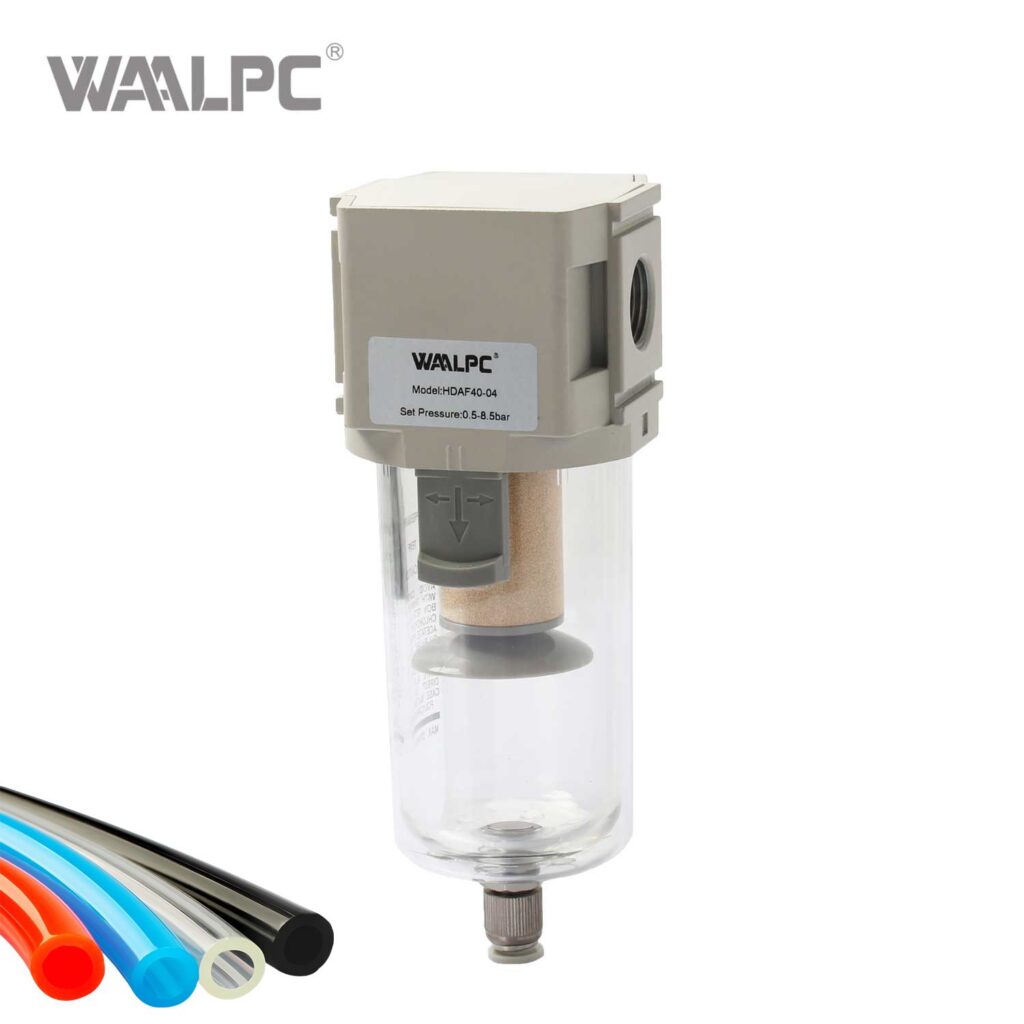

Фильтр WAALPC HDAF — малый типоразмер для узлов без места под крупный фильтр: настольные автоматы, компактные манипуляторы. Снимает влагу, масляные капли и механические частицы из потока сжатого воздуха.

Типоразмеры: 20/30/40
Присоединение: 02–04
Рабочее давление: до 1,0 МПа
Температура: 5…60 °C

Поставка — 2–4 недели.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC AF2000, SMC HDAF (совпадают присоединительные и установочные размеры, серия HDAF).

Как расшифровать артикул HDAF?

Формат: HDAF{типоразмер hdaf}-{присоединение (резьба)}

HDAF — серия
Типоразмер HDAF: 20 / 30 / 40
Присоединение (резьба): G1/4 / G3/8 / G1/2

Пример: HDAF20-02

Категории: Фильтр HDAF

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
HDAF	—	от 1 095 ₽	поставка 2–4 недели	AirTAC AF2000
HDAF20-02	—	от 1 095 ₽	поставка 2–4 недели	SMC HDAF
HDAF20-03	—	от 1 642 ₽	поставка 2–4 недели	AirTAC HDAF20-03
HDAF20-04	—	от 2 291 ₽	поставка 2–4 недели	AirTAC HDAF20-04
HDAF30-02	—	от 1 095 ₽	поставка 2–4 недели	AirTAC HDAF30-02
HDAF30-03	—	от 1 642 ₽	поставка 2–4 недели	AirTAC HDAF30-03
HDAF30-04	—	от 2 291 ₽	поставка 2–4 недели	AirTAC HDAF30-04
HDAF40-02	—	от 1 095 ₽	поставка 2–4 недели	AirTAC HDAF40-02
HDAF40-03	—	от 1 642 ₽	поставка 2–4 недели	AirTAC HDAF40-03
HDAF40-04	—	от 2 291 ₽	поставка 2–4 недели	AirTAC HDAF40-04

Совместимо с AirTAC AF2000

Совместимый аналог — наш HDAF. Цена 1 095 ₽, поставка 2–4 недели.

Совместимо с SMC HDAF

Совместимый аналог — наш HDAF20-02. Цена 1 095 ₽, поставка 2–4 недели.

Совместимо с AirTAC HDAF20-03

Совместимый аналог — наш HDAF20-03. Цена 1 642 ₽, поставка 2–4 недели.

Совместимо с AirTAC HDAF20-04

Совместимый аналог — наш HDAF20-04. Цена 2 291 ₽, поставка 2–4 недели.

Совместимо с AirTAC HDAF30-02

Совместимый аналог — наш HDAF30-02. Цена 1 095 ₽, поставка 2–4 недели.

Совместимо с AirTAC HDAF30-03

Совместимый аналог — наш HDAF30-03. Цена 1 642 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с HDAF?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про HDAF?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.
