Фильтр-регулятор большого расхода QFRH

Фильтр-регулятор большого расхода WAALPC QFRH, порт 08/10/15/20/25/32/40/50. Поставка 2–4 недели.

Артикулы серии: QFRH-08, QFRH-10, QFRH-15 (всего 8 модификаций)

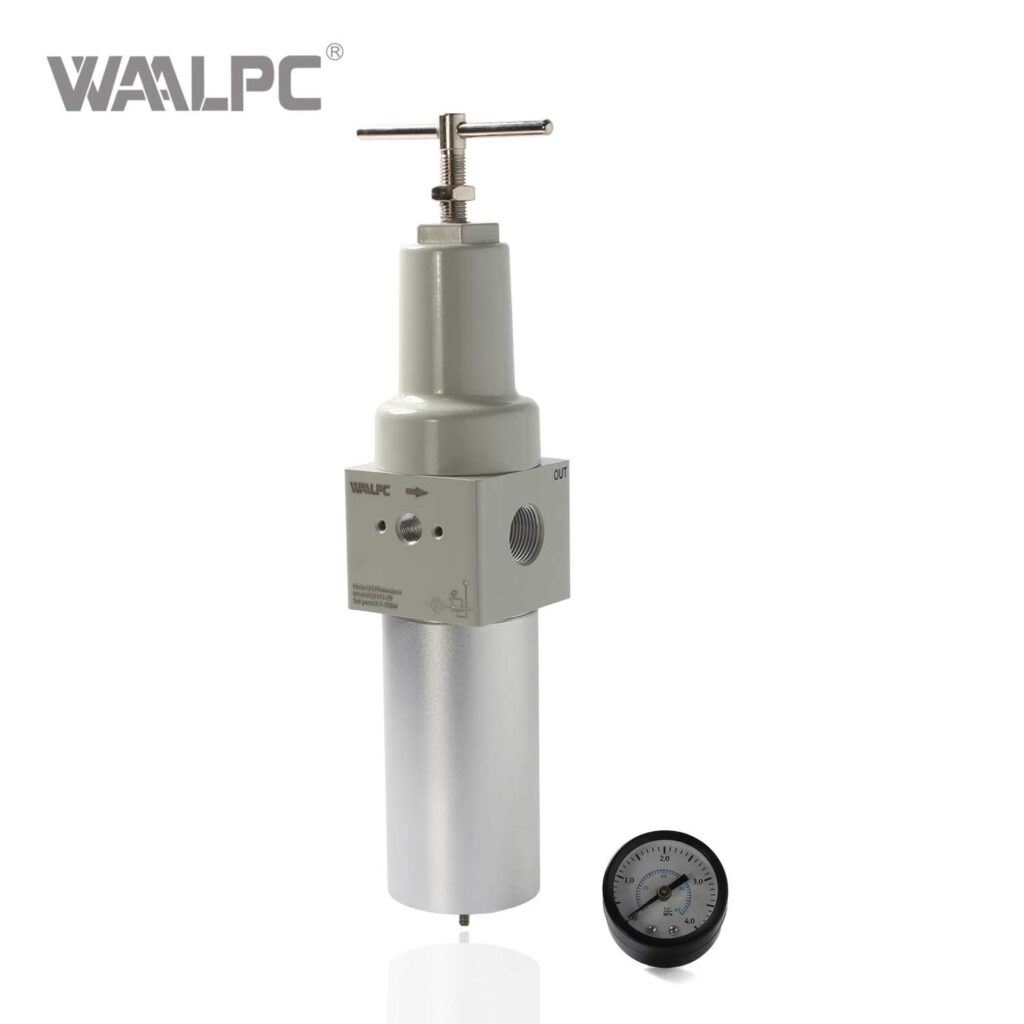

Фильтр-регулятор большого расхода QFRH WAALPC QFRH

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Производитель

WAALPC

Тип

Фильтр-регулятор большого расхода

Серия

QFRH

Материал корпуса

Цинковый сплав

Рабочее давление

0,05–1,0 МПа

Рабочая температура

+5…+60 °C

Рабочая среда

Сжатый воздух

Артикул: QFRH-08

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

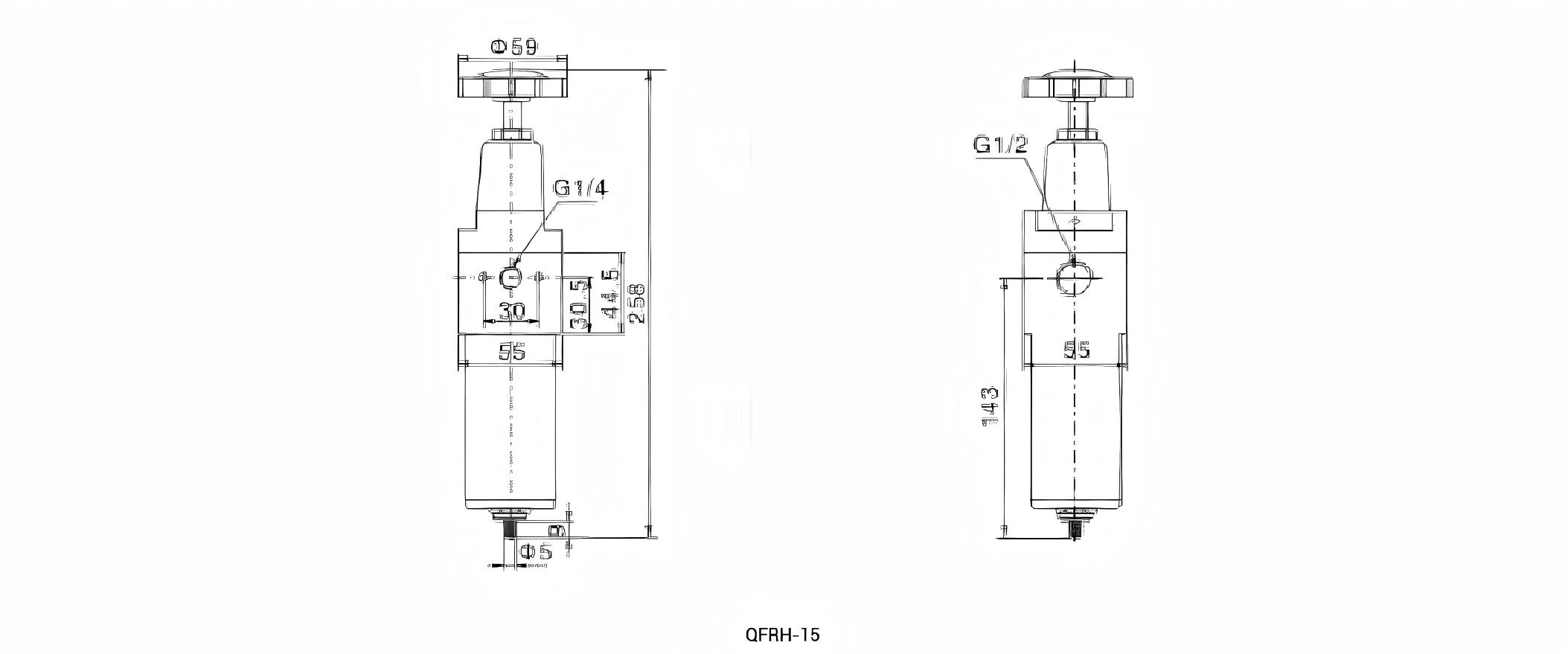

Чертёж

Документы

О серии

Фильтр-регулятор большого расхода WAALPC QFRH — очищает сжатый воздух от влаги, масла и механических частиц. Для типоразмеров QFRH-20 (G3/4″) и QFRH-25 (G1″) подтверждён совместимый аналог XCPC. Поставка 2–4 недели.

Какие исполнения входят в серию QFRH?

В серии 8 исполнений. Обозначения ряда: QFRH-08, QFRH-10, QFRH-15, QFRH-20, QFRH-25, QFRH-32, QFRH-40, QFRH-50. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки.

Для какого расхода нужен большой типоразмер

Присоединение растёт от 08 до 50 вместе с диаметром магистрали — крупные типоразмеры (32–50) ставят на цеховом вводе с несколькими потребителями воздуха.

Когда поставка?

2–4 недели после согласования спецификации. Крепёж и уплотнения заказываются отдельно.

Совместимость с импортными аналогами

Совместимый аналог — XCPC QFRH-08 (совпадают присоединительные и установочные размеры, серия QFRH).

Как расшифровать артикул QFRH?

Формат: QFRH-{присоединение (резьба)}

QFRH — серия
Присоединение (резьба): G1/4 / G3/8 / G1/2 / G3/4 / G1 / G1 1/4 / G1 1/2 / G2

Пример: QFRH-08

Категории: Фильтр-регулятор большого расхода QFRH

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
QFRH-08	Ø08 мм	6 925 ₽	поставка 2–4 недели	XCPC QFRH-08
QFRH-10	Ø10 мм	6 925 ₽	поставка 2–4 недели	XCPC QFRH-10
QFRH-15	Ø15 мм	6 925 ₽	поставка 2–4 недели	XCPC QFRH-15
QFRH-20	Ø20 мм	390 ₽	поставка 2–4 недели	XCPC QFRH-20
QFRH-25	Ø25 мм	10 403 ₽	поставка 2–4 недели	XCPC QFRH-25

Совместимо с XCPC QFRH-08

Совместимый аналог — наш QFRH-08, Ø08 мм. Цена 6 925 ₽, поставка 2–4 недели.

Совместимо с XCPC QFRH-10

Совместимый аналог — наш QFRH-10, Ø10 мм. Цена 6 925 ₽, поставка 2–4 недели.

Совместимо с XCPC QFRH-15

Совместимый аналог — наш QFRH-15, Ø15 мм. Цена 6 925 ₽, поставка 2–4 недели.

Совместимо с XCPC QFRH-20

Совместимый аналог — наш QFRH-20, Ø20 мм. Цена 390 ₽, поставка 2–4 недели.

Совместимо с XCPC QFRH-25

Совместимый аналог — наш QFRH-25, Ø25 мм. Цена 10 403 ₽, поставка 2–4 недели.

Аналог с оговорками: совпадают присоединительные размеры и назначение Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Что покупают вместе с QFRH?

Фитинги Пневмораспределители Глушители

Подбор проверил Вадим Ибрагимов, главный инженер CORNETA. Пришлите артикул или спецификацию — подберём совместимый аналог по присоединительным размерам и назовём цену.

Какие вопросы чаще всего задают про QFRH?

Какая тонкость фильтрации?

Стандартно 5, 25 или 40 мкм. 40 мкм — грубая очистка на входе, 5 мкм — тонкая перед точным оборудованием. Тонкость указана в карточке — берите под требования оборудования.

Слив конденсата — ручной или автоматический?

Бывает ручной, полуавтоматический и автоматический. Автослив сбрасывает конденсат сам, ручной требует открыть кран. Для необслуживаемых или труднодоступных мест берите автослив.

В каком порядке ставятся узлы?

По ходу воздуха: фильтр → регулятор → лубрикатор. Фильтр очищает, регулятор держит давление, лубрикатор добавляет масло в поток. Часть узлов комбинированные — фильтр и регулятор в одном корпусе.

Что означают буквы AF, AR, AW, AL, AC?

AF — фильтр, AR — регулятор давления, AW — фильтр-регулятор в одном корпусе, AL — лубрикатор, AC — готовая группа подготовки. Буква задаёт тип узла, сверяйте её при подборе.

Чем заменить импортный блок воздухоподготовки?

Многие коды (AF2000, AR2000, AW2000) совпадают с нашими буква-в-букву — карточка находится прямо по артикулу. Сверяйте тип узла, тонкость фильтра и присоединительную резьбу.

Какое максимальное рабочее давление?

Рабочее давление узлов воздухоподготовки — до 1.0 МПа (10 бар). Блоков на 1.6 МПа (16 бар) в линейке нет — если нужно выше, уточняйте отдельно до заказа.
