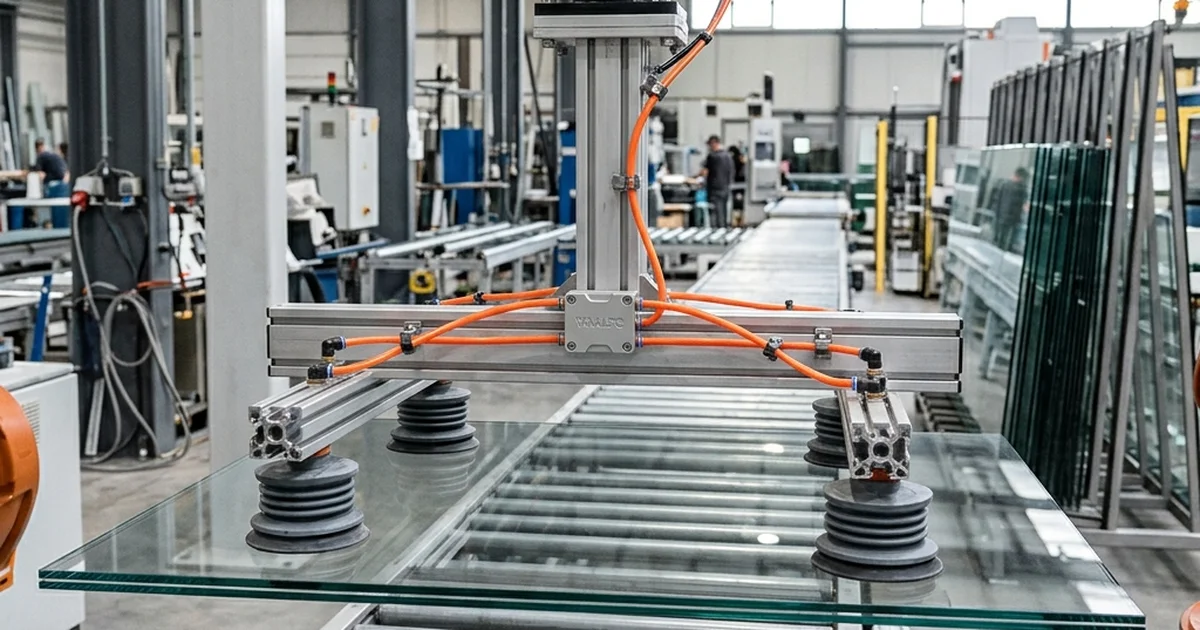

Вакуумная техника в пневматике: эжекторы, присоски, применение

Вакуумная техника в пневматике: эжекторы, присоски, применение

Вакуумная техника позволяет переносить детали за поверхность без зажима губками. Следы, деформация и время захвата зависят от материала присоски, детали и параметров системы. Стекло, полированный металл, окрашенные панели, электроника, упаковка — типичные области применения вакуумных присосок и пневматических эжекторов.

Товары из статьи

Поставка всех позиций — 3–5 недель.

WAALPC ZFCWAALPC ZFCВакуумный фильтрот 200 ₽ZFC100-06B
Вакуумный эжектор компактный ZU (SMC-формат) — каталог пневматикиWAALPC ZUВакуумный эжектор компактный
Давление: 0,5 МПа
от 290 ₽ZU05S
Вакуумные фильтры — каталог пневматикиWAALPC VFRВакуумный фильтр большого расходаот 2 420 ₽VFR20-06-06
WAALPC ZHWAALPC ZHВакуумный эжектор
Давление: до 1,0 МПа
от 770 ₽ZH05B-06-06
WAALPC VUHWAALPC VUHВакуумный фитингот 830 ₽VUH07-44A
КОРОТКИЙ ОТВЕТ

Сила вакуумного захвата считается по формуле F = ΔP × A: положительный перепад давлений × эффективная площадь присоски. При эффективном диаметре 30 мм и перепаде 60 кПа теоретическая сила — 42,4 Н. В статическом примере с запасом S = 2 это 2,16 кг при присоске сверху; при боковом захвате и условном коэффициенте трения μ = 0,5 — 1,08 кг. Для движения нужны ускорения и испытания трения. NBR, силикон и полиуретан выбирают по паспорту конкретной присоски. В каталоге есть компактный ZU от 290 ₽ и корпусной ZH от 770 ₽; их собственные характеристики уточняют по паспорту WAALPC. Полный расчёт, таблица диаметров и 6 ошибок монтажа — ниже.

В этой статье: принцип работы эжектора, типы и материалы присосок, расчёт силы вакуумного захвата с примером на реальном артикуле WAALPC, таблица подбора диаметра присоски, 6 критических ошибок монтажа и пошаговый алгоритм проектирования вакуумного захвата.

Содержание статьи (9 разделов)
  1. 1. Эжектор или вакуумный насос — что выбрать?
  2. Как работает трубка Вентури и какие бывают эжекторы?
  3. 2. Какие бывают типы вакуумных присосок — форма и материал?
  4. 3. Как рассчитать силу вакуумного захвата?
  5. 4. Как проектировать вакуумный захват по шагам?
  6. 5. Какие вспомогательные компоненты нужны вакуумной системе?
  7. 6. Какие шесть критических ошибок бывают при монтаже вакуумных систем?
  8. 7. Какие вопросы чаще всего задают о вакуумной технике?
  9. Как выбрать компоненты вакуумной системы?

1. Эжектор или вакуумный насос — что выбрать?

Вакуум создают, в частности, пневматическим эжектором или электрическим вакуумным насосом. В эжекторе струя сжатого воздуха из сопла увлекает воздух из вакуумного порта; смешанный поток выходит через диффузор. Самому эжектору без клапанов не нужны электропитание и движущиеся детали. Давление подачи задают по паспорту модели.

ЭЖЕКТОР
  • Питание: сжатый воздух, давление по паспорту
  • Разрежение: по характеристике конкретного исполнения
  • Время создания вакуума: зависит от объёма и утечек
  • Расход питающего воздуха: по паспорту с указанием условий приведения
  • Габарит и монтаж: по чертежу модели
  • Пористые материалы: нужен достаточный расход при утечках
от 290 ₽ (серия ZU) … 900 ₽ (ZH10B-08-10)
НАСОС
Электрический вакуумный
  • Питание: электричество, напряжение по паспорту
  • Разрежение: по характеристике насоса
  • Время создания вакуума: зависит от объёма и производительности
  • Сжатый воздух для привода: не требуется
  • Габарит: настольный / напольный агрегат
  • Пористые материалы: требуется подбор по утечкам
Правило выбора: сравнивают расход при нужном разрежении, утечки, объём системы и длительность цикла. Для пористых деталей подходят как насосы, так и специально подобранные эжекторы; один тип привода не гарантирует удержание.

В каталоге CORNETA.TECH два формата эжекторов: корпусной ZH (SMC-формат) под монтаж на кронштейн — от 770 ₽, и компактный проточный ZU, который ставится в разрыв линии вплотную к присоске — от 290 ₽.

👉 Вакуумная техника WAALPC в каталоге: эжекторы ZH и ZU, фильтры ZFC и VFR →

Как работает трубка Вентури и какие бывают эжекторы?

Трубка Вентури — это сопло, в котором сжатый воздух разгоняется и его статическое давление падает ниже атмосферного. Через боковой порт эжектор подсасывает воздух из присоски: в ней возникает разрежение, а рабочий и подсасываемый воздух уходят вместе в выхлоп, при наличии — через глушитель. Чем меньше сопротивление на входе и чем плотнее присоска прилегает к детали, тем быстрее набирается разрежение.

Тип эжектораКак устроенКогда выбирают
ОдноступенчатыйОдно сопло ВентуриНужно глубокое разрежение на плотных деталях: металл, стекло, пластик
МногоступенчатыйНесколько сопел подряд в одном корпусеНужен больший расход отсасываемого воздуха при том же потреблении, например на пористых деталях

Максимальный вакуум и расход зависят от исполнения. Для справки: в листе SMC ZU05S/ZU07S указан максимум −84 кПа, ZU05L/ZU07L — −48 кПа при подаче 0,45 МПа; эти значения не являются паспортом WAALPC. Характеристики наших ZU и ZH, размеры портов и пригодность для рабочего −60 кПа подтверждают отдельно. Максимум без утечек не гарантирует то же разрежение на детали.

2. Какие бывают типы вакуумных присосок — форма и материал?

Присоска — единственный элемент, который контактирует с деталью. Ошибка в выборе формы или материала — падение детали с манипулятора.

Форма присоски — по типу поверхности

ПЛОСКАЯ

Круглая плоская

Поверхность: гладкая, плоская

Применение: металлические листы, стекло, пластик

Диаметр: по размерному ряду выбранной серии

Плюс: малый внутренний объём при сопоставимых размерах

СИЛЬФОННАЯ

Сильфон с несколькими складками

Поверхность: неровная; допустимый перепад — по ходу присоски

Применение: яйца, помидоры, детали сложной формы

Диаметр: по размерному ряду выбранной серии

Минус: медленнее плоской — больше внутренний объём

ОВАЛЬНАЯ

Овальная

Поверхность: узкие длинные детали

Применение: профили, трубки, узкие заготовки

Размер: по ширине детали и эффективной площади

Плюс: максимум площади на узкой детали

С КОЛЬЦОМ

С опорным кольцом

Поверхность: тяжёлые детали

Применение: стальные листы, толстое стекло

Диаметр: по размерному ряду выбранной серии

Плюс: кольцо не даёт присоске сложиться под нагрузкой

⚠ Для быстрого цикла сравнивайте объём и ход присоски: сильфон часто увеличивает откачиваемый объём. Время захвата проверяют с выбранным эжектором, трубками и деталью; общего запрета на сильфон при такте короче 0,5 с нет.

Материал присоски — по условиям среды

NBR

Нитрил

Температура: по паспорту конкретной смеси и длительности контакта

Износостойкость: по смеси и режиму работы

Применение: универсальный стандарт — металл, пластик

VMQ

Силикон

Температура: по паспорту конкретной смеси и длительности контакта

Износостойкость: по смеси и режиму работы

Применение: горячие детали; контакт с пищей — только при подтверждённом допуске

PU

Полиуретан

Температура: по паспорту конкретной смеси и длительности контакта

Износостойкость: по смеси и режиму работы

Применение: задачи с износом; герметичность на шероховатой детали проверяют испытанием

EPDM

Этилен-пропилен

Температура: по паспорту конкретной смеси и длительности контакта

Износостойкость: по смеси и режиму работы

Применение: по стойкости смеси к среде; отсутствие следов подтверждают отдельно

FKM

Фторкаучук

Температура: по паспорту конкретной смеси и длительности контакта

Износостойкость: по смеси и режиму работы

Применение: масла и химические среды после проверки таблицы совместимости

✓ Практическое правило: при следах на детали подбирают специальную смесь с подтверждённым отсутствием следов и испытывают её на исходной поверхности. EPDM сам по себе этого не гарантирует. Полиуретан рассматривают при повышенном износе; обозначение PU означает материал только там, где так задано кодировкой производителя.

👉 Цанговые фитинги для вакуумных линий в каталоге →

3. Как рассчитать силу вакуумного захвата?

F = ΔP × A
F — сила присасывания, Н ΔP — положительная разность атмосферного давления и давления под присоской, Па A — эффективная площадь присоски, м²
Относительное давление −60 кПа соответствует положительному перепаду ΔP = 60 000 Па = 0,6 бар. Быстрый пересчёт кПа ↔ бар ↔ МПа — в конвертере единиц CORNETA.TECH.

Коэффициенты запаса — по направлению захвата

×2

Горизонтальный подъём

Присоска сверху, деталь висит под ней

Fтреб = m × g × S, здесь S = 2, a = 0

Деталь 10 кг: 10 × 9,81 × 2 = 196 Н

×4

Вертикальный / боковой захват

Присоска сбоку, деталь удерживается трением

Fтреб = m × g × S / μ, здесь S = 2, μ = 0,5, a = 0

Деталь 10 кг: 10 × 9,81 × 4 = 392 Н

ПО ЦИКЛУ

Динамика робота

Быстрые манипуляторы, резкие траектории

Fтреб = m × (g + a) × S

Формула выше — для присоски сверху и ускорения вверх. Для бокового захвата при таком ускорении силу дополнительно делят на μ; отдельно проверяют другие направления и аварийное торможение.

⚠ Почему множитель ×4 условный: в приведённом статическом примере он равен S/μ = 2/0,5. На мокрой или масляной поверхности трение может быть ниже; его измеряют на реальной детали. Ускорения, поворот и торможение рассчитывают отдельно. Постоянный множитель ×6 не заменяет расчёт движения.

Таблица подбора диаметра присоски

листайте таблицу вбок →

Эффективный ∅, ммПлощадь, см²Сила при −60 кПа, НРасчётная масса сверху, кгРасчётная масса сбоку, кг
100,794,70,240,12
203,1418,80,960,48
307,0742,42,161,08
5019,6117,86,003,00
8050,3301,615,47,7
120113,1678,634,617,3

Статический пример: ΔP = 60 кПа, a = 0, S = 2; для бокового захвата условно μ = 0,5. Масса сверху F/(gS), сбоку μF/(gS). Площадь рассчитана по эффективному диаметру, который может отличаться от наружного размера присоски. Таблица не задаёт паспортную грузоподъёмность.

✓ Совет: как и в расчёте усилия пневмоцилиндра, никогда не подбирайте присоску «впритык» — берите следующий больший диаметр.

Сквозной пример: предварительная проверка детали 1 кг и компоненты WAALPC

РАСЧЁТ НА АРТИКУЛЕ

Задача: предварительно проверить статическое боковое удержание пластины 1 кг при S = 2 и условном μ = 0,5. Ускорение в этом примере a = 0; для манипулятора нужен дополнительный расчёт цикла.

Шаг 1. Требуемая сила: Fтреб = 1 кг × 9,81 × 2 / 0,5 = 39,2 Н
Шаг 2. При эффективном диаметре 30 мм и подтверждённом перепаде 60 кПа: F = 60 000 Па × 7,07×10⁻⁴ м² = 42,4 Н. Условный запас против сдвига μF/(mg) ≈ 2,16; при μ = 0,2 он упадёт до 0,86. Паспортную площадь и трение ещё нужно проверить
Шаг 3. Эжектор — ZH10B-08-10 (900 ₽) — кандидат для проверки. Его собственный паспорт и испытание на детали должны подтвердить требуемые −60 кПа при фактических утечках; наличие артикула этого не гарантирует
Шаг 4. Защита эжектора — вакуумный фильтр ZFC100-06B (200 ₽) — кандидат в линию между присоской и эжектором. Присоединения, потери давления и пропускную способность согласуют с вакуумным портом; готовая совместимость этого комплекта не подтверждена
Шаг 5. Управление — распределитель 3/2 на подачу воздуха, с проверкой расхода и состояния при потере питания. Нормально закрытая подача при обесточивании прекращает генерацию вакуума; обычный клапан и сигнал ПЛК не гарантируют удержание груза. Расход эжектора учтите в балансе компрессора через калькулятор расхода воздуха
Итог: расчёт иллюстрирует только статическую проверку. Эжектор, фильтр и присоска требуют проверки по паспортам и испытаниям в вашем цикле

4. Как проектировать вакуумный захват по шагам?

8 шагов от массы детали до спецификации

  1. Определите массу детали и направление захвата: горизонтальный или вертикальный.
  2. Рассчитайте требуемую силу: для статического захвата сверху F = mgS, сбоку F = mgS/μ; затем проверьте нагрузки движения.
  3. Определите количество присосок: по геометрии, центру тяжести и моментам. Делить нагрузку поровну можно только при обоснованном равномерном распределении.
  4. Выберите диаметр присоски по таблице выше — с запасом, следующий больший.
  5. Выберите форму: плоская — гладкие поверхности, сильфонная — неровные.
  6. Выберите материал: по среде, температуре и допускам конкретной смеси; пищевой контакт подтверждают документом.
  7. Подберите эжектор по расходной характеристике при требуемом вакууме, объёму линии, утечкам и допустимому времени откачки. Норма 30 л/мин на любую присоску ∅50 мм не универсальна.
  8. Добавьте контроль: вакуумное реле на ПЛК + вакуумный фильтр перед эжектором.

⚠ Число присосок не задаётся одной массой: учитывают размеры детали, её жёсткость, центр тяжести и моменты. Универсального ограничения 0,5 кг на одну присоску нет. Гибкому листу могут потребоваться несколько опор, даже если одной присоски достаточно по силе.

5. Какие вспомогательные компоненты нужны вакуумной системе?

  • Вакуумный фильтр — улавливает пыль, стружку и мусор до попадания в эжектор. Без фильтра эжектор быстро засоряется. В каталоге: компактный ZFC от 200 ₽ в линию, VFR большого расхода от 2 420 ₽ — на магистраль.
  • Вакуумное реле (датчик разрежения) — подаёт сигнал на ПЛК, что деталь захвачена. Только после этого сигнала манипулятор начинает движение.
  • Трубка вакуумной линии — полиамидную PA, серия каталога TPA, или PU выбирают по допустимому вакууму конкретного исполнения, толщине стенки, температуре и радиусу изгиба. Жёсткость материала сама по себе не гарантирует стойкость к сплющиванию; предел чужой трубки не является паспортом WAALPC.
  • Вакуумные соединения — проходной фитинг VUH и цанговые фитинги с уплотнением: каждое негерметичное соединение снижает разрежение.
  • Клапан продувки — при необходимости ускоряет отпускание детали; время сброса зависит от схемы и объёма. Давление и расход продувки ограничивают, а вакуумные фильтры, не рассчитанные на положительное давление, защищают от обратной подачи.

✓ Вакуумное реле повышает и безопасность, и производительность: манипулятор стартует по факту захвата, а не «на выдержку таймером».

6. Какие шесть критических ошибок бывают при монтаже вакуумных систем?

1

Неправильный материал присоски

Присоска разрушается средой или не держит деталь

✓ Выбор по карточкам материалов выше: температура + среда + износ

2

Длинные трубки от эжектора до присоски

Медленный захват, падение разрежения: время захвата растёт с внутренним объёмом линии

✓ Эжектор монтировать максимально близко к присоске; компактный ZU ставится прямо в линию

3

Нет вакуумного фильтра

Пыль с вакуумного порта загрязняет проточную часть и глушитель эжектора

✓ Всасывающий фильтр выбирают по расходу и загрязнениям; ZFC/VFR — варианты по паспорту. Фильтр подачи не заменяет фильтр вакуумной линии

4

Пористый материал + слабый эжектор

Воздух подсасывается через деталь — разрежение не набирается

✓ Подбор источника по утечкам и проверка уплотнения на реальной детали

5

Тонкостенная трубка на изгибе вакуумной линии

Сплющивание стенки при малом радиусе изгиба или нагреве — сечение перекрыто

✓ PA или PU с подтверждённой стойкостью к вакууму; радиус изгиба и температура — по паспорту трубки

6

Нет вакуумного реле

Манипулятор движется без подтверждения захвата — деталь падает на разгоне

✓ Реле разрежения → сигнал на ПЛК перед началом движения

⚠ Длина линии влияет на время захвата: каждый дополнительный метр трубки между эжектором и присоской увеличивает время создания вакуума. При быстром такте (десятые доли секунды) это критично.

Как устроено сопло Вентури — принцип работы сопла Вентури.

7. Какие вопросы чаще всего задают о вакуумной технике?

Чем отличается эжектор от вакуумного насоса

Эжектор использует сжатый воздух, электрический насос — электропривод. Цена компактного ZU — от 290 ₽. Время набора вакуума и достижимое разрежение определяют по модели, объёму линии и утечкам; по одному типу привода нельзя обещать более быстрый захват или более глубокий вакуум.

Сколько стоит вакуумный эжектор

В каталоге CORNETA.TECH: ZU07S — 290 ₽, ZU07L — 320 ₽, ZH07B-06-06 — 770 ₽, ZH13B-08-10 — 900 ₽. Цена относится к указанному полному артикулу; другие исполнения смотрите в таблице серии.

Чем эжектор ZH отличается от ZU

ZH — корпусной эжектор SMC-формата для стационарного монтажа; ZU — компактный проточный эжектор, который можно расположить рядом с присоской, от 290 ₽. Размеры присоединений, вакуум и расход выбирают по собственному паспорту изделия. Характеристики SMC и его исполнения S/L автоматически на WAALPC не переносят.

Какую присоску выбрать для неровной поверхности

Для неровной поверхности рассматривают сильфонную присоску. Допустимую компенсацию высоты и кривизну проверяют по её ходу и геометрии. Время захвата определяют для всей системы, а не только по наличию складок.

Почему деталь падает с присоски при движении робота

Проверьте фактическое разрежение на присоске, трение, распределение нагрузки и ускорения, включая торможение. Для бокового захвата при вертикальном ускорении Fтреб = m(g + a)S/μ; множитель ×4 относится лишь к примеру a = 0, S = 2, μ = 0,5. Герметичность вакуумной линии проверяют по вакуумметру и изоляцией участков.

Можно ли использовать PU-трубку для вакуумной линии

Можно, если паспорт конкретной PU-трубки допускает нужный вакуум и условия эксплуатации. Проверяют стенку, радиус изгиба, температуру и совместимость с фитингом. Полиамидная PA также требует этой проверки: обещание «держит внешнее давление в любом режиме» неверно.

Как проверить герметичность вакуумной линии

Сначала закрепите деталь и исключите её падение. Герметичность проверяют по изменению показаний вакуумметра после изоляции от источника: рост абсолютного давления указывает на негерметичность или газовыделение; участки проверяют поочерёдно. Мыльный раствор снаружи работающей вакуумной линии не образует пузырьки от подсоса: воздух идёт внутрь, и жидкость может попасть в систему. Пузырьковый метод применяют при выходе газа наружу и только если оборудование допускает испытательное избыточное давление.

Как выбрать компоненты вакуумной системы?

Контрольный список перед заказом

  1. Эжектор или насос: ZH/ZU от 290 ₽ либо насос выбирают по рабочему вакууму, утечкам, объёму и циклу.
  2. Форма присоски: плоская — гладкие поверхности; сильфонная — неровные и с перепадом высот.
  3. Материал присоски: среда, температура, следы на детали и пищевой допуск — по конкретной смеси и испытаниям.
  4. Расчёт: F = ΔP × A; проверяют эффективную площадь, трение и ускорения. В таблице приняты S = 2, a = 0, для бокового захвата μ = 0,5.
  5. Обвязка: подходящий всасывающий фильтр ZFC/VFR, контроль разрежения и трубка с подтверждённой стойкостью к вакууму; продувка — по схеме. При потере воздуха или питания требуется предусмотренное проектом безопасное удержание или остановка; вакуумное реле не удерживает груз само.

Компоненты для вакуумных систем в каталоге CORNETA.TECH

Вакуумная техника ZH / ZU / ZFC / VFR / VUH

Эжекторы, вакуумные фильтры и проходные фитинги — срок в карточке, от 200 ₽

Каталог вакуумной техники →

Распределители 3/2

Включение и отключение подачи воздуха на эжектор по сигналу ПЛК

Каталог 3/2 →

Трубки PA (полиамид)

Для вакуумной линии проверяют стойкость стенки, температуру и радиус изгиба

Серия TPA →

Цанговые фитинги

Быстрый монтаж и перекомпоновка вакуумной линии без инструмента

Каталог фитингов →

Блоки подготовки воздуха

Чистый воздух на питание эжектора; конденсат и загрязнения ухудшают его работу

Каталог ФРЛ →

Инженерные калькуляторы

Расход воздуха, усилие цилиндра, конвертер кПа ↔ бар — бесплатно онлайн

Калькулятор расхода →

Команда CORNETA.TECH

Инженеры CORNETA.TECH

Инженеры пневмоавтоматики. Подбирают аналоги импортной пневматики Festo, SMC и AirTAC на серии WAALPC: пневмоцилиндры, распределители, вакуумная техника, подготовка воздуха. За плечами — сотни подборов по спискам от 10 до 100 позиций для производств по всей России.

Проектируете вакуумный захват или меняете импортную вакуумную обвязку SMC / AirTAC? Эжекторы ZH и ZU, фильтры ZFC и VFR, фитинги VUH — в разделе вакуумной техники CORNETA.TECH. Пришлите список из 10–100 позиций — и в ответ получите таблицу по 3 категориям: совместимый аналог, совместимый аналог с оговорками, не наш профиль. Срок подбора — 1 рабочий день для типового списка. Это инженерный консалтинг по подбору аналога импортной пневматики, а не просто продажа коробки.

Подробнее об эжекторах — пневматический эжектор: принцип, типы, подбор для вакуумного захвата.

🔧 Нужен этот компонент — подберём и привезём
От 130 ₽. ГТД для тендеров. Не нашли свой типоразмер — подбор по коду — сразу на сайте; сложный подбор инженером — в течение рабочего дня.
Ещё по теме: артикулы, аналоги и статьи (4)

Пришлите список позиций — вернём варианты с ценами

Вставьте список артикулов из таблицы и количество — подберём наши позиции WAALPC и вышлем счёт. Можно позвонить: 8 800 350-01-08.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.
📐 Расчёт под вашу задачу: ZFC

Главный инженер CORNETA.TECH ответит за 1 рабочий день: Вакуумный фильтр ZFC (SMC-формат): 13 исполнений, цена от 200 ₽. Подберём исполнение, проверим расчёт и пришлём спецификацию на WAALPC.

Звонок бесплатный по России. Или оставьте адрес электронной почты — ответим письмом за 1 рабочий день:

Нажимая «Отправить», вы соглашаетесь с политикой ПДн.
Автор: команда CORNETA.TECH.
MAX
