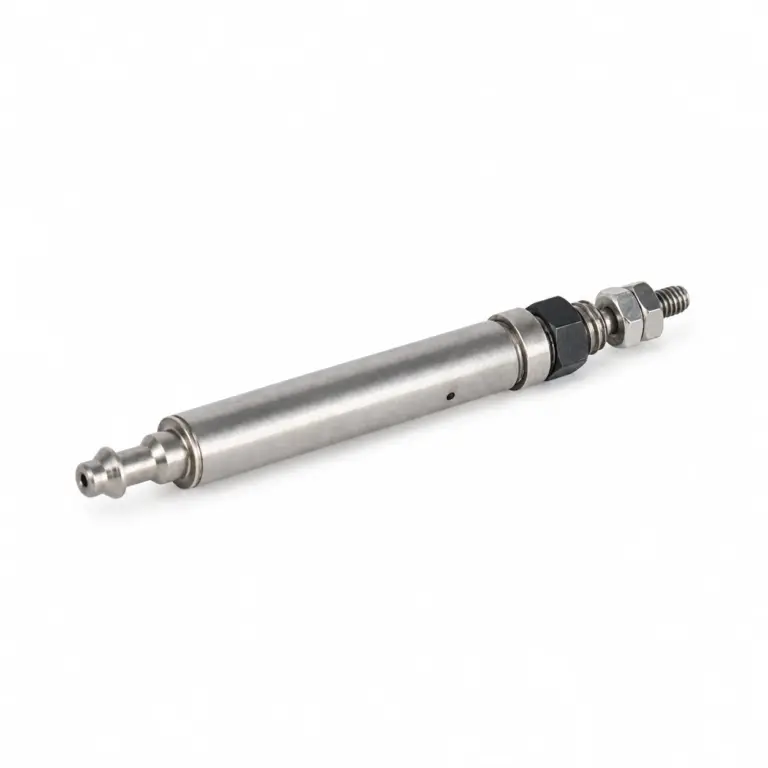

Пневмоцилиндр CJ1-4-20 Ø4 ход 20

CJ1-4-20: Ø4 мм, ход 20 мм, теоретически 8 Н при 6 бар. Совместимый аналог: SMC CJ1B4-20-U4; SNS CJ1B4X20S.

Какие технические данные у CJ1-4-20?

Диаметр поршня	4 мм
Ход	20 мм
Площадь поршня	0,1 см²
Усилие на выталкивание при 6 бар (0,6 МПа)	8 Н (теоретическое, без потерь на трение)
Объём камеры на полный ход	0,000 л
Материал	Металл (гильза)
Рабочее давление	до 0,8 МПа по каталогу завода
Артикул	CJ1-4-20
Серия	CJ1, 4 исполнений в карточке
Цена	920 ₽; в серии цены от 510 до 920 ₽
Наличие	поставка 3–5 недель; в серии на складе 0 из 4
Совместимые бренды	SMC, SNS

Как расшифровать обозначение CJ1-4-20?

Обозначение CJ1-4-20 состоит из 3 частей, разделённых дефисом. CJ1 — серия («пневмоцилиндр мини CJ1 — Ø4–4 мм, ход 5–20 мм»). 4 — диаметр поршня в миллиметрах. 20 — ход в миллиметрах. Соседние обозначения того же ряда: CJ1-4-15, CJ1-4-10, CJ1-4-5. В карточке серии CJ1 4 исполнений с ценой от 510 до 920 ₽; CJ1-4-20 по цене снизу — 4-й.

Какое усилие развивает CJ1-4-20 при разном давлении?

Ø4 мм, F = P·π·D²/4: 4 бар — 5 Н; 5 бар — 6 Н; 6 бар — 8 Н; 7 бар — 9 Н. Площадь поршня 0,1 см². Значения теоретические, на обратном ходу — меньше на площадь штока.

С какими кодами совместим CJ1-4-20?

Проверено по брендам: SMC — 1 код; SNS — 1 код. Всего 2 совместимых кодов у 2 брендов; ваш артикул CJ1-4-20 — наш ответ на любой из них.

Бренд	Код
SMC	CJ1B4-20-U4
SNS	CJ1B4X20S

Семейства: все аналоги SMC · все аналоги SNS · все совместимые аналоги

Какая цена CJ1-4-20 и сколько идёт поставка?

CJ1-4-20 — 920 ₽ за штуку; в серии CJ1 цены от 510 до 920 ₽, на складе 0 из 4 исполнений. Поставка 3–5 недель. Рядом по серии: CJ1-4-15 — 640 ₽; CJ1-4-10 — 510 ₽; CJ1-4-5 — 510 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.

Чем CJ1-4-20 отличается от соседних размеров?

CJ1-4-15: ход 15 мм вместо 20 мм, цена 640 ₽, дешевле на 280 ₽. CJ1-4-10: ход 10 мм вместо 20 мм, цена 510 ₽, дешевле на 410 ₽. CJ1-4-5: ход 5 мм вместо 20 мм, цена 510 ₽, дешевле на 410 ₽. Разброс цен среди этих соседей: от 510 до 640 ₽ при вашем 920 ₽.

Какие ещё размеры CJ1 есть?

Ближайшие 3 типоразмеров — CJ1-4-15, CJ1-4-10, CJ1-4-5; цены соседей от 510 до 640 ₽, ваш артикул — 920 ₽.

CJ1-4-15 — 640 ₽CJ1-4-10 — 510 ₽CJ1-4-5 — 510 ₽
