Не ваш размер? Введите код или выберите Ø и ход
Встречается также как: DSBG-80-500-PPVA

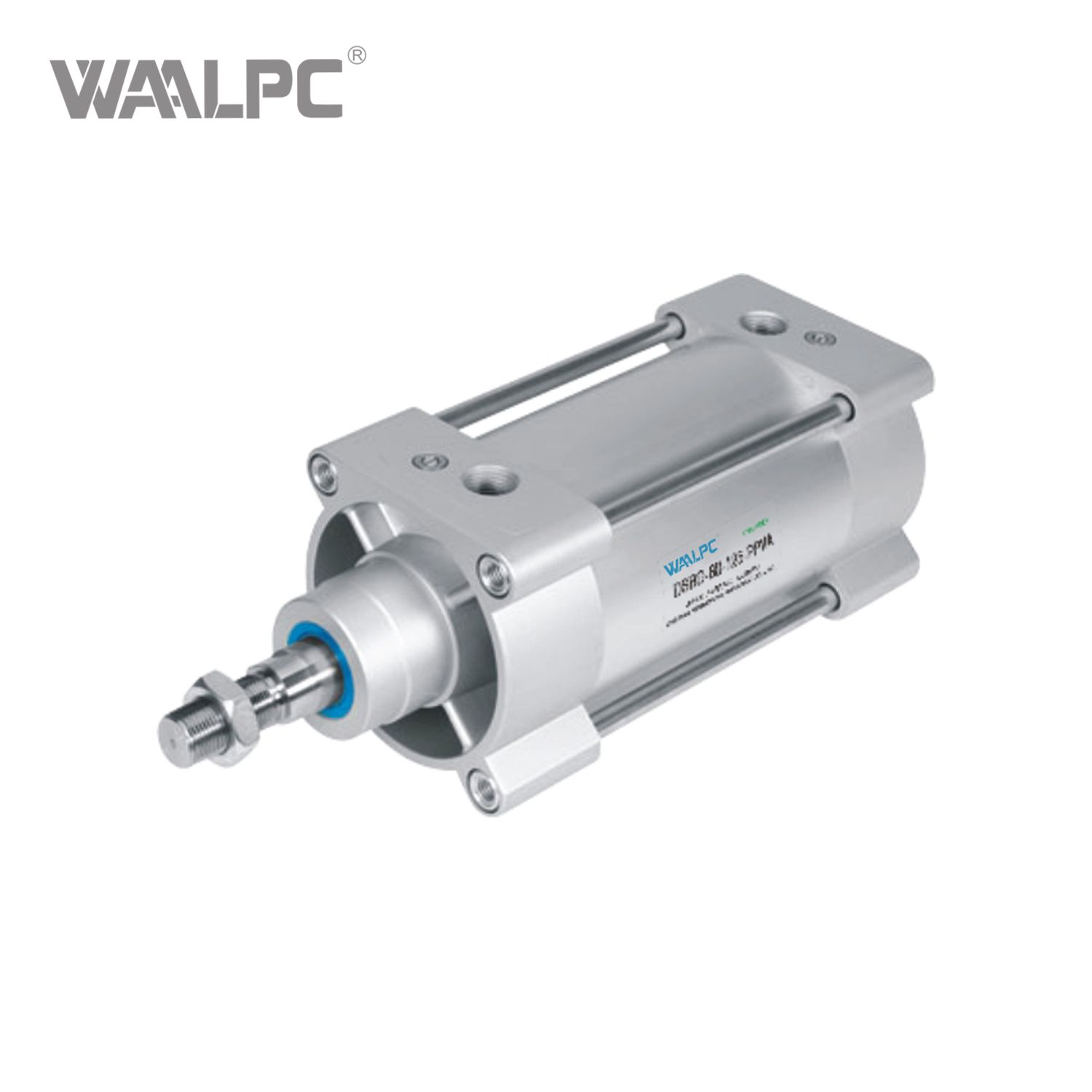

У DSBG-80-500-PPV-A диаметр поршня 80 мм, ход 500 мм, усилие 3016 Н при 6 бар.
Вся серия в реестре: Ø32–320 мм (11 типоразмеров), ход 25–2000 мм (18 вариантов), всего 700 позиций с ценой в реестре.
| Давление | Толкающее | Тянущее |
|---|---|---|
| 4 бар | 2011 Н | 1814 Н |
| 6 бар | 3016 Н | 2721 Н |
| 10 бар | 5027 Н | 4536 Н |
Площадь поршневая 5027 мм², штоковая Ø25 — 4536 мм². Объём за ход 500 мм: 2513.3 см³ поршневая, 2267.8 см³ штоковая, расход за двойной ход 4781.1 см³. Как считаем усилие и расход →
Совместимый аналог — Camozzi 60M2L080A0500, Festo DNG-80-500-PPV-A, MetalWork 1213800500AN, Mindman MCQV3-11-80-500 (совпадают присоединительные и установочные размеры, серия DSBG).
В DSBG-80-500-PPV-A: DSBG · 80 — диаметр · 500 — ход · PPV · A. Буквенные части — исполнение DSBG-80-500-PPV-A, разбор — в таблице.
| Обозначение | Разбор |
|---|---|
| 60M2L080A0500 | 60 · M · 2 · L · 080 — диаметр · A · 0500 — ход |
| DSBG-80-500-PPV-A | DSBG · 80 — диаметр · 500 — ход · PPV · A |
Диаметр поршня 80 мм даёт площадь поршня 5027 мм², ход 500 мм. В выдвинутом положении DSBG-80-500-PPV-A длиннее втянутого на 500 мм. За двойной ход при 6 бар расходует около 33,1 нл воздуха — при 30 циклах в минуту это 993 нл/мин. Шток по этому ряду Ø25 мм — присоединение и посадка на этот размер. В обозначении оба числа стоят подряд: сначала диаметр, затем ход в миллиметрах.
3016 Н толкающее при давлении 6 бар, тянущее (с учётом штока Ø25 мм) — 2721 Н (Ø80 мм). Полный расчёт по давлению 4/6/10 бар — в таблице ниже.
Типоразмер совпадает: Ø80 мм, ход 500 мм — DSBG-80-500-PPV-A совместимый аналог Festo DNG-80-500-PPV-A, исполнение сверяйте по буквенной части обоих кодов. Тот же DSBG-80-500-PPV-A — совместимый аналог и для: Camozzi 60M2L080A0500, Festo DSBG-80-500-PPV-A, Festo DSBG-80-500-PPVA-N3, MetalWork 1213800500AN.
От 14 090 ₽ до 14 890 ₽ — 4 исполнения размера Ø80×500 мм.
DSBG-80-500-PPV-A (Ø80 мм, ход 500 мм, от 14 890 ₽) — поставка 2–4 недели.
Как мы оформляем заказ и проверяем совместимость →
DSBG-80-500-PPV-A — совместимый аналог Festo DNG-80-500-PPV-A и ещё 13 обозначений того же типоразмера. Цена и наличие — в таблице.
| Импортный код | Бренд | Наш аналог | Цена |
|---|---|---|---|
| 60M2L080A0500 | Camozzi | DSBG-80-500-PPV-A | 14 890 ₽ |
| DNG-80-500-PPV-A | Festo | DSBG-80-500-PPV-A | 14 890 ₽ |
| DSBG-80-500-P | Festo | DSBG-80-500-P | 14 090 ₽ |
| DSBG-80-500-P-A | Festo | DSBG-80-500-P-A | 14 660 ₽ |
| DSBG-80-500-P-N3 | Festo | DSBG-80-500-P | 14 090 ₽ |
| DSBG-80-500-PA-N3 | Festo | DSBG-80-500-P-A | 14 660 ₽ |
| DSBG-80-500-PPV | Festo | DSBG-80-500-PPV | 14 320 ₽ |
| DSBG-80-500-PPV-A | Festo | DSBG-80-500-PPV-A | 14 890 ₽ |
| DSBG-80-500-PPV-N3 | Festo | DSBG-80-500-PPV | 14 320 ₽ |
| DSBG-80-500-PPVA-N3 | Festo | DSBG-80-500-PPV-A | 14 890 ₽ |
| 1213800500AN | MetalWork | DSBG-80-500-PPV-A | 14 890 ₽ |
| 1213800500AP | MetalWork | DSBG-80-500-PPV-A | 14 890 ₽ |
| MCQV3-11-80-500 | Mindman | DSBG-80-500-PPV | 14 320 ₽ |
| MCQV3-11-80-500M | Mindman | DSBG-80-500-PPV-A | 14 890 ₽ |
Все совместимые обозначения серии DSBG — на странице серии →
Совместимый аналог серии DSBG по маркам: Festo DSBG, Camozzi 60M2L / 40M2L / 40N2L, Mindman MCQV3 / MCQV, MetalWork 1213A.
Ещё 8 типоразмеров серии DSBG — от 8 197 ₽:
Главный инженер подберёт совместимый аналог по артикулу и пришлёт варианты с ценами.
💡 Подбор совместимого аналога по артикулу: пришлите список — вернём варианты с ценами.
