PL45

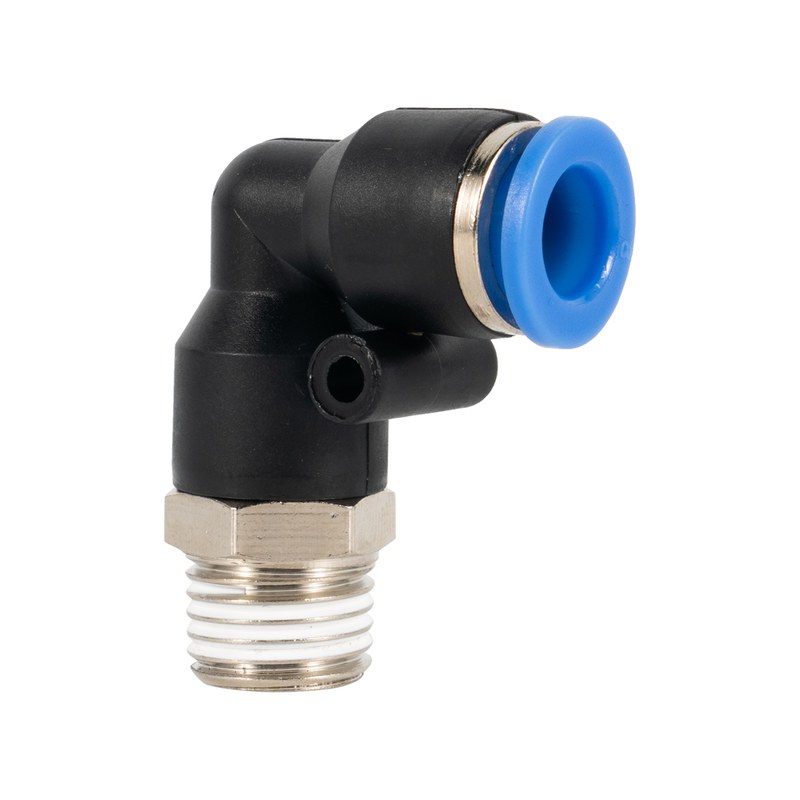

Угол цанговый 45° наружная резьба PL45

Name: Угол цанговый 45° наружная резьба PL45
Brand: WAALPC
SKU: PL45
Availability: InStock

Угол цанговый 45° наружная резьба PL45. 21 типоразмер в серии, цена от 80 ₽ до 260 ₽. Поставка 2–4 недели.

Артикулы серии: PL45-4-01, PL45-4-02, PL45-4-03 (всего 25 модификаций)

Угол цанговый 45° наружная резьба PL45 WAALPC PL45

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Угловой 45° (наружная резьба)

Тип соединения

Цанга + наружная резьба

Материал корпуса

Никелированная латунь

Материал цанги

POM (полиформальдегид)

Материал уплотнения

NBR (нитрильный каучук)

Диаметр трубки

4, 6, 8, 10, 12 мм

Рабочая среда

Сжатый воздух / вода

Все характеристики →

Артикул: PL45-8-M5

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

54 ₽

Описание

Характеристики

Аналоги

Чертёж

Документы

О серии

WAALPC PL45 — цанговый угол 45° с наружной резьбой: заводит пневмотрубку к резьбовому порту с наклоном 45°, что удобнее прямого угла при плотной компоновке. Трубка фиксируется вставкой в цангу без инструмента. Серия насчитывает 21 типоразмер под разные сочетания трубки и резьбы.

Корпус — никелированная латунь, цанга POM, уплотнение NBR; рабочая температура −20…+60 °C. Рабочее давление −0,099…1,0 МПа (от вакуума до 1,0 МПа), максимальное 1,5 МПа. Присоединение — под трубки PU (полиуретан) и PA (полиамид). Функциональный аналог AirTAC PL — совпадает по назначению; присоединительные и установочные размеры уточняйте.

Расшифровка артикула

Артикул кодирует Ø трубки под цангу и размер наружной резьбы. Серия — PL45.

PL45-4 — под трубку Ø 4 мм
PL45-6 — под трубку Ø 6 мм
PL45-8 — под трубку Ø 8 мм
PL45-10 — под трубку Ø 10 мм
PL45-12 — под трубку Ø 12 мм

Производитель	Модель	Совместимость
SMC	`KQ2K10-01`	Ø10 мм, резьба G1/8, угол 45°, цанга × наружная резьба — наш PL45-10-01
SMC	`KQ2K10-02`	Ø10 мм, резьба G1/4, угол 45°, цанга × наружная резьба — наш PL45-10-02
SMC	`KQ2K10-03`	Ø10 мм, резьба G3/8, угол 45°, цанга × наружная резьба — наш PL45-10-03
SMC	`KQ2K10-04`	Ø10 мм, резьба G1/2, угол 45°, цанга × наружная резьба — наш PL45-10-04
SMC	`KQ2K12-01`	Ø12 мм, резьба G1/8, угол 45°, цанга × наружная резьба — наш PL45-12-01
SMC	`KQ2K12-02`	Ø12 мм, резьба G1/4, угол 45°, цанга × наружная резьба — наш PL45-12-02
SMC	`KQ2K12-03`	Ø12 мм, резьба G3/8, угол 45°, цанга × наружная резьба — наш PL45-12-03
SMC	`KQ2K12-04`	Ø12 мм, резьба G1/2, угол 45°, цанга × наружная резьба — наш PL45-12-04
SMC	`KQ2K04-01`	Ø4 мм, резьба G1/8, угол 45°, цанга × наружная резьба — наш PL45-4-01
SMC	`KQ2K04-02`	Ø4 мм, резьба G1/4, угол 45°, цанга × наружная резьба — наш PL45-4-02
SMC	`KQ2K04-M5`	Ø4 мм, резьба M5, угол 45°, цанга × наружная резьба — наш PL45-4-M5
SMC	`KQ2K06-01`	Ø6 мм, резьба G1/8, угол 45°, цанга × наружная резьба — наш PL45-6-01
SMC	`KQ2K06-02`	Ø6 мм, резьба G1/4, угол 45°, цанга × наружная резьба — наш PL45-6-02
SMC	`KQ2K06-03`	Ø6 мм, резьба G3/8, угол 45°, цанга × наружная резьба — наш PL45-6-03
SMC	`KQ2K06-04`	Ø6 мм, резьба G1/2, угол 45°, цанга × наружная резьба — наш PL45-6-04
SMC	`KQ2K06-M5`	Ø6 мм, резьба M5, угол 45°, цанга × наружная резьба — наш PL45-6-M5
SMC	`KQ2K08-01`	Ø8 мм, резьба G1/8, угол 45°, цанга × наружная резьба — наш PL45-8-01
SMC	`KQ2K08-02`	Ø8 мм, резьба G1/4, угол 45°, цанга × наружная резьба — наш PL45-8-02
SMC	`KQ2K08-03`	Ø8 мм, резьба G3/8, угол 45°, цанга × наружная резьба — наш PL45-8-03
SMC	`KQ2K08-04`	Ø8 мм, резьба G1/2, угол 45°, цанга × наружная резьба — наш PL45-8-04
SMC	`KQ2K08-M5`	Ø8 мм, резьба M5, угол 45°, цанга × наружная резьба — наш PL45-8-M5

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PL45-10-01	Ø10 мм, R1/8	129 ₽	поставка 2–4 недели	SMC KQ2K10-01
PL45-10-02	Ø10 мм, R1/4	129 ₽	поставка 2–4 недели	SMC KQ2K10-02
PL45-10-03	Ø10 мм, R3/8	123 ₽	поставка 2–4 недели	SMC KQ2K10-03
PL45-10-04	Ø10 мм, R1/2	171 ₽	поставка 2–4 недели	SMC KQ2K10-04
PL45-12-01	Ø12 мм, R1/8	165 ₽	поставка 2–4 недели	SMC KQ2K12-01
PL45-12-02	Ø12 мм, R1/4	189 ₽	поставка 2–4 недели	SMC KQ2K12-02
PL45-12-03	Ø12 мм, R3/8	174 ₽	поставка 2–4 недели	SMC KQ2K12-03
PL45-12-04	Ø12 мм, R1/2	198 ₽	поставка 2–4 недели	SMC KQ2K12-04
PL45-4-01	Ø4 мм, R1/8	63 ₽	поставка 2–4 недели	SMC KQ2K04-01
PL45-4-02	Ø4 мм, R1/4	72 ₽	поставка 2–4 недели	SMC KQ2K04-02
PL45-4-M5	Ø4 мм, M5	54 ₽	поставка 2–4 недели	SMC KQ2K04-M5
PL45-6-01	Ø6 мм, R1/8	69 ₽	поставка 2–4 недели	SMC KQ2K06-01
PL45-6-02	Ø6 мм, R1/4	60 ₽	поставка 2–4 недели	SMC KQ2K06-02
PL45-6-03	Ø6 мм, R3/8	111 ₽	поставка 2–4 недели	SMC KQ2K06-03
PL45-6-04	Ø6 мм, R1/2	144 ₽	поставка 2–4 недели	SMC KQ2K06-04
PL45-6-M5	Ø6 мм, M5	57 ₽	поставка 2–4 недели	SMC KQ2K06-M5
PL45-8-01	Ø8 мм, R1/8	78 ₽	поставка 2–4 недели	SMC KQ2K08-01
PL45-8-02	Ø8 мм, R1/4	84 ₽	поставка 2–4 недели	SMC KQ2K08-02
PL45-8-03	Ø8 мм, R3/8	105 ₽	поставка 2–4 недели	SMC KQ2K08-03
PL45-8-04	Ø8 мм, R1/2	147 ₽	поставка 2–4 недели	SMC KQ2K08-04
PL45-8-M5	Ø8 мм, M5	78 ₽	поставка 2–4 недели	SMC KQ2K08-M5

Замена SMC KQ2K10-01

Совместимый аналог — наш PL45-10-01, Ø10 мм, R1/8. Цена 129 ₽, поставка 2–4 недели.

Замена SMC KQ2K10-02

Совместимый аналог — наш PL45-10-02, Ø10 мм, R1/4. Цена 129 ₽, поставка 2–4 недели.

Замена SMC KQ2K10-03

Совместимый аналог — наш PL45-10-03, Ø10 мм, R3/8. Цена 123 ₽, поставка 2–4 недели.

Замена SMC KQ2K10-04

Совместимый аналог — наш PL45-10-04, Ø10 мм, R1/2. Цена 171 ₽, поставка 2–4 недели.

Замена SMC KQ2K12-01

Совместимый аналог — наш PL45-12-01, Ø12 мм, R1/8. Цена 165 ₽, поставка 2–4 недели.

Замена SMC KQ2K12-02

Совместимый аналог — наш PL45-12-02, Ø12 мм, R1/4. Цена 189 ₽, поставка 2–4 недели.

Соответствие функциональное: совпадают присоединительные размеры и назначение. Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Другие серии в разделе «Комбинированный»

Угольник переходной 90° цанговый, трубка × трубка PVGот 21 ₽Фитинг угловой 90° удлинённый, наружная резьба PLLот 66 ₽Фитинг угловой 90° цанговый трубка-трубка PVот 24 ₽Фитинг угловой поворотный универсальный PHот 45 ₽Фитинг угловой поворотный универсальный, внутренняя резьба PHFот 81 ₽Фитинг угловой поворотный универсальный, наружная резьба PHWот 153 ₽Фитинг угловой 90° цанговый, наружная резьба PLот 12 ₽Фитинг угловой 90° цанговый, внутренняя резьба PLFот 63 ₽

Весь раздел — 302 позиции →

Каким импортным обозначениям соответствует PL-45

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC KQ 175 обозначений

С этим товаром берут

Пневмотрубки Пневмоцилиндры Дроссели

Частые вопросы

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Угловой 45° (наружная резьба)
Тип соединения	Цанга + наружная резьба
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Диаметр трубки	4, 6, 8, 10, 12 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
Аналог (бренд)	AirTAC PL
