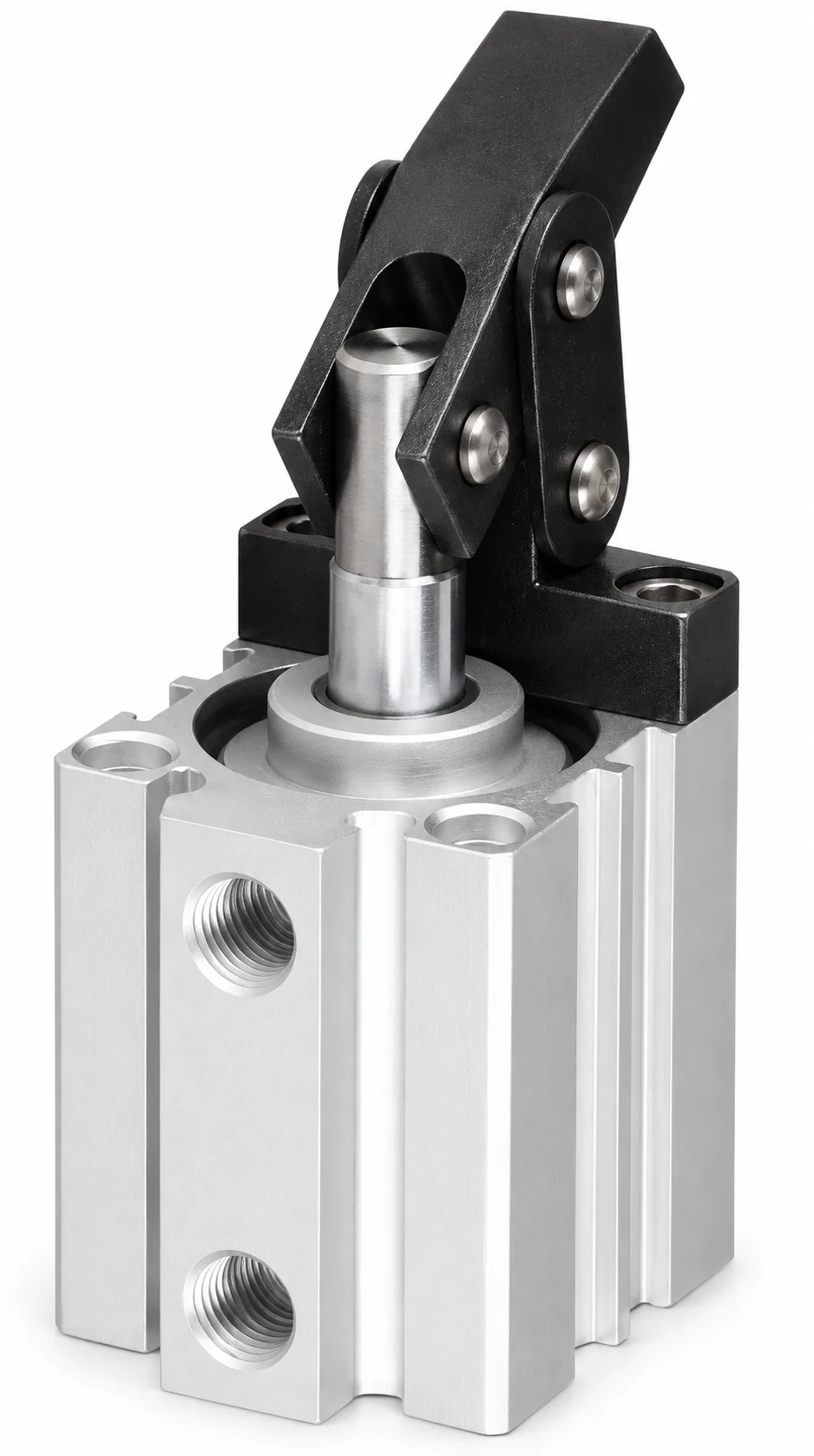

JGL-40: Ø40 мм, теоретически 754 Н при 6 бар. Цена и наличие — по складу в Москве.
| Диаметр поршня | 40 мм |
| Площадь поршня | 12,6 см² |
| Усилие на выталкивание при 6 бар (0,6 МПа) | 754 Н (теоретическое, без потерь на трение) |
| Материал | Алюминиевый сплав |
| Рабочее давление | до 0,8 МПа по каталогу завода |
| Рабочая среда | очищенный сжатый воздух |
| Артикул | JGL-40 |
| Серия | JGL, 7 исполнений в карточке |
| Цена | 2 560 ₽; в серии цены от 1 750 до 15 610 ₽ |
| Наличие | поставка 3–5 недель; в серии на складе 0 из 7 |
Обозначение JGL-40 состоит из 2 частей, разделённых дефисом. JGL — серия («рычажный зажимной пневмоцилиндр JGL»). 40 — диаметр поршня в миллиметрах. Соседние обозначения того же ряда: JGL-32, JGL-50, JGL-25, JGL-63, JGL-80. В карточке серии JGL 7 исполнений с ценой от 1 750 до 15 610 ₽; JGL-40 по цене снизу — 3-й.
Ø40 мм, F = P·π·D²/4: 4 бар — 503 Н; 5 бар — 628 Н; 6 бар — 754 Н; 7 бар — 880 Н. Площадь поршня 12,6 см². Значения теоретические, на обратном ходу — меньше на площадь штока.
В карточке серии JGL в реестре 7 исполнений с ценой от 1 750 до 15 610 ₽. Диаметры поршня: от 25 до 100 мм, всего 7; JGL-40 — 3-й по возрастанию, ближайшие: 32 и 50 мм. По цене JGL-40 — 3-й снизу из 7 исполнений (2 560 ₽). Нужен совместимый аналог к коду другой марки — пришлите обозначение, сверим исполнение.
JGL-40 (Ø40 мм) стоит 2 560 ₽. В ряду серии JGL перед ним стоит JGL-32 (Ø32 мм) — 2 080 ₽, дешевле на 480 ₽. После него — JGL-50 (Ø50 мм) — 3 330 ₽, дороже на 770 ₽. Ещё раньше — JGL-25 (Ø25 мм) — 1 750 ₽, дешевле на 810 ₽. Следом — JGL-63 (Ø63 мм) — 4 450 ₽, дороже на 1 890 ₽. Три шага вперёд — JGL-80 (Ø80 мм) — 10 000 ₽, дороже на 7 440 ₽. Дальше по ряду: JGL-100 — 15 610 ₽ (на 4 шага позже). Дешевле него в ряду — 2 из 7 исполнений, одинаковой цены ни у кого нет; позиция в порядке размеров — 3-я из 7.
Кроме серии JGL в категории «Зажимные пневмоцилиндры» в каталоге есть ещё 6 карточек, ссылки ниже. У каждой свои исполнения, цены и наличие.
Стопорный цилиндр QX — фиксация на конвейереСтопорный пневмоцилиндр QX2 — Ø25–50 мм, ход 35–50 ммУсилительный пневмоцилиндр разжима NPM, усилие 1,5–6 тСтопорный пневмоцилиндр RSGСтопорный пневмоцилиндр TWGЗажимной пневмоцилиндр ALC
Семейства: все совместимые аналоги
JGL-40 — 2 560 ₽ за штуку; в серии JGL цены от 1 750 до 15 610 ₽, на складе 0 из 7 исполнений. Поставка 3–5 недель. Рядом по серии: JGL-32 — 2 080 ₽; JGL-50 — 3 330 ₽; JGL-25 — 1 750 ₽; JGL-63 — 4 450 ₽. Заказ: корзина, «Купить в 1 клик» или 8-800-350-01-08.
JGL-32: Ø32 мм вместо Ø40 мм, цена 2 080 ₽, дешевле на 480 ₽. JGL-50: Ø50 мм вместо Ø40 мм, цена 3 330 ₽, дороже на 770 ₽. JGL-25: Ø25 мм вместо Ø40 мм, цена 1 750 ₽, дешевле на 810 ₽. JGL-63: Ø63 мм вместо Ø40 мм, цена 4 450 ₽, дороже на 1 890 ₽. Разброс цен среди этих соседей: от 1 750 до 4 450 ₽ при вашем 2 560 ₽.
Ближайшие 6 типоразмеров — JGL-32, JGL-50, JGL-25, JGL-63, JGL-80; цены соседей от 1 750 до 15 610 ₽, ваш артикул — 2 560 ₽.
JGL-32 — 2 080 ₽JGL-50 — 3 330 ₽JGL-25 — 1 750 ₽JGL-63 — 4 450 ₽JGL-80 — 10 000 ₽JGL-100 — 15 610 ₽
