YDD

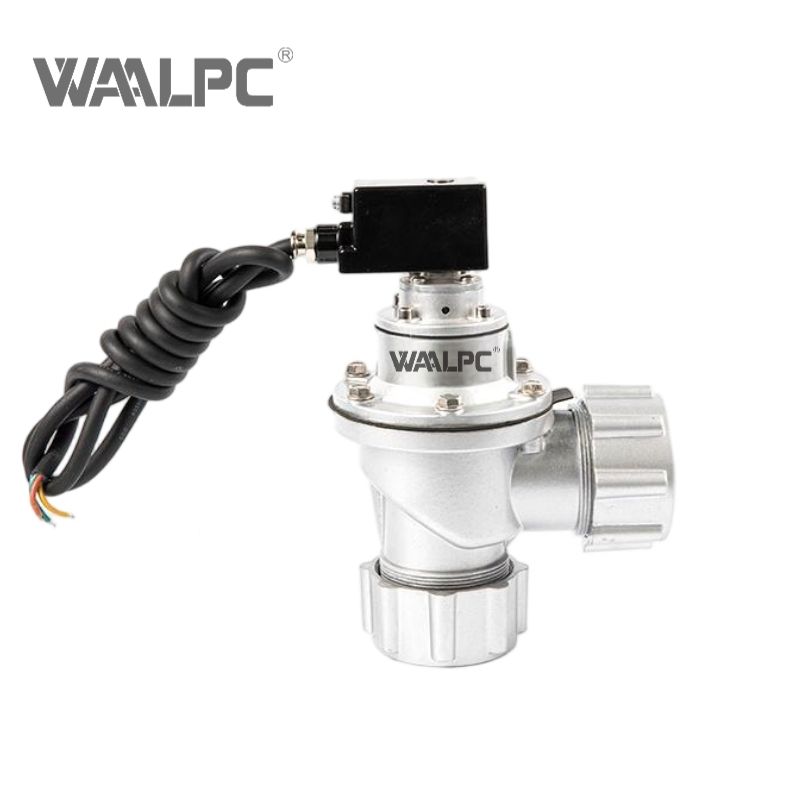

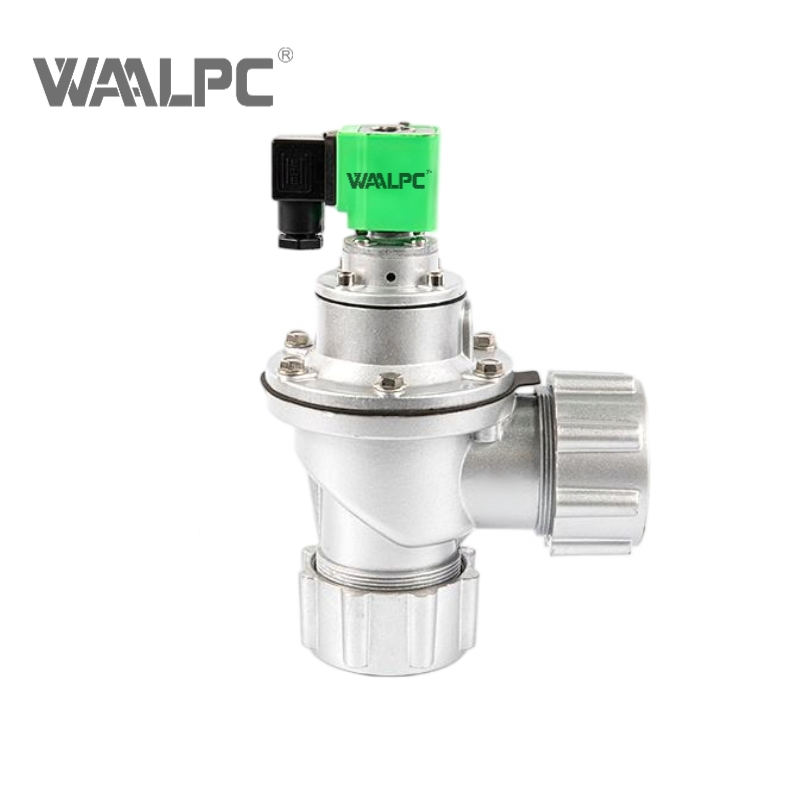

Клапан электромагнитный импульсный YDD

Импульсный клапан прямой (Z, in-line), резьба G2, для систем регенерации рукавных фильтров, пневмоочистки.

Артикулы серии: YDD-Z-20, YDD-Z-50S, YDD-Y-102S (всего 16 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 2 180 ₽ Выбрать исполнение

Клапан электромагнитный импульсный YDD WAALPC YDD-Y-20

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Серия

YDD (тип D (стандартный))

Корпус (тип)

прямой (Z)

Резьба

Время открытия

0.1-0.5 сек

Рабочее давление

0.3-0.85 МПа

Мембрана

NBR + нейлон

Артикул: YDD-Y-25

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

Клапан электромагнитный импульсный WAALPC YDD-Z-50S — соленоидный мембранный клапан с укороченным временем срабатывания для пневматической регенерации рукавных фильтров и систем пылеудаления.

Серия: YDD (диафрагма ø80–ø225 мм, крупные рукавные фильтры)
Корпус: прямой (Z, проходной)
Резьба: G2
Время открытия: 0.1…0.5 сек (импульсный режим)
Рабочее давление: 0,3…0,8 МПа (исполнение Z по листу завода)
Корпус: литой алюминий / нерж. сталь
Питание: AC220V / DC24V (укажите при заказе)

Применяется в рукавных и картриджных фильтрах систем обеспыливания на цементных заводах, металлургии, пищевой промышленности.

Совместимость с импортными аналогами

Совместимый аналог — ASCO SCG353A043 — отличие: у ASCO напряжение катушки задаётся суффиксом (.230/50, .24/DC…), у нашего YDD катушка AC220V/AC24V в составе; давление ASCO 0,3–8,5 бар против 0,3–0,8 МПа у нашего; ASCO заменён новой нумерацией G353K…; проход и мембрану сравните в нашей карточке (совпадают присоединительные и установочные размеры, серия YDD).

Как расшифровать артикул YDD?

Формат: YDD-{исполнение корпуса}-{присоединение (порт)}

YDD — серия
Исполнение корпуса: прямой (Z) / угловой (Y) / фланцевый (ZF) / с накидной гайкой (ZM)
Присоединение (порт): G3/4 / G1 / G1 1/2 / G2 / G2 1/2 / G3 / G3 1/2 / G4

Пример: YDD-Z-20

Категории: Клапаны электромагнитные соленоидные

Какой совместимый аналог у серии YDD по артикулу импортной детали?

YDD: 4 импортных обозначения → 4 наших артикула; марки: ASCO. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
YDD-Z-20	Z, 2\"	2 180 ₽	—	ASCO SCG353A043
YDD-Z-25	Z, 2½\"	2 180 ₽	—	ASCO SCG353A044
YDD-Z-40S	Z, 40S	3 110 ₽	—	ASCO SCG353A047
YDD-Z-50S	Z, 50S	5 590 ₽	—	ASCO SCG353A050

Совместимо с ASCO SCG353A043

Совместимый аналог — наш YDD-Z-20, Z, 2\". Цена 2 180 ₽, поставка 2–4 недели.

Совместимо с ASCO SCG353A044

Совместимый аналог — наш YDD-Z-25, Z, 2½\". Цена 2 180 ₽, поставка 2–4 недели.

Совместимо с ASCO SCG353A047

Совместимый аналог — наш YDD-Z-40S, Z, 40S. Цена 3 110 ₽, поставка 2–4 недели.

Совместимо с ASCO SCG353A050

Совместимый аналог — наш YDD-Z-50S, Z, 50S. Цена 5 590 ₽, поставка 2–4 недели.

У YDD: полное совпадение, включая исполнение, — 0, совпадение по размеру (исполнение сверяется) — 4. Нет вашего номера YDD? Пришлите его на подбор.

Совместимый аналог для:

ASCO SCG

Какие серии раздела «Клапаны электромагнитные соленоидные» ближе к YDD по цене?

YDD, от 2 180 ₽. В разделе «Клапаны электромагнитные соленоидные» 118 позиций.

Клапан электромагнитный импульсный YDGот 2 250 ₽Клапаны электромагнитные 2/2 2S (AirTAC-формат) для воды и воздухаот 2 750 ₽Импульсные электромагнитные клапаны YDA (для рукавных фильтров)от 3 170 ₽

Весь раздел — 118 позиций →

Каким импортным обозначениям соответствует YDD?

YDD: 8 импортных обозначений в 1 семействе (ASCO). Примеры соответствий: ASCO SCG353A043 → YDD-Z-20 (2 180 ₽); ASCO SCG353A044 → YDD-Z-25 (2 180 ₽).

ASCO SCG 8 обозначений

Что покупают вместе с YDD?

YDD: 16 исполнений от 2 180 ₽, размеры: ZM, ZF, Y, Z. Ряд цен серии: от 2 180 ₽ (YDD-Z-20) до 17 380 ₽ (YDD-Y-112S). Цена по типоразмерам: Z — от 2 180 ₽; Y — от 3 110 ₽; ZF — от 3 730 ₽; ZM — от 4 040 ₽.

Фитинги Пневмотрубки Подготовка воздуха

Разделы подобраны для серии YDD.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения YDD?

В каталоге 16 исполнений YDD с ценой: от 2 180 ₽ (YDD-Z-20) до 17 380 ₽ (YDD-Y-112S). По ряду: YDD-Z-20 — 2 180 ₽, YDD-Y-25 — 3 110 ₽, YDD-ZF-40S — 3 730 ₽, YDD-ZM-25 — 4 040 ₽, YDD-ZM-40S — 5 590 ₽, YDD-Z-62S — 7 450 ₽, YDD-Y-76S — 7 760 ₽, YDD-Y-102S — 8 570 ₽.

Каким импортным артикулам соответствуют исполнения YDD?

Совместимый аналог по артикулу: ASCO SCG353A043 → YDD-Z-20; ASCO SCG353A044 → YDD-Z-25; ASCO SCG353A047 → YDD-Z-40S; ASCO SCG353A050 → YDD-Z-50S. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии YDD?

Серия: YDD (тип D (стандартный)); Корпус (тип): прямой (Z); Резьба: G2; Время открытия: 0.1-0.5 сек; Рабочее давление: 0.3-0.85 МПа; Мембрана: NBR + нейлон.

Какие особенности у серии YDD?

YDD — электромагнитный импульсный клапан для рукавных фильтров расширенного размерного ряда: восемь размеров мембраны от 20 до 102 мм, включая промежуточный 96 мм, которого нет в серии YDA. Четыре варианта монтажа — Z, Y, ZF, ZM; давление 0,3–0,8 МПа для Z, ZF, ZM и 0,2–0,6 МПа для Y. Выбирается, когда нужен точный подбор ёмкости импульса под конкретный фильтр, а не ближайший типоразмер. Совместимый аналог среди импульсных клапанов пылеулавливающих систем.
