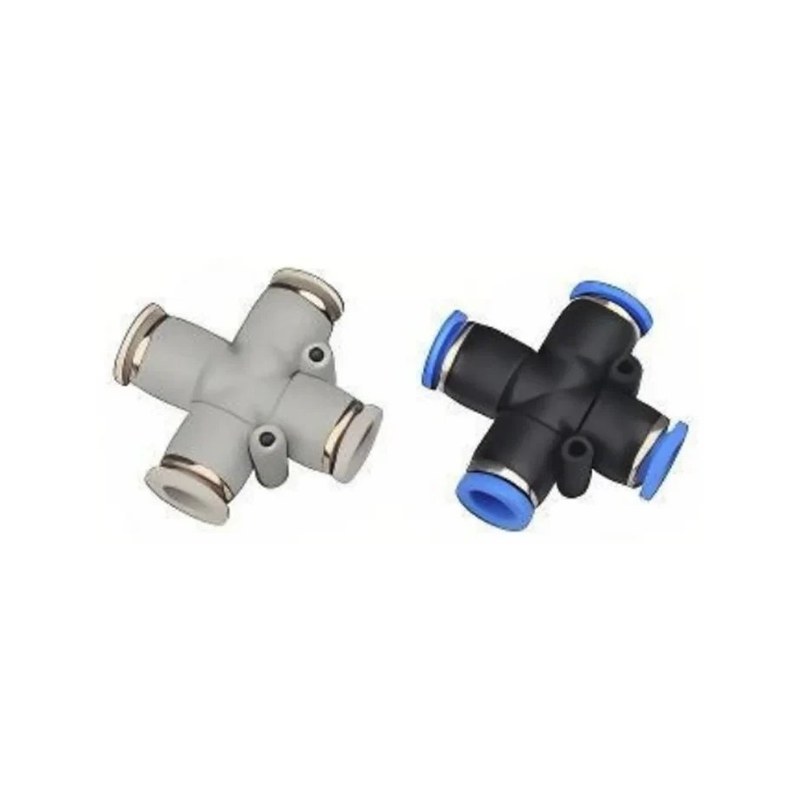

Крестовина цанговая четырёхходовая PZB

Крестовина цанговая четырёхходовая PZB. 21 типоразмер в серии.

Артикулы серии: PZB4-01, PZB4-03, PZB4-M5 (всего 22 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 140 ₽ Выбрать исполнение

Крестовина цанговая четырёхходовая PZB WAALPC PZB

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Крестовина (X-образный)

Тип соединения

Цанга + наружная резьба

Материал корпуса

Пластик

Материал цанги

POM (полиформальдегид)

Материал уплотнения

NBR (нитрильный каучук)

Диаметр трубки

4, 6, 8, 10, 12 мм

Рабочая среда

Сжатый воздух / вода

Все характеристики →

Артикул: PZB8-01

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

О серии

PZB — цанговая крестовина с резьбой: в обозначении после диаметра трубки указан размер присоединительной резьбы (PZB4-01 — трубка Ø4 мм и резьба 1/8, PZB6-M5 — Ø6 мм и резьба M5). Сводит в одном узле линии под прямыми углами; трубки вставляются в цангу без инструмента, резьбовой порт ввинчивается в арматуру. Применяют для разветвления и объединения пневмомагистралей — раздачи воздуха от общей линии на несколько потребителей.

Конструкция комбинированная: пластиковый корпус и полимерная цанга POM, уплотнение NBR. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), пробное 1,5 МПа. Соединяет трубки PU и PA (полиамид).

Расшифровка артикула

Формат артикула кодирует наружный диаметр трубки. Серия — PZB.

PZB4 — Ø трубки 4 мм
PZB6 — Ø трубки 6 мм
PZB8 — Ø трубки 8 мм
PZB10 — Ø трубки 10 мм
PZB12 — Ø трубки 12 мм

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PZB601 (совпадают присоединительные и установочные размеры, серия PZB).

Производитель	Модель	Совместимость
AirTAC	`PZB601`	Совместимый аналог — наш PZB6-01
AirTAC	`PZB602`	Совместимый аналог — наш PZB6-02
AirTAC	`PZB603`	Совместимый аналог — наш PZB6-03
AirTAC	`PZB801`	Совместимый аналог — наш PZB8-01
AirTAC	`PZB802`	Совместимый аналог — наш PZB8-02
AirTAC	`PZB803`	Совместимый аналог — наш PZB8-03
AirTAC	`PZB804`	Совместимый аналог — наш PZB8-04
AirTAC	`PZB1002`	Совместимый аналог — наш PZB10-02
AirTAC	`PZB1003`	Совместимый аналог — наш PZB10-03
AirTAC	`PZB1004`	Совместимый аналог — наш PZB10-04
AirTAC	`PZB1203`	Совместимый аналог — наш PZB12-03
AirTAC	`PZB1204`	Совместимый аналог — наш PZB12-04

Категории: Комбинированный

Какой совместимый аналог у серии PZB по артикулу импортной детали?

PZB: 12 импортных обозначений → 12 наших артикулов; марки: AirTAC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
PZB10-02	Ø10 мм, R1/4	270 ₽	—	AirTAC PZB1002
PZB10-03	Ø10 мм, R3/8	290 ₽	—	AirTAC PZB1003
PZB10-04	Ø10 мм, R1/2	310 ₽	—	AirTAC PZB1004
PZB12-03	Ø12 мм, R3/8	290 ₽	—	AirTAC PZB1203
PZB12-04	Ø12 мм, R1/2	310 ₽	—	AirTAC PZB1204
PZB6-01	Ø6 мм, R1/8	140 ₽	—	AirTAC PZB601
PZB6-02	Ø6 мм, R1/4	160 ₽	—	AirTAC PZB602
PZB6-03	Ø6 мм, R3/8	160 ₽	—	AirTAC PZB603
PZB8-01	Ø8 мм, R1/8	160 ₽	—	AirTAC PZB801
PZB8-02	Ø8 мм, R1/4	160 ₽	—	AirTAC PZB802
PZB8-03	Ø8 мм, R3/8	180 ₽	—	AirTAC PZB803
PZB8-04	Ø8 мм, R1/2	220 ₽	—	AirTAC PZB804

Совместимо с AirTAC PZB1002

Совместимый аналог — наш PZB10-02, Ø10 мм, R1/4. Цена 270 ₽, поставка 2–4 недели.

Совместимо с AirTAC PZB1003

Совместимый аналог — наш PZB10-03, Ø10 мм, R3/8. Цена 290 ₽, поставка 2–4 недели.

Совместимо с AirTAC PZB1004

Совместимый аналог — наш PZB10-04, Ø10 мм, R1/2. Цена 310 ₽, поставка 2–4 недели.

Совместимо с AirTAC PZB1203

Совместимый аналог — наш PZB12-03, Ø12 мм, R3/8. Цена 290 ₽, поставка 2–4 недели.

Совместимо с AirTAC PZB1204

Совместимый аналог — наш PZB12-04, Ø12 мм, R1/2. Цена 310 ₽, поставка 2–4 недели.

Совместимо с AirTAC PZB601

Совместимый аналог — наш PZB6-01, Ø6 мм, R1/8. Цена 140 ₽, поставка 2–4 недели.

У PZB: полное совпадение, включая исполнение, — 12, совпадение по размеру (исполнение сверяется) — 0. Нет вашего номера PZB? Пришлите его на подбор.

Совместимый аналог для:

AirTAC PZB

Какие серии раздела «Комбинированный» ближе к PZB по цене?

PZB, от 140 ₽. В разделе «Комбинированный» 33 позиции.

Крестовина X-образная цанговая PZAот 90 ₽Крестовина X-образная цанговая трубка-трубка PZот 60 ₽

Весь раздел — 33 позиции →

Каким импортным обозначениям соответствует PZB?

PZB: 12 импортных обозначений в 1 семействе (AirTAC). Примеры соответствий: AirTAC PZB601 → PZB6-01 (140 ₽); AirTAC PZB801 → PZB8-01 (160 ₽).

AirTAC PZB 12 обозначений

Что покупают вместе с PZB?

PZB: 21 исполнение от 140 ₽, размеры: 4, 6, 8, 10, 12. Ряд цен серии: от 140 ₽ (PZB) до 310 ₽ (PZB12-04). Цена по типоразмерам: 4 — от 140 ₽; 6 — от 140 ₽; 8 — от 160 ₽; 10 — от 270 ₽; 12 — от 290 ₽.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии PZB.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения PZB?

В каталоге 22 исполнения PZB с ценой: от 140 ₽ (PZB) до 310 ₽ (PZB12-04). По ряду: PZB — 140 ₽, PZB4-M5 — 140 ₽, PZB6-M5 — 140 ₽, PZB6-03 — 160 ₽, PZB8-02 — 160 ₽, PZB4-02 — 170 ₽, PZB6-04 — 200 ₽, PZB10-01 — 270 ₽.

Какие типоразмеры есть у PZB?

У PZB 5 типоразмеров: Ø4, 6, 8, 10, 12 мм. По размерам: Ø4 мм — 3 исполнения, от 140 ₽; Ø6 мм — 5 исполнений, от 140 ₽; Ø8 мм — 5 исполнений, от 160 ₽; Ø10 мм — 4 исполнения, от 270 ₽; Ø12 мм — 4 исполнения, от 290 ₽.

Каким импортным артикулам соответствуют исполнения PZB?

Совместимый аналог по артикулу: AirTAC PZB1002 → PZB10-02; AirTAC PZB1003 → PZB10-03; AirTAC PZB1004 → PZB10-04; AirTAC PZB1203 → PZB12-03; AirTAC PZB1204 → PZB12-04; AirTAC PZB601 → PZB6-01; AirTAC PZB602 → PZB6-02; AirTAC PZB603 → PZB6-03; AirTAC PZB801 → PZB8-01; AirTAC PZB802 → PZB8-02. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии PZB?

Тип фитинга: Крестовина (X-образный); Тип соединения: Цанга + наружная резьба; Материал корпуса: Пластик; Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух / вода; Рабочее давление: −0,099…1,0 МПа; Пробное давление: 1,5 МПа; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии PZB?

PZB — резьбовой крестообразный фитинг (4-портовый) линейки цанговый WAAL, код PZB{Ø трубки}-{резьба}, пример PZB04-01. В отличие от тройника PB (3 порта, T-образный) и прямого штуцера PC (2 порта), PZB даёт четыре независимых направления подключения из одной точки — используется там, где нужно разветвить магистраль на три отвода одновременно с проходной резьбой. В той же секции каталога — PU (прямая муфта, 2 порта трубка-трубка), PW (Y-редукционная муфта), PV (угольник) — вместе образуют полный набор соединителей одного конструктивного семейства. Совместимый аналог для разводки пневмолиний с несколькими ответвлениями от общей резьбовой точки.
