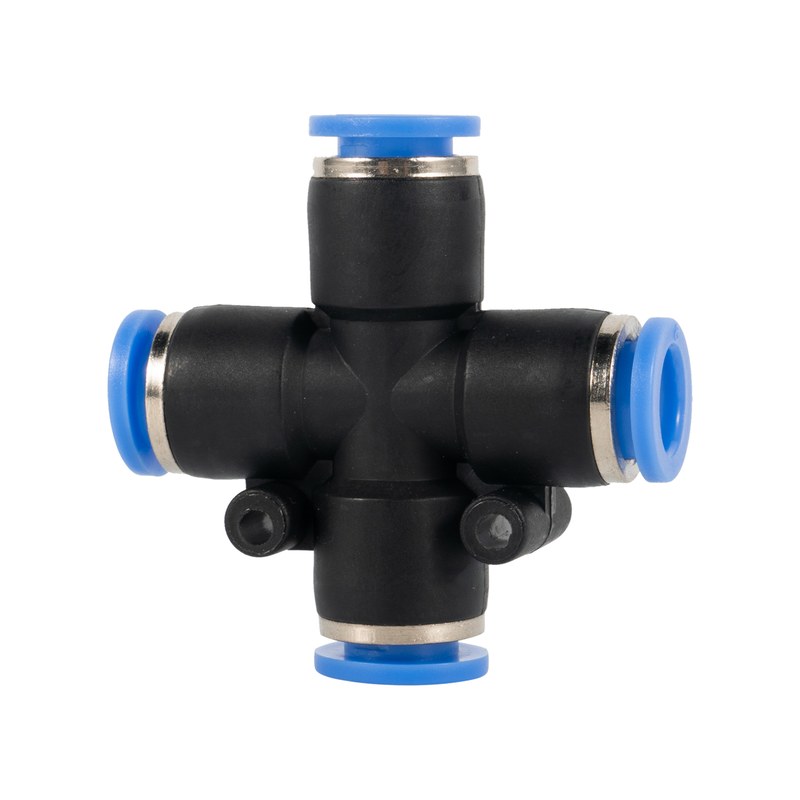

Крестовина X-образная цанговая трубка-трубка PZ

О серии

PZ — цанговая крестовина X-образная, соединение «трубка–трубка». Четыре порта сводят в одном узле четыре линии одного диаметра; трубки вставляются в цангу без инструмента. Применяют для разветвления и объединения пневмомагистралей — раздачи воздуха на несколько потребителей от общей линии.

Конструкция комбинированная: никелированный латунный корпус и полимерная цанга POM, уплотнение NBR, рабочая температура −20…+60 °C (верхний предел задаёт POM). Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), максимальное 1,5 МПа. Соединяет трубки PU и PA (полиамид). Совместимый аналог AirTAC PZ — совпадает по назначению; присоединительные и установочные размеры уточняйте.

Расшифровка артикула

Формат артикула кодирует наружный диаметр трубки. Серия — PZ.

• PZ04 — Ø трубки 4 мм
• PZ06 — Ø трубки 6 мм
• PZ08 — Ø трубки 8 мм
• PZ10 — Ø трубки 10 мм

Какие исполнения входят в серию PZ?

В серии 4 исполнений. Обозначения ряда: PZ04, PZ06, PZ08, PZ10. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PZ?

Диаметр трубки под цангу и резьба присоединения — эти два числа задают исполнение. У конической и цилиндрической резьбы разная схема уплотнения (по виткам или кольцом в торце), поэтому монтаж различается. Форму корпуса — прямую, угловую, тройник — кодирует отдельная буква артикула.

Когда поставка и что входит в комплект?

Срок поставки — 2–4 недели после согласования спецификации; так идёт 98,9 % каталога, это обычный порядок работы. В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Под какие диаметры трубки есть исполнения серии PZ

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм — всего 4 исполнения. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC PZ6 (совпадают присоединительные и установочные размеры, серия PZ).
