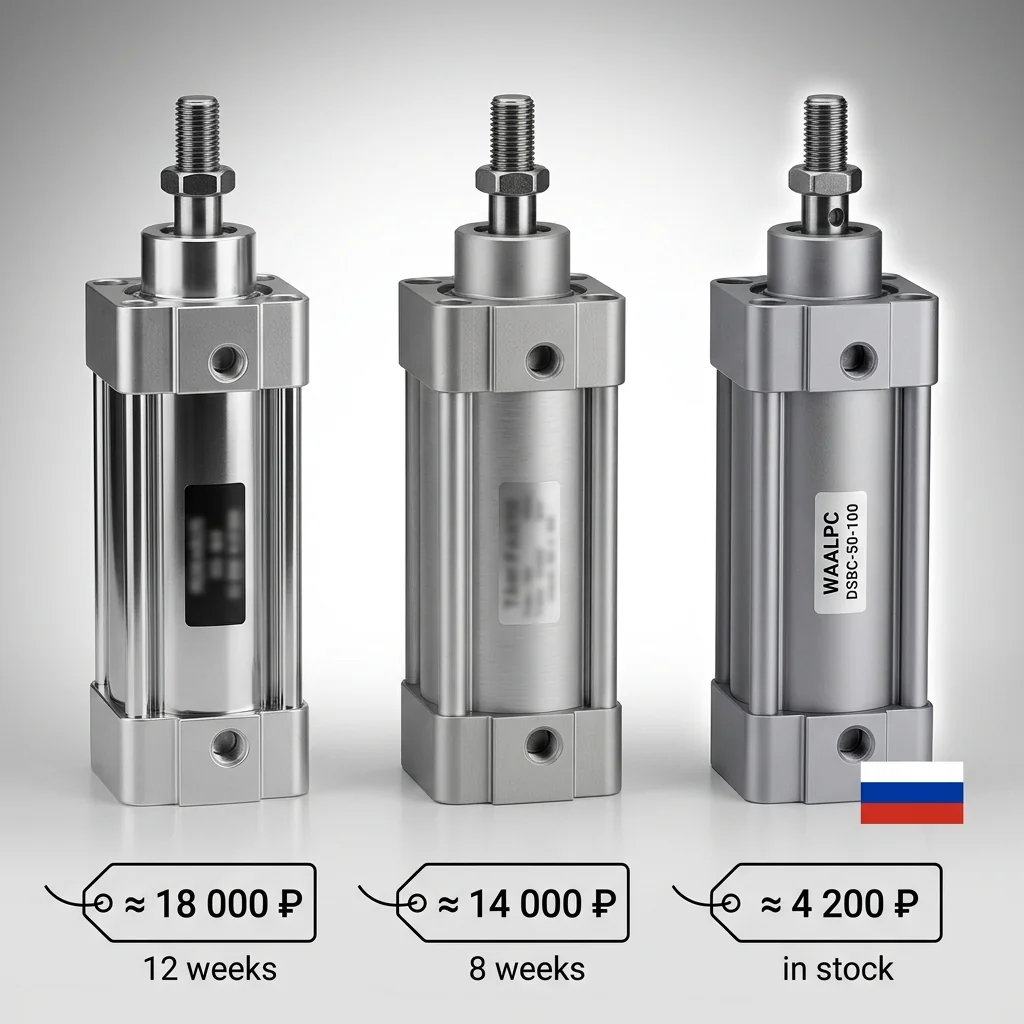

Европейская, японская и китайская пневматика: как выбрать аналог для подбора аналога

С весны 2022 года европейско-японская пневматика на российском рынке ведёт себя одинаково: европейские и японские бренды идут через параллельный импорт, сроки и цены зависят от позиции, официальная гарантия вендора, как правило, не распространяется. Для конвейера, который встал из-за треснувшего штока DSBC-32, долгое ожидание недопустимо. Поэтому многие покупатели переходят на китайскую пневматику WAALPC, AirTAC, XCPC, со сроком, указанным в карточке.

Товары из статьи

WAALPC DSBCот 2 970 ₽Поставка 3–5 недель · DSBC-32-25-P

В корзину

WAALPC AFRот 840 ₽Поставка 3–5 недель · AFR2000

В корзину

WAALPC PCПрямой (I-образный)
Резьба: R1/2, R1/4, R1/8, R3/8
Трубка: 4, 6, 8, 10, 12 ммот 40 ₽Поставка 3–5 недель · PC04-M5

В корзину

WAALPC PU-TUBEот 15 ₽В наличии · PU0425

В корзину

Введите код вашего изделияНайти

Если нужно подобрать совместимый аналог Festo / SMC / AirTAC — пришлите список артикулов, инженер подберёт аналог за 1 рабочий день: инженерный подбор аналога импортной пневматики.

В этой статье разбираем, что такое совместимый аналог, какие китайские бренды реально работают на российских заводах, и где аналог оправдан, а где лучше остаться на оригинале.

Какие главные бренды европейско-японской пневматики есть?

Прежде чем подбирать аналог, нужно понимать, что стоит на оборудовании. На российских предприятиях за последние 20 лет накопилось три доминирующих бренда:

Festo (Германия) — премиум-сегмент

Основан в 1925 году в Эсслингене. Один из самых широких каталогов в отрасли. Ключевые серии, которые встречаются на российских линиях:

• DSBC — стандартные ISO 15552 цилиндры Ø32-125 мм с амортизаторами PPS, фланцевый монтаж
• DSNU — мини-цилиндры ISO 6432 Ø8-25 мм, круглый корпус, накидная гайка
• ADN — короткоходовые ISO 21287 (компактные)
• MFH, VUVG — пневмораспределители 5/2, 5/3, островная сборка
• MS6, MS4 — модульная подготовка воздуха FRL
• QSL, QSM — фитинги цанговые

SMC (Япония) — массовый промышленный сегмент

Крупнейший в мире производитель пневматики. Основные серии:

• CP96 — ISO 15552 цилиндры Ø32-125 мм (прямой конкурент DSBC)
• CM2, CDQ — мини-цилиндры и компактные
• MGP — направляющие цилиндры с двумя штоками
• SY, VQC — серия распределителей под островную сборку EX
• AC30, AC40 — модульная подготовка воздуха (FRL)
• KQ2, KQ2H — фитинги цанговый

Camozzi (Италия) — средний сегмент

Серии 60M (ISO 15552), 25 (мини-цилиндры, ISO 6432), 95 (нержавеющие, Ø25, ISO 6432) — встречаются на пищёвке и упаковочных машинах.

Какие китайские аналоги есть на рынке?

Китайская пневматика — это не один бренд, а целая экосистема производителей, делящих рынок по специализации. С 2010 годов часть из них вышла на ISO-сертификацию и сегодня делает реальный совместимый под европейских и японских брендов.

WAALPC и AirTAC — самые распространённые на российских складах, потому что у обоих есть совместимые аналоги под европейские и японские бренды. Остальные — нишевые: XCPC хорош на фитингах, NBPT — на 4V-распределителях, Mindman — тоже нишевый бренд.

Что на практике значит «совместимый» и «near»?

Когда поставщик пишет «аналог европейские пневмоцилиндры DSBC», за этим стоит одна из двух категорий совместимости. Разница принципиальная:

Совместимый аналог — встаёт без переделок

Для замены без переделок должны совпадать размеры, резьбы, ход и монтажные отверстия конкретных исполнений. Общий ISO-стандарт (15552, 6432, 21287) не гарантирует одинакового пневмоподключения: резьбу портов и рабочее исполнение сверяют отдельно.

Примеры из нашего каталога:

• Festo DSBC-32-50-PPVA-N3 → WAALPC DSBC-32-50 (совместимый, проверено)
• Festo DSNU-20-50-PPV-A → WAALPC DSNU-20-50 — кандидат на замену после сверки исполнения: у Festo Ø20 порт G1/8, у WAALPC Ø20 — M5; подключение требует согласования.
• AirTAC 4V210-08 → WAALPC 4V210-08 (совместимый)
• AirTAC AR2000-02 → WAALPC AR2000-02 (совместимый)

Near-аналог — аналог с оговорками

Совпадает функция (тот же ход, та же сила, тот же расход), но монтаж отличается: другие крепёжные отверстия, другая резьба портов (G1/8 vs Rc1/8), другая высота. Требуется переходная пластина или переделка кронштейна.

Примеры:

• SMC AC30-03 → WAALPC AC3000-03 — совместимый аналог (подтверждённая пара по полному коду)
• SMC CP96SDB32-50 → WAALPC CP96-32-50 — совместимый аналог (подтверждённая пара по полному коду)
• Festo QSL-G1/4-8 → наш PL-G-8-02G — совместимый аналог с резьбой G

Подробная база соответствий — в нашем разделе Аналоги пневматики, где для каждой серии указан тип совместимости и проверенные пары.

Как выглядит сравнительная таблица популярных моделей?

Ориентировочная таблица для подбора; цены аналогов — из каталога на момент просмотра страницы.

Важная деталь по соленоидам: у AirTAC буква в конце артикула кодирует напряжение катушки, а у WAALPC артикул пишется напряжением целиком — 2W160-15-DC24V, без буквенного кода. Если перепутали напряжение — получите пробитую обмотку.

Когда экономия на аналогах оправдана?

Не всякую установку можно перевести на китайский аналог. Но в большинстве случаев — можно, и цена аналога обычно заметно ниже, актуальная — в карточке каталога. Вот сценарии, где аналог однозначно работает:

• Малые и средние производственные линии — упаковка, штамповка, сборка, общее машиностроение. Тут пневматика нагружена 1-3 смены в сутки, циклов 1-3 млн в год.
• Второстепенные участки — обдувка, прижимы, толкатели. Если цилиндр работает 100 циклов в смену, нет смысла платить за максимальный заявленный ресурс.
• Расходники — фитинги, трубки, глушители, манометры. Тут разница в цене оригинала и аналога обычно наибольшая, а требования к изделию минимальные. Наш цанговый фитинг PC, от 40 ₽.
• Аналог изношенных оригиналов в действующем оборудовании. Вместо старого Festo DSBC-32 с протёкшими уплотнениями совместимый аналог WAALPC DSBC-32 совместим по присоединительным размерам ISO 15552, если совпало исполнение: монтажные отверстия, резьбу портов и присоединение штока сверяют по коду заранее.
• Вспомогательная пневматика на станках с ЧПУ — обдув инструмента, открытие дверей, прижим заготовки.

Для расчёта подходящего диаметра цилиндра под нагрузку используйте наш калькулятор усилия пневмоцилиндра — он работает одинаково для оригинальных и аналоговых серий, потому что физика общая (P × A = F).

Когда лучше остаться на оригинале?

Есть участки, где экономия на аналоге — ловушка. Меняешь оригинальный бренд на WAALPC — теряешь сертификат, гарантию или совместимость с цифровой шиной. Список таких случаев:

• Гарантийная сертифицированная техника — если станок ещё на гарантии Trumpf, KUKA, Fanuc — аналог оригинальной пневматики может лишить гарантии. Проверьте условия гарантии и дождитесь окончания, потом меняйте.
• Festo CPX и SMC EX serial-острова — это распределители с протоколами Profinet, EtherCAT, EtherNet/IP. У WAALPC и AirTAC аналогов с цифровой шиной нет, только классическая пневматика 5/2, 5/3.
• Чистые помещения ISO 5 и выше — фарма, медтехника, полупроводники. Там нужна сертификация по выделению частиц. Festo CRDSNU и SMC CG3 имеют сертификаты, китайские аналоги — нет.
• Пищёвка с прямым контактом продукта — нужна нержавейка с сертификатами 3-A, EHEDG. У AirTAC есть отдельная серия SS, но проще взять Festo серии CRDSNU с готовой сертификацией.
• Высокоскоростные приводы 5+ Гц с амортизаторами PPS — Festo пневмоцилиндры DSBC с самонастраивающимися амортизаторами рассчитаны на высокую частоту без подстройки. У аналогов частоту и нагрев проверяйте на своём режиме.
• Авиа, оборонка — где требуется военная приёмка или особая отчётность по поставщикам.

Если соленоидный клапан Festo или SMC отказал, но по диагностике — ремонтопригоден, рассмотрите ремонт перед заменой. Подробнее в инструкции диагностика отказа электромагнитного клапана.

Готовый прайс по нашей номенклатуре — в каталогах пневмоцилиндры, пневмораспределители и подготовка воздуха.

Как подобрать аналог за 5 шагов?

Чтобы не ошибиться при подборе аналога, действуйте по этой последовательности. На сложных сериях алгоритм экономит часы возни с каталогами.

1. Расшифровать артикул оригинала. У Festo маркировка читаемая: DSBC-32-50-PPVA-N3 = серия DSBC, диаметр 32 мм, ход 50 мм, амортизаторы PPVA, отметка N3 — соответствие ISO 15552 (резьба портов Ø32 — G1/8). У SMC сложнее: CDQ2B25-50DZ = компактный (CQ2), диаметр 25, ход 50, монтаж B (basic), DZ — магнит на поршне для датчика.
2. Определить ISO-стандарт — но не путать его с фирменным форматом. DSBC и CP96 = ISO 15552. DSNU = ISO 6432 (а вот SMC CM2 — фирменный круглый формат, не ISO 6432; строго по ISO 6432 у SMC идёт серия C85). ADN = ISO 21287, но SMC CQ2/CDQ2 — это фирменный компакт SMC, а не ISO 21287 (строго по ISO 21287 у SMC — серия C55). Вывод: общий ISO-стандарт задаёт нормируемые монтажные размеры, но резьбу портов и исполнение сверяют отдельно; фирменные форматы (CM2, CQ2) совместимы между собой, но не «по ISO» — их сверяют по конкретному артикулу оригинала.
3. Найти совместимый в каталоге WAALPC/Festo. WAALPC специально называет серии повторяя оригинал: WAALPC DSBC, WAALPC DSNU.
4. Проверить размеры, резьбу и тип катушки. Главные подводные камни: G vs Rc резьба портов (G — цилиндрическая дюймовая, Rc — коническая), Kv пропускной способности распределителя, напряжение и тип катушки соленоида (DC24, AC220, IP65 vs IP54).
5. Тестовая установка на одну точку. Не меняйте сразу всю линию. Поставьте один WAALPC DSBC-32-50 на тестовый прижим, отработайте 200 000 циклов (около 17 суток непрерывной работы на 8 циклов/мин), убедитесь что нет утечек и температура корпуса в норме. Тогда можно масштабировать.

Какие типичные ошибки бывают при подборе?

Типичные сбои при подборе. Чаще всего:

• Не проверили резьбу портов. Festo DSBC-32 идёт с G1/8 (цилиндрической), но некоторые российские поставщики поставляют Rc1/8 (коническую). Цанговый фитинг QSL-G1/8 на коническую резьбу не сядет — будет течь.
• Не сверили пропускную способность распределителя. Festo VUVG-L10 — малый клапан для островной сборки, WAALPC 4V210-08 — резьбовой распределитель G1/4 (Cv = 1,0 по паспортному листу WAALPC, это Kv ≈ 0,87 м³/ч). Типоразмеры и присоединения разные, поэтому расход сравнивают по листу конкретного артикула и в одних единицах (Kv в м³/ч, Cv или нл/мин при одном давлении): цилиндр на клапане с меньшим расходом ходит медленнее расчётного.
• Перепутали код напряжения соленоида. AirTAC 2W160-15-B = 24 В DC, а 2W160-15-F = 12 В DC (у WAALPC те же напряжения пишутся как -DC24V/-DC12V). Поставите 12-вольтовую катушку на 24 В — обмотка перегреется и выйдет из строя.
• Не учли амортизацию. У Festo серия PPVA — это регулируемое пневматическое демпфирование PPV с магнитным поршнем A (самонастраивающееся — PPS). У дешёвых китайских аналогов амортизация может быть только эластичная (резиновая шайба), что не выдерживает скоростей выше 0,5 м/с при массе 10+ кг.
• Купили near вместо совместимый без сверки крепления. Крепёжные размеры разных серий могут отличаться. Если ставите на старую плиту — сверьте монтаж, возможно, придётся сверлить новые отверстия.

Какие вопросы чаще всего задают про совместимый аналог Festo, SMC и AirTAC?

Действительно ли WAALPC это совместимый под Festo-цилиндры DSBC, или это просто маркетинг?

Совместимость проверяйте по артикулу. WAALPC DSBC-32-50-PPV-A и Festo DSBC-32-50-PPVA-N3 совпадают по диаметру поршня 32 мм, ходу 50 мм, резьбе портов G1/8 и резьбе штока М10×1,25. Снимаете старый Festo, ставите WAALPC, подключаете те же фитинги — работает. Ресурс уплотнений сверяйте по паспорту серии.

Сколько служит китайский аналог по сравнению с Festo или SMC?

Зависит от условий. Ресурс зависит от условий и серии; число циклов для наших серий производитель не заявляет — сверяйте по паспорту. Ремкомплекты уплотнений доступны, цены — в каталоге.

Можно ли смешивать оригинальную пневматику с аналогами на одной линии?

Да, это самый частый сценарий перехода. Менять можно постепенно: сначала фитинги и трубки, потом изношенные цилиндры на критичных участках, потом распределители. Главное — соблюдать совместимость портов (если стоит серии VUVG с QSL фитингами G1/8, новый цилиндр должен быть тоже G1/8).

Что лучше — WAALPC или AirTAC?

AirTAC старше (с 1988), у него шире каталог и есть собственные нестандартные серии типа SDA, SC, MAL без прямого аналога у Festo. WAALPC специализируется на совместимых аналогах Festo (DSBC, DSNU — в формате Festo) и совместимости с AirTAC по фитингам и FRL. На практике берут оба: AirTAC на распределители 4V и FRL AR/AC, WAALPC — на цилиндры-аналоги Festo. Совместимость WAALPC и AirTAC по фитингам и FRL проверяйте по артикулу.

Нужны ли сертификаты для китайской пневматики на российском заводе?

Для общепромышленного применения — нет, достаточно паспорта изделия. Для пищёвки с прямым контактом — нужна нержавейка с 3-A или EHEDG (есть у AirTAC в серии SS, у WAALPC нет). Для оборонки и атома — там вообще не китайская пневматика, нужны военная приёмка и российские поставщики.

Что делать с уже установленным оригиналом, который ещё работает?

Не меняйте до отказа. Европейские и японские бренды — это «поставил и забыл» на 10-15 лет. Нет смысла выкидывать рабочий цилиндр. Когда отказывает — есть два пути: ремонт уплотнений (если корпус и шток целы — это 1-2 часа работы и ремкомплект) или замена на совместимый WAALPC. Выбор по обстоятельствам: если нужна тут же на смене — ставите WAALPC, если есть время — ремонтируете оригинал.
