Пневмозахват HFR, Ø10–32 мм (HFR-16, HFR-20)

Пневмозахват HFR, Ø 10–32 мм.

Артикулы серии: HFR-10, HFR-32, HFR-N-32 (всего 10 модификаций)

Какой наш артикул соответствует коду AirTAC серии HFR?

AirTAC HFR25	→ HFR-25	9 670 ₽
AirTAC HFR10	→ HFR-10	4 660 ₽
AirTAC HFR16	→ HFR-16	5 430 ₽

Это совместимый аналог. Кодов AirTAC в ряду: 10; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 4 660 ₽ Выбрать исполнение

Пневмозахват HFR, Ø10–32 мм (HFR-16, HFR-20) WAALPC HFR-10

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Температура окр. среды

−20…+70 °C

Рабочая среда

очищенный сжатый воздух

Материал корпуса

анодированный алюминиевый сплав

Артикул: HFR-10

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

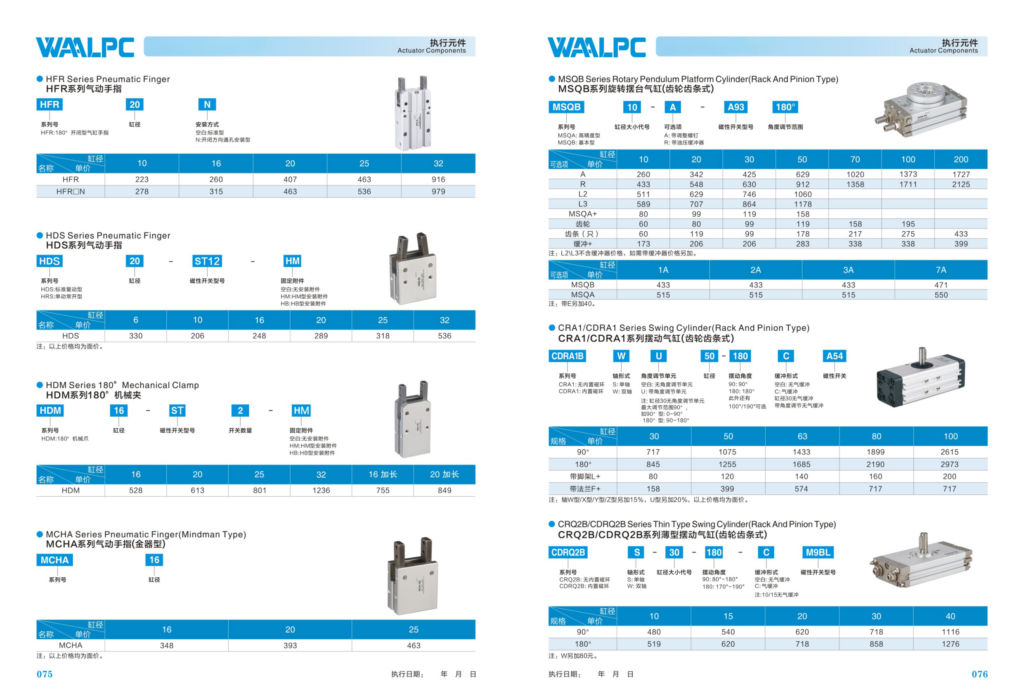

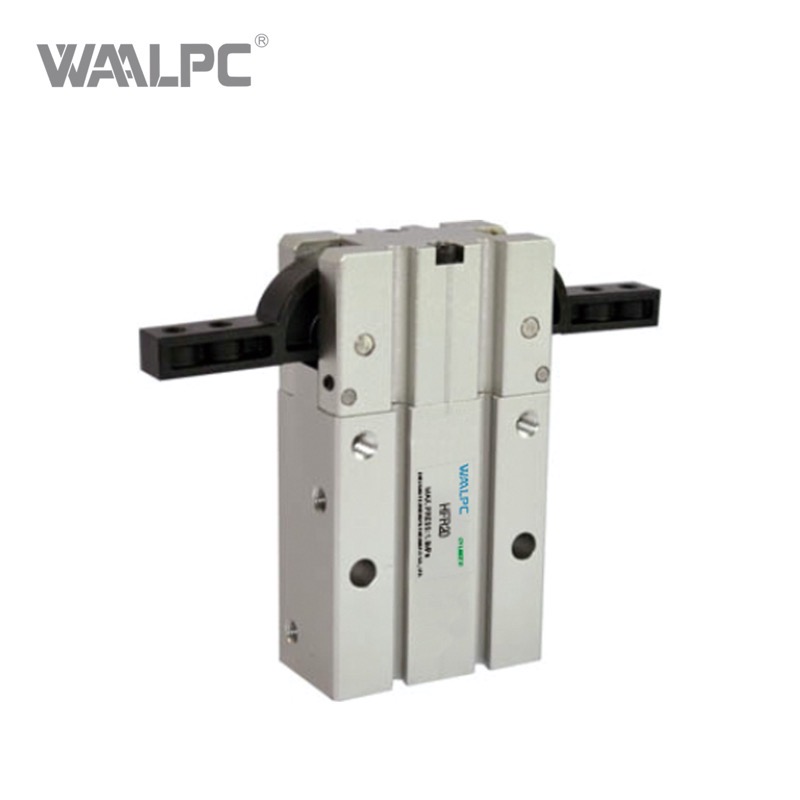

Пневмозахват WAALPC HFR — пневматический захват для удержания и переноса деталей. Типоразмер Ø 10–32 мм. Температура −20…+70 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава.

Популярные типоразмеры: HFR-N-25, HFR-25, HFR-20, HFR-N-20, HFR-32, HFR-N-32, HFR-16, HFR-N-16, HFR-10, HFR-N-10.

Конструкция и принцип работы

Корпус гриппера обработан из анодированного алюминиевого сплава, что обеспечивает лёгкость, коррозионную стойкость и долговечность. Внутри расположен зубчато-реечный (или клиновой) механизм синхронизации губок, обеспечивающий точное центрирование и одинаковое усилие на каждую губку. Уплотнения из нитриловой резины (NBR) обеспечивают надёжную герметичность по всему диапазону рабочих давлений. Конструкция предусматривает посадочные места для индуктивных и герконовых датчиков положения, что позволяет интегрировать гриппер в системы автоматического контроля.

Технические данные

Диаметр поршня: 10–32 мм
Температурный диапазон: −20…+70 °C
Рабочая среда: очищенный сжатый воздух
Тип привода: пневматический
Материал корпуса: анодированный алюминиевый сплав
Исполнение: N — крепление через сквозные отверстия
Аналог: AirTAC HFR
Пример артикула: HFR-N-20

Применение

Применяется в роботизированных ячейках для захвата и переноса деталей: операции захвата и переноса, сборочные линии, упаковка штучной продукции, перемещение между конвейерами и обрабатывающими станками. Подходит для лёгких и средних деталей с плоскими, цилиндрическими и фасонными поверхностями.

Поставка и комплектация

В комплект поставки входят: пневмозахват в указанной конфигурации, монтажный паспорт с присоединительными размерами, рекомендации по подбору датчиков и принадлежностей. Оригинальная упаковка производителя WAALPC.

Совместимый аналог ставят без переделки оснастки, если совпадают присоединительные размеры и резьбы.

Контроль качества

Каждое изделие проходит выходной контроль на герметичность, плавность хода и срабатывание датчиков. Производство WAALPC сертифицировано по системе менеджмента качества ISO 9001. Партии комплектуются паспортом качества с указанием параметров испытаний.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC HFR10N (совпадают присоединительные и установочные размеры, серия ZAHVAT-HFR).

Как расшифровать артикул HFR?

Формат: {модификация}

HFR — серия
Модификация: HFR-10 / HFR-16 / HFR-20 / HFR-25 / HFR-32 / HFR-N-10 / HFR-N-16 / HFR-N-20 / HFR-N-25 / HFR-N-32

Пример: HFR-10

Производитель	Модель	Совместимость
AirTAC	`HFR10`	Совместимый аналог — наш HFR-10
AirTAC	`HFR16`	Совместимый аналог — наш HFR-16
AirTAC	`HFR20`	Совместимый аналог — наш HFR-20
AirTAC	`HFR25`	Совместимый аналог — наш HFR-25
AirTAC	`HFR32`	Совместимый аналог — наш HFR-32
AirTAC	`HFR10N`	Совместимый аналог — наш HFR-N-10
AirTAC	`HFR16N`	Совместимый аналог — наш HFR-N-16
AirTAC	`HFR20N`	Совместимый аналог — наш HFR-N-20
AirTAC	`HFR25N`	Совместимый аналог — наш HFR-N-25
AirTAC	`HFR32N`	Совместимый аналог — наш HFR-N-32

Категории: Модули линейно-поворотные · Пневматические захваты

Какой совместимый аналог у серии ZAHVAT-HFR по артикулу импортной детали?

ZAHVAT-HFR: 10 импортных обозначений → 10 наших артикулов; марки: AirTAC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
HFR-10	Ø10 мм	4 660 ₽	—	AirTAC HFR10
HFR-16	Ø16 мм	5 430 ₽	—	AirTAC HFR16
HFR-20	Ø20 мм	8 500 ₽	—	AirTAC HFR20
HFR-25	Ø25 мм	9 670 ₽	—	AirTAC HFR25
HFR-32	Ø32 мм	19 120 ₽	—	AirTAC HFR32
HFR-N-10	Ø10 мм	5 800 ₽	—	AirTAC HFR10N
HFR-N-16	Ø16 мм	6 580 ₽	—	AirTAC HFR16N
HFR-N-20	Ø20 мм	9 670 ₽	—	AirTAC HFR20N
HFR-N-25	Ø25 мм	11 190 ₽	—	AirTAC HFR25N
HFR-N-32	Ø32 мм	20 440 ₽	—	AirTAC HFR32N

Совместимо с AirTAC HFR10

Совместимый аналог — наш HFR-10, Ø10 мм. Цена 4 660 ₽, поставка 2–4 недели.

Совместимо с AirTAC HFR16

Совместимый аналог — наш HFR-16, Ø16 мм. Цена 5 430 ₽, поставка 2–4 недели.

Совместимо с AirTAC HFR20

Совместимый аналог — наш HFR-20, Ø20 мм. Цена 8 500 ₽, поставка 2–4 недели.

Совместимо с AirTAC HFR25

Совместимый аналог — наш HFR-25, Ø25 мм. Цена 9 670 ₽, поставка 2–4 недели.

Совместимо с AirTAC HFR32

Совместимый аналог — наш HFR-32, Ø32 мм. Цена 19 120 ₽, поставка 2–4 недели.

Совместимо с AirTAC HFR10N

Совместимый аналог — наш HFR-N-10, Ø10 мм. Цена 5 800 ₽, поставка 2–4 недели.

У ZAHVAT-HFR: полное совпадение, включая исполнение, — 10, совпадение по размеру (исполнение сверяется) — 0. Нет вашего номера ZAHVAT-HFR? Пришлите его на подбор.

Совместимый аналог для:

AirTAC HFR

Каким импортным обозначениям соответствует ZAHVAT-HFR?

ZAHVAT-HFR: 10 импортных обозначений в 1 семействе (AirTAC). Примеры соответствий: AirTAC HFR10 → HFR-10 (4 660 ₽); AirTAC HFR16 → HFR-16 (5 430 ₽).

AirTAC ZAHVAT-HFR 10 обозначений

Страницы артикулов серии ZAHVAT-HFR

HFR-10 HFR-16 HFR-25 HFR-N-25 HFR-N-25

Что покупают вместе с HFR?

HFR: 10 исполнений от 4 660 ₽, размеры: 10, 16, 20, 25, 32. Ряд цен серии: от 4 660 ₽ (HFR-10) до 20 440 ₽ (HFR-N-32). Цена по типоразмерам: 10 — от 4 660 ₽; 16 — от 5 430 ₽; 20 — от 8 500 ₽; 25 — от 9 670 ₽; 32 — от 19 120 ₽.

Фитинги Пневмотрубки Пневмоцилиндры

Разделы подобраны для серии HFR.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения HFR?

В каталоге 10 исполнений HFR с ценой: от 4 660 ₽ (HFR-10) до 20 440 ₽ (HFR-N-32). По ряду: HFR-10 — 4 660 ₽, HFR-16 — 5 430 ₽, HFR-N-10 — 5 800 ₽, HFR-N-16 — 6 580 ₽, HFR-20 — 8 500 ₽, HFR-25 — 9 670 ₽, HFR-N-20 — 9 670 ₽, HFR-N-25 — 11 190 ₽.

Какие типоразмеры есть у HFR?

У HFR 5 типоразмеров: Ø10, 16, 20, 25, 32 мм. По размерам: Ø10 мм — 2 исполнения, от 4 660 ₽; Ø16 мм — 2 исполнения, от 5 430 ₽; Ø20 мм — 2 исполнения, от 8 500 ₽; Ø25 мм — 2 исполнения, от 9 670 ₽; Ø32 мм — 2 исполнения, от 19 120 ₽.

Каким импортным артикулам соответствуют исполнения HFR?

Совместимый аналог по артикулу: AirTAC HFR10 → HFR-10; AirTAC HFR10N → HFR-N-10; AirTAC HFR16 → HFR-16; AirTAC HFR16N → HFR-N-16; AirTAC HFR20 → HFR-20; AirTAC HFR20N → HFR-N-20; AirTAC HFR25 → HFR-25; AirTAC HFR25N → HFR-N-25; AirTAC HFR32 → HFR-32; AirTAC HFR32N → HFR-N-32. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии HFR?

Тип: Пневмозахват; Материал: Алюминиевый сплав; Рабочая среда: Сжатый воздух (фильтрованный); Рабочая температура: +5…+60 °C.

Какие особенности у серии HFR?

Серия HFR — двухгубочный пневмозахват с раскрытием губок на 180°, совместимый аналог AirTAC HFR. От рычажного HDM с тем же раскрытием отличается рядом диаметров — есть 10 мм — и температурой -20…+70 °C против 0…+60 °C. Диаметры 10, 16, 20, 25 и 32 мм, давление 0,15–0,7 МПа (для 10 мм — от 0,2 МПа), до 60 циклов в минуту, повторяемость ±0,2 мм. Магнит встроен во всех исполнениях, губки из нержавеющей стали. Крепление через резьбовые отверстия или, в исполнении N, через сквозные.
