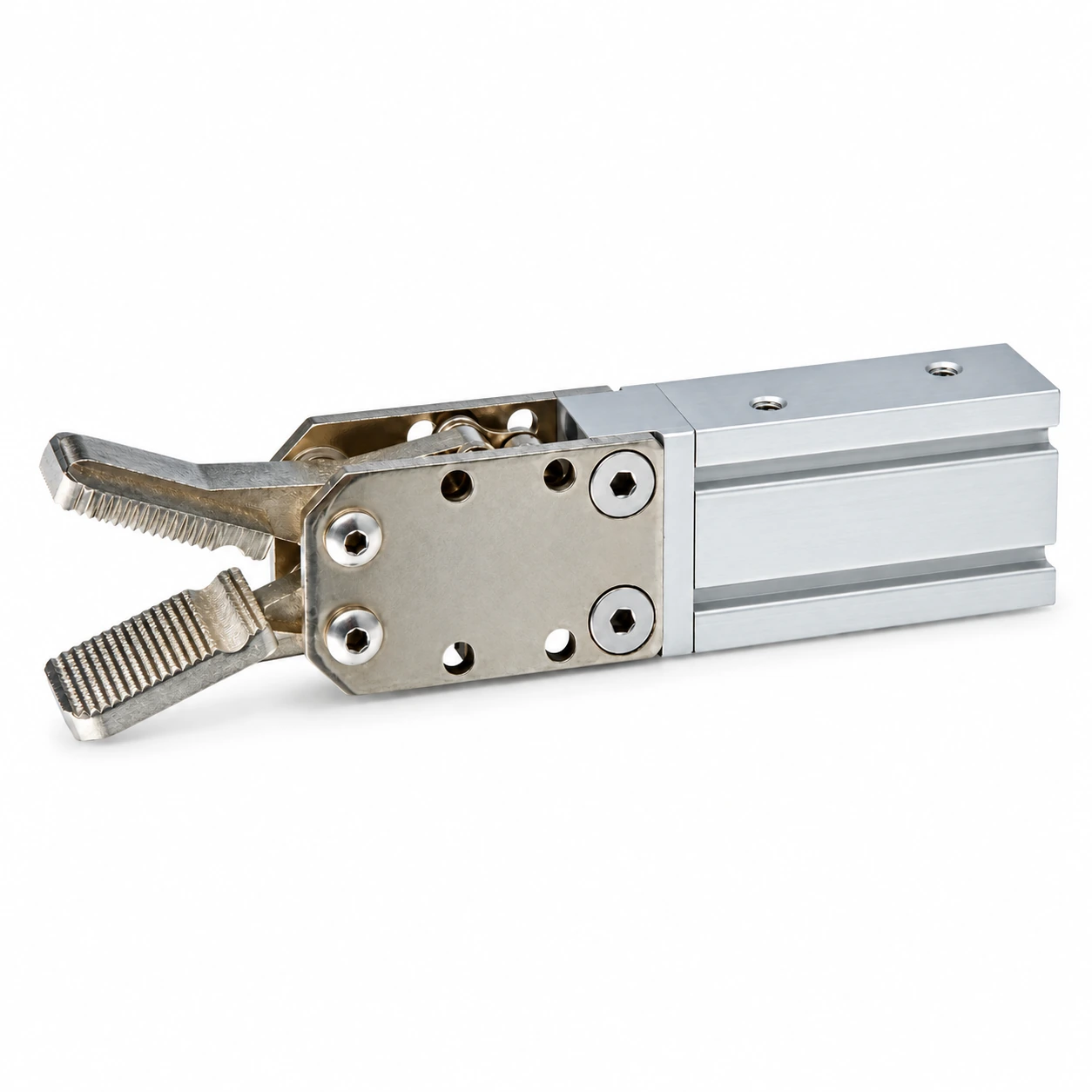

Зажимной пневмоцилиндр TEJ

Зажимной пневмоцилиндр WAALPC TEJ — для фиксации и зажима деталей на сборочных и сварочных операциях. Диаметр поршня 16–20 мм, ход 15 мм. Рабочее давление до 0,8 МПа по каталогу завода, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Серия применяется в задачах автоматизации, где требуется надёжный пневматический привод с предсказуемым ресурсом и быстрой подбором импортных аналогов.

Конструкция и принцип работы

Серия WAALPC TEJ выполнена в формате компактного зажимного механизма с фиксированным коротким ходом 15 мм. Внутренние уплотнения из NBR обеспечивают герметичность при рабочих циклах до миллионов срабатываний. Поршневой узел рассчитан на работу с очищенным сжатым воздухом по стандарту ISO 8573-1 (рекомендуется класс 4:4:4 и выше). Конструктивные особенности — фиксированный ход, малые габариты, простой монтаж. Привод сохраняет рабочие параметры в диапазоне температур окружающей среды от −20 до +80 °C, что покрывает большинство задач в цехах и под навесом.

Технические данные

• Ø поршня: 16–20 мм
• Ход: 15 мм
• Макс. рабочее давление: до 0,8 МПа по каталогу завода
• Рабочая среда: очищенный сжатый воздух
• Тип действия: двустороннее
• Материал корпуса: анодированный алюминиевый сплав
• Шаблон артикула: TE — J — 20 — 15 — D

Применение

Типовые задачи для серии WAALPC TEJ: мелкие зажимные операции, удерживание небольших деталей при обработке. Привод устойчив к вибрации и циклическим нагрузкам, переносит круглосуточную эксплуатацию в 3-сменном режиме. При выборе типоразмера учитывают рабочее давление в магистрали, требуемое усилие на штоке (для зажимных операций — с запасом 1,5–2×) и максимальную скорость движения. Для скоростей выше 0,5 м/с рекомендуется использовать исполнения с демпфированием в конечных положениях, чтобы исключить ударные нагрузки на крышки и продлить ресурс уплотнений. При установке датчиков положения проверяют, что в выбранном типоразмере есть магнитный поршень — в противном случае заказывают исполнение с индексом «магнитный поршень».

Поставка и комплектация

В базовой комплектации поставляются: пневмопривод с заводской смазкой, паспорт изделия с указанием рабочих параметров и партии. Кронштейны крепления, фланцы, проушины, вилки и датчики положения подбираются отдельно — типоразмер и каталожный артикул совпадает с обозначениями импортных производителей, поэтому в большинстве случаев существующая оснастка под зарубежные приводы подходит без доработки. При заказе партии от 10 единиц инженер подбирает оптимальную конфигурацию по чертежу и собирает спецификацию с учётом стандартов IEC/ISO.

Какие типоразмеры и усилия у серии TEJ?

Ряд включает диаметры 16, 20 мм и ход 15 мм — всего 2 исполнения. Усилие толкания при рабочем давлении 0,6 МПа считается по площади поршня: Ø16 мм — 121 Н; Ø20 мм — 188 Н. Усилие обратного хода меньше на площадь штока, поэтому запас берут двукратный.

Чем отличается серия TEJ?

Диаметры поршня — 16, 20 мм; ход — 15–15 мм.

Чем отличается от ALC: диаметры, мм — 16/20, у ALC — 25/32/40/50/63/80/100.

Какие исполнения есть и сколько они стоят?

В каталоге 2 исполнения, диаметры 16–20 мм, ход 15 мм; цена от 3 050 до 3 520 ₽. Ближайшие по цене артикулы: TEJ-16-15, TEJ-20-15. Цену и наличие каждой позиции показывает таблица выше. Зажимной пневмоцилиндр TEJ, Ø 16–20 мм, ход 15 мм. Раздел каталога — «Пневмоцилиндры»: в нём 17321 позиция.

Как расшифровать артикул TEJ?

Формат: TEJ-{типоразмер}-{ход}

• TEJ — серия
• Типоразмер: 16 / 20
• Ход: 15

Пример: TEJ-16-15
