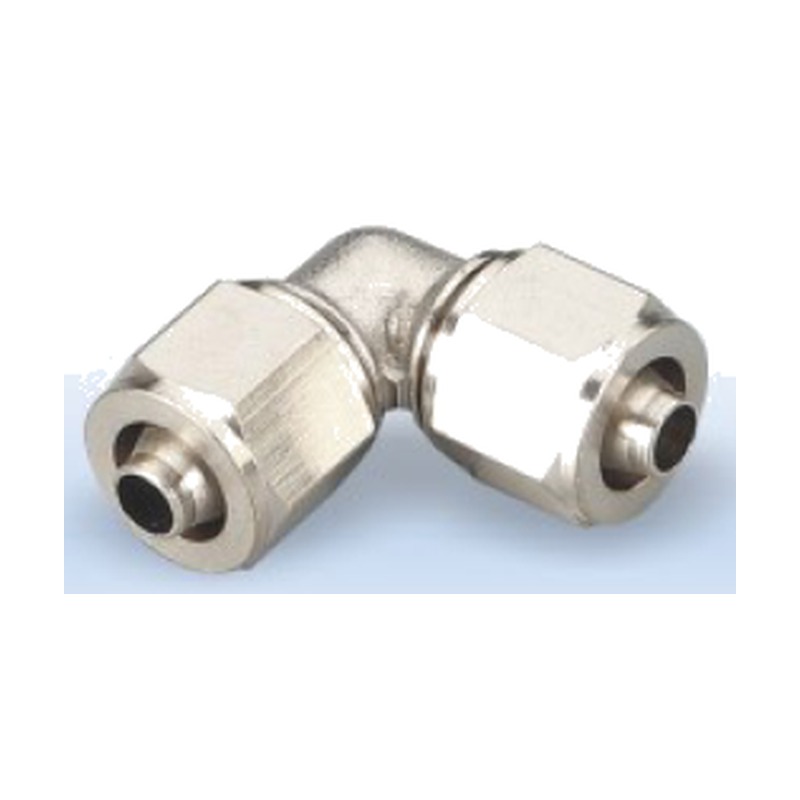

Фитинг цельнолатунный быстрозажимной TK-PV (L-угольник)
Угольник L-образный 90° цельнолатунный WAALPC TK-PV — поворот линии с переходом на наружную резьбу R (BSPT). Цанговый ввод трубки с накидной гайкой (быстрозажим). Цанга 4–16 мм. Латунь никелированная, уплотнение FKM (Viton), −20…+150 °C.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Назначение и конструкция
Серия TK-PV — латунные быстросъёмные L-угольники с переходом трубка-резьба. Фитинг соединяет пневматическую трубку с резьбовым портом привода или магистрали под углом 90°, обеспечивая поворот в стеснённых условиях без гнутых трубок и опор. Присоединение трубки — цанговое с накидной гайкой (быстрозажим): трубка вводится в порт до упора, фиксация без инструмента. Второе присоединение — наружная резьба R (BSPT), коническая.
Материал и стойкость
Корпус, цанга и захватные элементы изготовлены из латуни ЛС59-1 с никелированием. Такое исполнение обеспечивает коррозионную стойкость в агрессивных и влажных средах, устойчивость к мойке агрессивными составами и совместимость с требованиями к чистоте.
Технические границы
Максимальное рабочее давление — до 1,0 МПа. Диапазон рабочих температур — от −20 до +150 °C, что определяется уплотнением и совместимостью с трубкой. Соединение пригодно для работы в условиях вакуума при корректном подборе трубки.
Как подобрать типоразмер
В серии типоразмеры с диаметрами цанги 4, 6, 8, 10, 12 и 16 мм и резьбой R1/8–R1/2, M5. Подбор ведётся по наружному диаметру трубки и резьбе присоединяемого порта. При сомнениях в совместимости направьте параметры контура — поможем с инженерным подбором типоразмера.
Ключевые характеристики
- Материал: латунь ЛС59-1 с никелированием
- Тип соединения: цанговое быстросъёмное (трубка) + наружная резьба R (BSPT)
- Диаметр цанги: 4–16 мм (4, 6, 8, 10, 12, 16)
- Резьба: R1/8, R1/4, R3/8, R1/2, M5
- Геометрия: L-угольник 90°
- Макс. рабочее давление: до 1,0 МПа
- Рабочая температура: −20…+150 °C
- Пригоден для работы в условиях вакуума
Какие артикулы есть у серии TK-PV и сколько они стоят?
В серии 14 артикулов: TK-PV-10-01 — 360 ₽; TK-PV-10-02 — 390 ₽; TK-PV-10-03 — 410 ₽; TK-PV-12-02 — 530 ₽; TK-PV-12-03 — 560 ₽; TK-PV-12-04 — 580 ₽; TK-PV-16-03 — 980 ₽; TK-PV-16-04 — 1 010 ₽; TK-PV-4-M5 — 170 ₽; TK-PV-6-01 — 220 ₽; TK-PV-6-02 — 250 ₽; TK-PV-6-M5 — 180 ₽; TK-PV-8-01 — 260 ₽; TK-PV-8-02 — 270 ₽. Цены взяты из реестра.
Как расшифровать артикул TK-PV?
Формат: TK-PV-{диаметр трубки}-{присоединение (резьба)}
- TK-PV — серия
- Диаметр трубки: 4 / 6 / 8 / 10 / 12 / 16
- Присоединение (резьба): R1/8 / R1/4 / R3/8 / R1/2 / M5
Пример: TK-PV-4-01
