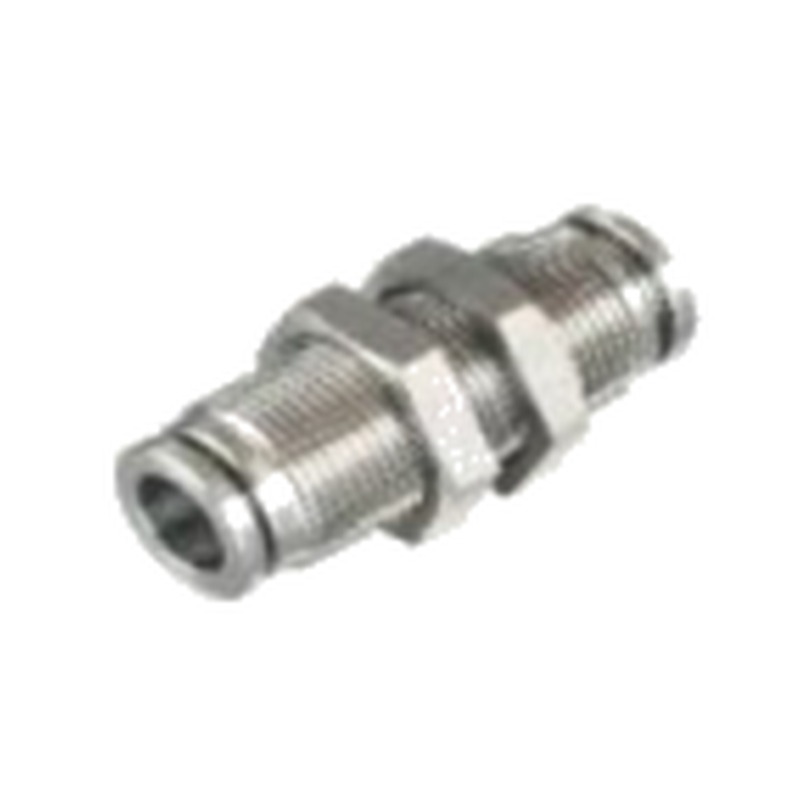

Переборочный соединитель нержавеющий SS-PM (обжим)
Соединитель переборочный прямой нержавеющий обжимной WAALPC SS-PM-CARD — вывод линии через стенку шкафа или панель с фиксацией контргайкой. Материал: нержавеющая сталь 304/316.
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Назначение и конструкция
Прямая цанговая муфта серии SS-PM-card — это соединительный фитинг для стыковки двух пластиковых или полимерных трубок одинакового диаметра по одной оси. Корпус выполнен в виде проходной втулки с двумя цанговыми портами push-in. Монтаж выполняется в одно движение: трубка вставляется до упора, цанговый захват с зубчатой втулкой фиксирует её, а уплотнительное кольцо обеспечивает герметичность. Для демонтажа достаточно нажать на цанговое кольцо и извлечь трубку — соединение допускает многократную переборку без потери надёжности.
Материал и стойкость
Все элементы корпуса и захватного механизма изготовлены из нержавеющей стали (304 или 316 в зависимости от типоразмера). Это обеспечивает высокую коррозионную стойкость в агрессивных и влажных средах, устойчивость к санитарной мойке и стерилизации. Сталь 316 дополнительно стойка к хлоридам и морской атмосфере, что делает серию пригодной для приложений, где обычные латунные или полимерные фитинги недопустимы.
Применение
Серия предназначена для пищевой и молочной промышленности, фармацевтики и биотехнологий, химических производств, лабораторного оборудования, судового и морского оборудования, а также установок водоподготовки. Используется как для пневматических линий, так и для подачи нейтральных жидкостей и инертных газов.
Технические границы
- Максимальное рабочее давление — до 1 МПа.
- Рабочая температура не заявлена производителем — уточняйте у наших инженеров (зависит от материала трубки и уплотнения).
- Допускается работа в вакуумном диапазоне до −100 кПа.
- Рабочие среды — сжатый воздух, инертные газы, нейтральные жидкости.
Как подобрать типоразмер
Типоразмер определяется наружным диаметром соединяемой трубки. В серии доступны цанги под трубку 6, 8, 10, 12, 14 и 16 мм. Поскольку муфта соединяет трубки одного диаметра, выбирайте порт по фактическому диаметру магистрали. При сомнениях по совместимости с материалом среды или требуемому исполнению стали отправьте нам параметры линии — подберём корректный типоразмер и исполнение.
Ключевые характеристики
- Материал: нержавеющая сталь 304/316
- Тип соединения: цанговое push-in, трубка-трубка
- Диапазон диаметров цанги: 6-16 мм
- Присоединительная резьба: отсутствует (соединитель трубок)
- Макс. рабочее давление: до 1 МПа
- Диапазон температур не заявлен производителем — уточняйте у наших инженеров
- Вакуум: до −100 кПа
Под какие диаметры трубки есть исполнения серии SS-PM-CARD?
Ряд закрывает наружные диаметры трубки 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм — всего 6 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.
Совместимость с импортными аналогами
Совместимый аналог — Legris 1816 10 00 (совпадают присоединительные и установочные размеры, серия SS-PM-CARD).
Как расшифровать артикул SS-PM-card?
Формат: SS-PM-card-{диаметр трубки}
- SS-PM-card — серия
- Диаметр трубки: 6 / 8 / 10 / 12 / 14 / 16
Пример: SS-PM-card-6
