Датчик D

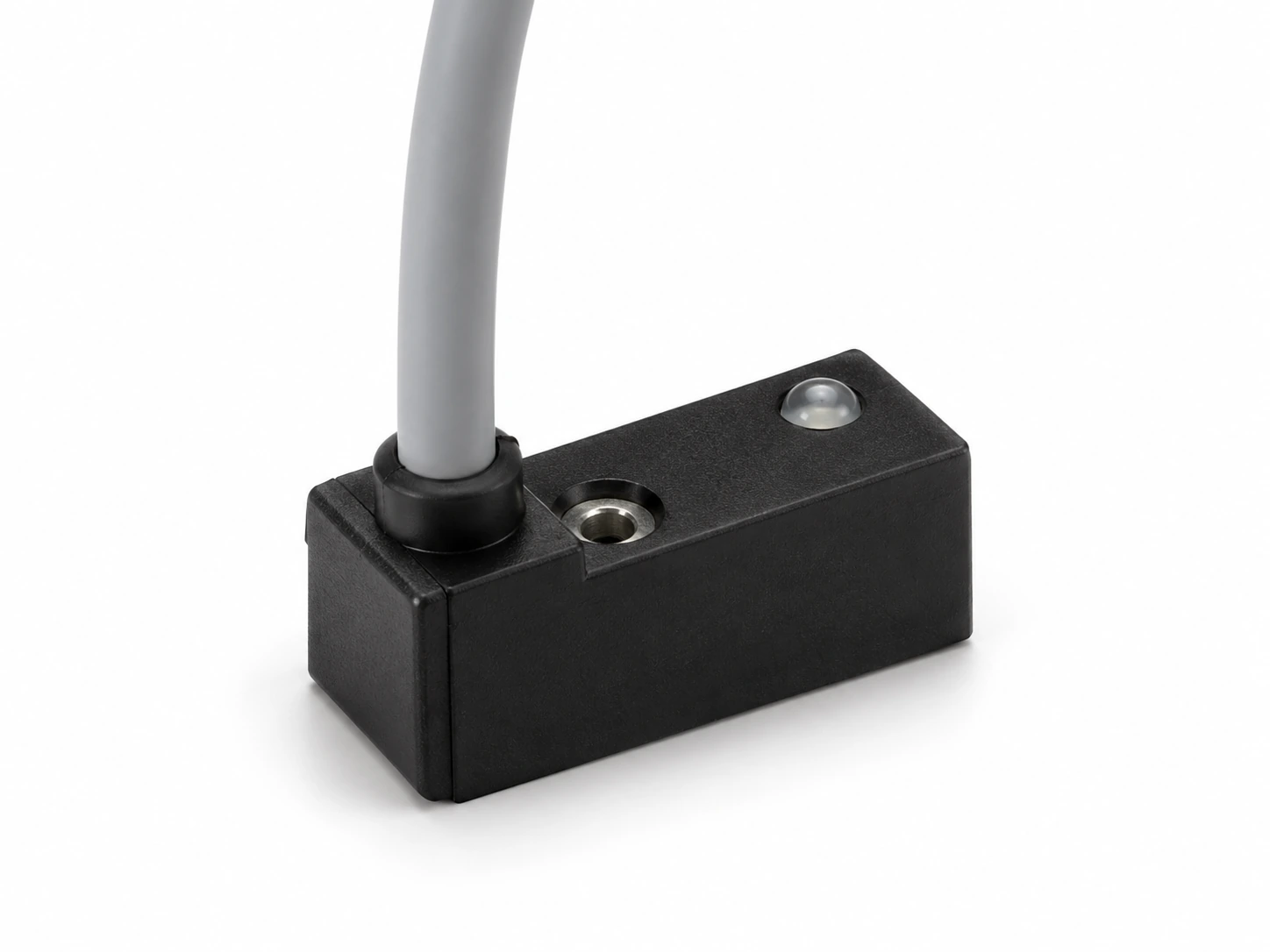

Датчик положения WAALPC D, 8/9/54/73/93/731/732.
Артикул: D-A73(1.8M)
8 (800) 350-01-08 · бесплатно по РФ · Telegram
Что такое датчик положения D — самый широкий типоразмерный ряд?
Универсальная линейка пазовых датчиков, модели 8/9/54/73/93/731/732 — 26 исполнений, самый широкий выбор среди пазовых датчиков этой группы.
Какие типоразмеры есть в серии DATCHIK-D?
Ряд включает модели 8, 9, 54, 73, 93 (номер модели в коде датчика, не диаметр) — всего 26 исполнений. Датчик выбирают по пазу цилиндра, типу выхода и длине кабеля. Прочие характеристики приведены в таблице этой карточки и обновляются вместе с каталогом.
Что важно знать о серии?
Линейка объединяет 5 исполнений SMC D-серии по способу крепления датчика:
- D-A93 (прямо в паз): самый малый, ставится прямо в паз без крепления. К цилиндрам: CDU, CDQS, CDQ2 32–100, MY1 16–20, MXU, MXW, MXF, MXS/MXQ.
- D-A73 (на рейку): от D-A93: крепится на рейку. К цилиндрам: CDJ2, CDQ2 12–160, CDY1S/CY1L, RSDQ, MDU, CE1, MK/MK2, CXT.
- D-C73 (на хомут): от D-A73: хомутный — для малых круглых цилиндров. К цилиндрам: CDJ2 6–16, CDM2 20–40, CDG1/MGG 20–63, RSDG, MGC.
- D-B54 (на хомут): от D-C73: до 200 В AC, для Ø до 100. К цилиндрам: CDM2 20–40, CDG1/MGG 20–100, CDA1/CNA 40–100, MGC 20–50.
- D-A54 (на шпильку): шпильчатый — для больших цилиндров со стяжными шпильками. К цилиндрам: CDA1/CE2/CNA 40–100, CDL1 40–160, CDS1 125–200, MDB 32–100.
Чем D отличается от DMSG?
Рядом в каталоге стоит серия DMSG. Сравнение по реестру исполнений corneta.tech на 18.10.2026:
| Параметр | D | DMSG |
|---|---|---|
| Изделие | Датчик D | Электронный датчик положения DMSG (2-проводный / NPN / PNP) |
| Исполнений в реестре | 26 | 4 |
| Артикулы | D-A73(1.8M), D-A93(1.8M), D-C73(1.8M), D-Z73(1.8M), D-A54(1.8M), D-A73(2M), D-A93(2M), D-C73(2M), D-Z73(2M), D-A73NPN(PNP)(1.8M) и ещё 16 | DMSG-020(2M), DMSG-NPN(PNP)-020(2M), DMSG-020-C08(2M), DMSG-NPN(PNP)-020-C08(2M) |
| Цена | от 400 ₽ | от 660 ₽ |
Совместимость с импортными аналогами
Совместимый аналог — SMC D-A54 — отличие: длина кабеля 0,5 м (у нас 1.8 м) (совпадают присоединительные и установочные размеры, серия D).
Как расшифровать артикул D?
Формат: {модификация}
- D — серия
- Модификация: D-A54(1.8M) / D-A54NPN(PNP)(1.8M) / D-A73(1.8M) / D-A73NPN(PNP)(1.8M) / D-A73(2M) / D-A93(1.8M) / D-A93NPN(PNP)(1.8M) / D-A93(2M) / D-B54(1.8M) / D-C73(1.8M) / D-C73NPN(PNP)(1.8M) / D-C73(2M) / D-F8N(2M) / D-F8P(2M) / D-M9B(3M) / D-M9BV(3M) / D-M9N(3M) / D-M9NV(3M) / D-M9P(3M) / D-M9PV(3M) / D-MF8B(2M) / D-R731(2M) / D-R732(2M) / D-Z73(1.8M) / D-Z73NPN(PNP)(1.8M) / D-Z73(2M) / D
Пример: D-A54(1.8M)
