Защита катушки 24В DC пневмоклапана от выбросов ЭДС самоиндукции: RC, диод, варистор

Сопротивление катушки 24 В DC считают по мощности: R = U²/P. Катушка на 2,5–5 Вт — примерно 115–230 Ом; обрыв — бесконечность, межвитковое замыкание — заметно меньше расчёта.

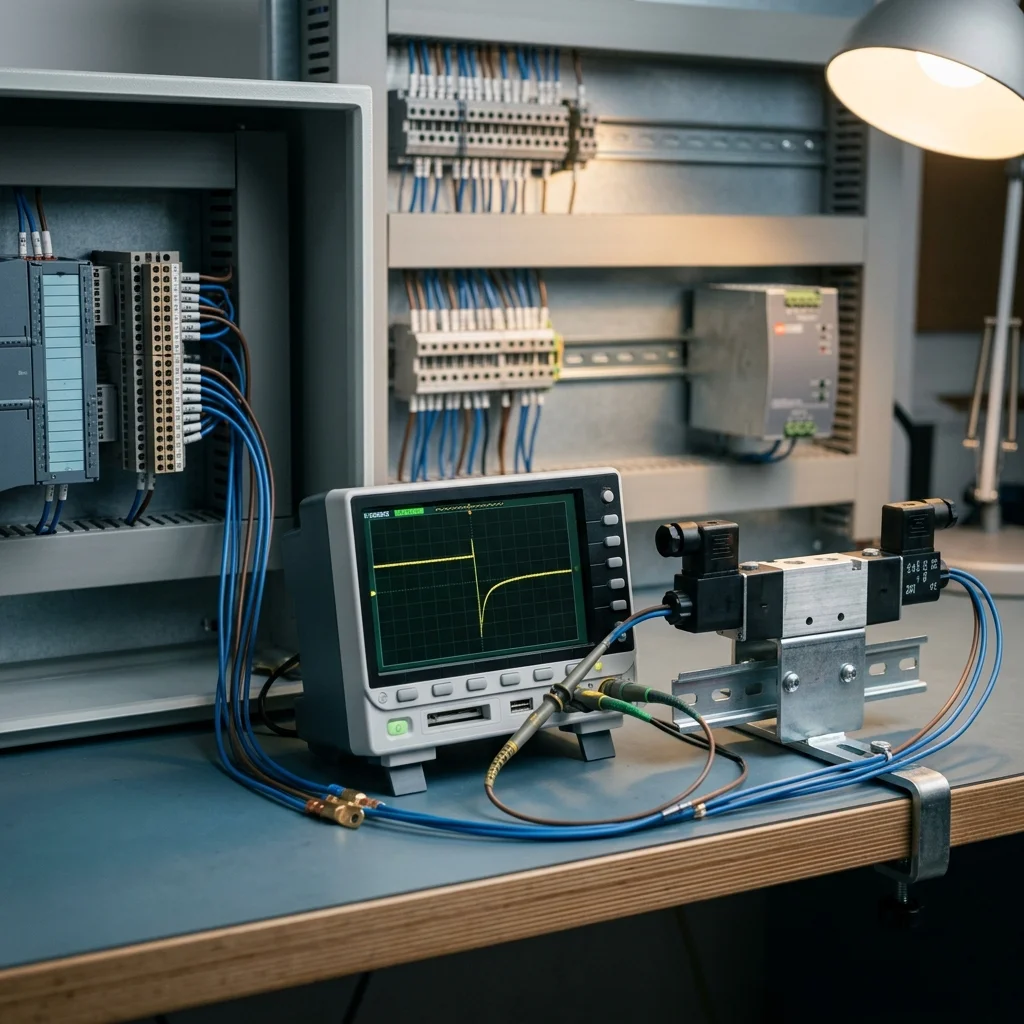

Типичный случай: 12 соленоидных пневмоклапанов 24В DC через транзисторные выходы PLC Siemens S7-1200. После двух месяцев эксплуатации перестали срабатывать выходы Q0.4 и Q0.5 — модуль DI/DO ушёл в защиту. Обратные выбросы при выключении катушек достигали минус 480 В при длительности 30-80 микросекунд. Транзисторные ключи PLC с предельным напряжением минус 50 В выгорали постепенно за 30-50 тысяч циклов срабатывания. Простой линии при замене — 4 часа. Решение оказалось на порядки дешевле замены модуля: установка обратного диода 1N4007 параллельно каждой катушке полностью устранила выбросы. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает физику выброса ЭДС самоиндукции при выключении DC-катушки соленоидного клапана и три инженерные схемы защиты PLC-выходов и реле: обратный диод, RC-цепь (снаббер), варисторный/TVS-снаббер. Для каждой схемы дан расчёт элементов под индуктивность катушки 50-200 мГн и 24 В, осциллограммы до и после защиты, область применения и типичные ошибки.

Цены в статье ориентировочные, по рынку на сентябрь 2026; цены на наши товары — в карточках каталога.

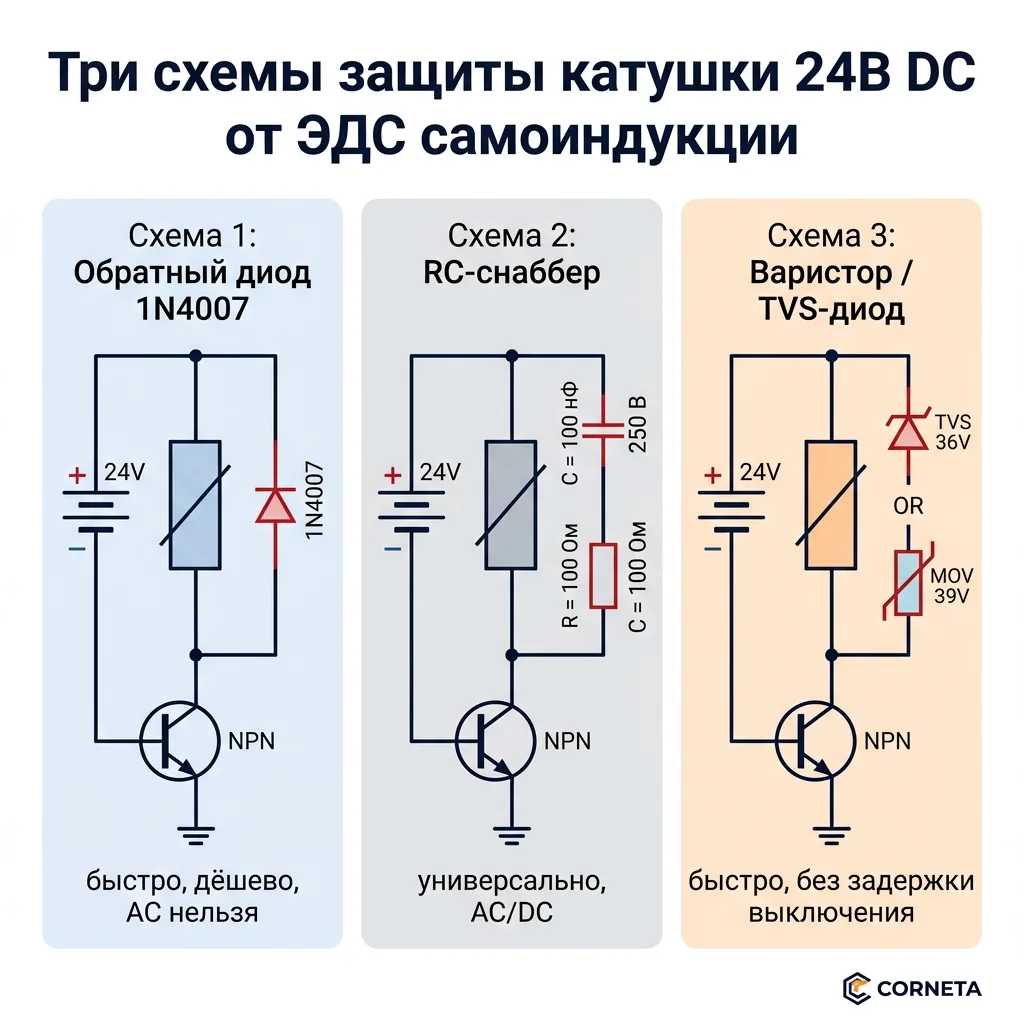

Какие 3 схемы защиты катушки 24В DC бывают?

При выключении DC-катушки накопленная магнитная энергия превращается в обратный выброс напряжения по закону самоиндукции U = L × di/dt. Для типичной катушки соленоидного клапана с индуктивностью 50-200 мГн и временем размыкания 20-50 микросекунд обратный выброс достигает минус 300-500 В. Это в 6-10 раз превышает рабочее напряжение и за 30-100 тысяч циклов выжигает транзисторные ключи PLC, выходные реле, контакты пускателей. Защита обязательна на всех 24В DC выходах, управляющих катушками клапанов, реле, контакторов, соленоидов.

Три рабочие схемы защиты в порядке возрастания цены и скорости отключения: (1) обратный диод параллельно катушке в обратной полярности к источнику — самая дешёвая схема, но удлиняет время отключения клапана с 5 до 15-20 мс; (2) RC-цепь (снаббер) параллельно катушке (резистор 100–470 Ом + конденсатор порядка 0,1–3 мкФ по расчёту ниже) — компромисс по цене и скорости, время отключения 2-5 мс; (3) варисторный/TVS-снаббер (металлоксидный варистор 36-43 В или TVS-диод P6KE-серии) — самая быстрая защита с временем отключения 0,5-2 мс, идеален для высокочастотных циклов. Выбор зависит от того, насколько важна скорость отключения клапана: для медленных подъёмников и фиксаторов — диод, для упаковочных машин со 100+ циклов в минуту — варистор или RC. Все три схемы устраняют разрушительный выброс ЭДС, но по-разному рассеивают энергию.

Какая физика у выброса ЭДС самоиндукции?

Катушка соленоидного клапана — это индуктивность L (типично 50-200 мГн для 24В клапанов серий 4V210, MFH, VUVS). При подаче напряжения через катушку протекает ток I = U/R, где R — активное сопротивление обмотки (для типового пилотного клапана 0,1-0,3 А при сопротивлении 100-230 Ом — например, 4V210 24VDC — 3,0 Вт ≈ 190 Ом). Этот ток создаёт магнитное поле, удерживающее золотник в открытом положении. В магнитном поле запасается энергия W = L × I² / 2. Для типичного клапана 4V210 с L = 100 мГн и I = 0,125 А запасённая энергия = 0,00078 Дж (0,78 мДж). Защита нужна любой катушке 24 В DC: в каталоге это, например, катушки WAAL-200C (для серий 2V, 3V, 4V) и WAAL-4V, распределители 3V и соленоидные клапаны 2W.

При выключении ключ PLC разрывает цепь за 5-50 микросекунд — это очень быстро для индуктивности. Ток в катушке не может исчезнуть мгновенно (это закон сохранения магнитного потока), но цепь, через которую он должен течь, разорвана. Тогда катушка действует как генератор — формирует ЭДС самоиндукции по закону U_ЭДС = -L × di/dt. Знак минус означает противоположное направление. Если ток падает с 0,125 А до 0 за 20 микросекунд, ЭДС: U = 100 мГн × 0,125 А / (20 × 10⁻⁶ с) = 0,1 × 6 250 = 625 В… в идеализированном расчёте. Реально выброс ограничивают паразитные ёмкости цепи: на разомкнутом контакте он достигает сотен вольт, а транзисторный ключ PLC с допустимым напряжением в десятки вольт при этом пробивается.

Этот выброс — точная причина выгорания транзисторных выходов PLC и контактов реле. Транзистор PNP в выходе PLC рассчитан на работу до плюс 40-50 В относительно минусовой шины. При выбросе минус 480 В транзистор пробивается, и каждый последующий цикл прогрессивно ухудшает его свойства — пока полностью не выгорит. На контактах электромеханических реле выброс ЭДС вызывает дуговой разряд при размыкании, что обугливает серебряные контакты и снижает ресурс с 10⁷ до 10⁵ циклов. Подробнее про диагностику отказа управляющих цепей клапанов — в материале диагностика отказа электромагнитного клапана.

Схема 1: как работает обратный диод и как подобрать его на катушку клапана или реле?

Простейшая и самая распространённая защита. Обычный кремниевый диод (1N4007, UF4007, SS24) подключается параллельно катушке в обратной полярности относительно источника питания: катод диода — к плюсу катушки, анод — к минусу. При работе клапана (плюс подан на катушку) диод заперт и не влияет на схему. При выключении клапана ток самоиндукции в катушке течёт через диод, и накопленная энергия рассеивается в активном сопротивлении самой катушки. Выброс напряжения ограничивается прямым падением на диоде — около 0,7 В для кремниевого, 0,3 В для Шоттки. Никакого выброса минус 500 В на ключе PLC не возникает.

Расчёт диода: прямой ток равен номинальному току катушки с запасом 2-3 раза. Для катушки 0,5 А подходит диод 1N4007 (1 А прямой ток, 1 000 В обратное). Для катушек 1-2 А — UF4007 или SS56. Обратное напряжение должно быть не менее 2× напряжения питания, для 24В системы — минимум 50 В, лучше 100 В. Скорость восстановления: обычный 1N4007 имеет время восстановления порядка микросекунд, что нормально для пневмоклапанов с временем срабатывания 10-50 мс. Для высокоскоростных применений (ШИМ-управление, частота >1 кГц) применяют ультрабыстрые UF4007 (trr = 75 нс) или Шоттки SS24 (trr ≈ 0).

Минус схемы: диод значительно увеличивает время отключения клапана. Без защиты выброс ЭДС резко гасит ток в катушке за 50-200 микросекунд — золотник возвращается в исходное положение за 5-10 мс. С обратным диодом ток гасится экспоненциально с постоянной времени L/R (для катушки 100 мГн и 190 Ом — около 0,5 мс), к которой добавляется механическое время возврата якоря и золотника, — итоговое время отключения золотника увеличивается до 15-30 мс. Для упаковочных автоматов со 100+ циклов в минуту это критично — клапан не успевает закрыться к следующему срабатыванию. Решение для скорости: схемы 2 (RC) или 3 (варистор).

Схема 2: как работает RC-цепь (снаббер)?

RC-цепь (RC-снаббер) — последовательная связка резистора R и конденсатора C, подключённая параллельно катушке. При выключении ключа конденсатор C заряжается через резистор R, поглощая энергию катушки и ограничивая скорость нарастания напряжения di/dt. Выброс ограничивается до 50-80 В вместо минус 500 В без защиты. Это безопасно для всех современных PLC-выходов с предельным напряжением 80-100 В.

Расчёт RC-цепи: ёмкость оценивают из баланса энергии катушки: ½·L·I² ≤ ½·C·U_доп², откуда C ≥ L·I² / U_доп², где L — индуктивность катушки, I — её номинальный ток, U_доп — допустимое напряжение выброса (50 В). Для пилотной катушки 4V210 (L ≈ 100 мГн, I = 0,125 А): C ≥ 0,1 × 0,0156 / 2 500 ≈ 0,6 мкФ — берут 0,68–1 мкФ. Резистор ограничивает бросок в первый момент после размыкания: I·R ≤ U_доп, то есть R ≤ 50 / 0,125 = 400 Ом — берут 100–330 Ом, мощность 0,5 Вт. Для катушки 0,5 А при той же индуктивности ёмкость выходит около 10 мкФ — RC-цепь становится громоздкой, и там выгоднее варистор или TVS-диод. Конденсатор — неполярный плёночный (полипропиленовый) на напряжение не менее 100 В. Значения в таблице ниже посчитаны по этой формуле — это ориентир; индуктивность конкретной катушки уточняйте по паспорту.

Готовые снабберы: для серийных пневмоклапанов выпускают встроенные RC-снабберы под разъём DIN 43650 формы A/B/C. Это пластиковый корпус разъёма с внутренней RC-цепочкой, который подключается между клапаном и кабелем без пайки. Маркировка обычно «24 V DC RC suppressor» или «MSWD-24DRC». Применяется при модернизации старых линий, где невозможно вскрывать клапан или править схему PLC.

Параметр катушки	L, мГн	I, А	R, Ом	C, нФ	P_R, Вт
Малая катушка (1 Вт)	100	0,04	560	68	0,25
4V310 (3,0 Вт)	80	0,13	190	560	0,25
2W (катушка ≈5 Вт, ориентир)	60	0,21	100	1 000	0,5
Большая катушка (10 Вт)	40	0,42	47	2 700	1,0

Схема 3: как работает варистор или TVS-диод?

Варистор (металлоксидный, MOV) — это нелинейный резистор, у которого сопротивление резко падает при напряжении выше порогового. Для защиты катушек 24В DC применяют варисторы с напряжением классификации 36-43 В (например, S07K30 или V36ZA5). При нормальной работе варистор имеет сопротивление >10 МОм и не влияет на схему. При выбросе ЭДС, когда напряжение превышает 36 В, варистор открывается и шунтирует выброс, ограничивая его до 40-50 В. Энергия выброса рассеивается в виде тепла в материале варистора.

TVS-диоды (Transient Voltage Suppressor) — специализированные стабилитроны с очень быстрой реакцией (10-100 пикосекунд). Серия P6KE применяется для защиты 24В цепей: P6KE36A (однонаправленный) или P6KE36CA (двунаправленный). Принцип работы аналогичен варистору, но быстрее и точнее ограничивает напряжение (например, ровно 36 В вместо 36-50 В у варистора). Различие на практике: варистор более устойчив к мощным повторяющимся выбросам (например, при коммутации катушек 24 В DC 10⁶ циклов), TVS-диод лучше защищает от единичных мощных выбросов (молниевые наводки, статические разряды).

Скорость отключения с варистором/TVS — максимальная. Поскольку защитный элемент включается только при превышении порога и закрывается ниже него, ток в катушке не циркулирует через защиту в постоянном режиме (в отличие от схемы с диодом). Энергия рассеивается мгновенно, и золотник возвращается за 1-3 мс. Это критично для высокочастотных применений: ШИМ-управление катушками, прецизионные пневмодозаторы, упаковочные машины с циклом 200+ в минуту.

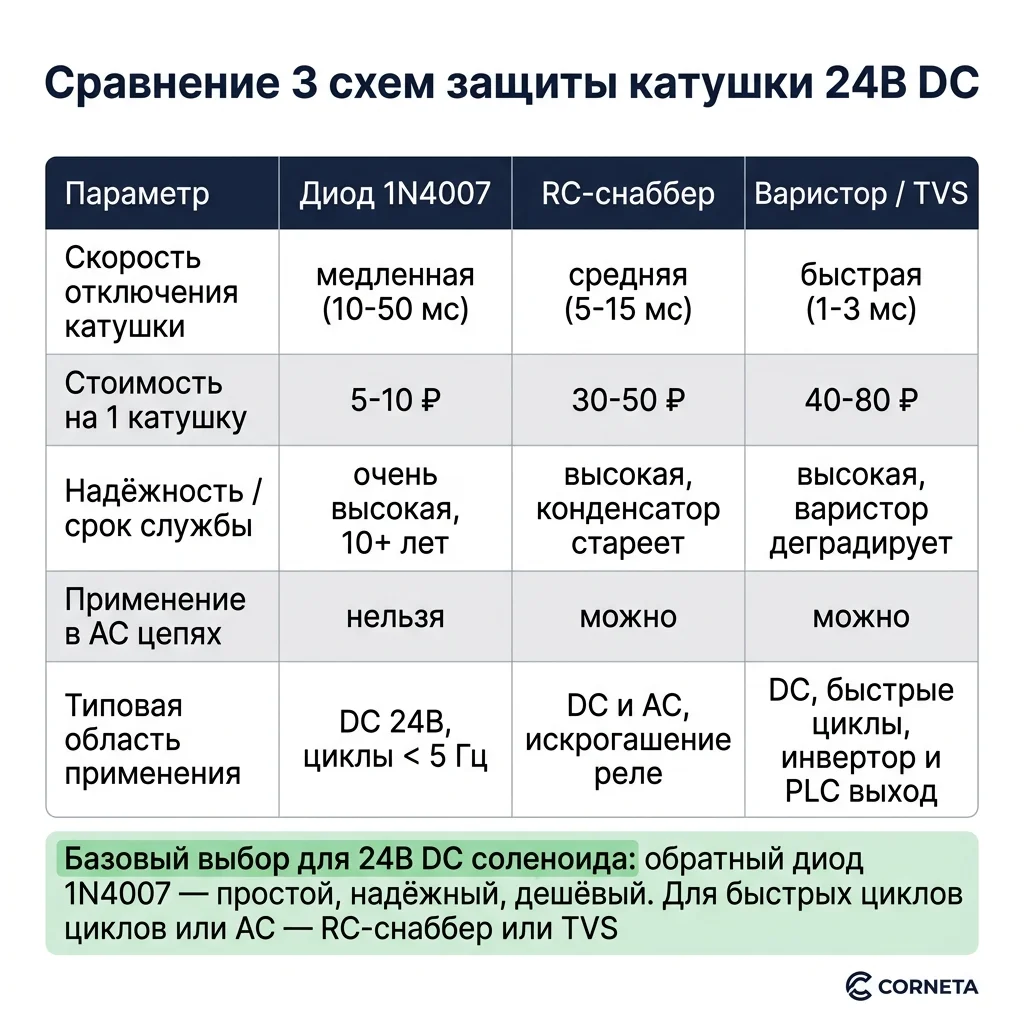

Какую из трёх схем выбрать?

Параметр	Обратный диод 1N4007	RC-цепь (снаббер)	Варистор / TVS
Ограничение выброса	до 0,7 В	до 50-80 В	до 36-43 В
Время отключения	15-30 мс	2-5 мс	0,5-2 мс
Циклов клапана в мин	до 30	30-100	100+ / ШИМ
Где применять	Подъёмники, фиксаторы	Сортировка, фасовка	Сервопневматика, дозаторы

Параметр	Обратный диод	RC-цепь	Варистор / TVS
Подавление выброса	До 0,7 В	До 50-80 В	До 36-43 В
Время отключения клапана	15-30 мс	2-5 мс	0,5-2 мс
Простота монтажа	★★★★★	★★★★	★★★★★
Применение	Медленные циклы <30 в мин	Универсал, 30-100 в мин	Высокая частота 100+ в мин, ШИМ

Универсальное правило выбора: если частота срабатываний клапана меньше 30 в минуту — самый дешёвый и надёжный вариант обратный диод. Если 30-100 циклов в минуту — RC-цепь как разумный компромисс. Если 100+ циклов в минуту или прецизионное ШИМ-управление — варистор/TVS. В большинстве промышленных применений (упаковка, сборка, пресс-формовка) подходит обратный диод. RC ставят на сортировочные манипуляторы и фасовщики. Варистор обязателен для пневмопозиционеров и сервопневматики. Подробно про подключение разных типов клапанов — в материале подключение пневмораспределителя 5/2.

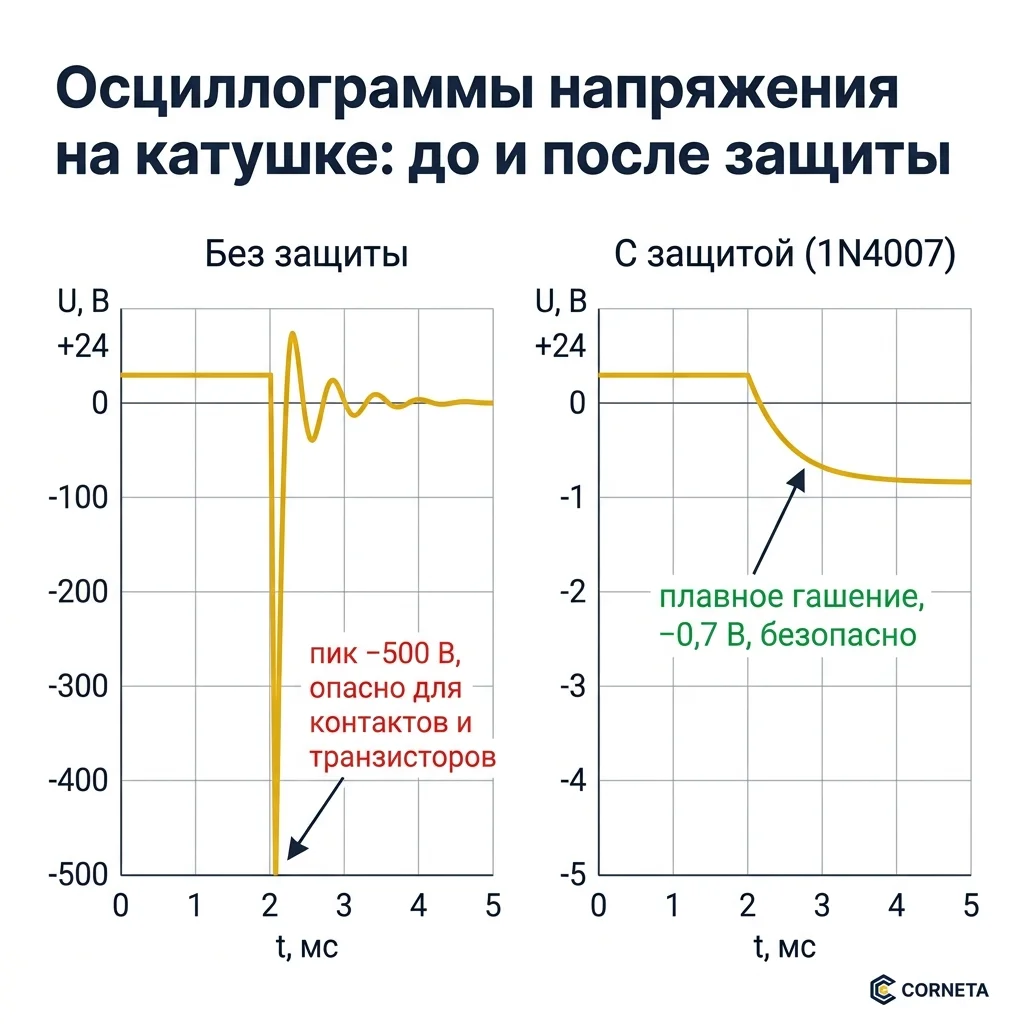

Как выглядят осциллограммы до и после защиты?

Ниже — типичная картина на выходе транзисторного ключа PLC при отключении катушки 24 В DC: иллюстрация порядка величин, а не протокол конкретного замера.

Без защиты. При снятии плюса 24 В с катушки в момент t = 0 на выходе PLC за 15-25 микросекунд напряжение проседает до минус 480 В (отрицательный выброс). Длительность отрицательной полуволны 60-100 мкс, после чего напряжение колеблется около нуля с затуханием 200-400 мкс. Каждый такой выброс — это «удар» по транзистору PNP внутри выходного каскада PLC. После 30-50 тысяч таких ударов транзистор пробивается.

С обратным диодом 1N4007. При снятии плюса в момент t = 0 на выходе PLC напряжение поднимается до плюс 24,7 В (24 В питания + 0,7 В прямого падения на диоде) и плавно спадает к нулю. Никаких отрицательных выбросов. Транзистор PLC работает в полностью безопасном режиме. Ресурс PLC-выхода — 10⁷ циклов вместо 10⁴-10⁵ без защиты.

С RC-цепью 330 Ом + 0,68 мкФ (катушка 4V210). При снятии плюса напряжение на выходе PLC коротко поднимается до плюс 40-60 В на длительности 2-3 миллисекунд (через резистор заряжается конденсатор), затем плавно спадает. Минимально допустимое для современных PLC. Без RC-цепи время гашения тока в катушке — 50 мкс, с RC — 2 мс, что в 6-8 раз быстрее, чем с обратным диодом.

С варистором 36 В. Напряжение на выходе ограничено симметрично порогом варистора — выброс не превышает плюс/минус 38-40 В. Длительность всего 50-200 микросекунд. Полностью устраняет проблему для PLC с пределом 80 В, и при этом сохраняется минимальное время отключения клапана 0,5-1 мс.

Какие типичные ошибки бывают при защите катушек?

• Не поставили вообще никакой защиты. На транзисторных выходах PLC — это вопрос времени до отказа. В документации модулей выходов производители PLC рекомендуют подавлять выбросы индуктивных нагрузок. На релейных выходах — снижение ресурса контактов с 10⁷ до 10⁵.
• Установили обратный диод не той полярностью. Если катод диода уходит к минусу, а анод к плюсу — диод работает как короткое замыкание и при подаче 24 В сразу выгорит. Правильно: катод (полоска) — к плюсу катушки, анод — к минусу.
• Применили обратный диод на высокочастотном клапане. Для ШИМ или 100+ циклов в минуту обратный диод увеличивает время отключения до 15-30 мс, что больше периода ШИМ. Клапан не успевает закрыться, либо не открывается до конца. Решение: варистор или RC-цепь.
• Выбрали неподходящий тип конденсатора в RC. Электролитический полярный конденсатор работать не будет — он поляризован, а в RC-цепи знак напряжения меняется. Применяйте полипропиленовые или керамические X7R/X5R.
• Поставили варистор с пороговым напряжением 24 В. Варистор сработает в нормальном режиме при включении (плюс 24 В питания на катушке) и быстро деградирует от постоянной нагрузки. Порог должен быть в 1,3-1,8 раза выше напряжения питания: для 24 В — варистор 36-43 В.
• Использовали диод 1N4148 для мощных катушек. Сигнальный диод 1N4148 рассчитан на 200 мА — для катушек 0,5-1 А он сгорит за 50-100 переключений. Минимум 1N4007 на 1 А, для больших клапанов — UF4007 или SS56.
• Подключили снаббер на корпус ключа PLC, а не параллельно катушке. Защита должна стоять как можно ближе к источнику выброса (катушке). Если защита подключена через 5 м провода — индуктивность провода создаёт собственные выбросы на пути к защитному элементу.

Что делать, если защита собрана, а выходы PLC всё равно выходят из строя?

Если диод стоит правильной полярностью, варистор подобран на 36–43 В, а RC-цепь собрана на неполярном конденсаторе, но транзисторные выходы PLC продолжают отказывать, проверьте три вещи: защита стоит прямо на выводах катушки, а не у PLC; ток катушки не превышает допустимый ток выхода по паспорту модуля; на выход не посажена катушка большей мощности, чем та, под которую считали защиту. Есть ли у конкретного распределителя или разъёма встроенная защита (RC-цепь, варистор, светодиод), смотрите в его паспорте или карточке; если она не указана — ставьте внешнюю по схемам выше.

Совместимые аналоги распределителей по присоединительным размерам:

Импортный артикул	Совместимый аналог WAALPC	Тип
Festo VUVS-L20-M52-MD-G18-F7-1C1	4V110-06-DC24V	5/2 моностаб., Rc1/8
AirTAC 4V210-08B	4V210-08-DC24V	5/2 моностаб., Rc1/4

В таблице — только пары, подтверждённые в нашей базе по полному коду. Для других импортных распределителей пришлите полный артикул — сверим присоединение и схему. Рабочее давление распределителей 4V — 0,15–0,8 МПа; остальные параметры и срок — в карточке. По списку импортных артикулов возвращаем таблицу аналогов и счёт за 1 рабочий день.

По теме: Как проверить электромагнитный клапан мультиметром — прозвонка катушки, нормы сопротивления по напряжению, калькулятор исправности.

Какие материалы пригодятся ещё?

• Диагностика отказа электромагнитного клапана
• Подключение пневмораспределителя 5/2
• Соленоидный клапан 2W магистральный
• Каталог распределителей 5/2
• Каталог распределителей 3/2
• Перепады давления в пневмосистеме
• Калькулятор пропускной способности Cv клапана

Как подобрать товар в каталоге?

Артикул	Назначение	Цена, ₽	Где применять
4V210-08 24V DC	Распределитель 5/2 с катушкой	840 ₽	Управление цилиндрами Ø32-50
2W160-15 24V DC	Соленоидный клапан магистральный	2 750 ₽	DN15 на воздух/воду 24В DC
3V210-08 24V DC	Распределитель 3/2 с катушкой	910 ₽	Цилиндры одностороннего действия, выход PLC 24В DC
Катушка 4V 24V DC	Запасная катушка распределителя	580 ₽	Замена сгоревшей катушки на 4V

Какие вопросы чаще всего задают про защиту катушки?

Нужна ли защита для 24В AC катушек?

На AC катушках выброс самоиндукции есть в каждом полупериоде, но он симметричный и не превышает 1,5-2× напряжения питания (50-70 В на 24В AC). Защита всё равно желательна, но менее критична. Применяют RC-снабберы (диоды не подходят — они выпрямляли бы AC). Варисторы тоже работают.

Можно ли поставить один диод на несколько катушек параллельно?

Нет. Каждой катушке нужен свой обратный диод, подключённый параллельно именно её обмотке. Иначе при выключении одной катушки её выброс пойдёт через диод в другие катушки и вызовет их ложные срабатывания. Один диод на одну катушку — строгое правило.

Где подключать защиту: у катушки или у выхода PLC?

Максимально близко к катушке — это правило. Длинный кабель между PLC и клапаном (5-30 м) имеет собственную индуктивность 5-30 мкГн и собственную ёмкость на землю 50-300 пФ. Если защита стоит у PLC, то по кабелю всё равно бежит выброс минус 300 В от катушки до защитного элемента, и кабель работает как антенна для электромагнитных помех в цеху. Защита у катушки полностью локализует выброс.

Можно ли использовать стабилитрон вместо TVS-диода?

Технически можно, но не рекомендуется. Обычный стабилитрон рассчитан на стабилизацию малых токов (10-100 мА). При выбросе ЭДС от катушки 0,5 А стабилитрон сгорает за 1-5 циклов. TVS-диод (P6KE-серия) специально разработан для импульсных нагрузок до 600 Вт пикового рассеивания. Это разные приборы.

Снижает ли защита эффективность работы клапана?

Только время отключения. Время включения (срабатывания при подаче плюс 24 В) не зависит от защитного элемента — он работает только в обратной полярности. Поэтому время открытия клапана 5-20 мс остаётся прежним. А вот время закрытия растёт с обратным диодом до 15-30 мс, с RC до 2-5 мс, с варистором — практически не растёт (0,5-2 мс).

Что лучше для PLC Siemens S7-1200: диод или RC?

В документации Siemens к модулю SM 1223 рекомендован обратный диод или RC-цепь. Для типичных применений (циклы до 60 в минуту) — обратный диод 1N4007 проще и дешевле. Для высокочастотных применений с цикловой автоматикой — RC-цепь с готовым DIN43650-разъёмом. На штатных релейных выходах SM 1223 защита всё равно требуется для продления ресурса контактов.
