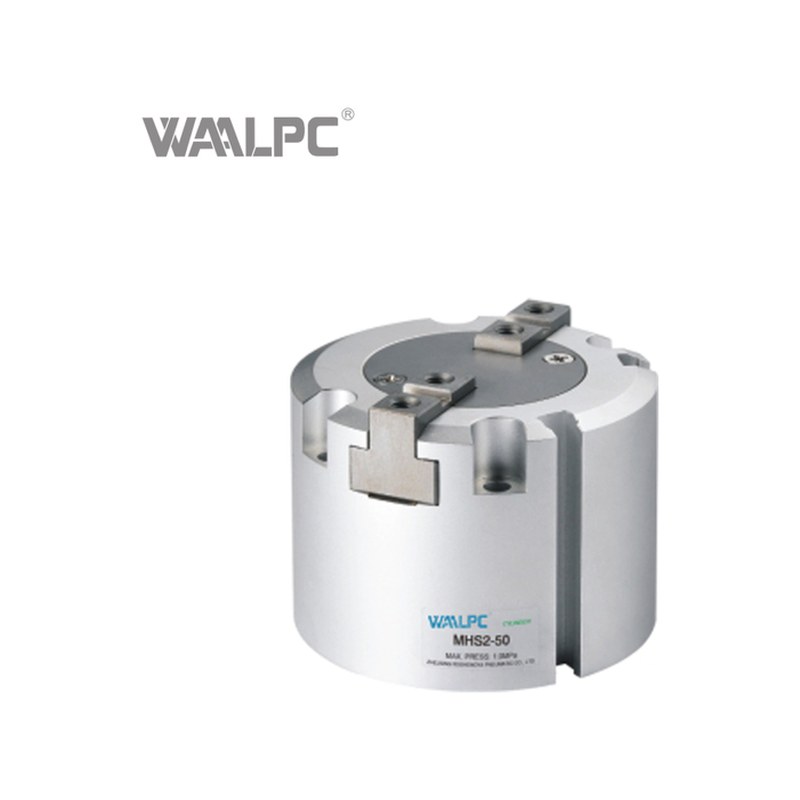

Пневмозахват (гриппер) MHS4

Пневмозахват (гриппер) WAALPC MHS4 — пневматический захват для удержания и переноса деталей. Типоразмер Ø 16–125 мм. Рабочее давление до 1,0 МПа, температура −20…+80 °C, рабочая среда — очищенный сжатый воздух; корпус из анодированного алюминиевого сплава. Функциональный аналог SMC MHS4, совместим по присоединительным и габаритным размерам. Поставка 2–4 недели. Прямой совместимый функциональный аналог SMC MHS4, конструктивно повторяет габариты, присоединительные и монтажные размеры исходного изделия.

Конструкция и принцип работы

Серия WAALPC MHS4 построена по схеме двухпальцевого пневматического захвата с синхронным перемещением губок. При подаче сжатого воздуха в одну из камер губки сводятся для захвата детали, при подаче в противоположную — расходятся, освобождая объект. Корпус и поршневая группа выполнены из анодированного алюминиевого сплава, что обеспечивает малую массу и стойкость к коррозии в условиях цехового воздуха. Внутренние направляющие сохраняют параллельность губок и точность позиционирования при многократных циклах захвата и переноса.

Технические данные

• Ø поршня: 16–125 мм
• Макс. рабочее давление: 1,0 МПа (10 бар)
• Температура: −20…+80 °C
• Рабочая среда: очищенный сжатый воздух
• Тип: пневматический
• Материал корпуса: анодированный алюминиевый сплав
• Аналог: SMC MHS4

Применение

Захваты серии MHS4 применяются в роботизированных ячейках, сборочных конвейерах, упаковочных линиях, на операциях подачи мелких деталей в станки и установки заготовок в приспособления. Используются для манипуляций с заготовками из металла, пластика, стекла, картона — при условии корректного подбора размера губок и усилия зажима под массу и форму объекта. Пневматический принцип действия делает захват устойчивым к электромагнитным помехам и пригодным для работы в средах с повышенной запылённостью или влажностью.

Поставка и комплектация

Базовая поставка: пневмоцилиндр или привод серии MHS4 в выбранном исполнении, упаковка производителя. Монтажные кронштейны, проушины, шарнирные опоры, магнитные датчики положения и фитинги заказываются отдельно по соответствующему артикулу. Срок поставки: 2–4 недели с момента подтверждения заказа. По всем размерам и исполнениям предоставляются 3D-модели и чертежи в формате STEP / PDF для интеграции в проектную документацию.

На все размеры серии предоставляется полный комплект эксплуатационной документации: спецификация, чертёж, инструкция по монтажу, паспорт изделия с отметкой о приёмке. По запросу выполняется индивидуальная подгонка под нестандартный монтаж — переходные кронштейны, удлинённые штоки, специальные уплотнения для пищевых производств или повышенных температур. Сертификация соответствия техническим регламентам ТР ТС оформляется по отдельной заявке для проектов, требующих документального подтверждения происхождения и качества компонентов.

Расшифровка артикула

Формат: {модификация}

• MHS4 — серия
• Модификация: MHS4-16 / MHS4-20 / MHS4-25 / MHS4-32 / MHS4-40 / MHS4-50 / MHS4-63 / MHS4-80 / MHS4-100 / MHS4-125

Пример: MHS4-16
