PLF

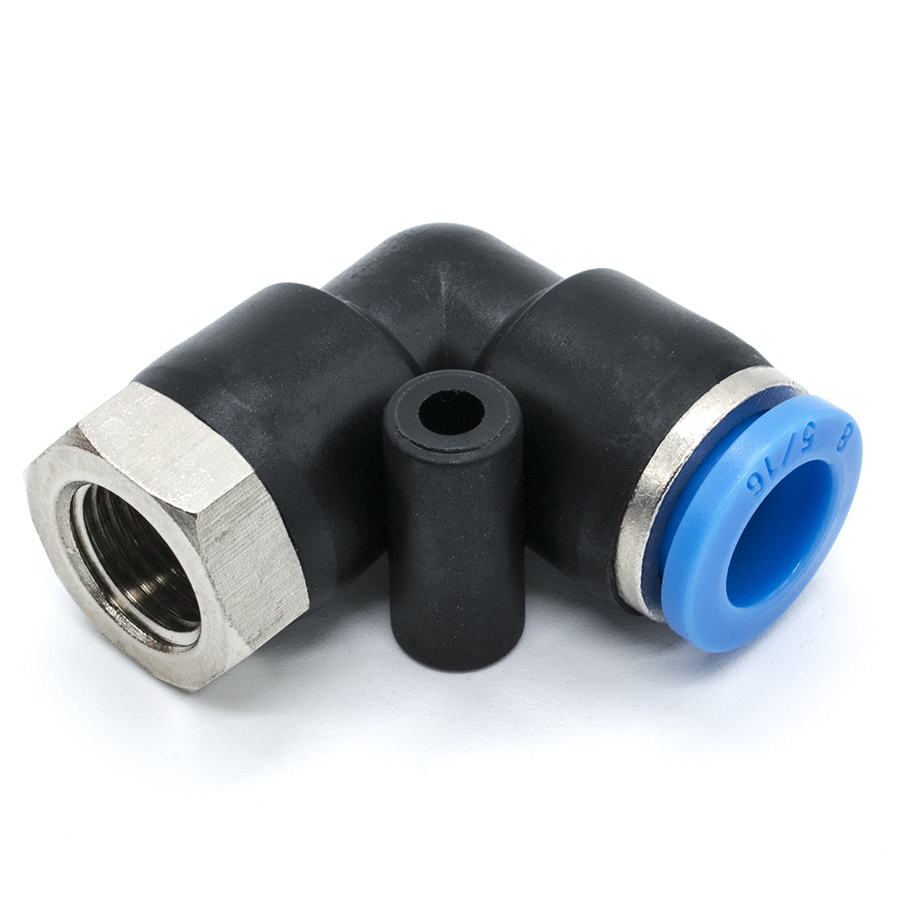

Фитинг угловой 90° цанговый, внутренняя резьба PLF

Name: Фитинг угловой 90° цанговый, внутренняя резьба PLF
Brand: WAALPC
SKU: PLF
Availability: InStock

Угловой цанговый фитинг 90° с внутренней резьбой, комбинированный (никелированный латунный корпус + полимерная цанга POM) — присоединяет трубку к штуцеру или ниппелю под прямым углом, быстрый монтаж вставкой без инструмента. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Аналог AirTAC PLF. Пришлите типоразмер — подберём замену.

Артикулы серии: PLF04-01_default, PLF04-02_default, PLF04-03_default (всего 50 модификаций)

📦 НА СКЛАДЕ

Фитинг угловой 90° цанговый, внутренняя резьба PLF WAALPC PLF

✓ отгрузка 24 ч

Ключевые характеристики

Серия

PLF

Производитель

WAALPC

Тип фитинга

Фитинг угловой 90° цанговый, внутренняя резьба

Материал корпуса

полимер (PBT) + латунь + NBR

Рабочее давление

−0,099…1,0 МПа

Рабочая температура

−5…60 °C

Рабочая среда

сжатый воздух, вакуум

Все характеристики →

Артикул: PLF06-02

✓ Склад МСК · отгрузка до 14:00 · 1–3 дня по РФ ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

63 ₽

Описание

Характеристики

Аналоги

Чертёж

Документы

Серия WAALPC PLF — угловые 90° цанговые фитинги с внутренней цилиндрической резьбой G (BSPP). Применяются на штуцерных ниппелях с экономией места.

Артикулы

Формат: PLF{ØØ}-{резьба}. Пример: PLF08-02 = Ø8 мм × G1/4″ угол 90°.

Расшифровка артикула

Формат: PLF{диаметр трубки}-{присоединение (резьба)}{type}

PLF — серия
Диаметр трубки: 04 / 06 / 08 / 10 / 12
Присоединение (резьба): G1/8 / G1/4 / G3/8 / G1/2 / M5
Исполнения: X

Производитель	Модель	Совместимость
SMC	`KQ2L08-01`	G1/8 — наш PLF08-01
Pemaks	`PFP-801`	G1/8 — наш PLF08-01
SMC	`KQ2L08-02`	G1/4 — наш PLF08-02
Pemaks	`PFP-802`	G1/4 — наш PLF08-02
SMC	`KQ2L08-03`	G3/8 — наш PLF08-03
Pemaks	`PFP-803`	G3/8 — наш PLF08-03
SMC	`KQ2L08-04`	G1/2 — наш PLF08-04
Pemaks	`PFP-804`	G1/2 — наш PLF08-04
SMC	`KQ2L08-m5`	M5 — наш PLF08-M5
Pemaks	`PFP-8m5`	M5 — наш PLF08-M5
SMC	`KQ2L10-01`	G1/8 — наш PLF10-01
Pemaks	`PFP-1001`	G1/8 — наш PLF10-01
SMC	`KQ2L10-02`	G1/4 — наш PLF10-02
Pemaks	`PFP-1002`	G1/4 — наш PLF10-02
SMC	`KQ2L10-03`	G3/8 — наш PLF10-03
Pemaks	`PFP-1003`	G3/8 — наш PLF10-03
NBPT	`NBSSL0401`	резьба G1/8, трубка Ø4 мм — наш PLF04-01
AirTAC	`PLF804`	резьба G1/2, трубка Ø8 мм — наш PLF08-04
NBPT	`PLF0804`	резьба G1/2, трубка Ø8 мм — наш PLF08-04
NBPT	`PLF1203`	резьба G3/8, трубка Ø12 мм — наш PLF12-03
NBPT	`PLF1204`	резьба G1/2, трубка Ø12 мм — наш PLF12-04
NBPT	`NPLT1001`	резьба G1/8, трубка Ø10 мм — наш PLF10-01
AirTAC	`PLF-1003`	резьба G3/8, трубка Ø10 мм — наш PLF10-03
NBPT	`PLF1003`	резьба G3/8, трубка Ø10 мм — наш PLF10-03
SMC	`KPGU12-03`	резьба G3/8, трубка Ø12 мм — наш PLF12-03
NBPT	`NPCFT1203`	резьба G3/8, трубка Ø12 мм — наш PLF12-03
NBPT	`NPLT0402`	резьба G1/4, трубка Ø4 мм — наш PLF04-02
Pemaks	`PRLM-M5-4`	резьба M5, трубка Ø4 мм — наш PLF04-M5
NBPT	`PMF04M5`	резьба M5, трубка Ø4 мм — наш PLF04-M5
NBPT	`JBG0601`	резьба G1/8, трубка Ø6 мм — наш PLF06-01
NBPT	`NPLT0602`	резьба G1/4, трубка Ø6 мм — наш PLF06-02
Pemaks	`PRTOM-M5-6`	резьба M5, трубка Ø6 мм — наш PLF06-M5
NBPT	`NBSSL0801`	резьба G1/8, трубка Ø8 мм — наш PLF08-01
NBPT	`PT0802`	резьба G1/4, трубка Ø8 мм — наш PLF08-02
NBPT	`NPBT0803`	резьба G3/8, трубка Ø8 мм — наш PLF08-03

Категории: Комбинированный

Совместимые аналоги по артикулу импортной детали

Нашли страницу по номеру импортной детали — ниже соответствие. Цена и наличие берутся из складского реестра при открытии страницы, поэтому не устаревают.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие	Совместим с импортными
PLF04-01	Ø04 мм, 1/8	63 ₽	поставка 2–4 недели	AirTAC PLF04-01 · AirTAC PLF401 · Festo QSLF-R1/8-4-B · NBPT NBSSL0401 · SMC KQ2LF4-01. Пример: KQ2LF08-02 · SMC KQ2LF4-01 · XCPC XPL-4-01
PLF04-01X	Ø04 мм, 01X	63 ₽	поставка 2–4 недели	AirTAC PLF04-01X · AirTAC PLF401X · Festo QSLF-01X-4-B · SMC KQ2LF4-01X · XCPC XPL-4-01X
PLF04-02	Ø04 мм, 1/4	78 ₽	поставка 2–4 недели	AirTAC PLF04-02 · AirTAC PLF402 · Festo QSLF-R1/4-4-B · NBPT NPLT0402
PLF04-02X	Ø04 мм, 02X	78 ₽	поставка 2–4 недели	AirTAC PLF04-02X · AirTAC PLF402X · Festo QSLF-02X-4-B
PLF04-03	Ø04 мм, 3/8	126 ₽	поставка 2–4 недели	AirTAC PLF04-03
PLF04-03X	Ø04 мм, 03X	126 ₽	поставка 2–4 недели	AirTAC PLF04-03X
PLF04-04	Ø04 мм, 1/2	192 ₽	поставка 2–4 недели	AirTAC PLF04-04
PLF04-04X	Ø04 мм, 04X	192 ₽	поставка 2–4 недели	AirTAC PLF04-04X
PLF04-M5	Ø04 мм, M5	66 ₽	поставка 2–4 недели	AirTAC PLF04-M5 · Festo QSLF-M5-4-B · NBPT PMF04M5 · SMC KQ2LF4-M5. Пример: KQ2LF08-02 · SMC KQ2LF4-M5
PLF04-M5X	Ø04 мм, M5X	66 ₽	поставка 2–4 недели	AirTAC PLF04-M5X · Festo QSLF-M5X-4-B · SMC KQ2LF4-M5X
PLF06-01	Ø06 мм, 1/8	87 ₽	на складе	AirTAC PLF06-01 · AirTAC PLF601 · Festo QSLF-R1/8-6-B · NBPT JBG0601 · XCPC XPL-6-01
PLF06-01X	Ø06 мм, 01X	66 ₽	поставка 2–4 недели	AirTAC PLF06-01X · AirTAC PLF601X · Festo QSLF-01X-6-B · XCPC XPL-6-01X
PLF06-02	Ø06 мм, 1/4	105 ₽	на складе	AirTAC PLF06-02 · AirTAC PLF602 · Festo QSLF-R1/4-6-B · NBPT NPLT0602
PLF06-02X	Ø06 мм, 02X	84 ₽	поставка 2–4 недели	AirTAC PLF06-02X · AirTAC PLF602X · Festo QSLF-02X-6-B
PLF06-03	Ø06 мм, 3/8	126 ₽	поставка 2–4 недели	AirTAC PLF06-03 · AirTAC PLF603 · Festo QSLF-R3/8-6-B
PLF06-03X	Ø06 мм, 03X	126 ₽	поставка 2–4 недели	AirTAC PLF06-03X · AirTAC PLF603X · Festo QSLF-03X-6-B
PLF06-04	Ø06 мм, 1/2	192 ₽	поставка 2–4 недели	AirTAC PLF06-04
PLF06-04X	Ø06 мм, 04X	192 ₽	поставка 2–4 недели	AirTAC PLF06-04X
PLF06-M5	Ø06 мм, M5	72 ₽	поставка 2–4 недели	AirTAC PLF06-M5 · Festo QSLF-M5-6-B · SMC KQ2LF6-M5. Пример: KQ2LF08-02 · SMC KQ2LF6-M5
PLF06-M5X	Ø06 мм, M5X	72 ₽	поставка 2–4 недели	AirTAC PLF06-M5X · Festo QSLF-M5X-6-B · SMC KQ2LF6-M5X
PLF08-01	Ø08 мм, 1/8	90 ₽	на складе	AirTAC PLF08-01 · AirTAC PLF801 · Festo QSLF-R1/8-8-B · NBPT NBSSL0801 · SMC KQ2L08-01
PLF08-01X	Ø08 мм, 01X	69 ₽	поставка 2–4 недели	AirTAC PLF08-01X · AirTAC PLF801X · Festo QSLF-01X-8-B
PLF08-02	Ø08 мм, 1/4	114 ₽	на складе	AirTAC PLF08-02 · AirTAC PLF802 · Festo QSLF-R1/4-8-B · NBPT PT0802 · SMC KQ2L08-02 · XCPC XPL-8-02
PLF08-02X	Ø08 мм, 02X	87 ₽	поставка 2–4 недели	AirTAC PLF08-02X · AirTAC PLF802X · Festo QSLF-02X-8-B · XCPC XPL-8-02X
PLF08-03	Ø08 мм, 3/8	162 ₽	на складе	AirTAC PLF08-03 · AirTAC PLF803 · Festo QSLF-R3/8-8-B · NBPT NPBT0803 · SMC KQ2L08-03
PLF08-03X	Ø08 мм, 03X	123 ₽	поставка 2–4 недели	AirTAC PLF08-03X · AirTAC PLF803X · Festo QSLF-03X-8-B
PLF08-04	Ø08 мм, G1/2	264 ₽	на складе	AirTAC PLF804 · AirTAC PLF08-04 · NBPT PLF0804 · SMC KQ2L08-04
PLF08-04X	Ø08 мм, 04X	204 ₽	поставка 2–4 недели	AirTAC PLF08-04X · AirTAC PLF804X
PLF08-M5	Ø08 мм, M5	72 ₽	поставка 2–4 недели	AirTAC PLF08-M5 · SMC KQ2L08-m5
PLF08-M5X	Ø08 мм, M5X	72 ₽	поставка 2–4 недели	AirTAC PLF08-M5X
PLF10-01	Ø10 мм, 1/8	138 ₽	поставка 2–4 недели	AirTAC PLF10-01 · AirTAC PLF1001 · Festo QSLF-R1/8-10-B · NBPT NPLT1001 · SMC KQ2L10-01
PLF10-01X	Ø10 мм, G1/8	138 ₽	поставка 2–4 недели	AirTAC PLF1001X · Festo QSLF-01X-10-B
PLF10-02	Ø10 мм, 1/4	177 ₽	на складе	AirTAC PLF10-02 · AirTAC PLF1002 · Festo QSLF-R1/4-10-B · SMC KQ2L10-02
PLF10-02X	Ø10 мм, G1/4	138 ₽	поставка 2–4 недели	AirTAC PLF1002X · Festo QSLF-02X-10-B
PLF10-03	Ø10 мм, G3/8	177 ₽	на складе	AirTAC PLF-1003 · AirTAC PLF10-03 · Festo QSLF-R3/8-10-B · NBPT PLF1003 · SMC KQ2L10-03 · XCPC XPL-10-03
PLF10-03X	Ø10 мм, G3/8	138 ₽	поставка 2–4 недели	AirTAC PLF1003X · Festo QSLF-03X-10-B · XCPC XPL-10-03X
PLF10-04	Ø10 мм, 1/2	264 ₽	на складе	AirTAC PLF10-04 · AirTAC PLF1004 · Festo QSLF-R1/2-10-B
PLF10-04X	Ø10 мм, G1/2	204 ₽	поставка 2–4 недели	AirTAC PLF1004X · Festo QSLF-04X-10-B
PLF10-M5	Ø10 мм, M5	72 ₽	поставка 2–4 недели	AirTAC PLF10-M5
PLF10-M5X	Ø10 мм, M5X	72 ₽	поставка 2–4 недели	AirTAC PLF10-M5X
PLF12-01	Ø12 мм, 1/8	165 ₽	поставка 2–4 недели	AirTAC PLF12-01
PLF12-01X	Ø12 мм, 01X	165 ₽	поставка 2–4 недели	AirTAC PLF12-01X
PLF12-02	Ø12 мм, 1/4	213 ₽	на складе	AirTAC PLF12-02 · AirTAC PLF1202 · Festo QSLF-R1/4-12-B
PLF12-02X	Ø12 мм, G1/4	165 ₽	поставка 2–4 недели	AirTAC PLF1202X · Festo QSLF-02X-12-B
PLF12-03	Ø12 мм, 3/8	213 ₽	на складе	AirTAC PLF12-03 · Festo QSLF-R3/8-12-B · NBPT PLF1203 · NBPT NPCFT1203 · SMC KPGU12-03
PLF12-03X	Ø12 мм, G3/8	165 ₽	поставка 2–4 недели	AirTAC PLF1203X · Festo QSLF-03X-12-B
PLF12-04	Ø12 мм, 1/2	237 ₽	на складе	AirTAC PLF12-04 · Festo QSLF-R1/2-12-B · NBPT PLF1204
PLF12-04X	Ø12 мм, G1/2	183 ₽	поставка 2–4 недели	AirTAC PLF1204X · Festo QSLF-04X-12-B
PLF12-M5	Ø12 мм, M5	72 ₽	поставка 2–4 недели	AirTAC PLF12-M5
PLF12-M5X	Ø12 мм, M5X	72 ₽	поставка 2–4 недели	AirTAC PLF12-M5X

Замена AirTAC PLF04-01

Совместимый аналог — наш PLF04-01, Ø04 мм, 1/8. Цена 63 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: AirTAC PLF401 · Festo QSLF-R1/8-4-B · NBPT NBSSL0401 · SMC KQ2LF4-01. Пример: KQ2LF08-02 · SMC KQ2LF4-01 · XCPC XPL-4-01

Замена AirTAC PLF04-01X

Совместимый аналог — наш PLF04-01X, Ø04 мм, 01X. Цена 63 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: AirTAC PLF401X · Festo QSLF-01X-4-B · SMC KQ2LF4-01X · XCPC XPL-4-01X

Замена AirTAC PLF04-02

Совместимый аналог — наш PLF04-02, Ø04 мм, 1/4. Цена 78 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: AirTAC PLF402 · Festo QSLF-R1/4-4-B · NBPT NPLT0402

Замена AirTAC PLF04-02X

Совместимый аналог — наш PLF04-02X, Ø04 мм, 02X. Цена 78 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: AirTAC PLF402X · Festo QSLF-02X-4-B

Замена AirTAC PLF04-03

Совместимый аналог — наш PLF04-03, Ø04 мм, 3/8. Цена 126 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Замена AirTAC PLF04-03X

Совместимый аналог — наш PLF04-03X, Ø04 мм, 03X. Цена 126 ₽, поставка 2–4 недели. Совпадает типоразмер; исполнение — демпфирование, магнитный поршень, крепление — уточняется при заказе.

Соответствие функциональное: совпадают присоединительные размеры и назначение. Не нашли свой номер — пришлите его на подбор, ответим за рабочий день.

Цены по типоразмерам — PLF 12 из 50 типоразмеров на складе, остальные — поставка 2–4 недели

Цена за штуку, ₽. В серии 50 типоразмеров. Цены обновляются автоматически из складского реестра. Пометка «от» — в этом типоразмере есть исполнения дороже базового.

Ø трубки, мм	M5	G1/8	G1/4	G3/8	G1/2
Ø трубки ↓	присоединительная резьба
4	66	63	78	126	192
6	72	от 66	от 84	126	192
8	72	от 69	от 87	от 123	от 204
10	72	138	от 138	от 138	от 204
12	72	165	от 165	от 165	от 183

Выбрать типоразмер и заказать Прислать артикул на подбор

Другие серии в разделе «Комбинированный»

Угольник переходной 90° цанговый, трубка × трубка PVGот 21 ₽Фитинг угловой 90° удлинённый, наружная резьба PLLот 66 ₽Фитинг угловой 90° цанговый трубка-трубка PVот 24 ₽Фитинг угловой поворотный универсальный PHот 45 ₽Фитинг угловой поворотный универсальный, внутренняя резьба PHFот 81 ₽Фитинг угловой поворотный универсальный, наружная резьба PHWот 153 ₽Фитинг угловой 90° цанговый, наружная резьба PLот 12 ₽Угол цанговый 45° наружная резьба PL45от 54 ₽

Весь раздел — 302 позиции →

Каким импортным обозначениям соответствует PLF

Таблицы соответствий: чужое обозначение, наш артикул того же типоразмера, цена и срок.

SMC KQ 175 обозначений
AirTAC PLF 73 обозначения
Festo QSLF 34 обозначения

С этим товаром берут

Пневмотрубки Пневмоцилиндры Дроссели

Частые вопросы

Из чего сделана цанга — какой материал?

По серии: цельнолатунные, нержавеющие или пластиковые (корпус PBT с металлической цангой). Латунь — общепром, нержавейка — агрессивные среды и пищевое, пластик — лёгкий и недорогой. Материал указан в карточке, берите под свою среду.

Какая резьба у фитинга?

Две системы: R — коническая (BSPT), G — цилиндрическая (BSPP). Взаимозаменяемы не всегда: коническая уплотняется по резьбе, цилиндрическая — по торцу или кольцу. Резьба указана в карточке — берите как у исходного.

Для какой трубки подходит фитинг?

Цанговый фитинг подбирается по наружному диаметру трубки — 4, 6, 8, 10, 12 мм и так далее. В коробочных сериях второе число часто и есть размер трубки, а не резьба. Сверяйте наружный Ø трубки, а не внутренний.

Что значит цанговый фитинг?

Трубка вставляется в фитинг без инструмента и держится цангой, снимается нажатием кольца. Это быстрый монтаж и повторное подключение без потери герметичности.

Как подобрать замену импортному фитингу?

По трём признакам: форма (прямой, угловой, тройник, быстросъём), присоединительная резьба и размер трубки. Форма важнее имени серии — по названию в разных брендах легко ошибиться.

Тип фитинга	Угловой (L-образный) 90°
Тип соединения	Внутренняя резьба + цанга
Материал корпуса	Никелированная латунь
Материал цанги	POM (полиформальдегид)
Материал уплотнения	NBR (нитрильный каучук)
Стандарт резьбы	G (BSPP) цилиндрическая
Внутренняя резьба	G1/8, G1/4, G3/8, G1/2
Диаметр трубки	04, 06, 08, 10, 12 мм
Рабочая среда	Сжатый воздух / вода
Рабочее давление	−0,099…1,0 МПа
Максимальное давление	1,5 МПа
Рабочая температура	−20…+60 °C
Трубки для присоединения	PU (полиуретан), PA (полиамид), нейлон
Аналог (бренд)	AirTAC PLF
