Муфты

121 артикуловот 36 ₽

Отображение 6

Только в наличии
Диаметр трубки
Материал

Частые вопросы

Чем прямая цанговая муфта отличается от переходной?

Прямая соединяет две трубки одного наружного диаметра, а переходная (редукционная) — трубки разных диаметров, например 8 и 6 мм, без дополнительных втулок.

На какое давление рассчитаны цанговые муфты?

Рабочее давление — до 1,0 МПа (10 бар), допускается вакуум до −0,1 МПа (−100 кПа). Рабочая температура среды −5…+60 °C, среда — сжатый воздух.

Можно ли соединить трубки разного диаметра?

Да, для этого служит переходная муфта. Например, PU08-06 соединяет трубку Ø 8 мм с трубкой Ø 6 мм напрямую, без переходных втулок.

Какую трубку использовать с цанговой муфтой?

Полиуретановую (PU), полиамидную (PA) или полиэтиленовую (PE) трубку с наружным диаметром, равным типоразмеру муфты — 4, 6, 8, 10, 12, 14 или 16 мм. Важно выдержать допуск наружного диаметра, иначе цанга не обеспечит герметичность.

Чем заменить импортные муфты Festo QS или SMC KQ2?

Цанговыми муфтами WAALPC серии PU — они сопоставимы по присоединительным размерам и посадке под трубку. Пришлите артикул или образец, инженер подберёт типоразмер и проверит совместимость.

📋 Подбираете партию или не нашли позицию?

Пришлите список артикулов — подберём аналоги WAALPC, проверим совместимость по ISO и вышлем счёт. Поставка 2–4 недели.

Нажимая «Отправить», вы соглашаетесь с политикой ПДн. ИП Ибрагимова С.А.

Цанговая муфта — это соединитель трубка–трубка без резьбы: трубка вставляется в цангу до упора, нержавеющий захват удерживает её, а кольцо из маслостойкого NBR даёт герметичность. Монтаж и демонтаж выполняются вручную, без инструмента и уплотнительной ленты, что ускоряет сборку пневмолиний и разводку сжатого воздуха.
В категории собраны три типа муфт:

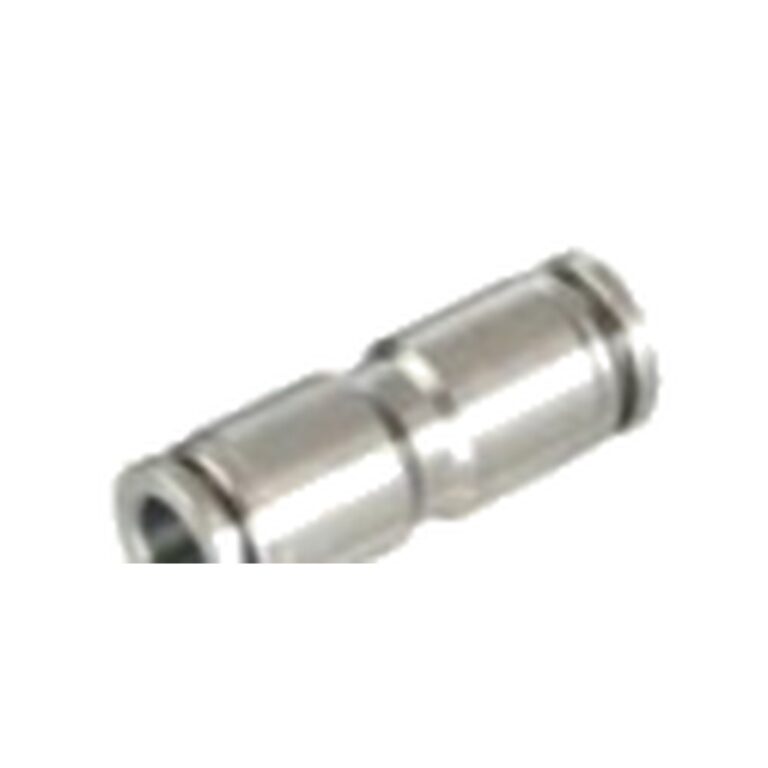

Прямая соединительная (серия WAALPC PU) — соединяет две трубки одного наружного диаметра Ø 4, 6, 8, 10, 12, 14 и 16 мм.
Переходная (редукционная) — соединяет трубки разного диаметра, например 8→6 или 12→10 мм, без дополнительных втулок.
Переборочная — проходит через стенку шкафа или панель и фиксируется гайкой, выводя магистраль наружу.

Технические параметры: рабочее давление до 1,0 МПа (10 бар), вакуум до −0,1 МПа (−100 кПа), температура среды −5…+60 °C. Рабочая среда — сжатый воздух; корпус из техполимера, захват — нержавеющая сталь, уплотнение — NBR. Совместимы с трубками из полиуретана (PU), полиамида (PA) и полиэтилена (PE) — подбор по наружному диаметру.
Как выбрать. Для стыка двух одинаковых трубок берут прямую муфту по диаметру трубки; для перехода между диаметрами — переходную; для ввода линии в корпус или щит — переборочную.
Замена импорта. Муфты WAALPC сопоставимы по присоединительным размерам и конструктиву с цанговыми фитингами Festo QS, SMC KQ2 и AirTAC. Инженер подберёт позицию по вашему артикулу или образцу и проверит совместимость с существующей трубкой — консалтинг по замене импортной пневматики. Смотрите также весь раздел фитингов, пневмотрубки под цанговый монтаж и дроссели-регуляторы расхода.
Муфты цанговые push-in — coupler с цангой с двух сторон.
