PBJ

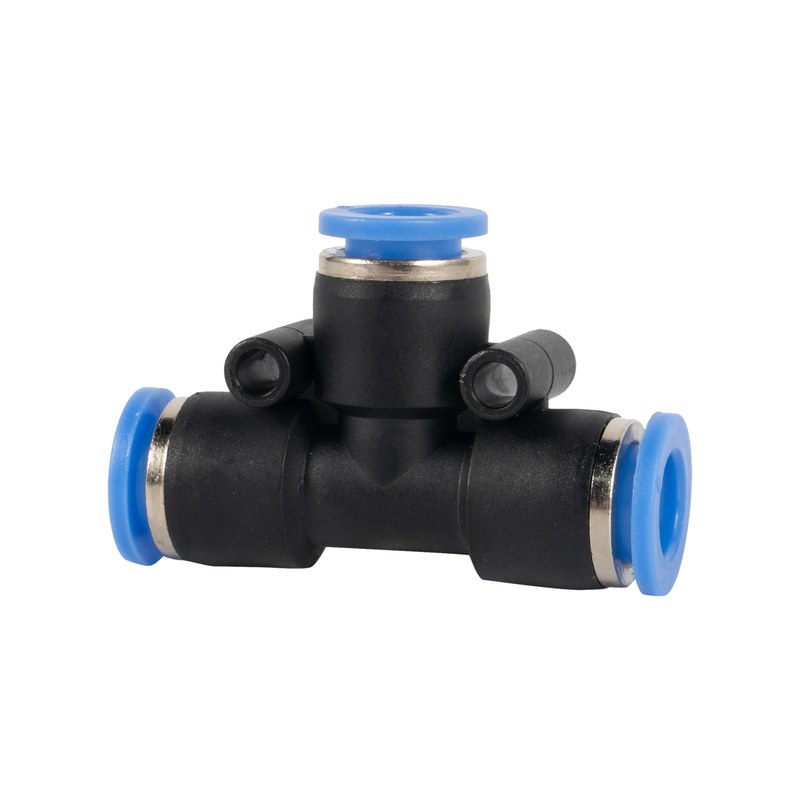

Тройник T-образный со вставным штуцером PBJ

Тройник T-образный со вставным штуцером PBJ. 12 типоразмеров в серии.

Артикулы серии: PBJ04, PBJ6-8, PBJ12 (всего 13 модификаций)

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 90 ₽ Выбрать исполнение

Тройник T-образный со вставным штуцером PBJ WAALPC PBJ

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Тройник T-образный (вставной штуцер)

Тип соединения

Цанга + вставной штуцер

Материал корпуса

Никелированная латунь

Материал цанги

POM (полиформальдегид)

Материал уплотнения

NBR (нитрильный каучук)

Диаметр трубки

04, 06, 08, 10, 12 мм

Рабочая среда

Сжатый воздух / вода

Все характеристики →

Артикул: PBJ08

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

О серии

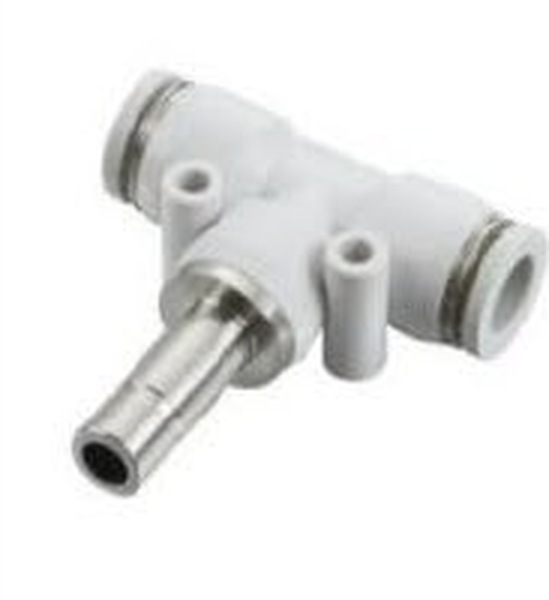

PBJ — T-образный тройник со вставным штуцером: две цанги по оси магистрали и штуцер на отводе, который вставляют в цангу другого фитинга. Трубка в цанги вставляется без инструмента, резьбы и подмотки нет. В серии есть равнопроходные исполнения и переходные — для стыковки трубок разного диаметра в одном узле.

Конструкция комбинированная: никелированный латунный корпус, полимерная цанга POM, уплотнение NBR, рабочий диапазон −20…+60 °C. Рабочее давление −0,099…1,0 МПа (нижняя граница — вакуум), пробное 1,5 МПа. Совместим с трубками PU (полиуретан) и PA (полиамид).

Расшифровка артикула

Формат артикула кодирует Ø трубок в миллиметрах: равнопроходные исполнения (все порты одного диаметра) и переходные (порты разного Ø). Серия — PBJ.

Равнопроходные: PBJ04, PBJ06, PBJ08, PBJ10, PBJ12 — Ø 4/6/8/10/12 мм. Переходные: 4–6, 4–8, 6–8, 6–10, 8–10, 8–12, 10–12 мм. Всего 12 типоразмеров.

Какие исполнения входят в серию PBJ?

В серии 12 исполнений. Обозначения ряда: PBJ04, PBJ06, PBJ08, PBJ10, PBJ10-12, PBJ12, PBJ4-6, PBJ4-8 и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PBJ?

Здесь чаще ошибаются не в диаметре трубки, а в типе резьбы — конической и цилиндрической: их путают, хотя взаимной замены нет — у конической прокладки не требуется, у цилиндрической требуется. Оба параметра берут из обозначения исполнения, а форму корпуса даёт отдельная буква там же.

Какие импортные обозначения соответствуют PBJ?

PBJ — совместимый аналог для обозначений Camozzi 9540. Соответствие проверено по каталогам этих производителей: тот же класс узла (T-образный цанговый тройник), присоединительные размеры совпадают.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Какие артикулы есть у серии PBJ и сколько они стоят?

В серии 12 артикулов: PBJ04 — 90 ₽; PBJ06 — 110 ₽; PBJ08 — 130 ₽; PBJ10 — 180 ₽; PBJ10-12 — 210 ₽; PBJ12 — 210 ₽; PBJ4-6 — 100 ₽; PBJ4-8 — 110 ₽; PBJ6-10 — 160 ₽; PBJ6-8 — 110 ₽; PBJ8-10 — 160 ₽; PBJ8-12 — 210 ₽. Цены взяты из реестра.

Совместимость с импортными аналогами

Совместимый аналог — Aignep 55240-4 — отличие: у Aignep корпус из нейлона, сравните с нашей карточкой; Camozzi 9540 — отличие: Ø трубки выберите в нашей карточке (совпадают присоединительные и установочные размеры, серия PBJ).

Категории: Кольцевые детали

Какой совместимый аналог у серии PBJ по артикулу импортной детали?

PBJ: 6 импортных обозначений → 6 наших артикулов; марки: Aignep, Camozzi. Цена и наличие — из реестра при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
PBJ	—	от 90 ₽	—	Camozzi 9540
PBJ04	Ø04 мм	90 ₽	—	Aignep 55240-4
PBJ06	Ø06 мм	110 ₽	—	Aignep 55240-6
PBJ08	Ø08 мм	130 ₽	—	Aignep 55240-8
PBJ10	Ø10 мм	180 ₽	—	Aignep 55240-10
PBJ12	Ø12 мм	210 ₽	—	Aignep 55240-12

Совместимо с Camozzi 9540

Совместимый аналог — наш PBJ. Цена 90 ₽, поставка 2–4 недели.

Совместимо с Aignep 55240-4

Совместимый аналог — наш PBJ04, Ø04 мм. Цена 90 ₽, поставка 2–4 недели.

Совместимо с Aignep 55240-6

Совместимый аналог — наш PBJ06, Ø06 мм. Цена 110 ₽, поставка 2–4 недели.

Совместимо с Aignep 55240-8

Совместимый аналог — наш PBJ08, Ø08 мм. Цена 130 ₽, поставка 2–4 недели.

Совместимо с Aignep 55240-10

Совместимый аналог — наш PBJ10, Ø10 мм. Цена 180 ₽, поставка 2–4 недели.

Совместимо с Aignep 55240-12

Совместимый аналог — наш PBJ12, Ø12 мм. Цена 210 ₽, поставка 2–4 недели.

У PBJ: полное совпадение, включая исполнение, — 0, совпадение по размеру (исполнение сверяется) — 6. Нет вашего номера PBJ? Пришлите его на подбор.

Совместимый аналог для:

Aignep 55240

Какие серии раздела «Кольцевые детали» ближе к PBJ по цене?

PBJ, от 90 ₽. В разделе «Кольцевые детали» 59 позиций.

Тройник цанговый со вставным штуцером PDJот 65 ₽Угольник 90° цанговый со вставным штуцером PLJот 60 ₽Заглушка резьбовая латунная с наружным шестигранником BZот 60 ₽

Весь раздел — 59 позиций →

Каким импортным обозначениям соответствует PBJ?

PBJ: 5 импортных обозначений в 1 семействе (Aignep). Примеры соответствий: Aignep 55240-4 → PBJ04 (90 ₽); Aignep 55240-6 → PBJ06 (110 ₽).

Aignep PBJ 5 обозначений

Что покупают вместе с PBJ?

PBJ: 12 исполнений от 90 ₽, размеры: 4-8, 4-6, 04, 6-8, 6-10, 06, 8-12, 8-10, 08, 10-12, 10, 12. Ряд цен серии: от 90 ₽ (PBJ) до 210 ₽ (PBJ8-12). Цена по типоразмерам: 04 — от 90 ₽; 4-6 — от 100 ₽; 06 — от 110 ₽; 4-8 — от 110 ₽; 6-8 — от 110 ₽; 08 — от 130 ₽; 6-10 — от 160 ₽; 8-10 — от 160 ₽; 10 — от 180 ₽; 10-12 — от 210 ₽; 12 — от 210 ₽; 8-12 — от 210 ₽.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии PBJ.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения PBJ?

В реестре 13 исполнений PBJ с ценой: от 90 ₽ (PBJ) до 210 ₽ (PBJ8-12). По ряду: PBJ — 90 ₽, PBJ04 — 90 ₽, PBJ4-6 — 100 ₽, PBJ06 — 110 ₽, PBJ4-8 — 110 ₽, PBJ6-8 — 110 ₽, PBJ08 — 130 ₽, PBJ6-10 — 160 ₽.

Какие типоразмеры есть у PBJ?

У PBJ 5 типоразмеров: Ø4, 6, 8, 10, 12 мм. По размерам: Ø4 мм — 3 исполнения, от 90 ₽; Ø6 мм — 3 исполнения, от 110 ₽; Ø8 мм — 3 исполнения, от 130 ₽; Ø10 мм — 2 исполнения, от 180 ₽; Ø12 мм — 1 исполнение, от 210 ₽.

Каким импортным артикулам соответствуют исполнения PBJ?

Совместимый аналог по артикулу: Aignep 55240-10 → PBJ10; Aignep 55240-12 → PBJ12; Aignep 55240-4 → PBJ04; Aignep 55240-6 → PBJ06; Aignep 55240-8 → PBJ08. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии PBJ?

Тип фитинга: Тройник T-образный (вставной штуцер); Тип соединения: Цанга + вставной штуцер; Материал корпуса: Никелированная латунь; Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух / вода; Рабочее давление: −0,099…1,0 МПа; Пробное давление: 1,5 МПа; Рабочая температура: −20…+60 °C; Трубки для присоединения: PU (полиуретан), PA (полиамид), нейлон.

Какие особенности у серии PBJ?

PBJ — Т-образный тройник со вставным штуцером: две цанги по оси магистрали и штуцер на отводе, который вставляют в цангу другого фитинга; код PBJ{Ø трубки}, переходные — PBJ{Ø1}-{Ø2}. Ряд Ø4–12 мм, равнопроходные (04, 06, 08, 10, 12) и переходные (4-6, 4-8, 6-8, 6-10, 8-10, 8-12, 10-12). Резьбы у серии нет.
