PB-G

Тройник цанговый комбинированный, G-резьба PB-G

Name: Тройник цанговый комбинированный, G-резьба PB-G
Brand: WAALPC
SKU: PB-G
Availability: InStock

Тройник цанговый с наружной G-резьбой (в центральном отводе), комбинированный (корпус полимерный, резьбовая вставка латунная) — разветвление пневмолинии с подводом к резьбовому порту, монтаж трубки вставкой без инструмента. Ø 4–12 мм, уплотнение NBR, −20…+60 °C. Пришлите типоразмер — подберём совместимый аналог.

Артикулы серии: PB-G-4-01G, PB-G-4-03G, PB-G-4-M5G (всего 21 модификаций)

Какой наш артикул соответствует коду SMC серии PB-G?

SMC KQ2T04-M5	→ PB-G-4-M5	60 ₽
SMC KQ2T4-G02	→ PB-G-4-02G	100 ₽
SMC KQ2T12-G04	→ PB-G-12-04G	230 ₽

Это совместимый аналог. Кодов SMC в ряду: 25; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 60 ₽ Выбрать исполнение

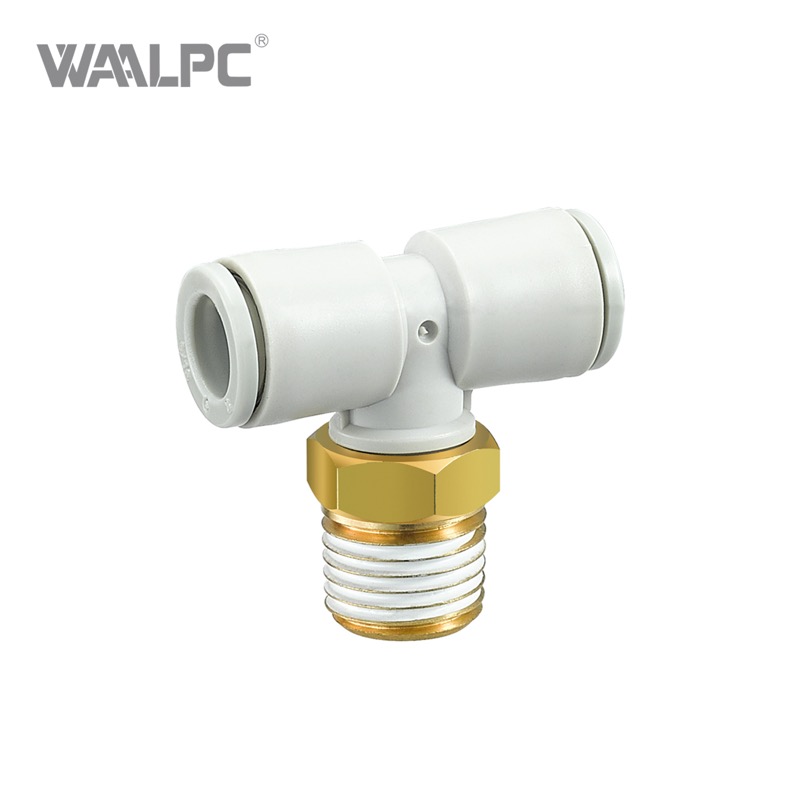

Тройник цанговый комбинированный, G-резьба PB-G WAALPC PB-G

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 2–4 недели

Ключевые характеристики

Тип фитинга

Тройник (T-образный)

Тип соединения

Цанга + наружная резьба G (на отводе)

Материал корпуса

Пластик (PBT); резьбовой штуцер — латунь

Материал цанги

POM (полиформальдегид)

Материал уплотнения

NBR (нитрильный каучук)

Диаметр трубки

4, 6, 8, 10, 12 мм

Рабочая среда

Сжатый воздух

Все характеристики →

Артикул: PB-G-8-01G

✓ Срок поставка 2–4 недели, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Документы

Какие исполнения входят в серию PB-G?

В серии 20 исполнений. Обозначения ряда: PB-G-10-01G, PB-G-10-02G, PB-G-10-03G, PB-G-10-04G, PB-G-12-01G, PB-G-12-02G, PB-G-12-03G, PB-G-12-04G и другие. Каждое исполнение — отдельная позиция со своим типоразмером; полный перечень с ценами приведён в таблице этой карточки. Цены берутся из реестра и обновляются вместе с ним, поэтому в описании чисел мы не держим.

Как подобрать нужное исполнение PB-G?

Два размера в обозначении задают исполнение: диаметр трубки под цангу и резьба присоединения. Коническая резьба уплотняется собственными витками, цилиндрической нужна прокладка или кольцо на торце — заменить одну другой нельзя. Форма корпуса, прямая или угловая либо тройник, кодируется отдельной буквой и определяет монтаж в узел.

Какие импортные обозначения соответствуют PB-G?

PB-G — совместимый аналог импортных обозначений: пришлите полный код детали (бренд, серия, размер), и мы сверим его с нашим рядом по присоединительным размерам и параметрам.

Что входит в комплект?

В комплект входит сам узел; крепёж, уплотнения под конкретное присоединение и сопутствующие элементы заказываются отдельно. Чертежи и 3D-модели высылаем по запросу при подтверждении заказа.

Совместимость с импортными аналогами

Совместимый аналог — Aignep 55215-4-1/4 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Aignep до 20 бар; корпус Aignep поворотный (swivel); Camozzi 7432 4-1/8 — отличие: у Camozzi 7432 поворотный корпус; исполнение нашего фитинга сравните с нашей карточкой; Festo QSMT-M5-4 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Festo до 14 бар при температуре до +20 °C; Legris 3198 04 10 — отличие: рабочее давление нашего до 1,0 МПа (10 бар), у оригинала Legris до 20 бар; у Legris исполнение по стандарту Legris (LF3000 — PA6.6 с латунным штуцером, LF3800/3900 — нерж. 316L), у нашего — по карточке; Metal Work 2L35001 — отличие: материал корпуса (у Metal Work техполимер, у нашего комбинированный) — сравните с нашей карточкой; Norgren C02670418 — отличие: у Norgren поворотный корпус; исполнение сравните с нашей карточкой; SMC KQ2T04-M5; SNS SPB4-G01 — отличие: материал корпуса сравните с нашей карточкой; Univer HA16B04M5; XCPC XPB04-G01 — отличие: материал корпуса сравните с нашей карточкой (совпадают присоединительные и установочные размеры, серия PB-G).

Как расшифровать артикул PB-G?

Формат: PB-G-{диаметр трубки}-{присоединение (резьба)}

PB-G — серия
Диаметр трубки: 4 / 6 / 8 / 10 / 12
Присоединение (резьба): 01G / 02G / 03G / 04G / M5 / M5G

Пример: PB-G-4-01G

Производитель	Модель	Совместимость
Festo	`QST-G1/2-12`	Совместимый аналог — наш PB-G-12-04G
Festo	`QST-G1/4-10`	Совместимый аналог — наш PB-G-10-02G
Festo	`QST-G1/4-12`	Совместимый аналог — наш PB-G-12-02G
Festo	`QST-G1/4-6`	Совместимый аналог — наш PB-G-6-02G
Festo	`QST-G1/4-8`	Совместимый аналог — наш PB-G-8-02G
Festo	`QST-G1/8-4`	Совместимый аналог — наш PB-G-4-01G
Festo	`QST-G1/8-6`	Совместимый аналог — наш PB-G-6-01G
Festo	`QST-G1/8-8`	Совместимый аналог — наш PB-G-8-01G
Festo	`QST-G3/8-10`	Совместимый аналог — наш PB-G-10-03G
Festo	`QST-G3/8-12`	Совместимый аналог — наш PB-G-12-03G
Festo	`QST-G3/8-8`	Совместимый аналог — наш PB-G-8-03G
Festo	`QSMT-M5-4`	Совместимый аналог — наш PB-G-4-M5

Категории: Комбинированный

Какой совместимый аналог у серии PB-G по артикулу импортной детали?

PB-G: 156 импортных обозначений → 20 наших артикулов; марки: Aignep, Camozzi, Festo, Legris, Metal Work, Norgren, SMC, SNS, Univer, XCPC. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
PB-G-10-01G	Ø10 мм, G1/8	160 ₽	—	Norgren C02671018 · SMC KQ2T10-G01 · SNS SPB10-G01 · XCPC XPB10-G01
PB-G-10-02G	Ø10 мм, G1/4	160 ₽	—	Aignep 55215-10-1/4 · Camozzi 7432 10-1/4 · Festo QST-G1/4-10 · Legris 3198 10 13 · Metal Work 2L35013 · Norgren C02671028 · SMC KQ2T10-G02 · SNS SPB10-G02 · Univer HA16B1014 · XCPC XPB10-G02
PB-G-10-03G	Ø10 мм, G3/8	180 ₽	—	Aignep 55215-10-3/8 · Camozzi 7432 10-3/8 · Festo QST-G3/8-10 · Legris 3198 10 17 · Metal Work 2L35014 · Norgren C02671038 · SMC KQ2T10-G03 · SNS SPB10-G03 · Univer HA16B1038 · XCPC XPB10-G03
PB-G-10-04G	Ø10 мм, G1/2	220 ₽	—	Aignep 55215-10-1/2 · Legris 3198 10 21 · Norgren C02671048 · SMC KQ2T10-G04 · SNS SPB10-G04 · Univer HA16B1012 · XCPC XPB10-G04
PB-G-12-01G	Ø12 мм, G1/8	200 ₽	—	Norgren C02671218
PB-G-12-02G	Ø12 мм, G1/4	200 ₽	—	Aignep 55215-12-1/4 · Camozzi 7432 12-1/4 · Festo QST-G1/4-12 · Legris 3198 12 13 · Norgren C02671228 · SMC KQ2T12-G02 · SNS SPB12-G02 · XCPC XPB12-G02
PB-G-12-03G	Ø12 мм, G3/8	200 ₽	—	Aignep 55215-12-3/8 · Camozzi 7432 12-3/8 · Festo QST-G3/8-12 · Legris 3198 12 17 · Metal Work 2L35016 · Norgren C02671238 · SMC KQ2T12-G03 · SNS SPB12-G03 · Univer HA16B1238 · XCPC XPB12-G03
PB-G-12-04G	Ø12 мм, G1/2	230 ₽	—	Aignep 55215-12-1/2 · Camozzi 7432 12-1/2 · Festo QST-G1/2-12 · Legris 3198 12 21 · Metal Work 2L35017 · Norgren C02671248 · SMC KQ2T12-G04 · SNS SPB12-G04 · Univer HA16B1212 · XCPC XPB12-G04
PB-G-4-01G	Ø4 мм, G1/8	90 ₽	—	Aignep 55215-4-1/8 · Camozzi 7432 4-1/8 · Festo QST-G1/8-4 · Festo QSMT-G1/8-4 · Legris 3198 04 10 · Metal Work 2L35002 · Norgren C02670418 · SMC KQ2T4-G01 · SMC KQ2T04-G01 · SNS SPB4-G01 · Univer HA16B0418 · XCPC XPB04-G01
PB-G-4-02G	Ø4 мм, G1/4	100 ₽	—	Aignep 55215-4-1/4 · Legris 3198 04 13 · Metal Work 2L35003 · Norgren C02670428 · SMC KQ2T04-G02 · SMC KQ2T4-G02 · SNS SPB4-G02 · XCPC XPB04-G02
PB-G-4-M5	Ø4 мм, M5	60 ₽	—	Festo QSMT-M5-4 · Metal Work 2L35001 · SMC KQ2T04-M5 · Univer HA16B04M5
PB-G-6-01G	Ø6 мм, G1/8	85 ₽	—	Aignep 55215-6-1/8 · Camozzi 7432 6-1/8 · Festo QST-G1/8-6 · Festo QSMT-G1/8-6 · Legris 3198 06 10 · Metal Work 2L35007 · Norgren C02670618 · SMC KQ2T6-G01 · SMC KQ2T06-G01 · SNS SPB6-G01 · Univer HA16B0618 · XCPC XPB06-G01

Все 20 совместимых позиций PB-G — на странице семейства

Совместимо с Norgren C02671018

Совместимый аналог — наш PB-G-10-01G, Ø10 мм, G1/8. Цена 160 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: SMC KQ2T10-G01 · SNS SPB10-G01 · XCPC XPB10-G01

Совместимо с Aignep 55215-10-1/4

Совместимый аналог — наш PB-G-10-02G, Ø10 мм, G1/4. Цена 160 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi 7432 10-1/4 · Festo QST-G1/4-10 · Legris 3198 10 13 · Metal Work 2L35013 · Norgren C02671028 · SMC KQ2T10-G02 · SNS SPB10-G02 · Univer HA16B1014 · XCPC XPB10-G02

Совместимо с Aignep 55215-10-3/8

Совместимый аналог — наш PB-G-10-03G, Ø10 мм, G3/8. Цена 180 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi 7432 10-3/8 · Festo QST-G3/8-10 · Legris 3198 10 17 · Metal Work 2L35014 · Norgren C02671038 · SMC KQ2T10-G03 · SNS SPB10-G03 · Univer HA16B1038 · XCPC XPB10-G03

Совместимо с Aignep 55215-10-1/2

Совместимый аналог — наш PB-G-10-04G, Ø10 мм, G1/2. Цена 220 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Legris 3198 10 21 · Norgren C02671048 · SMC KQ2T10-G04 · SNS SPB10-G04 · Univer HA16B1012 · XCPC XPB10-G04

Совместимо с Norgren C02671218

Совместимый аналог — наш PB-G-12-01G, Ø12 мм, G1/8. Цена 200 ₽, поставка 2–4 недели.

Совместимо с Aignep 55215-12-1/4

Совместимый аналог — наш PB-G-12-02G, Ø12 мм, G1/4. Цена 200 ₽, поставка 2–4 недели.

Тот же типоразмер у других брендов: Camozzi 7432 12-1/4 · Festo QST-G1/4-12 · Legris 3198 12 13 · Norgren C02671228 · SMC KQ2T12-G02 · SNS SPB12-G02 · XCPC XPB12-G02

У PB-G: полное совпадение, включая исполнение, — 15, совпадение по размеру (исполнение сверяется) — 133. Нет вашего номера PB-G? Пришлите его на подбор.

Совместимый аналог для:

Какие серии раздела «Комбинированный» ближе к PB-G по цене?

PB-G, от 60 ₽. В разделе «Комбинированный» 78 позиций.

Тройник Т-образный цанговый, наружная резьба на отводе PBот 60 ₽Тройник Y-образный цанговый трубка-трубка PYот 40 ₽Тройник Y-образный переходной цанговый PWот 40 ₽

Весь раздел — 78 позиций →

Каким импортным обозначениям соответствует PB-G?

PB-G: 670 импортных обозначений в 12 семействах (SMC, Norgren, SNS, XCPC, Festo, Aignep, Legris, Metal Work, Univer, Camozzi). Примеры соответствий: SMC KQ2T04-M5 → PB-G-4-M5 (60 ₽); SMC KQ2T06-M5 → PB-G-6-M5G (70 ₽); SMC KQ2T04-G01 → PB-G-4-01G (90 ₽); Norgren C02670418 → PB-G-4-01G (90 ₽); Norgren C02670605 → PB-G-6-M5G (70 ₽).

SMC KQ 503 обозначения
SMC PB-G 25 обозначений
Norgren PB-G 19 обозначений
SNS PB-G 17 обозначений
XCPC PB-G 17 обозначений
Festo PB-G 15 обозначений
Aignep PB-G 13 обозначений
Legris PB-G 13 обозначений
Metal Work PB-G 13 обозначений
Univer PB-G 13 обозначений
Camozzi PB-G 11 обозначений
Festo QSTG 11 обозначений

Что покупают вместе с PB-G?

PB-G: 20 исполнений от 60 ₽, размеры: 4, 6, 8, 10, 12. Ряд цен серии: от 60 ₽ (PB-G) до 230 ₽ (PB-G-12-04G). Цена по типоразмерам: 4 — от 60 ₽; 6 — от 70 ₽; 8 — от 90 ₽; 10 — от 160 ₽; 12 — от 200 ₽.

Пневмотрубки Пневмоцилиндры Дроссели

Разделы подобраны для серии PB-G.

Автор: команда CORNETA.TECH.

Типовая схема применения

Сколько стоят исполнения PB-G?

В каталоге 21 исполнение PB-G с ценой: от 60 ₽ (PB-G) до 230 ₽ (PB-G-12-04G). По ряду: PB-G — 60 ₽, PB-G-6-M5G — 70 ₽, PB-G-4-01G — 90 ₽, PB-G-8-02G — 95 ₽, PB-G-6-02G — 100 ₽, PB-G-8-03G — 150 ₽, PB-G-10-02G — 160 ₽, PB-G-8-04G — 190 ₽.

Какие типоразмеры есть у PB-G?

У PB-G 5 типоразмеров: Ø4, 6, 8, 10, 12 мм. По размерам: Ø4 мм — 3 исполнения, от 60 ₽; Ø6 мм — 5 исполнений, от 70 ₽; Ø8 мм — 4 исполнения, от 90 ₽; Ø10 мм — 4 исполнения, от 160 ₽; Ø12 мм — 4 исполнения, от 200 ₽.

Каким импортным артикулам соответствуют исполнения PB-G?

Совместимый аналог по артикулу: SMC KQ2T04-M5 → PB-G-4-M5; SMC KQ2T06-M5 → PB-G-6-M5G; Univer HA16B0418 → PB-G-4-01G; Univer HA16B04M5 → PB-G-4-M5; Univer HA16B0614 → PB-G-6-02G; Univer HA16B0618 → PB-G-6-01G; Univer HA16B06M5 → PB-G-6-M5G; Univer HA16B0814 → PB-G-8-02G; Univer HA16B0818 → PB-G-8-01G; Univer HA16B0838 → PB-G-8-03G. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии PB-G?

Тип фитинга: Тройник (T-образный); Тип соединения: Цанга + наружная резьба G (на отводе); Материал корпуса: Пластик (PBT); резьбовой штуцер — латунь; Материал цанги: POM (полиформальдегид); Материал уплотнения: NBR (нитрильный каучук); Рабочая среда: Сжатый воздух; Рабочее давление: −0,099…1,0 МПа; Максимальное давление: 1,5 МПа — испытательное (пробное) давление; рабочее — до 1,0 МПа; Рабочая температура: −20…+60 °C; Трубки для присоединения: Полиуретан (PU), мягкий нейлон (PA).

Какие особенности у серии PB-G?

Обозначение PB-G читается так: тройник, диаметр трубки, код резьбы и завершающая буква G — цилиндрическая резьба (PB-G-10-04G). Доступны Ø4, Ø6, Ø8, Ø10 и Ø12. Метрическая M5 бывает только у двух самых мелких размеров, а самый мелкий из них берётся ещё с 1/8 или 1/4 дюйма; остальные — до 1/2. Прямой фитинг с G-резьбой — PC-G. Трубка входит в цангу без инструмента.
