Станок для клепки своими руками: расчёт усилия, схема, спецификация

Краткий ответ

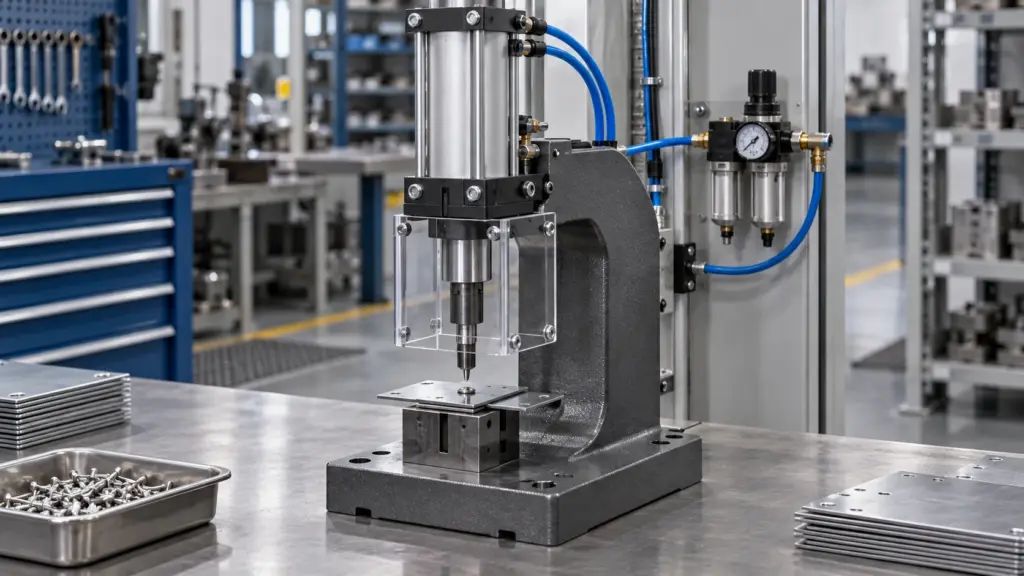

Станок для клепки на пневмоприводе — это пуансон в раме с направляющими, который толкает пневмоцилиндр: воздух заменяет ручной молоток и удар получается одинаковым от заклёпки к заклёпке. Для типовой заклёпки Ø4,8 мм в алюминии нужно усилие около 7,9 кН — его даёт цилиндр диаметром 160 мм при рабочем давлении 0,6 МПа. Полный комплект пневматики (цилиндр, распределитель, педаль, фильтр-регулятор, дроссели, глушители, фитинги) обходится в 12 421 ₽ без рамы.

Усилие считают не как срез заклёпки, а как осадку стержня: F = σ_т × A × k_осадки. Дальше в статье — вывод формулы, таблица усилий по материалам и диаметрам, полная схема и спецификация с артикулами.

Что такое станок для клепки на пневмоприводе

Станок для клепки своими руками собирают вокруг одного узла — пневмоцилиндра, который толкает пуансон в заклёпку с постоянным усилием. От ручной клёпки молотком он отличается тем же, чем пресс отличается от кувалды: усилие не зависит от руки оператора и не падает к концу смены. Для мастерской это машина на один-два человека: подача заклёпки и детали — руками, сам удар — от педали.

Собирают клепальник из трёх узлов: силового (цилиндр, распределитель, педаль — разобраны в разделах ниже), механического (рама, направляющие пуансона, нижняя опора-наковальня — металл, сварка, крепление) и узла подготовки воздуха (фильтр-регулятор, дроссели). Ошибка в любом из трёх узлов — либо не хватает усилия, либо пуансон бьёт вразнос, либо станок разбалтывается за месяц работы.

Усилие расклёпывания: формула и расчёт до числа

При клёпке стержень заклёпки не срезается, а пластически осаживается — укорачивается и расширяется, формируя замыкающую головку. Поэтому в расчёт идёт предел текучести материала, а не предел прочности на срез, и учитывается коэффициент осадки — во сколько раз усилие пластической деформации превышает произведение предела текучести на площадь сечения.

F = σ_т × A × k_осадки / 1000

• σ_т — предел текучести материала стержня заклёпки, МПа
• A — площадь поперечного сечения стержня, мм² (A = π×(d/2)²)
• k_осадки — коэффициент осадки, 2,5-3,0 для холодной клёпки
• F — усилие расклёпывания, кН (делим на 1000, так как σ_т в МПа = Н/мм²)

Оговорка по методике. Это инженерная оценка с запасом, а не сертифицированный расчёт по обработке металлов давлением: строгая методика считает осадку по площади уже сформированной замыкающей головки и пределу прочности, а не по площади исходного стержня и пределу текучести. Для подбора цилиндра «с запасом» упрощение годится — коэффициент 2,9 взят по верхней границе диапазона и уже несёт часть этого запаса, — но для расчёта готового изделия на минимальном допуске нужна отдельная проверка по ОМД или пробная клёпка.

Расчёт для алюминиевой заклёпки Ø4,8 мм (заменяет молотковую клёпку, самый частый случай в листовом металле):

1. Площадь сечения: A = π×(4,8/2)² = π×2,4² = 18,10 мм²
2. Предел текучести алюминия: σ_т = 150 МПа
3. Коэффициент осадки берём по верхней границе диапазона: k = 2,9
4. Усилие: F = 150×18,10×2,9 / 1000 = 7,87 кН (округляем до 7,9 кН)

Та же заклёпка в дюралюминии Д16 (σ_т = 220 МПа) потребует ≈220×18,10×2,9/1000 ≈ 11,5 кН, в стали (σ_т = 250 МПа) — ≈250×18,10×2,9/1000 ≈ 13,1 кН (точная площадь A = 18,0956 мм² не округлена, поэтому при пересчёте по показанным округлённым 18,10 в последней цифре возможен разбег на 0,01 кН — не ошибка, а округление). Материал заклёпки меняет требуемое усилие почти вдвое — подбирать цилиндр под конкретный материал, а не «с запасом на всё».

Таблица усилий по материалам и диаметрам заклёпок

Усилие осадки при k_осадки = 2,9 (верхняя граница диапазона, безопасный запас) для распространённых диаметров заклёпок:

Ø заклёпки, мм	Площадь A, мм²	Алюминий, кН	Д16, кН	Сталь, кН
3	7,07	3,1	4,5	5,1
4	12,57	5,5	8,0	9,1
4,8 (типовая)	18,10	7,9	11,5	13,1
5	19,63	8,5	12,5	14,2
6	28,27	12,3	18,0	20,5
8	50,27	21,9	32,1	36,4
10	78,54	34,2	50,1	56,9

Нижняя граница диапазона (k = 2,5) даёт значения примерно на 14 % меньше — используйте как ориентир минимума, не как рабочую цифру: запас лучше брать по k = 2,9-3,0.

Выбор цилиндра: почему Ø125 не хватает, а Ø160 хватает

Усилие пневмоцилиндра считается по площади поршня, рабочему давлению и КПД, который учитывает трение уплотнений и утечки:

F = P × A × η / 1000

Здесь P в МПа (=Н/мм²), A — площадь поршня в мм², произведение даёт силу в ньютонах, а деление на 1000 переводит её в килоньютоны — та же логика, что в формуле заклёпки выше. Для алюминиевой заклёпки Ø4,8 мм нужно 7,9 кН. При стандартном рабочем давлении сети 0,6 МПа (6 бар) и КПД цилиндра 0,9 сравниваем два соседних типоразмера:

• Ø125 мм: площадь поршня A = π×(125/2)² = 12 272 мм². F = 0,6×12 272/1000×0,9 = 6,63 кН — не хватает, дефицит 1,24 кН.
• Ø160 мм: площадь поршня A = π×(160/2)² = 20 106 мм². F = 0,6×20 106/1000×0,9 = 10,86 кН — запас около 38 % сверх требуемых 7,9 кН.

Разница в один типоразмер — 1,24 кН недостачи против 38 % запаса, третьего варианта между ними в стандартном ряду нет. Берём SC-160-50 — цилиндр Ø160 мм, ход 50 мм: для осадки стержня заклёпки достаточно хода в несколько миллиметров, но короткий ход даёт более жёсткую и компактную конструкцию рамы, а свободный ход в 50 мм оставляет место на прижим детали перед ударом.

Пневмосхема станка для клепки

Схема станка для клепки по ГОСТ 2.781 состоит из четырёх узлов: подготовка воздуха, распределитель с ручным пилотным пуском, регулировка скорости на выходе цилиндра и сам цилиндр.

Ключевая деталь схемы — распределитель 4A210-08 моностабильный, а не с фиксацией в обоих положениях. Пока нога на педали, воздух идёт в рабочую полость цилиндра и пуансон давит на заклёпку. Как только нога снята — пружина внутри распределителя сама возвращает золотник в исходное положение, и пуансон поднимается без отдельного действия оператора. Это и требование безопасности, и требование к качеству клёпки: держать пуансон в нижнем положении дольше расчётного такта не нужно, а случайно оставленный прижатым инструмент опасен для рук при подаче следующей детали.

Дроссели JSC6-01 стоят не на подаче воздуха в цилиндр, а на выпуске — это стандартная схема регулировки скорости пневмоцилиндра «на выходе». Дроссель с обратным клапаном пропускает воздух в цилиндр свободно и полным сечением, а обратно — только через регулируемое сечение.

При дросселировании на входе воздух в штоковую полость подаётся медленно, но рабочая полость остаётся почти пустой, и цилиндр идёт рывками из-за сжимаемости воздуха. Дросселирование на выходе создаёт противодавление в выходящей полости на всём такте — ход получается плавным и предсказуемым, что критично для клёпки: резкий удар без контроля скорости деформирует головку заклёпки неровно.

Рама и направляющие пуансона

Пневматика даёт усилие, но усилие бесполезно без жёсткой рамы: цилиндр толкает пуансон с усилием 10,86 кН, и вся эта нагрузка идёт через раму на нижнюю опору с деталью. Рама станка для клепки — это С-образная станина, сваренная из стального швеллера или профильной трубы: верхняя полка держит цилиндр, нижняя — опору-наковальню, а перемычка между ними воспринимает усилие расклёпывания, не давая станине раскрыться.

Три требования к раме и сборке:

• Соосность цилиндра и пуансона. Шток цилиндра должен идти строго перпендикулярно опоре — перекос даже в один-два градуса даёт боковую нагрузку на шток, ускоренный износ уплотнений и кривую головку заклёпки.
• Направляющие пуансона. Шток цилиндра сам по себе не рассчитан на боковые усилия при неточной подаче детали — между цилиндром и пуансоном ставят втулку скольжения или линейную направляющую, которая принимает боковую нагрузку на себя и разгружает шток. Без направляющей смещение детали на пару миллиметров бьёт по уплотнению штока.
• Крепление узла подготовки воздуха. Фильтр-регулятор BFR3000-03 крепят на самой раме, а не на отдельной стойке — это упрощает разводку трубок и защищает манометр от вибрации при ударе.

Сварку рамы ведут по периметру профиля, без прерывистых швов на несущих стыках — станина работает на знакопеременную нагрузку (удар — снятие усилия — удар), и непроваренный участок шва рано или поздно даёт трещину. Нижнюю опору делают съёмной или регулируемой по высоте, чтобы подстраиваться под толщину детали без переделки рамы.

Безопасность рук при клёпке

Главный риск станка для клепки — не сам удар, а момент подачи заклёпки и детали в зону между пуансоном и опорой, когда руки на секунду оказываются там же, где через мгновение пройдёт шток с усилием почти 11 кН. Три правила снимают основную часть риска:

• Пуск только педалью, никогда кнопкой на самой раме. Кнопка рядом с рабочей зоной провоцирует держать вторую руку около пуансона «на всякий случай». Педаль на полу физически разносит точку пуска и рабочую зону.
• Моностабильная схема — обязательное условие, а не опция. Разобрано в разделе про схему: сняли ногу — пуансон поднялся сам. Бистабильный распределитель с фиксацией положения оставляет пуансон прижатым, пока не придёт обратная команда — при случайном или ошибочном пуске это лишняя секунда, за которую рука успевает попасть в зону удара.
• Ограждение зоны удара. Прозрачный экран или откидной кожух перед пуансоном не пускает пальцы в зону хода штока, даже если оператор потянулся поправить деталь в неподходящий момент.

Все три меры не заменяют друг друга, а складываются: педаль убирает случайный пуск кнопкой, моностабильная схема убирает зависание пуансона в нижнем положении, ограждение убирает случай, когда рука оказалась в зоне уже после команды на пуск.

Спецификация с артикулами и ценами

Полный комплект пневматики под цилиндр Ø160, ход 50 мм. Каждый артикул ведёт на карточку, цены и наличие — реестр.

Компонент	Артикул	Кол-во	Цена
Пневмоцилиндр Ø160, ход 50 мм — 10,86 кН при 0,6 МПа	SC-160-50	1	10 760 ₽	10 760 ₽
Распределитель 5/2 моностабильный, пружинный возврат	4A210-08	1	640 ₽	640 ₽
Педаль 3/2 — пилотный пуск цикла, руки свободны	FV320	1	1 350 ₽	1 350 ₽
Фильтр-регулятор с манометром	BFR3000-03	1	1 110 ₽	1 110 ₽
Дроссель с обратным клапаном — на выпуск обеих полостей	JSC6-01	2	90 ₽
Глушитель на выхлопные порты распределителя	PSLB-01	2	20 ₽
Фитинг прямой цанговый Ø6	PC06-M6	6	12 ₽
Тройник цанговый Ø6	PEG06-6	2	33 ₽
Трубка полиуретановая Ø6×4, за метр	PU0640	10 м	20 ₽

В смету не входят рама, направляющие пуансона, опора-наковальня и педальный привод механики — это сварная конструкция под конкретную деталь и толщину листа, её стоимость зависит от размера и материала станины. Компрессор и ресивер также не входят: разовые короткие импульсы клёпки редко требуют отдельного расчёта ресивера, как для инструмента непрерывного действия, — хватает обычного цехового компрессора с любым баком от 24 л.

Типичные ошибки при сборке станка для клепки

Берут распределитель с фиксацией вместо моностабильного. Экономия в несколько сотен рублей на бистабильной схеме оборачивается пуансоном, который остаётся прижатым после команды — прямой риск для рук при следующей подаче детали. Только моностабильная схема с пружинным возвратом.

Ставят дроссели на подачу, а не на выпуск. Ход получается рывками из-за сжимаемости воздуха в рабочей полости — удар неконтролируемый, головка заклёпки формируется неровно. Дроссель с обратным клапаном — всегда на выпуск.

Берут цилиндр впритык по расчёту, без разбора запаса. Ø125 при 0,6 МПа даёт 6,63 кН — для алюминиевой заклёпки Ø4,8 мм не хватает 1,24 кН. Берут следующий типоразмер, а не поднимают давление сверх паспортного для цилиндра.

Экономят на направляющей пуансона. Шток цилиндра держит только осевую нагрузку — боковое усилие от неточной подачи детали быстро выводит уплотнения из строя. Направляющая втулка между цилиндром и пуансоном обязательна.

Не ставят ограждение зоны удара. Даже с моностабильной схемой и педалью зона хода штока остаётся открытой без физического барьера — прозрачный экран стоит недорого и закрывает последний случай травмы.

Вопросы и ответы

Хватит ли цилиндра Ø125 для клёпки алюминиевых заклёпок Ø4,8 мм?

Нет. При рабочем давлении 0,6 МПа и КПД 0,9 цилиндр Ø125 мм даёт 6,63 кН, а нужно 7,87 кН — дефицит 1,24 кН. Берите Ø160 мм, он даёт 10,86 кН с запасом около 38 %.

Почему распределитель обязательно моностабильный, а не с фиксацией положения?

Моностабильная схема с пружинным возвратом убирает пуансон из рабочей зоны сразу после того, как нога снята с педали — это не удобство, а требование безопасности: снял ногу — пуансон поднялся сам, без отдельной команды на возврат.

Почему дроссели ставят на выпуск воздуха, а не на подачу?

Дросселирование на подаче даёт рывки хода из-за сжимаемости воздуха в рабочей полости цилиндра. Дросселирование на выпуске создаёт постоянное противодавление на всём такте — ход получается плавным, а усилие расклёпывания — предсказуемым.

Какое усилие нужно для стальных заклёпок того же диаметра?

Для Ø4,8 мм в стали (σ_т = 250 МПа): F = 250×18,10×2,9/1000 = 13,12 кН. Цилиндра Ø160 мм при 0,6 МПа (10,86 кН) уже не хватает — нужен либо цилиндр Ø200 мм (16,96 кН), либо повышение рабочего давления в пределах паспорта цилиндра.

Нужен ли ресивер для станка для клепки?

Обычно нет. В отличие от инструмента непрерывного ударного действия (гайковёрт, отбойник), клёпка — это короткий одиночный импульс с паузой на подачу следующей заклёпки, обычный цеховой компрессор с баком от 24 л держит давление без просадки.

Сколько стоит собрать станок для клепки своими руками?

Пневматическая часть — 12 421 ₽ по спецификации выше. Рама, направляющие и опора-наковальня — отдельная статья расходов, зависит от размера станины и толщины металла профиля; типовая сварная рама под настольный станок обходится в 3-6 тысяч рублей материалом и работой.

Прислать спецификацию на проверку

Другой диаметр заклёпки, другой материал или нестандартный ход цилиндра — пришлите параметры (материал и диаметр заклёпки, толщину детали, доступное давление в сети) на sales@corneta.ru. Проверим расчёт усилия, подберём цилиндр и весь комплект пневматики под вашу задачу. Ответ — за один рабочий день.

---

Вадим Ибрагимов, главный инженер corneta.tech. Занимаюсь подбором промышленной пневматики и расчётом пневмоприводов. Формула усилия осадки и все числа в статье пересчитаны программно; артикулы и цены — из реестра.
