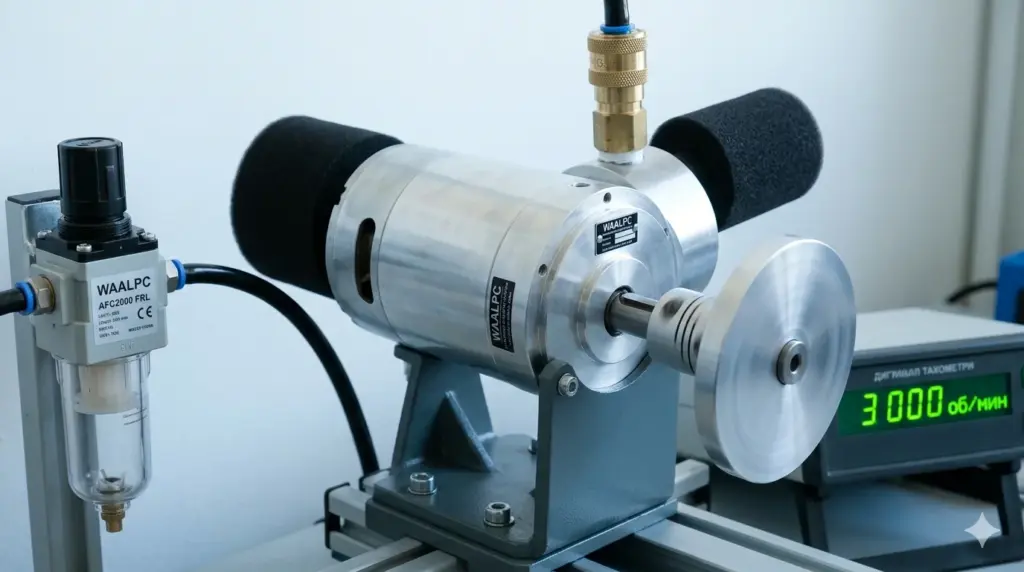

Пневмодвигатель — устройство преобразующее давление сжатого воздуха в вращательное движение. Альтернатива электромотору для специфических задач: взрывоопасные зоны, мокрые цеха, кратковременная высокая мощность. Разберём типы и применение.
Товары из статьи
Собрать линию целиком — снимите галочку с ненужной позиции
| Позиция | Роль в линии | Цена |
|---|---|---|
| Фильтр-регулятор: очистка и настройка давления | от 840 ₽ | |
| Регулятор давления | от 500 ₽ | |
| Трубка подвода воздуха (цена за метр) | от 15 ₽ | |
| Быстросъём на выход компрессора | от 100 ₽ |
Итого выбранное: от 1 455 ₽
Цены — «от», по самому доступному исполнению серии; резьбу и допустимый расход воздуха смотрите в карточке каждой позиции. Нужна помощь с подбором — 8-800-350-01-08.
Какие типы пневмодвигателей бывают?

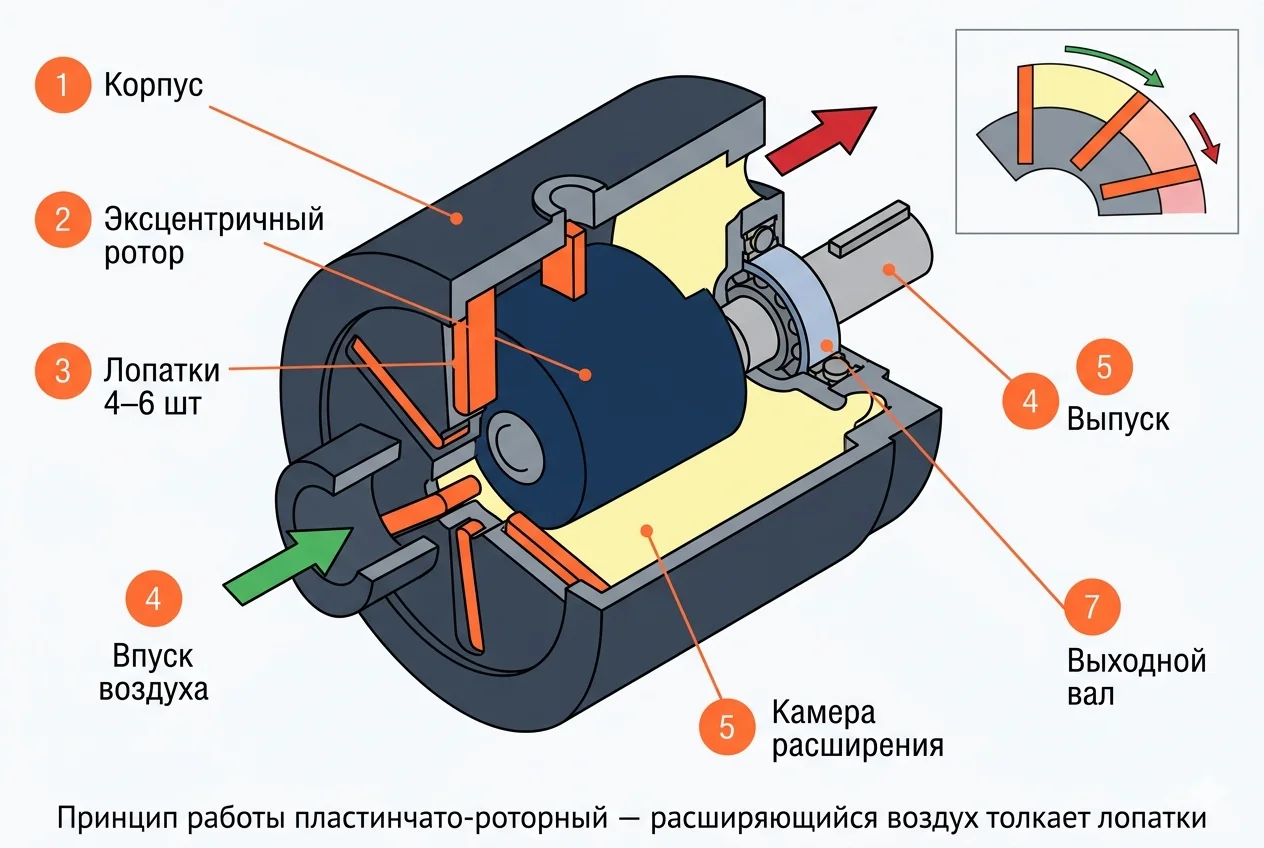

1. Ротационный лопастной
Самый распространённый. Внутри цилиндрического корпуса вращается ротор с лопастями. Сжатый воздух давит на лопасти → вращение.
В том же обзоре типов пневмооборудования — вакуумная техника в пневматике: эжекторы и присоски.
- Обороты: по характеристике модели с учётом нагрузки и редуктора.
- Момент: отдельно проверяют пусковой, рабочий и момент остановки выбранной модели.

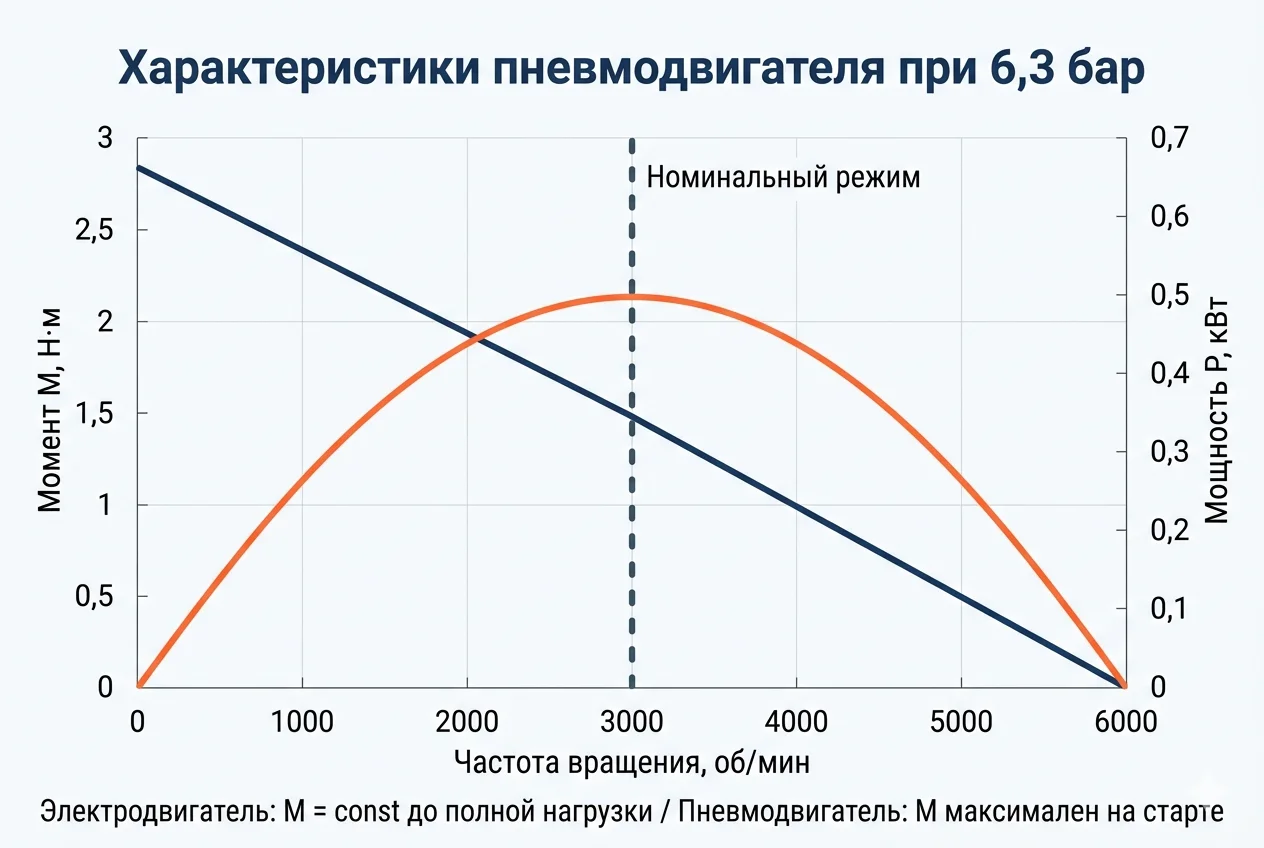

- Мощность: по паспортной кривой при заданных оборотах и входном давлении.

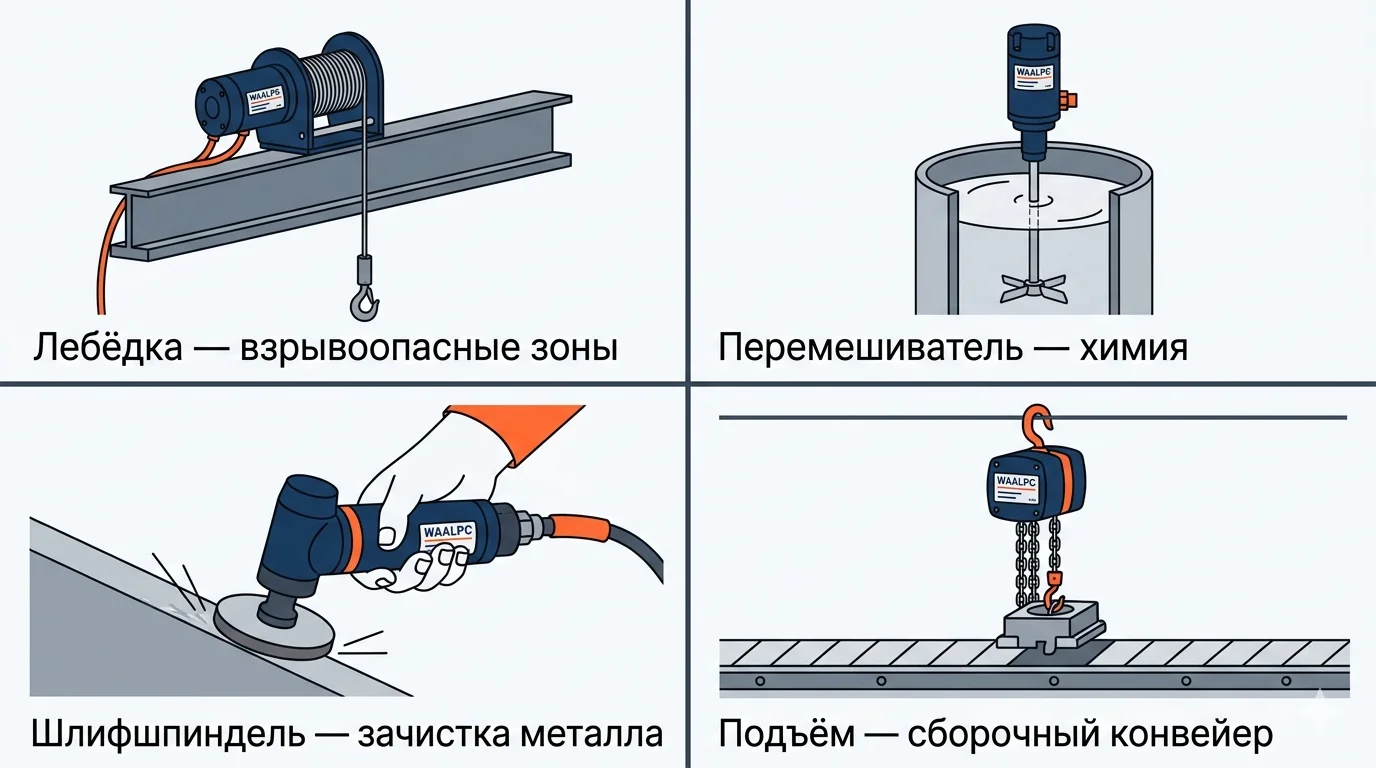

- Применение: пневмоинструмент (гайковёрты, шлифмашины, дрели), мешалки, малые приводы
- Плюсы: компактный, простой, дешёвый
- Минусы: большой расход сжатого воздуха на единицу мощности; обороты заметно падают под нагрузкой; пусковой момент зависит от модели и положения лопастей; шумный выхлоп (нужен глушитель); лопасти изнашиваются, особенно на грязном и несмазанном воздухе — нужна подготовка воздуха и смазка по паспорту
2. Турбинный
Турбинные двигатели — отдельный тип пневмодвигателей. Требования к воздуху, смазке и допустимому режиму работы берут из инструкции конкретной модели.
3. Поршневой (радиальный)
Несколько поршней вокруг коленвала. Каждый поршень при подаче воздуха давит на коленвал в свою сторону.
- Обороты: по паспорту двигателя и редуктора.
- Момент: по пусковой и рабочей характеристикам конкретной модели.
- Мощность: по паспортной рабочей точке.
- Применение: лебёдки, тали, тяжёлый привод
- Плюсы: высокий момент при низких оборотах, может работать «на упоре»
- Минусы: тяжёлый, дорогой
Когда пневмодвигатель лучше электромотора?
| Условие | Почему пневмо |
|---|---|
| Взрывоопасная зона (нефтехимия, газ, химзавод) | Нет электрической искры; но и пневмодвигатель для Ex-зоны берут с маркировкой взрывозащиты неэлектрического оборудования (ГОСТ 31441 / ISO 80079-36) |
| Мокрая среда (мойка, пищёвка) | Нет электрики в рабочей зоне; исполнение корпуса и защиту от воды берут по паспорту модели |
| Работа «под упор» (мешалки на густой смеси) | Не сгорает при заклинивании, выдаёт паспортный момент при 0 об/мин |
| Частые пуски и остановы | У пневмодвигателя нет электрического пускового тока; допустимую частоту циклов и ресурс проверяют по паспорту. Электропривод также может быть рассчитан на повторные пуски. |
| Кратковременная пиковая мощность | Кратковременную перегрузку выше номинала допускают по паспорту модели |
Как подобрать пневмодвигатель по нагрузке?
- Требуемый момент на валу — из расчёта нагрузки; запас и пусковой момент проверяют для конкретного механизма.
- Требуемые обороты — без редуктора пневмодвигатель имеет высокие обороты
- Тип нагрузки — постоянная (мешалка) или импульсная (гайковёрт)
- Расход воздуха — по характеристике двигателя в выбранной рабочей точке; компрессор проверяют по производительности при нужном давлении.
Какие вопросы чаще всего задают про пневмодвигатели?
Почему пневмодвигатель потребляет так много воздуха?
Энергия расходуется на сжатие воздуха, потери в подготовке и магистрали, а затем на работу двигателя. Расход и стоимость определяются рабочей точкой, компрессором, утечками и циклом, поэтому универсального КПД для всех установок нет.
Можно ли регулировать обороты пневмодвигателя?
Да. Дроссель SL ограничивает расход воздуха и позволяет менять скорость в пределах характеристики двигателя; регулятор давления в первую очередь меняет доступный момент. Исполнение дросселя и направление потока подбирают под контур. Для удержания заданных оборотов при меняющейся нагрузке нужна соответствующая система регулирования.
Сколько служит пневмодвигатель?
Ресурс зависит от модели, рабочей нагрузки, чистоты воздуха и режима смазки. Износ лопастей проверяют по инструкции. Если двигатель требует маслодобавления, маслораспылитель GL подбирают по расходу, в том числе минимальному расходу начала подачи масла. Для безмасляного исполнения маслодобавление не требуется по паспорту.
Можно ли пневмодвигатель в холоде?
Допустимую температуру, точку росы и смазку проверяют по паспорту двигателя. При охлаждении конденсат может замерзать; для уменьшения содержания водяного пара нужен осушитель.
На входе двигателя фильтр WAALPC AF задерживает частицы и отделяет капельную влагу перед регулятором и, если смазка требуется, маслораспылителем. Его выбирают по тонкости фильтрации и расходу двигателя. AF не заменяет осушитель.
Можно ли заменить пневмодвигатель электромотором?
Замена возможна, если электрический привод нужного исполнения обеспечивает момент, скорость и режим работы в данной среде. Для взрывоопасной зоны и влажной среды проверяют допуски и защиту оборудования. Экономию считают по рабочему циклу и стоимости воздуха, а не по общему проценту.
Какая смазка для пневмодвигателя?
Марку, вязкость и подачу масла задают изготовители двигателя и маслораспылителя. Масло для компрессора не следует выбирать автоматически как масло для пневмодвигателя. В безмасляное исполнение масло добавляют только если это допускает инструкция.
Сколько стоит пневмодвигатель 1 кВт?
Цена зависит от модели двигателя, редуктора и исполнения. Плюс шланги, маслораспылитель, регулятор.
Какой расход воздуха у пневмодвигателей?
Расход берут из паспорта выбранной модели при требуемых моменте, оборотах и входном давлении. По одной механической мощности расход не определяют.
| Параметр | Источник |
|---|---|
| Расход двигателя | Паспортная кривая при нужной скорости, моменте и давлении. |
| Производительность компрессора | Паспорт при рабочем давлении плюс остальные потребители и потери. |
| Потребляемая мощность | Данные компрессора или измерение установки. |
Подобрать по теме
Какие разделы и серии подходят к теме?
Разделы каталога и страницы серий по теме статьи: Пневмоприводы.
Когда пневмодвигатель экономически выгоден?
Учебный пример: 2 000 рабочих часов в год, условный расход воздуха 0,8 нм³/мин и условная цена воздуха 0,75 ₽/нм³. Это допущения для расчёта, а не характеристики любой модели мощностью 1 кВт.
- Электрический привод: при условной потребляемой мощности 1 кВт и тарифе 6 ₽/кВт·ч: 2 000 × 1 × 6 = 12 000 ₽/год. Для сравнения одинаковой полезной мощности учитывают КПД электропривода.
- Пневматический привод: C = Q × 60 × t × c = 0,8 × 60 × 2 000 × 0,75 = 72 000 ₽/год при указанных допущениях.
В этом условном примере отношение затрат равно 6. Реальное сравнение делают при одинаковой полезной работе; пневмопривод выбирают, когда он подходит по условиям процесса:
- Требуется подходящее исполнение для взрывоопасной или влажной среды.
- Кратковременная пиковая мощность (кратковременную перегрузку выше номинала допускают по паспорту модели)
- Нужен привод, рассчитанный на заданную частоту пусков, остановов и нагрузку.
- Пневмопривод подходит по требованиям процесса и условиям эксплуатации.
