Выбрано: HRQ-20

6 890 ₽

HRQ

Поворотный стол HRQ — реечный, с демпфированием

Name: Поворотный стол HRQ
Brand: WAALPC
SKU: HRQ-10
Availability: InStock

Выбрать размер и заказать

Поворотный пневмопривод HRQ, типоразмеры 2–50. Совместимый аналог AirTAC.

Артикулы серии: HRQ-10, HRQ-50, HRQ-A-50 (всего 11 модификаций)

Артикул: HRQ-20

Какой наш артикул соответствует коду AirTAC серии HRQ?

AirTAC HRQ50A	→ HRQ-A-50	18 080 ₽
AirTAC HRQ10	→ HRQ-10	5 180 ₽
AirTAC HRQ3	→ HRQ-3	11 560 ₽

Это совместимый аналог. Кодов AirTAC в ряду: 11; любой другой введите в поле «Ваш код изделия» выше — покажем наш артикул и цену.

8 (800) 350-01-08 · бесплатно по РФ · Telegram

от 5 180 ₽ Выбрать исполнение

✓ Статус Официальный представитель WAALPC в РФ · сертификат

поставка 3–5 недель

Ключевые характеристики

Ø поршня

2–50 мм

Макс. рабочее давление

0,15–0,7 МПа (типоразмер 2 — 0,25–0,7; 3 и 7 — 0,2–0,7 МПа)

Температура

−20…+80 °C

Рабочая среда

Сжатый воздух (фильтрованный)

Тип

Поворотный стол HRQ

Материал корпуса

анодированный алюминиевый сплав

Артикул: HRQ-10

✓ Срок поставка 3–5 недель, срок подтверждаем при заказе ✓ Гарантия 12 месяцев WAALPC · возврат по ЗоЗПП ✓ Статус Официальный представитель WAALPC в РФ · сертификат ✓ Юрлицам счёт, УПД, ЭДО · 44-ФЗ / 223-ФЗ · паспорт ✓ Импорт ФТС РФ · ГТД №10317120/110526/5074115

Описание

Характеристики

Аналоги

Чертёж

Документы

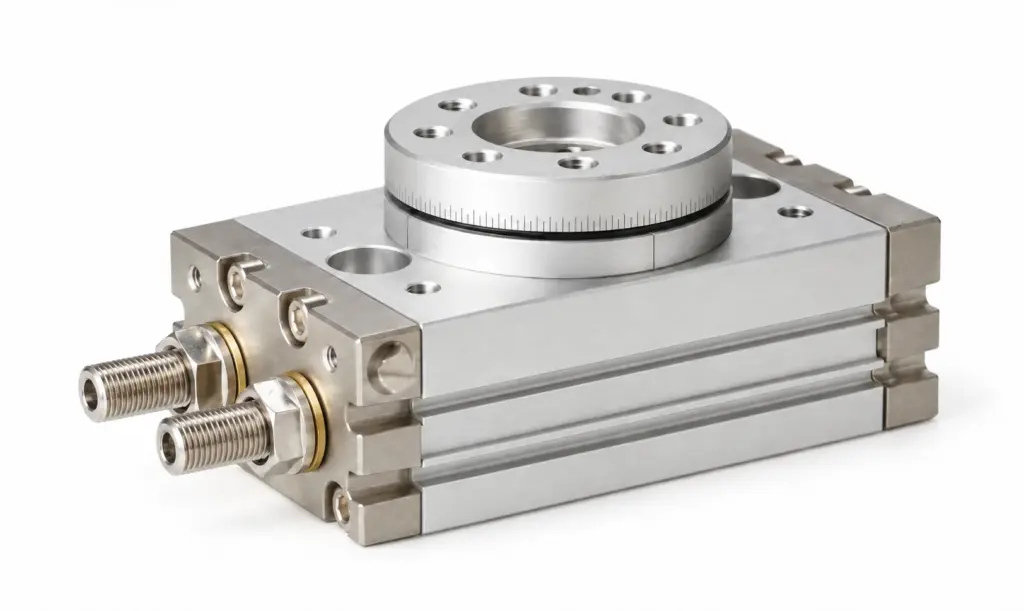

WAALPC HRQ — поворотный пневмопривод (поворотный стол) для поворота и кантования деталей на заданный угол. Два встречных поршня с рейками вращают общую шестерню выходного вала. Выходной параметр — крутящий момент на валу, а не линейное усилие штока, поэтому формулу «давление × площадь поршня» к нему не применяют. Совместимый аналог поворотных столов AirTAC.

Типоразмеры и исполнения

Число в коде — типоразмер привода, а не диаметр поршня: 2, 3, 7, 10, 20, 30, 50. У типоразмеров 10–50 есть исполнения с буквой A в коде. Угол поворота, крутящий момент, давление и рабочий диапазон температур — по таблице исполнений карточки и паспорту исполнения.

Применение

Сборочные автоматы, кантователи, манипуляторы подачи заготовок, поворотные столы оснастки, привод створок и заслонок. При подборе сверяют момент инерции груза на столе и время поворота по паспорту.

Подбор аналога

Пришлите список импортных артикулов — инженер вернёт таблицу совместимых исполнений WAALPC HRQ с указанием типоразмера и сверкой посадочных размеров по чертежу.

Совместимость с импортными аналогами

Совместимый аналог — AirTAC HRQ; Univer YR3020D (совпадают присоединительные и установочные размеры, серия POVOROTNYY-HRQ).

Как расшифровать артикул HRQ?

Формат: {модификация}

HRQ — серия
Модификация: HRQ-10 / HRQ-2 / HRQ-20 / HRQ-3 / HRQ-30 / HRQ-50 / HRQ-7 / HRQ-A-10 / HRQ-A-20 / HRQ-A-30 / HRQ-A-50

Пример: HRQ-10

Категории: Поворотные столы · Поворотные столы HRQ

Какой совместимый аналог у серии POVOROTNYY-HRQ по артикулу импортной детали?

POVOROTNYY-HRQ: 14 импортных обозначений → 11 наших артикулов; марки: AirTAC, Univer. Цена и наличие — по каталогу при открытии страницы.

Нашли вашу позицию: показать

Наш артикул	Размер	Цена	Наличие «—» — срок в карточке	Совместим с импортными
HRQ-10	Ø10 мм	5 180 ₽	—	AirTAC HRQ10
HRQ-2	Ø2 мм	12 320 ₽	—	AirTAC HRQ2
HRQ-20	Ø20 мм	6 890 ₽	—	AirTAC HRQ20
HRQ-3	Ø3 мм	11 560 ₽	—	AirTAC HRQ3
HRQ-30	Ø30 мм	8 670 ₽	—	AirTAC HRQ30
HRQ-50	Ø50 мм	12 700 ₽	—	AirTAC HRQ50
HRQ-7	Ø7 мм	11 560 ₽	—	AirTAC HRQ7
HRQ-A-10	Ø10 мм	8 460 ₽	—	AirTAC HRQ10A
HRQ-A-20	Ø20 мм	10 800 ₽	—	AirTAC HRQ20A · Univer YR3020D
HRQ-A-30	Ø30 мм	12 590 ₽	—	AirTAC HRQ30A · Univer YR3030D
HRQ-A-50	Ø50 мм	18 080 ₽	—	AirTAC HRQ50A · Univer YR3050D

Совместимо с AirTAC HRQ10

Совместимый аналог — наш HRQ-10, Ø10 мм. Цена 5 180 ₽, поставка 3–5 недель.

Совместимо с AirTAC HRQ2

Совместимый аналог — наш HRQ-2, Ø2 мм. Цена 12 320 ₽, поставка 3–5 недель.

Совместимо с AirTAC HRQ20

Совместимый аналог — наш HRQ-20, Ø20 мм. Цена 6 890 ₽, поставка 3–5 недель.

Совместимо с AirTAC HRQ3

Совместимый аналог — наш HRQ-3, Ø3 мм. Цена 11 560 ₽, поставка 3–5 недель.

Совместимо с AirTAC HRQ30

Совместимый аналог — наш HRQ-30, Ø30 мм. Цена 8 670 ₽, поставка 3–5 недель.

Совместимо с AirTAC HRQ50

Совместимый аналог — наш HRQ-50, Ø50 мм. Цена 12 700 ₽, поставка 3–5 недель.

У POVOROTNYY-HRQ: полное совпадение, включая исполнение, — 9, совпадение по размеру (исполнение сверяется) — 0. Нет вашего номера POVOROTNYY-HRQ? Пришлите его на подбор.

Совместимый аналог для:

Каким импортным обозначениям соответствует POVOROTNYY-HRQ?

POVOROTNYY-HRQ: 18 импортных обозначений в 3 семействах (AirTAC, WAALPC, Univer). Примеры соответствий: AirTAC HRQ2 → HRQ-2 (12 320 ₽); AirTAC HRQ3 → HRQ-3 (11 560 ₽); WAALPC HRQ-A-10 → HRQ-A-10 (8 460 ₽); WAALPC HRQ-A-20 → HRQ-A-20 (10 800 ₽); Univer YR3020D → HRQ-A-20 (10 800 ₽); Univer YR3030D → HRQ-A-30 (12 590 ₽).

AirTAC POVOROTNYY-HRQ 11 обозначений
WAALPC POVOROTNYY-HRQ 4 обозначения
Univer POVOROTNYY-HRQ 3 обозначения

Какие страницы артикулов есть у серии POVOROTNYY-HRQ?

HRQ-A-50 HRQ-A-10 HRQ-A-20 HRQ-A-30 HRQ-A-50

Артикулы серии: 1

HRQ-A-50

Что покупают вместе с HRQ?

HRQ: 11 исполнений от 5 180 ₽, размеры: 2, 3, 7, 10, 20, 30, 50. Ряд цен серии: от 5 180 ₽ (HRQ-10) до 18 080 ₽ (HRQ-A-50). Цена по типоразмерам: 10 — от 5 180 ₽; 20 — от 6 890 ₽; 30 — от 8 670 ₽; 3 — от 11 560 ₽; 7 — от 11 560 ₽; 2 — от 12 320 ₽; 50 — от 12 700 ₽.

Фитинги Пневмотрубки Пневмоцилиндры

Разделы подобраны для серии HRQ.

Какие коды конкурентов закрывает серия HRQ?

В таблице — 14 пар «чужой код → наш артикул» по брендам AirTAC, Univer. Каждая пара проверена по каталогу производителя, цена взята из реестра на сегодня. Нужного кода нет в таблице — введите его в поле «Ваш код изделия» выше, подберём совместимый аналог и посчитаем цену.

Бренд	Код изделия	Наш артикул	Цена от
AirTAC	HRQ10	HRQ-10	5 180 ₽
AirTAC	HRQ10A	HRQ-A-10	8 460 ₽
AirTAC	HRQ2	HRQ-2	12 320 ₽
AirTAC	HRQ20	HRQ-20	6 890 ₽
AirTAC	HRQ20A	HRQ-A-20	10 800 ₽
AirTAC	HRQ3	HRQ-3	11 560 ₽
AirTAC	HRQ30	HRQ-30	8 670 ₽
AirTAC	HRQ30A	HRQ-A-30	12 590 ₽
AirTAC	HRQ50	HRQ-50	12 700 ₽
AirTAC	HRQ50A	HRQ-A-50	18 080 ₽
AirTAC	HRQ7	HRQ-7	11 560 ₽
Univer	YR3020D	HRQ-A-20	10 800 ₽
Univer	YR3030D	HRQ-A-30	12 590 ₽
Univer	YR3050D	HRQ-A-50	18 080 ₽

Автор: команда CORNETA.TECH.

Сколько стоят исполнения HRQ?

В каталоге 11 исполнений HRQ с ценой: от 5 180 ₽ (HRQ-10) до 18 080 ₽ (HRQ-A-50). По ряду: HRQ-10 — 5 180 ₽, HRQ-20 — 6 890 ₽, HRQ-A-10 — 8 460 ₽, HRQ-30 — 8 670 ₽, HRQ-A-20 — 10 800 ₽, HRQ-3 — 11 560 ₽, HRQ-7 — 11 560 ₽, HRQ-2 — 12 320 ₽.

Какие типоразмеры есть у HRQ?

У HRQ 7 типоразмеров: 2, 3, 7, 10, 20, 30, 50. По размерам: типоразмер 2 — 1 исполнение, от 12 320 ₽; типоразмер 3 — 1 исполнение, от 11 560 ₽; типоразмер 7 — 1 исполнение, от 11 560 ₽; типоразмер 10 — 2 исполнения, от 5 180 ₽; типоразмер 20 — 2 исполнения, от 6 890 ₽; типоразмер 30 — 2 исполнения, от 8 670 ₽; типоразмер 50 — 2 исполнения, от 12 700 ₽.

Каким импортным артикулам соответствуют исполнения HRQ?

Совместимый аналог по артикулу: AirTAC HRQ10 → HRQ-10; AirTAC HRQ10A → HRQ-A-10; AirTAC HRQ20 → HRQ-20; AirTAC HRQ20A → HRQ-A-20; AirTAC HRQ30A → HRQ-A-30; AirTAC HRQ50A → HRQ-A-50; Univer YR3020D → HRQ-A-20; Univer YR3030D → HRQ-A-30; Univer YR3050D → HRQ-A-50; AirTAC HRQ30 → HRQ-30. Полная таблица соответствий — выше на странице. Совместимый аналог подбирается по типоразмеру и присоединению, поэтому перед заказом сверьте их с исходной позицией.

Какие характеристики у серии HRQ?

Тип: Поворотный стол HRQ; Материал: Алюминиевый сплав; Рабочая среда: Сжатый воздух (фильтрованный); Рабочее давление: до 0,8 МПа по каталогу завода; Рабочая температура: −20…+80 °C.

Какие особенности у серии HRQ?

Серия HRQ — поворотный индексный стол, совместимый аналог AirTAC HRQ. Привод — двойная рейка с шестернёй, платформа на радиальном шарикоподшипнике поворачивается в диапазоне 0–190° с повторяемостью 0,2°. От поворотного стола MSQ отличается более широким диапазоном температур: -20…+70 °C против +5…+60 °C. Типоразмеры 2–50, давление до 0,8 МПа по каталогу завода (у типоразмера 2 — от 0,25, у 3 и 7 — от 0,2 МПа), корпус алюминиевый, уплотнения NBR, магнит встроен.
