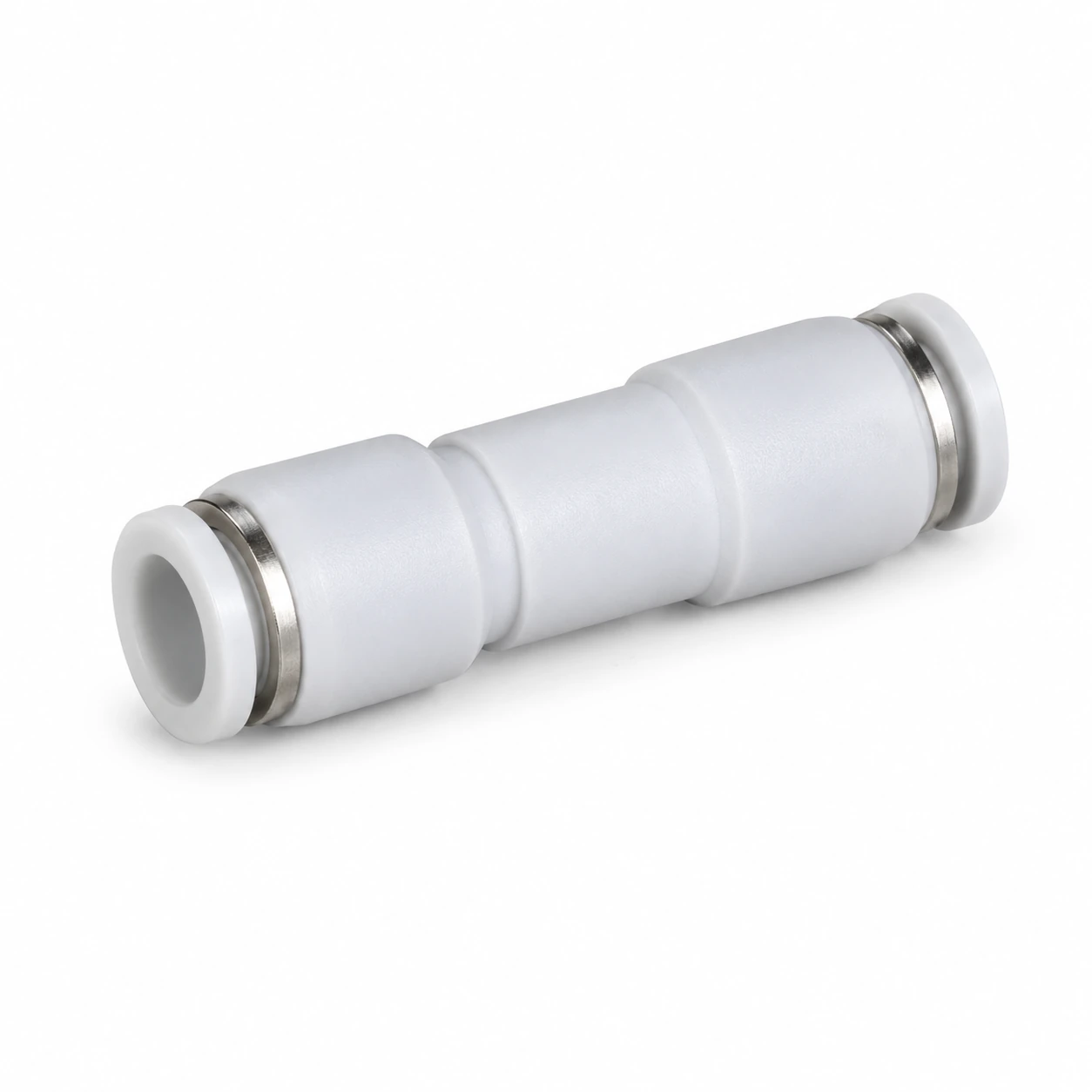

Обратный клапан цанговый прямой, трубка × трубка AKH

Под какие диаметры трубки есть исполнения серии AKH?

Ряд закрывает наружные диаметры трубки 4 мм, 6 мм, 8 мм, 10 мм, 12 мм — всего 5 исполнений. Диаметр берут по наружному размеру трубки, а не по внутреннему: цанга держит за наружную поверхность, и трубка с тем же внутренним каналом, но другой стенкой, в тот же штуцер не сядет. Диаметр трубки стоит в обозначении исполнения первым числом; присоединение к оборудованию смотрят в характеристиках выбранного исполнения.

Популярные типоразмеры: AKH06, AKH04, AKH08, AKH10, AKH12.

Какой артикул и какая цена у каждого диаметра обратного клапана AKH?

Число в артикуле — наружный диаметр трубки в миллиметрах: AKH04 — трубка Ø4 мм, 170 ₽; AKH06 — трубка Ø6 мм, 170 ₽; AKH08 — трубка Ø8 мм, 170 ₽; AKH10 — трубка Ø10 мм, 300 ₽; AKH12 — трубка Ø12 мм, 340 ₽. Клапан пропускает воздух только в одну сторону и ставится в разрыв пневмолинии стрелкой по потоку, поэтому диаметр берут по наружному размеру трубки, которую вставляют в цангу с обеих сторон. Цены взяты из реестра и обновляются вместе с ним. Обратный клапан ставят перед потребителем, если участок линии после него должен удерживать давление при падении давления в магистрали: например, чтобы привод не сдвинулся сразу после отключения подачи. Если нужен пропуск воздуха в обе стороны, обратный клапан не подходит — берите тройник или переходник.

Как расшифровать артикул AKH?

Формат: AKH{диаметр трубки}

• AKH — серия
• Диаметр трубки: 04 / 06 / 08 / 10 / 12

Пример: AKH04
