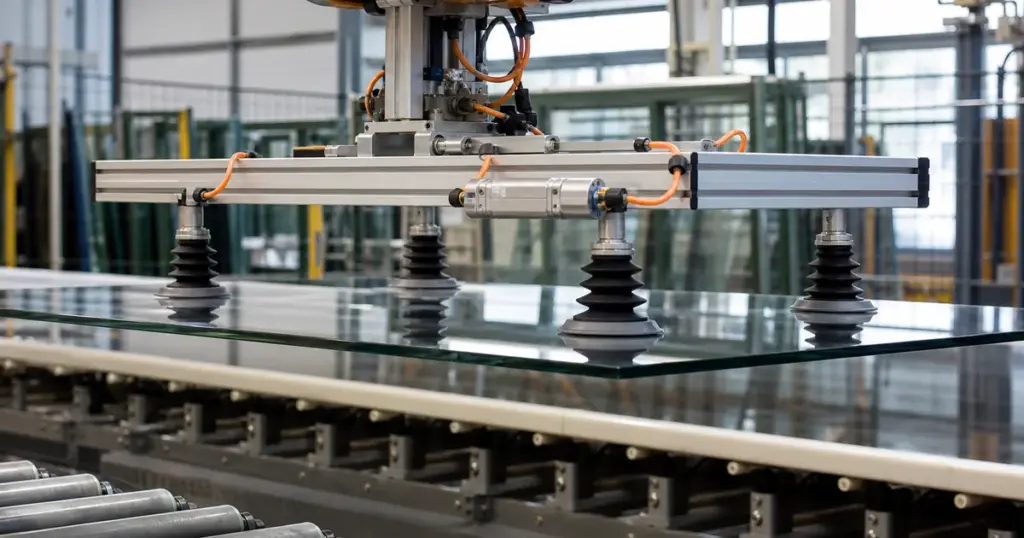

Вакуумная присоска держит деталь разностью давлений: снаружи атмосфера давит на присоску сильнее, чем разрежённый воздух под ней. Усилие удержания считают не «на глаз», а по формуле — допустимая нагрузка равна глубине вакуума, умноженной на эффективную площадь присоски и число присосок, делённой на коэффициент запаса: F = ΔP · A · n / S. Запас S берут ×2 при горизонтальном подъёме и ×4, когда деталь висит на вертикальной стенке и держится трением. В каталоге CORNETA со склада — средства создания вакуума: эжекторы ZH (830–970 ₽) и компактные ZU (от 310 ₽), оба выдают до −88…−90 кПа. Сами присоски под задачу мы подбираем по проекту, не обещая конкретную чашку «со склада». Ниже — формула, расчёт на реальном листе до числа и правила подбора.
Что держит деталь: физика вакуумного удержания
Присоска не «присасывается» в бытовом смысле — она отделяет часть воздуха от атмосферы и откачивает его эжектором. Под присоской давление падает, а снаружи по-прежнему стоит атмосферное ≈ 101 кПа. Возникает перепад ΔP, и атмосфера прижимает деталь к присоске с силой, равной перепаду, умноженному на площадь. Чем глубже вакуум и чем больше площадь — тем сильнее удержание. Максимум теоретически возможного перепада — те самые 101 кПа полного вакуума, но на практике эжекторы дают −60…−92 кПа, и с этим запасом и считают.
- F
- допустимая удерживаемая нагрузка (вес детали), Н
- ΔP
- рабочее разрежение — глубина вакуума, Па (−60 кПа = 60 000 Па)
- A
- эффективная площадь одной присоски, м²
- n
- число присосок, реально прижатых к детали
- S
- коэффициент запаса — 2 (горизонтальный подъём) … 4 (вертикальная стенка, сдвиг трением)
Формула записана относительно допустимой нагрузки: справа — что присоски способны удержать, слева должно оказаться меньше, то есть вес детали m·g. Отсюда обратная задача подбора: зная массу детали, находят требуемую суммарную площадь A·n ≥ m·g·S / ΔP и раскладывают её на несколько присосок разумного диаметра. Одна большая присоска почти никогда не решение: две-четыре средних держат лист стабильнее и не дают ему проворачиваться и складываться.
Расчёт усилия удержания на реальной детали
Возьмём типовую задачу: манипулятор берёт вакуумом полированный лист нержавеющей стали 600 × 400 × 2 мм. Плотность стали 7850 кг/м³, объём 0,6 × 0,4 × 0,002 = 0,00048 м³, масса ≈ 3,8 кг. Рабочее разрежение примем −60 кПа = 60 000 Па — это с запасом достижимо для эжекторов ZH/ZU (у них до −88…−90 кПа). Считаем по шагам.
Шаг 1. Сила от одной присоски. Возьмём чашку ∅30 мм. Площадь A = π·d²/4 = 3,1416 × 0,03² / 4 = 7,07 × 10⁻⁴ м² (7,07 см²). Сила прижима: ΔP·A = 60 000 × 7,07 × 10⁻⁴ = 42,4 Н на присоску.
Шаг 2. Горизонтальный подъём (перпендикулярный отрыв). Лист лежит плашмя, присоски сверху, манипулятор поднимает его вертикально. Нагрузка тянет присоску прямо на отрыв, и её держит весь перепад давления. Коэффициент запаса S = 2. Требуемая суммарная удерживающая сила: m·g·S = 3,8 × 9,81 × 2 = 74,6 Н. Число присосок: n ≥ 74,6 / 42,4 = 1,8 — теоретически хватило бы двух, но для устойчивости листа берём 4 присоски ∅30 по углам. Фактический запас тогда 4 × 42,4 / (3,8 × 9,81) = 169,6 / 37,3 = ×4,5.
Шаг 3. Вертикальная стенка (сдвиг трением) — тот же лист, но на ребре. Если тот же лист берут за вертикальную поверхность (деталь стоит вертикально), вес действует уже не на отрыв, а вдоль присоски — на сдвиг. Здесь деталь держит не весь перепад давления, а только сила трения между резиной присоски и поверхностью: Fсдвиг = μ · ΔP · A. Для резины по сухой гладкой стали μ ≈ 0,5. Запас в этом режиме поднимают до S = 4. Удерживающая сдвиговая сила одной присоски ∅30: μ·ΔP·A = 0,5 × 42,4 = 21,2 Н. Требуемое число: n ≥ m·g·S / (μ·ΔP·A) = 3,8 × 9,81 × 4 / 21,2 = 149,1 / 21,2 = 7,0 → берём 8 присосок.
Вывод из расчёта: ориентация детали меняет требование к присоскам сильнее, чем масса. При отрыве работает полный перепад давления, при сдвиге — только его доля через коэффициент трения. Поэтому вертикальные и наклонные захваты проектируют с двойным запасом, ставят присоски с высоким трением (нитрил, антискольз) и никогда не считают такой захват «впритык».
Что влияет на усилие удержания
Глубина вакуума ΔP
Прямо пропорционально. −60 кПа против −30 кПа — вдвое больше силы. Эжектор задаёт потолок: ZH/ZU до −88…−90 кПа.
Площадь присоски A
Растёт как квадрат диаметра: ∅50 держит в 2,8 раза больше, чем ∅30. Эффективная площадь на 10–15 % меньше геометрической из-за уплотнительной кромки.
Ориентация и трение μ
Отрыв держит весь ΔP·A, сдвиг — только μ·ΔP·A. Резина по стали μ ≈ 0,5; масло, влага, пыль роняют μ в разы.
Число присосок n и запас S
Минимум 2, для листов 4–8 по площади. Запас ×2 горизонт, ×4 сдвиг и рывки. Без запаса деталь срывается при разгоне.
Отдельно про герметичность и материал детали. Формула считает силу для идеального прилегания. Пористый материал (дерево, картон, необработанный бетон, гофрокартон) пропускает воздух, эжектор не удерживает разрежение, и присоска «не берёт». Для таких поверхностей нужен вакуумный насос большого расхода или присоска с пенным уплотнителем — обычный эжектор рассчитан на гладкие непроницаемые детали: металл, стекло, окрашенные и полированные панели, плёнку, пластик.
Таблица подбора диаметра присоски
Ориентир по силе одной присоски при рабочем разрежении −60 кПа. Значения теоретические, по эффективной площади закладывайте −10…−15 %; максимальная масса дана с уже учтённым запасом (×2 горизонт, ×4 сдвиг) на одну присоску.
| ∅ присоски, мм | Площадь, см² | Сила при −60 кПа, Н | Масса, горизонт. ×2, кг | Масса, сдвиг ×4 (μ=0,5), кг |
|---|---|---|---|---|
| 15 | 1,77 | 10,6 | 0,54 | 0,13 |
| 20 | 3,14 | 18,8 | 0,96 | 0,24 |
| 30 | 7,07 | 42,4 | 2,16 | 0,54 |
| 40 | 12,57 | 75,4 | 3,84 | 0,96 |
| 50 | 19,63 | 117,8 | 6,00 | 1,50 |
| 63 | 31,17 | 187,0 | 9,53 | 2,38 |
Как читать таблицу: колонка «горизонт. ×2» — сколько килограммов удержит одна присоска при подъёме плашмя с запасом ×2; «сдвиг ×4» — то же на вертикальной стенке (трение μ=0,5, запас ×4). Разница в 4 раза между колонками — это цена ориентации. Требуемую массу делят на значение из нужной колонки и получают число присосок; всегда округляют вверх и берут диаметр «с запасом, следующий больший», как и в расчёте усилия пневмоцилиндра. Перевести разрежение между кПа, бар и мм рт. ст., а силу между Н и кгс удобно в конвертере единиц.
Как создаётся вакуум: эжекторы ZH и ZU со склада
Сама присоска — пассивная деталь: разрежение под ней создаёт вакуумный эжектор (сопло Вентури). Сжатый воздух 4–6 бар проходит через сужающееся сопло, разгоняется и создаёт разрежение в боковом канале, к которому подключена присоска. Ни подвижных частей, ни электропитания — быстро, надёжно, дёшево. В каталоге CORNETA со склада два формата эжекторов:
| Серия | Формат | Разрежение | Цена | Когда берут |
|---|---|---|---|---|
| ZH | Корпусной, под монтаж на кронштейн | до −90 кПа | 830–970 ₽ | Стационарный узел, несколько присосок, вход под фильтр и реле |
| ZU | Компактный проточный, в разрыв линии | до −88 кПа | 310–340 ₽ | Ставится вплотную к присоске, минимум объёма и времени отклика |
Правило: чем ближе эжектор к присоске, тем быстрее набирается вакуум и меньше расход. Компактный ZU ставят прямо у чашки — под быстрый такт; корпусной ZH монтируют на раму захвата, когда присосок несколько и нужен вход под фильтр и вакуумное реле. Расход эжектора обязательно учитывают в балансе компрессора — прикинуть можно в калькуляторе расхода воздуха. Перед эжектором в вакуумную линию ставят вакуумный фильтр ZFC (от 210 ₽) — он ловит пыль и стружку до сопла, без него эжектор засоряется за часы работы на пыльном производстве.
Про присоски честно: подбираем по проекту
Здесь важна прозрачность, которую в CORNETA держим правилом. Вакуумный раздел каталога открыт — но ассортимент самих присосок (чашек) пока не заведён со склада. Со склада в Москве у нас средства создания и обслуживания вакуума: эжекторы ZH и ZU, вакуумные фильтры ZFC. Конкретную присоску под вашу деталь — по форме, диаметру, материалу и высоте — мы подбираем по проекту, а не отгружаем «первую попавшуюся чашку со склада». Обещать присоску наличием, которого нет, — не наш метод.
Что это значит на практике: вы присылаете деталь и условия (материал поверхности, масса, ориентация, такт), инженер CORNETA считает усилие удержания по формуле выше, определяет число и диаметр присосок и подбирает эжектор ZH/ZU со склада под этот расчёт. Присоски заказываются под проект отдельной позицией со сроком отгрузки. Подробный разбор всей вакуумной группы — в статье о вакуумной технике в пневматике; когда деталь удобнее брать не вакуумом, а губками, смотрите расчёт пневматического захвата.
-
1
Деталь: масса и габарит
Масса в кг и размеры детали — задают требуемую суммарную силу удержания и число точек захвата по площади.
-
2
Материал и состояние поверхности
Гладкая непроницаемая (металл, стекло, пластик) или пористая/масляная — определяет тип присоски, материал кромки и достижимый вакуум.
-
3
Ориентация захвата
Горизонтальный подъём (отрыв, запас ×2) или вертикальная/наклонная стенка (сдвиг трением, запас ×4). Меняет число присосок в разы.
-
4
Такт и ускорения
Скорость цикла и разгон манипулятора: быстрый такт требует компактного эжектора у присоски и большего коэффициента запаса.
-
5
Питание и обвязка
Давление и расход сжатого воздуха, место под эжектор ZH/ZU, вакуумный фильтр ZFC, реле контроля и клапан продувки для сброса детали.
Типичные ошибки при расчёте присоски
Считали по отрыву, а захват вертикальный. Взяли силу ΔP·A и обрадовались, а деталь висит на вертикальной стенке и держится трением μ·ΔP·A — реально вдвое-втрое меньше. Для сдвига считают через коэффициент трения и запас ×4.
Одна большая присоска вместо нескольких. Лист на одной присоске проворачивается и складывается, при перекосе теряет герметичность и падает. Минимум 2 присоски, для листов 4–8 по площади.
Взяли площадь «впритык». Посчитали по геометрической площади без запаса и без поправки на уплотнительную кромку. Эффективная площадь на 10–15 % меньше, а запас ×2…×4 обязателен — берут следующий больший диаметр.
Забыли про подсосы и такт. На реальной детали всегда есть микроподсосы, а сильфонной присоске нужно время набрать вакуум. Заложили −90 кПа паспорта эжектора как рабочие — а в цикле держится −60. Считают по консервативному рабочему разрежению.
Пористый материал под эжектор. Дерево, картон, бетон пропускают воздух — эжектор не удерживает вакуум. Под них нужен вакуумный насос большого расхода или присоска с пенным уплотнителем, а не расчёт по гладкой поверхности.
Часто задаваемые вопросы
Как рассчитать усилие удержания вакуумной присоски
По формуле F = ΔP·A·n / S, где ΔP — рабочее разрежение в Па (−60 кПа = 60 000 Па), A — эффективная площадь одной присоски в м², n — число присосок, S — коэффициент запаса (2 при горизонтальном подъёме, 4 при удержании на вертикальной стенке трением). F — допустимая нагрузка, она должна превышать вес детали m·g. Для присоски ∅30 мм (A = 7,07·10⁻⁴ м²) при −60 кПа одна чашка даёт ΔP·A = 42,4 Н; чтобы удержать лист 3,8 кг плашмя с запасом ×2, нужно 4 такие присоски.
Какой коэффициент запаса брать для вакуумного захвата
При горизонтальном подъёме, когда деталь тянет присоску прямо на отрыв и её держит весь перепад давления, берут S = 2. При удержании детали на вертикальной или наклонной поверхности, где вес действует на сдвиг и деталь держится только трением, берут S = 4. Для быстрых манипуляторов с рывками и большими ускорениями запас смещают ближе к верхней границе. Экономить на запасе нельзя: деталь срывается именно в момент резкого разгона или торможения.
Почему вертикальный захват опаснее горизонтального
При горизонтальном подъёме нагрузка отрывает присоску от детали, и ей противостоит вся сила ΔP·A. При захвате за вертикальную стенку вес действует вдоль поверхности — на сдвиг, и деталь удерживает уже не весь перепад давления, а только сила трения μ·ΔP·A между резиной присоски и поверхностью. Для резины по стали μ ≈ 0,5, то есть удерживающая способность падает вдвое, а масло или влага снижают её ещё сильнее. Поэтому на вертикальной стенке присосок нужно в 2–4 раза больше и берут запас ×4.
Как влияет глубина вакуума на силу удержания
Прямо пропорционально: сила равна перепаду давления, умноженному на площадь. Разрежение −60 кПа даёт вдвое больше силы, чем −30 кПа, при той же присоске. Потолок задаёт эжектор — серии ZH и ZU WAALPC выдают до −88…−90 кПа. Но в расчёт закладывают не паспортный максимум, а рабочее разрежение с учётом микроподсосов на реальной детали — обычно −60 кПа, чтобы захват держал стабильно, а не на пределе.
Есть ли вакуумные присоски в каталоге CORNETA
Вакуумный раздел открыт, но ассортимент самих присосок (чашек) пока не заведён со склада. Со склада в Москве — средства создания вакуума: эжекторы ZH (830–970 ₽) и компактные ZU (от 310 ₽), а также вакуумные фильтры ZFC (от 210 ₽). Конкретную присоску под деталь — по форме, диаметру, материалу и высоте — мы подбираем по проекту и заказываем отдельной позицией, а не обещаем наличием, которого нет.
Сколько присосок ставить на лист
Минимум две — одна присоска проворачивает и роняет лист при перекосе. Для листовых материалов ставят 4–8 присосок, равномерно распределённых по площади, чтобы лист не прогибался и не складывался. Число получают из расчёта: требуемую массу делят на удерживающую способность одной присоски нужного диаметра (по таблице подбора) с учётом ориентации и запаса, затем округляют вверх и добавляют пару точек на стабильность.
