Синхронизация двух пневмоцилиндров: как заставить параллельные приводы работать одинаково

Когда в одной оснастке стоят два одинаковых пневмоцилиндра — на зажиме стеклопакета, прессе для штамповки, подъёмнике поддона — наладчик каждый раз сталкивается с одной и той же проблемой: цилиндры идут с разной скоростью. Один доходит до упора за 0,3 с, другой — за 0,5 с. Перекос на 200 мм по штоку, заготовка падает или зажимается криво, мехобработка идёт в брак. Причём оба цилиндра одного типоразмера, у обоих новые манжеты, одинаковые трубки и дроссели. Для группы из 2-3 синхронно работающих цилиндров критичны три параметра: одинаковая пропускная способность Kv внутренних каналов, идентичный тип демпфирования (P, PPV, PPV-A) и совпадающее минимальное давление страгивания Δp_min. Поэтому для синхронной группы берут цилиндры одной серии, типоразмера и исполнения демпфирования, например WAALPC DSBC по ISO 15552: конструкция каналов и уплотнений у них одинаковая, а остаточный разброс трения между экземплярами выравнивают дросселями по месту. В этой статье инженер пневмоавтоматики Вадим Ибрагимов разбирает пять рабочих способов синхронизации двух параллельно работающих пневмоприводов — от простой механической связи балкой до следящей системы с пропорциональным клапаном и датчиками положения. Для каждого способа указана достижимая точность синхронизации, ориентировочная стоимость и сценарии применения. После прочтения вы сможете подобрать решение под конкретную задачу — от грубой зажимной операции до прецизионной сборки.

Какие есть 5 способов синхронизации пневмоцилиндров?

Сразу о главном: добиться идеальной (точность ≤1 мм) синхронизации двух чисто пневматических цилиндров без обратной связи — невозможно. Сжимаемость воздуха, разница в трении уплотнений, неравные нагрузки на штоки приводят к рассинхрону минимум 5-15 мм даже при «зеркальной» подаче. Поэтому выбор способа всегда привязан к допустимой точности задачи.

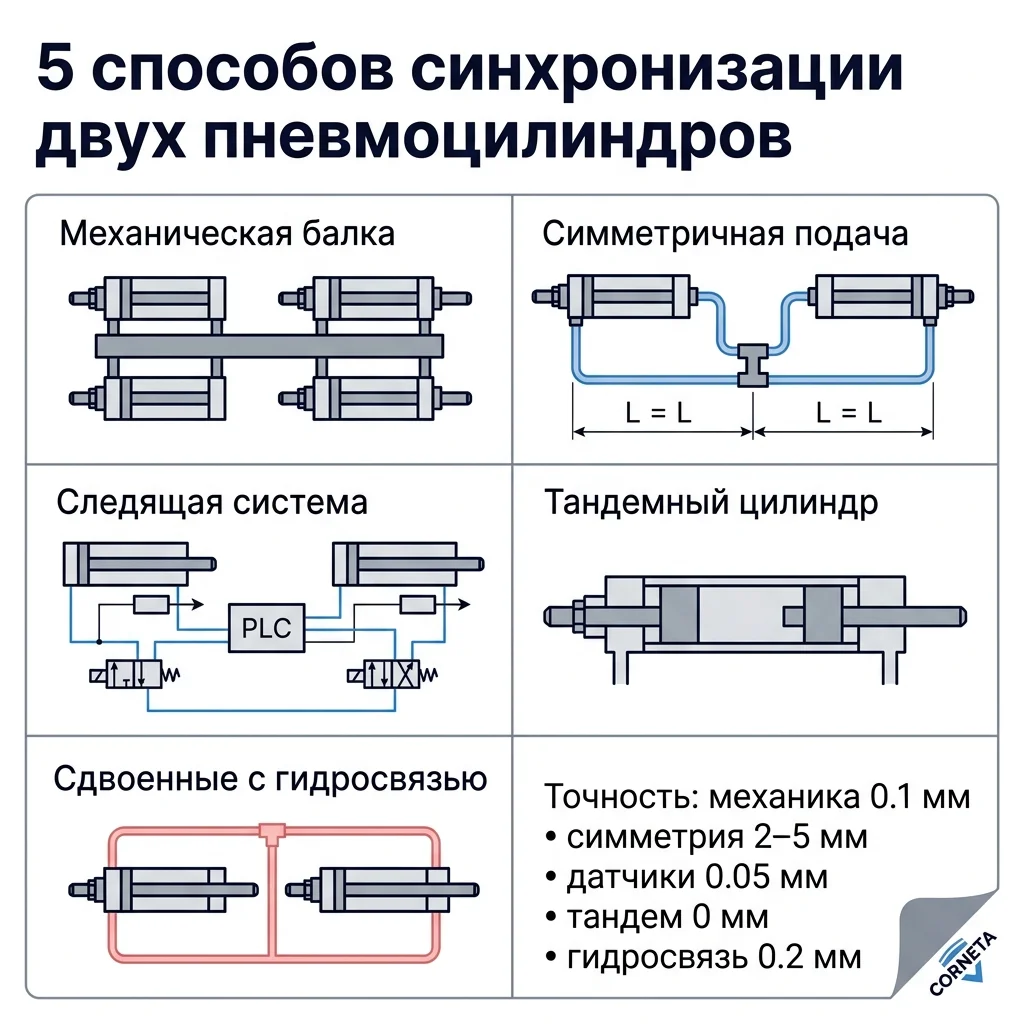

Пять рабочих подходов в порядке роста сложности и стоимости: (1) механическая связь штоков через поперечную балку, рейку или общий жёсткий ход (штоки соединяют с балкой через плавающее соединение JAHL, чтобы не заклинить) — самый простой и надёжный, точность 0 мм по построению, годится для зажимов и подъёмников; (2) симметричная T-образная разводка с одинаковыми дросселями (например, SL) с обеих сторон от распределителя (например, 4V) — точность ±5-10 мм при ходе 200-300 мм, дешёво, для грубых операций; (3) следящая система с датчиками положения и пропорциональным клапаном — точность ±0,5-1 мм при любом ходе, дорого, для прецизионной сборки; (4) тандемный цилиндр (два поршня на одном штоке) — синхрон по построению, удвоенное усилие при том же диаметре, для прессов; (5) сдвоенные цилиндры с гидравлическим возвратом — высокая точность ±2 мм через несжимаемую гидравлическую связь, средняя стоимость.

Способ 1: как работает механическая связь через балку или рейку?

Самое надёжное и недорогое решение для большинства задач. Два цилиндра монтируются параллельно на расстоянии 400-1500 мм, их штоки соединяются жёсткой поперечной балкой из квадратного профиля 60×60 мм или швеллера №10. Когда подаём воздух — оба штока двигаются как одно целое, потому что им просто некуда деться: балка не даёт одному опередить другой. По построению точность ноль миллиметров — балка движется параллельно своей исходной плоскости.

Применение: подъёмники паллет, столы прессов, балочные зажимы, ножницы для металла. Главное ограничение — балка должна быть достаточно жёсткой, чтобы не изгибаться от неравных усилий. Расчёт по формуле максимального прогиба δ = F × L³ / (48 × E × J), где F — разница усилий цилиндров, L — расстояние между штоками, E — модуль упругости стали 2,1·10⁵ МПа, J — момент инерции сечения. Для разности усилий 200 Н на балке 800 мм при профиле 60×60×5 (J ≈ 56 см⁴) прогиб по формуле — около 0,02 мм — пренебрежимо. При тонкой балке 40×40×3 (J в разы меньше) прогиб заметно больше — на чувствительных операциях уже недопустимо, здесь нужен профиль с запасом.

Вариант с зубчатой рейкой и шестернёй применяется, когда штоки далеко друг от друга (более 1,5 м) и нужна точная синхронизация без громоздкой балки. Рейка крепится к одному штоку, ходит через корпус, шестерня в середине, вторая рейка на втором цилиндре. Это «механическая шина» — реечно-шестерёнчатая синхронизация (механическая синхронизация рейкой и шестернёй). Стоит дороже балки, но позволяет сохранить открытое пространство между цилиндрами для оснастки.

Способ 2: как работает симметричная подача воздуха?

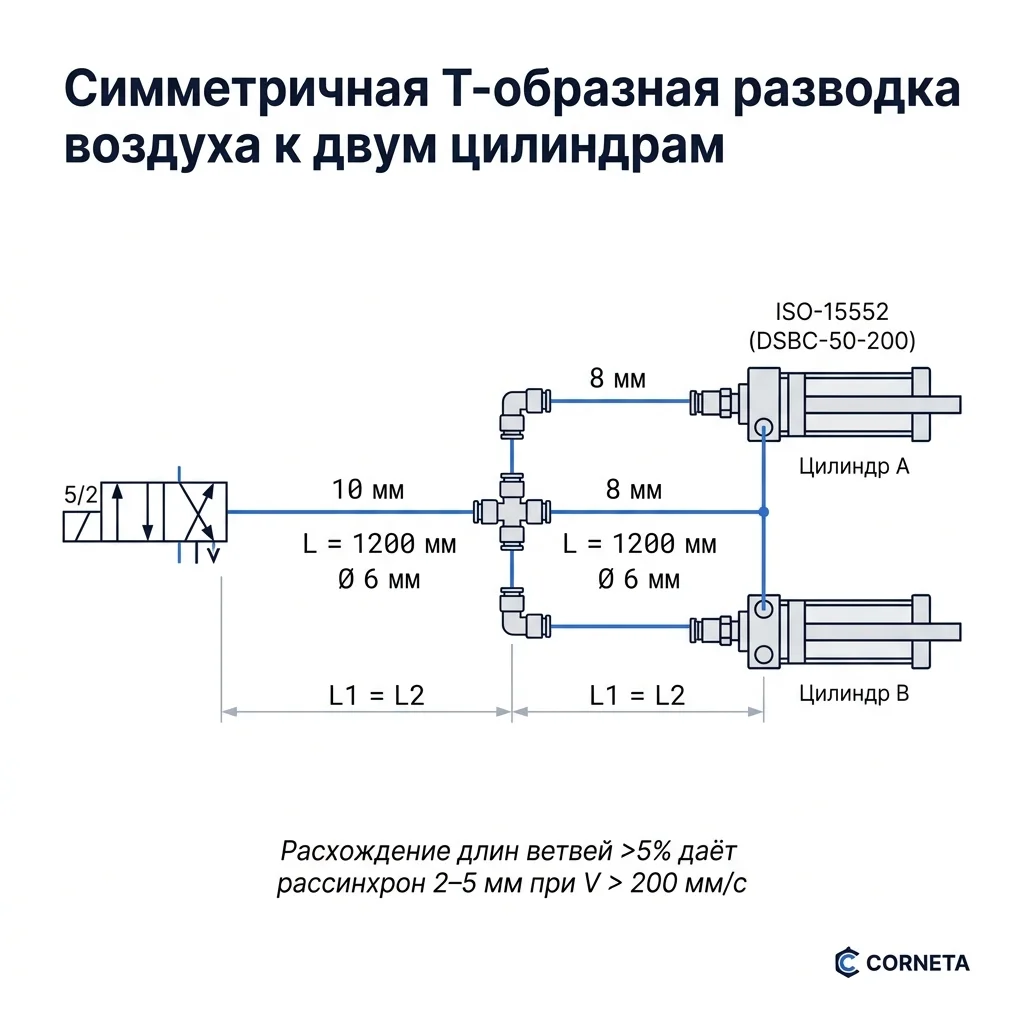

Когда механическая связь невозможна (например, цилиндры стоят под углом или в разных плоскостях), применяют симметричную пневмоподачу. Оба цилиндра управляются одним распределителем 5/2 через идентичные ветки: одинаковая длина и диаметр трубки от тройника до цилиндра, одинаковые цанговые фитинги, одинаковые дроссели с обратным клапаном на выхлопе. Цель — выровнять гидравлическое сопротивление обеих веток, чтобы воздух прибывал и уходил с одинаковой скоростью.

Точность достигается ±5-15 мм при ходе 200-300 мм. Этого хватает для зажимов мягких деталей, обрезиненных захватов, не критичных операций. Чтобы попасть в эту точность, обязательно: (1) трубки одного производителя из одной партии, разница в длине ≤5 %; (2) дроссели на выхлопе тщательно отрегулированы по одинаковому числу оборотов от полностью закрытого; (3) клапан — с центральным узлом, чтобы оба выхода в одну камеру; (4) фитинги одного артикула — даже разница «прямой PC» vs «угловой PV» даёт +20 % сопротивления и рассинхрон. Подробнее про подбор фитингов — в каталоге цанговые пневмофитинги.

Главный враг симметричной подачи — разная нагрузка на цилиндры. Если один шток несёт 50 кгс, а второй 30 кгс — слабонагруженный пойдёт быстрее. Лечится подкручиванием дросселя на «лёгком» цилиндре до выравнивания. Но при динамической нагрузке (масса груза меняется в цикле) этот способ не работает — нужна следящая система.

Отдельно про подбор самих цилиндров для синхронной пары. Берите цилиндры одной серии, типоразмера и исполнения демпфирования (например, WAALPC DSBC по ISO 15552 с PPV-A): у них одинаковая конструкция каналов и уплотнений. Это важно для группы синхронных цилиндров — симметричная подача снаружи не поможет, если внутренние сопротивления и пороги страгивания у пары заметно различаются; остаточный разброс выравнивают дросселями. Совместимы с европейскими сериями цилиндров ISO 15552 по присоединительным размерам — фланцам MF1/MF2, лапам LB, цапфам, резьбе штока, поэтому DSBC подходит для подбора аналога парного или тройного блока импортных цилиндров в действующей машине без переделки рамы. Если берётся пара под синхрон — обязательно из одной производственной партии: разница между партиями в трении уплотнений и в обработке внутреннего канала добавляет рассинхрон 2–4 мм даже при идеальной разводке.

Способ 3: как работает следящая система с датчиками?

Это инженерное решение для прецизионных задач: точность ±0,5-1 мм при ходе до 1500 мм. На каждом цилиндре устанавливается датчик линейного положения — потенциометрический, магнитострикционный или индуктивный энкодер. Сигнал идёт в контроллер (ПЛК или специализированный контроллер движения), который сравнивает положения двух цилиндров в реальном времени и корректирует подачу воздуха через пропорциональный клапан.

Алгоритм работы простой по сути: если цилиндр A опережает B на 2 мм, контроллер слегка прикрывает подачу к A или слегка добавляет к B. Делает это с частотой 100-500 Гц. Получается замкнутый PID-контур. Реализуется на ПЛК Mitsubishi FX, Siemens S7-1200, Omron CP1E или на специализированных ШИМ-контроллерах для пневматики.

Комплект на пару цилиндров: 2× датчика положения, 1× пропорциональный клапан (или 2× обычных 5/2 + 2× быстродействующих с ШИМ-управлением), ПЛК, монтаж и наладка. Окупается там, где брак стоит сравнимых денег — прецизионная сборка, дозирование, лабораторное оборудование.

Способ 4: как работают тандемные цилиндры?

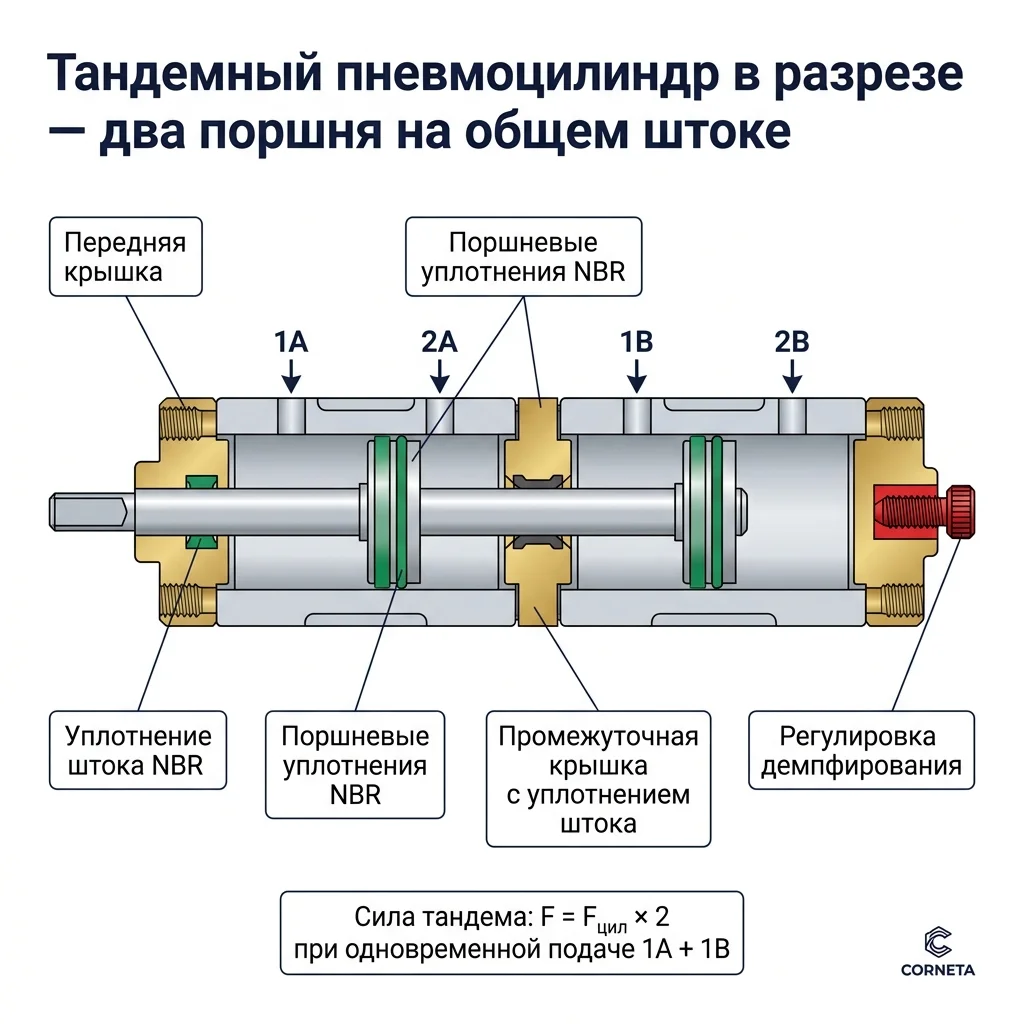

Тандемный пневмоцилиндр — это два поршня на одном общем штоке, размещённые в одном корпусе с общей крышкой между камерами. Воздух подаётся одновременно в обе камеры, оба поршня двигаются строго синхронно — потому что они физически на одном штоке. По построению рассинхрона нет вообще.

Преимущество: при том же диаметре поршня усилие удваивается — вторая камера добавляет к усилию одиночного цилиндра (например, стандартный DSBC-50 даёт 1180 Н при 6 бар) усилие второго поршня того же диаметра. Применение: прессы, штамповщики, ограниченные по габариту (нельзя поставить ⌀80 — ставим тандем ⌀50). Тандемные исполнения — не серийная позиция каталога, точное усилие и цену уточняйте у поставщика под вашу задачу; подробнее — в разделе специальные пневмоцилиндры WAALPC.

Ограничение: тандем — это один цилиндр с одной точкой крепления и одним штоком. Если задача требует двух разнесённых точек приложения усилия (например, поднять прямоугольный стол за два угла), тандем не подходит — нужны два отдельных цилиндра со способом 1 или 3. Тандем работает только когда обе силы приложены в одной точке (через один шток).

Способ 5: как работают сдвоенные цилиндры с гидросвязью?

Гибридное решение: два пневмоцилиндра, штоки которых соединены не только механически, но и через гидравлический контур. На каждом штоке закреплён небольшой гидроцилиндр (или просто гидравлическая камера), их полости соединены тонкой трубкой с маслом. Когда один шток уходит вперёд, его гидрокамера выталкивает масло, которое неминуемо приходит во второй гидроцилиндр и толкает его шток вперёд на тот же объём — а значит на то же расстояние.

Точность ±2-3 мм за счёт несжимаемости масла. Состав: 2× гидрокамеры, трубка медная или сталь высокого давления, отдельные точки заправки и контроля уровня масла. Не нуждается в датчиках, ПЛК и пропорциональных клапанах — это пассивная синхронизация.

Применение: подъёмники с двумя цилиндрами, ножничные платформы, симметричные манипуляторы. Главное ограничение — гидравлический контур должен быть полностью герметичным (любая утечка масла = потеря синхронизации) и без воздушных пузырей. На вибрирующих машинах требует регулярного обслуживания. На статичных установках работает годами без вмешательства.

Как подобрать группу синхронных цилиндров по списку позиций?

Распространённая ситуация на действующем производстве: на упаковочной линии установлены три импортных цилиндра одного типоразмера для синхронного зажима короба, один начал травить по штоку и не доходит до конечного положения. Снабжение получает заявку «найти аналог одному цилиндру» — и здесь начинается типовая ошибка. Поставить вместо одного отказавшего цилиндр другой серии или другого производителя нельзя: даже при формальном совпадении ISO 15552 по фланцам и ходу внутренний Kv каналов и тип демпфирования могут отличаться. Группа после такого аналога ломается — два «старых» цилиндра идут как раньше, новый опережает или отстаёт на 8–15 мм, зажим перекашивает, короб мнётся.

Правильное решение — заменять синхронную группу 2–5 цилиндров целиком, а не по одному. Все цилиндры в группе должны быть одного типоразмера, одного исполнения по демпфированию и из одной производственной партии. Это снимает разброс по Kv внутренних каналов, по трению уплотнений, по характеристикам демпфирования PPV-A — всем параметрам, которые не нормируются стандартом ISO 15552, но напрямую влияют на синхрон. Поэтому для синхронной группы WAALPC DSBC подбираем и отгружаем цилиндры по возможности из одной производственной партии; паспортной гарантии совпадения этих параметров завод не даёт — остаточный разброс выравнивают дросселями.

Срок подбора группы синхронных цилиндров в качестве аналога импортной — 1 рабочий день для типового списка. Инженер CORNETA.TECH принимает список артикулов оригинала с количеством, возвращает таблицу по 3 категориям аналога: (1) совместимый аналог с точным соответствием по ISO 15552 и типу демпфирования; (2) аналог с оговорками другого типоразмера с тем же усилием и ходом; (3) не наш профиль — рекомендация другого поставщика. Срок поставки указан в карточке с производства WAALPC. Это и есть инженерный консалтинг по подбору аналога импортной пневматики — техническое решение под действующую машину, а не разовая продажа коробки.

Как выбрать способ по требуемой точности?

Точность	Способ	Стоимость на пару (относительно)	Типовое применение
0 мм (механически)	Поперечная балка / общий шток	низкая	Подъёмники, столы прессов, балочные зажимы
±5-15 мм	Симметричная подача + одинаковые дроссели	низкая	Грубые зажимы мягких деталей
±2-3 мм	Сдвоенные с гидросвязью	высокая	Ножничные подъёмники, манипуляторы
0 мм (тандем)	Тандемный цилиндр (общий шток)	высокая	Прессы, штамповщики, ограниченный габарит
±0,5-1 мм	Следящая система + ПЛК + пропорциональный клапан	очень высокая	Прецизионная сборка, дозирование, лаборатория

Как выглядит пример зажима стеклопакета двумя цилиндрами?

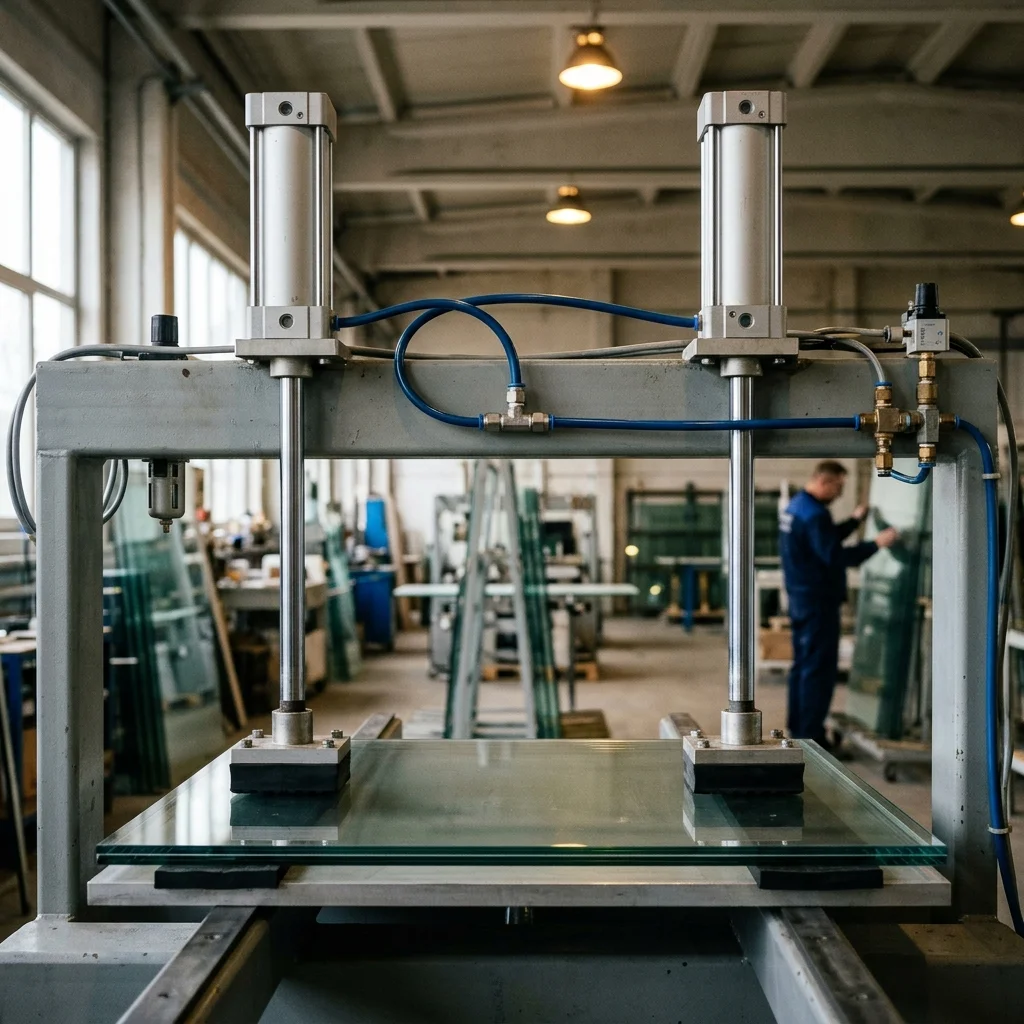

Задача из сборки стеклопакетов. Зажимная балка длиной 2400 мм должна прижать клеевую дистанционную рамку к стеклу с усилием 500 Н на каждый конец. Цилиндры — DSBC-50-100, два штука, расположены по краям балки на расстоянии 800 мм. Требуемая точность синхронизации — ±2 мм, иначе стекло перекашивается и склейка неравномерная.

Выбор способа: симметричная подача дала бы ±10 мм — мало; следящая система ±0,5 мм — избыточно и дорого; тандем не подходит по геометрии (две точки приложения, не одна). Решение — комбинация механической связи и симметричной подачи: между штоками ставится жёсткая балка 60×60×5 мм длиной 800 мм, её крепление к каждому штоку — через шаровой шарнир для компенсации перекосов. Точность по построению — менее 0,5 мм. Такой комплект (два цилиндра DSBC-50-100, балка с шарнирами и креплениями) заметно дешевле следящей системы.

Подбор цилиндров под такие задачи — в каталоге пневмоцилиндры ISO 15552 DSBC, расчёт усилия по диаметру и давлению — в калькуляторе расчёт усилия пневмоцилиндра.

Как выбрать способ синхронизации по алгоритму?

Простой пошаговый порядок принятия решения:

1. Допустима ли единая точка приложения усилия? Да → тандемный цилиндр. Нет → следующий шаг.
2. Можно ли соединить штоки жёстко? Расстояние до 1500 мм + жёсткая балка проходит по габаритам → способ 1 (механическая связь), точность 0 мм.
3. Требуется точность ±2 мм и можно установить гидрокамеры? Да → способ 5 (сдвоенные с гидросвязью).
4. Достаточно точности ±5-15 мм при статической нагрузке? Да → способ 2 (симметричная подача + одинаковые дроссели).
5. Требуется точность ±1 мм или нагрузка переменная в цикле? Да → способ 3 (следящая система с ПЛК).

Как Kv клапана связан с синхронизацией?

Часто рассинхрон вызван не способом, а слишком большим Kv клапана-распределителя при коротком ходе. Например, на цилиндры DSBC-32-50 с ходом 50 мм поставили клапан 4V310 (Kv ≈ 1,43 по пересчёту из сечения) — камера заполняется быстро, и разница в трении уплотнений двух цилиндров успевает дать заметный рассинхрон. С клапаном 4V210 (Kv ≈ 0,87) заполнение медленнее, разница в трении «размазывается» во времени и рассинхрон обычно меньше (порядок величин — по наладке, не расчёт). Это контринтуитивно — «маленький» клапан даёт лучшую точность, чем «большой».

Подробнее про подбор Kv в цепочке — в статье расчёт Kv/Cv пневмоконтура. Когда требуется и скорость, и синхрон — используйте следящую систему, она единственная решает обе задачи одновременно.

Как сделать, чтобы один цилиндр выдвигался и втягивался с разным давлением?

Частая задача рядом с синхронизацией: прижать деталь мягко, а вернуть шток с полным усилием (или наоборот). Решений два:

• Регулятор давления в одной линии — между распределителем и полостью цилиндра, где нужно пониженное давление. Регулятор нужен с обратным потоком (или с обходным обратным клапаном): при обратном ходе воздух из этой полости должен уйти через распределитель в выхлоп, иначе цилиндр тормозит.
• Два давления на распределитель — подача двух разных давлений в выхлопные порты 3 и 5 распределителя 5/2, а выхлоп — через порт 1. Так делают только с распределителем, у которого паспорт допускает давление в выхлопных портах; у обычного это не оговорено — проверять по документации.

Усилие при пониженном давлении считают так же: F = p × A, где A — площадь поршня при выдвижении и кольцевая площадь (поршень минус шток) при втягивании.

Какие типичные ошибки бывают при синхронизации?

• Брать «один общий клапан» и считать что этого достаточно. Сам по себе общий клапан не гарантирует синхрон — на пути воздуха к каждому цилиндру несимметричные потери. Нужна и симметрия подачи, и одинаковые дроссели.
• Регулировать дроссели «на глаз» вместо точного счёта оборотов. Разница в полоборота винта SL10 даёт разницу в скорости 15-25 %. Считайте обороты от полностью закрытого положения с фиксацией.
• Игнорировать разную длину трубок. Если к одному цилиндру идёт 0,5 м трубки, а к другому 1,5 м — сопротивления отличаются на 200-300 %. Делайте трубки одной длины даже за счёт колец-петель.
• Ставить тандем там, где нужны две точки приложения. Тандем работает только с одним штоком. Для двух разнесённых точек используйте балку или следящую систему.
• Экономить на жёсткости балки. Тонкая балка изгибается под неравной нагрузкой и формально соединённые штоки идут с перекосом по углу. Считайте прогиб по формуле и выбирайте профиль с запасом 2-3 раза.
• Сравнивать давление в трубках вместо положения штоков. Давление выравнивается, но при сжимаемом воздухе и разном трении штоки всё равно идут с разной скоростью. Контрольный параметр — положение, не давление.
• Не учитывать температуру эксплуатации. При −20 °C масло в одном цилиндре густеет быстрее (если разные партии манжет или разный возраст узлов), что усиливает рассинхрон. Для зимней работы — одинаковые цилиндры из одной партии, одна замена ремкомплектов.

Какие материалы пригодятся ещё?

• Расчёт усилия пневмоцилиндра по диаметру и давлению
• Расчёт Kv/Cv пневмоконтура — узкое место
• Пневмосистема работает медленно — диагностика 7 шагов
• Диагностика пневматической системы — методика
• Пневмоцилиндры ISO 15552 DSBC
• Специальные пневмоцилиндры — тандемные, сдвоенные
• Пневмораспределители 5/2 серии 4V
• Калькулятор усилия пневмоцилиндра

Как подобрать товар в каталоге?

Артикул	Назначение	Цена, ₽	Где применять для синхрона
DSBC-50-100	Цилиндр ISO 15552, пара одной партии	6 560 ₽ за цилиндр (PPV-A)	Балочные зажимы, подъёмники, способ 1-2
Тандемное исполнение	Не серийная позиция — уточняйте у поставщика под ваш диаметр и ход	под запрос	Прессы, штамповщики, способ 4
4V210-08	Распределитель 5/2 Rc1/4	840 ₽ (24 В DC)	Один на пару DSBC-32/40, способ 2
SL10-02	Дроссель с обратным клапаном, резьба R1/4, трубка Ø10	230 ₽	Регулировка скорости в симметричной подаче
Шарнирные опоры FK (аналог по назначению — плавающая муфта JAHL)	Шаровое соединение шток-балка	по запросу	Компенсация перекосов в способе 1

Если в работе подбор группы синхронных цилиндров в качестве аналога импортных по списку — пришлите артикулы оригинала и количество в каждой позиции, инженер вернёт таблицу WAALPC DSBC одного типоразмера и одной производственной партии за 1 рабочий день для типового перечня. Для синхронной группы поставку стараемся собрать из одной партии — это уменьшает разброс Kv, демпфирования PPV-A и давления страгивания Δp_min, то есть рассинхрон по внутренним параметрам, который не нормирует ISO 15552, но который ломает работу пары или тройки в действующей машине. Подбор по 3 категориям аналога: точное соответствие, аналог с оговорками, не наш профиль. Это и есть инженерный консалтинг по подбору аналога импортной пневматики — техническое решение под действующее оборудование, а не штучная продажа совместимого аналога.

Какие вопросы чаще всего задают про синхронизацию цилиндров?

Почему два одинаковых цилиндра идут с разной скоростью?

Сжимаемость воздуха + индивидуальное трение в манжетах + неравная нагрузка дают рассинхрон 5-15 мм даже у пары новых цилиндров из одной партии. Полностью устранить только пневматическими средствами невозможно — нужна механическая связь или следящая система с обратной связью.

Как точно можно синхронизировать без датчиков и ПЛК?

Через механическую связь штоков жёсткой балкой — 0 мм (по построению). Через симметричную подачу + идентичные дроссели + одинаковые трубки одной длины — ±5-15 мм. Через гидравлическую связь между гидрокамерами на штоках — ±2-3 мм. Это потолок без электронной обратной связи.

Можно ли поставить один пропорциональный клапан вместо двух?

Технически можно, но это работает только в простой конфигурации с одним общим выходом «вверх» и одним «вниз». Для индивидуальной подстройки каждого цилиндра нужны два клапана — иначе нельзя «придержать» один и подтянуть другой. Один пропорциональный + два обычных 5/2 с обратными клапанами — рабочее компромиссное решение.

Подходит ли тандем для подъёма стола за два угла?

Нет. Тандем — это один шток, одна точка приложения. Для двух разнесённых точек на одном столе нужны два отдельных цилиндра с механической балкой между ними или следящая система. Тандем применяют там, где нужно удвоенное усилие в одной точке с ограниченным диаметром.

Какой запас по усилию брать для синхронной пары?

В синхронной паре каждый цилиндр должен выдавать минимум 130-150 % от своей расчётной нагрузки. Это компенсирует возможный перекос распределения веса между ними. Если суммарная нагрузка 1000 Н на двух штоках, каждый цилиндр считаем на 650-750 Н — не на 500 Н.

Что лучше для зажима стеклопакета — два цилиндра или один большой?

Зависит от формата. Для пакета до 1000 мм по длинной стороне — один большой цилиндр в центре с распределительной балкой. Для пакетов 1200-3000 мм — два цилиндра по краям с балкой между ними по способу 1, иначе центр прогибается и зажим неравномерный. Для прецизионной сборки тройных стеклопакетов — следящая система с тремя цилиндрами.

Можно ли заменить один синхронный цилиндр без переделки группы?

Нельзя без риска поломать синхрон. В синхронной группе важны три параметра, которые ISO 15552 не нормирует: пропускная способность Kv внутренних каналов, тип и настройка демпфирования (P, PPV, PPV-A) и минимальное давление страгивания Δp_min. Даже совместимый аналог другого производителя или другой партии может отличаться по этим параметрам на 15–25 %, что даёт рассинхрон 8–15 мм в группе. Правильно — менять группу целиком, все цилиндры одного типоразмера и одной партии. При подборе по списку артикулов оригинала инженер CORNETA.TECH возвращает таблицу совместимых WAALPC DSBC одной партии за 1 рабочий день по 3 категориям аналога — это инженерный консалтинг по подбору аналога импортной пневматики, а не штучная продажа.

Читайте также: Параллельная работа 3+ пневмоцилиндров: расчёт диаметра магистрали и порядок срабатывания; Датчики положения пневмоцилиндра: геркон vs Холла, PNP/NPN, настройка.
