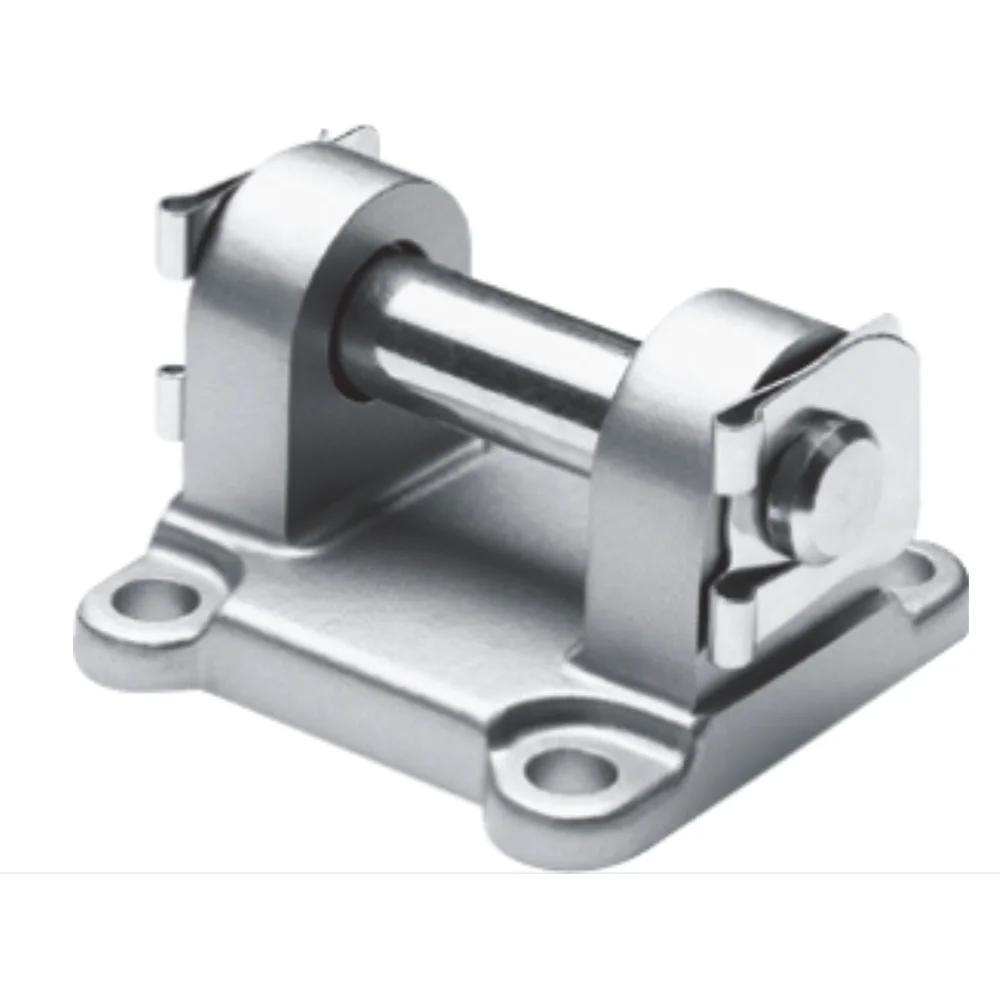

Проушина задняя с вилкой и пальцем CB
Проушина задняя с вилкой и пальцем WAALPC CB, 12/16/20/25/32/40/50/63/80/100/125/160/200/250. Аналог AirTAC/Festo CB.
320 ₽
Задняя серьга WAALPC CB — крепёжный элемент с задней серьгой для пневмоцилиндров серий DSBC/SC. Крепёж сзади цилиндра, позволяющий цилиндру качаться при перемещении штока (для систем где шток отклоняется при работе).
Варианты по диаметру цилиндра
- CB-32 — для Ø32
- CB-40 — для Ø40
- CB-50 — для Ø50
- CB-63 — для Ø63
Технические характеристики
- Тип аксессуара: крепление с задней серьгой (задняя серьга)
- Соответствие: ISO 15552
- Материал: оцинкованная сталь
- Применение: DSBC, SC цилиндры с качанием
Технические характеристики и применение
Задняя серьга для пневмоцилиндров DSBC-32 (ISO 15552)
Задняя серьга (тип CB/SNCB) — крепёжный элемент для шарнирного монтажа пневмоцилиндра диаметром 32 мм по стандарту ISO 15552. Устанавливается на задний торец цилиндра и позволяет ему поворачиваться в одной плоскости при движении штока. Это предотвращает боковые нагрузки и продлевает ресурс уплотнений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | CB / SNCB (задняя серьга, ISO 15552) |
| Диаметр цилиндра | 32 мм |
| Диаметр проушины (внешний) | 20 мм |
| Ширина вилки (Bf) | 21 мм |
| Диаметр пальца (d) | 12 мм |
| Стандарт монтажа | ISO 15552 (VDMA 24562) |
| Материал | Сталь 45, оцинкованное покрытие |
| Рабочая температура | −20 … +80 °C |
Совместимые пневмоцилиндры
- Waalpc DSBC-32 — стандартный цилиндр двойного действия ISO 15552
- серии DSBC-32 / DNC-32 (ISO 15552, совместимый аналог / аналог)
- серии SE-32 (ISO 15552, близкий аналог)
- серии CDS-32 (ISO 15552, близкий аналог)
- SNS DNC-32 / XCPC DNC-32 (ISO 15552, близкий аналог)
- Любые цилиндры ISO 15552 (VDMA 24562) с ∅ 32 мм
⚠️ Не подходят: компактные цилиндры (серии CQ2B, серии SDA и аналоги ISO 21287) — у них другое крепление.
Применение
Задняя серьга используется в узлах, где угол нагрузки на шток меняется в процессе работы. Типичные случаи:
- Рычажные прессы и зажимные устройства — цилиндр поворачивается вместе с рычагом.
- Подъёмные механизмы конвейеров — компенсация отклонения при подъёме.
- Поворотные заслонки и переключатели — шарнирное крепление устраняет перекос штока.
- Сварочные приспособления — цилиндр может менять угол при фиксации детали.
Установка
- Открутите заглушку заднего торца цилиндра (4 болта M5 по ISO 15552).
- Установите серьгу на задний фланец и закрепите болтами с моментом 8–10 Н·м.
- Вставьте ось (палец ∅ 12 мм) через отверстие серьги и зафиксируйте стопорным кольцом.
- Убедитесь, что плоскость поворота серьги совпадает с направлением движения нагрузки.
⚠️ Не допускайте поворота цилиндра в двух плоскостях одновременно: для этого используется сферическая серьга типа SCB.
Заказ и замена
Серьга поставляется в комплекте с пальцем и стопорными кольцами. Если цилиндр уже установлен, серьгу можно заменить без снятия трубы — достаточно снять задний торец.
Расшифровка артикула
Формат: {модификация}
- CB — серия
- Модификация: CB-100 / CB-125 / CB-160 / CB-200 / CB-250 / CB-32 / CB-40 / CB-50 / CB-63 / CB-80 / CB/D-100 / CB/D-12 …
Пример: CB-100
